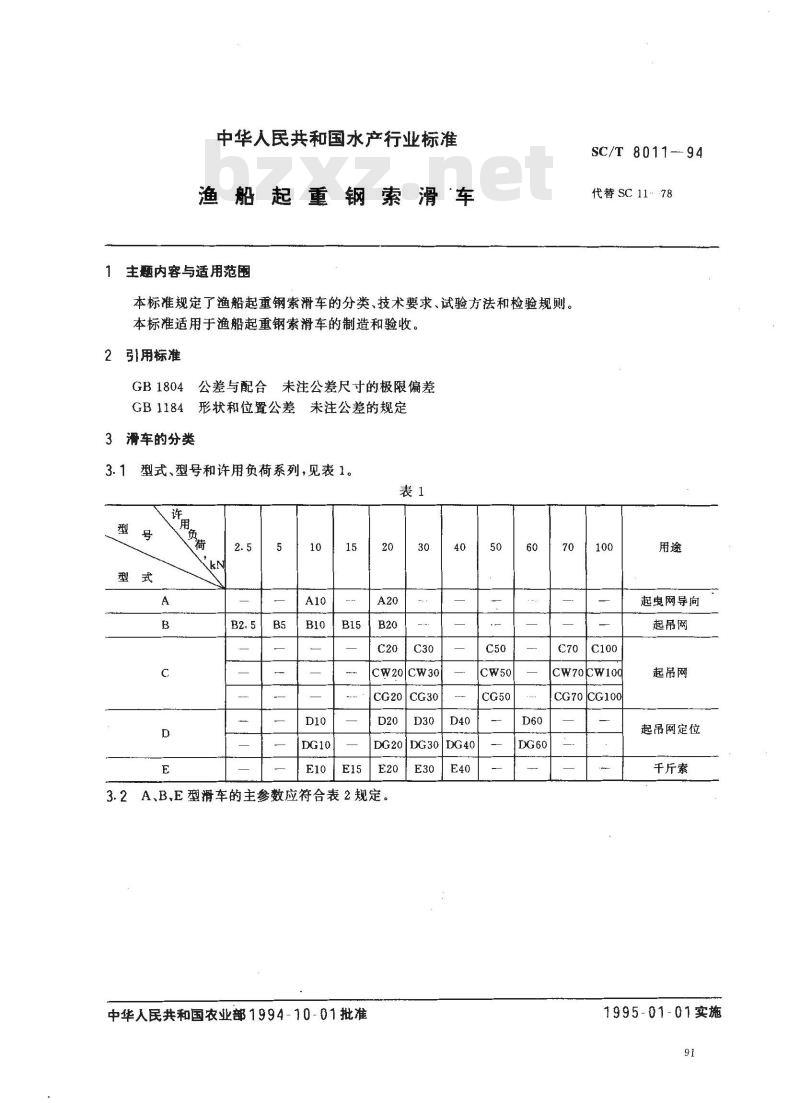

中华人民共和国水产行业标准
渔船起重钢索滑车
主题内容与适用范围
本标准规定了渔船起重钢索滑车的分类、技术要求、试验方法和检验规则。本标准适用于渔船起重钢索滑车的制造和验收。2引用标准

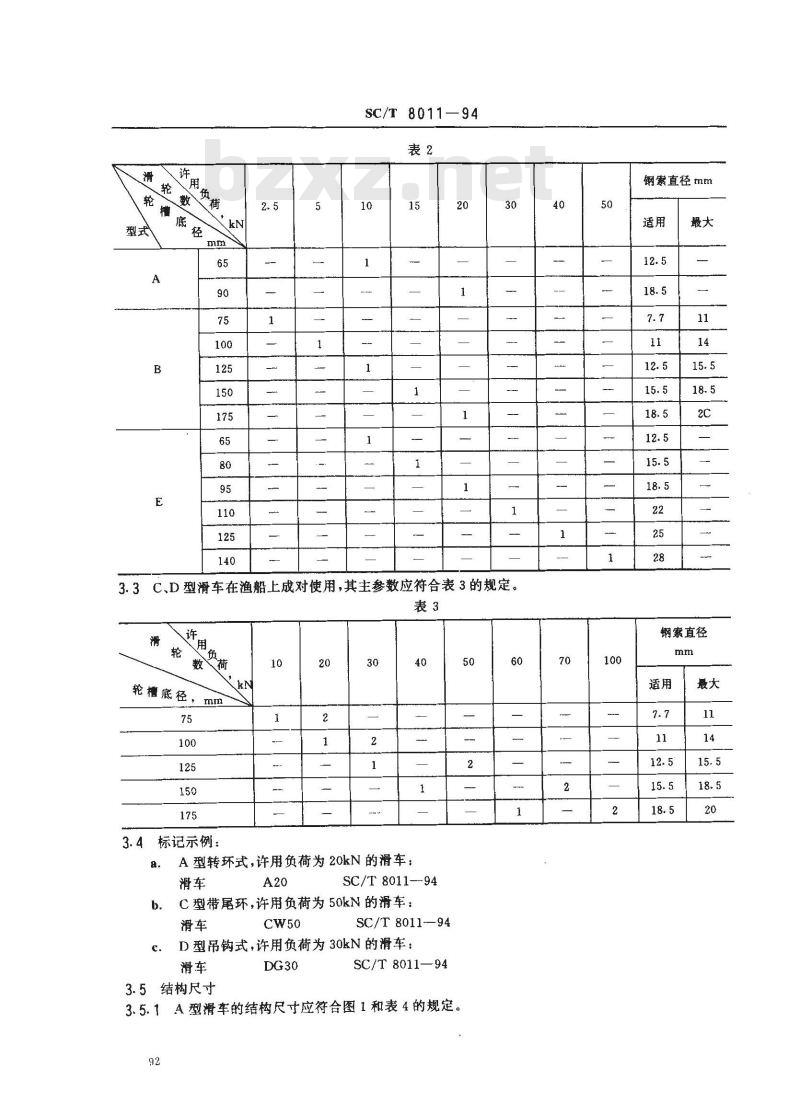

GB1804公差与配合未注公差尺寸的极限偏差GB1184形状和位置公差未注公差的规定3滑车的分类
型式、型号和许用负荷系列，见表1。3.1
CW20|CW30
3.2A、B、E型滑车的主参数应符合表2规定。中华人民共和国农业部1994-10-01批准E30
SC/T 8011--94
代替SC1178
Cw70w100
CG70|CG100
起电网导向
起吊肉
起吊网
起吊网定位
千斤索
1995-01-01实施
SC/T8011—94
3.3C.D型滑车在渔船上成对使用,其主参数应符合表3的规定。表3
轮槽底径，
3.4标记示例：
A型转环式，许用负荷为20kN的滑车：滑车
SC/T8011-94
C型带尾环，许用负荷为50kN的滑车：b.免费标准bzxz.net
SC/T 801194
D型吊钩式，许用负荷为30kN的滑车：滑车
SC/T 8011—94
3.5结构尺寸

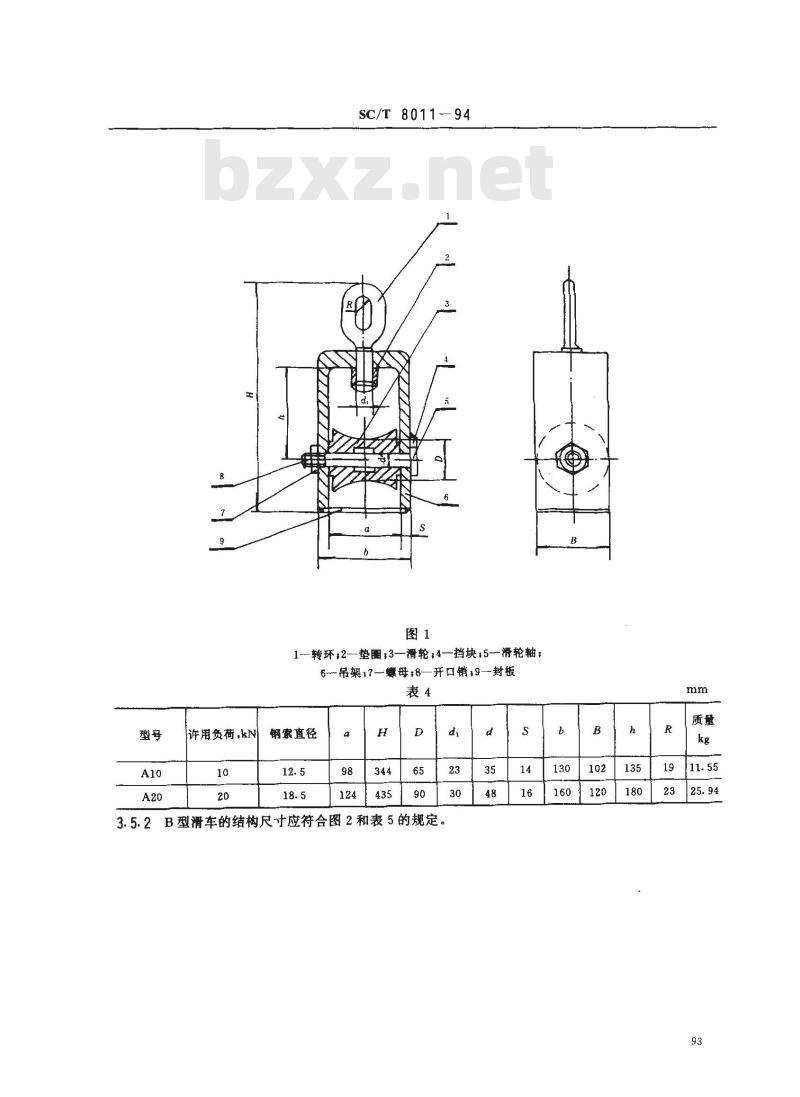

3.5.1A型滑车的结构尺寸应符合图1和表4的规定。92
钢索直径mm
钢索直径
许用负荷，kN
SC/T801194
1-转环;2垫圈;3—滑轮:4—挡块;5--滑轮轴;6-吊架7—爆母;8—开口销;9—封板表4
钢案直径

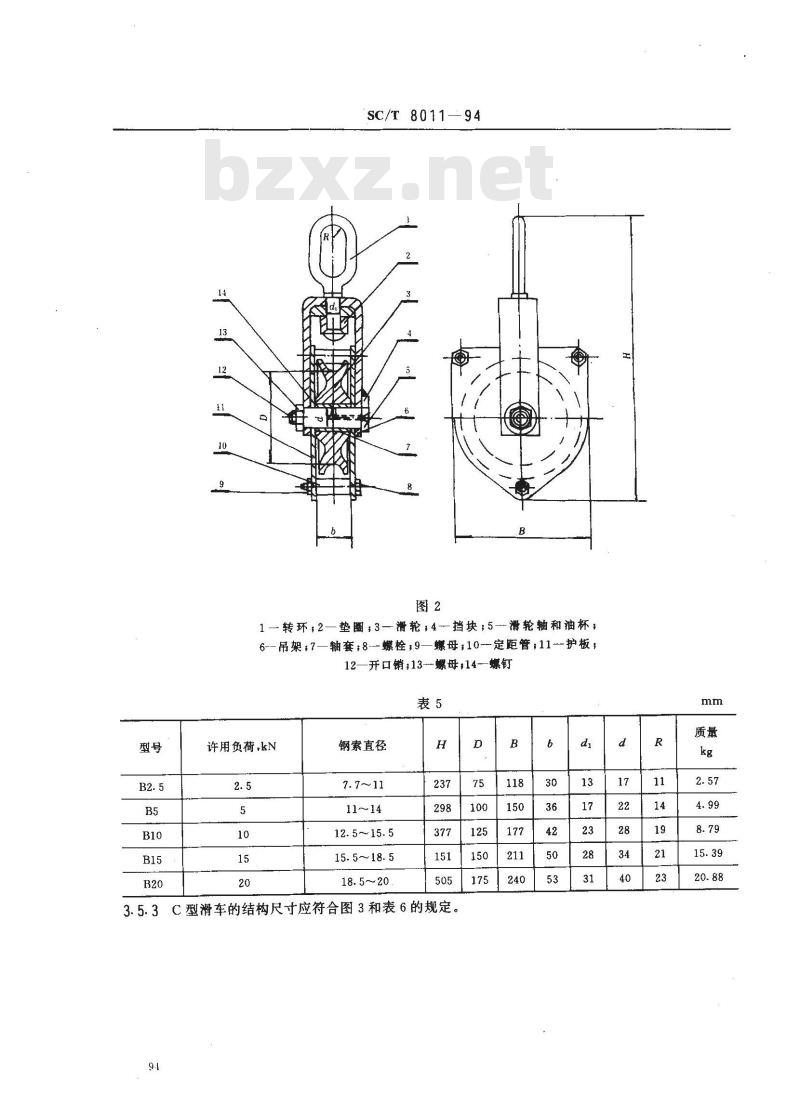

3.5.2B型滑车的结构尺寸应符合图2和表5的规定。ar
SC/T 8011-94
1—转环;2—垫图;3—滑轮;4-挡块;5-滑轮轴和油杯；6--吊架:7—轴套;8—螺栓;9—螺母;10-定距管；11护板;12—开口销;13-螺母，14一螺钉表5
许用负荷，kN
钢索直径
12.5~15.5
15.5~18.5

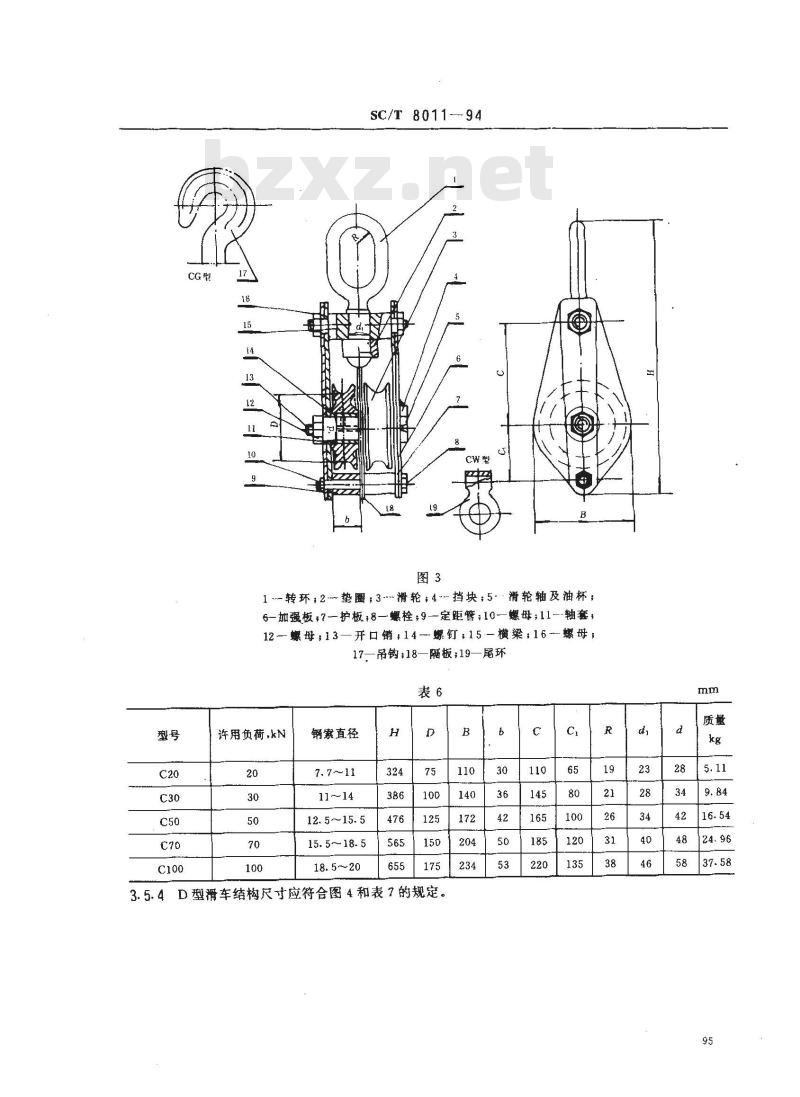

3.5.3C型滑车的结构尺寸应符合图3和表6的规定。9.1
SC/T8011-94
1-转环，2垫圈；3-滑轮4挡块；5滑轮轴及油杯；6-加强板，7-护板：8—螺栓，9—定距管；10-螺母；11--轴套，12-螺母，13—开口销：14-螺钉15—横梁：16—螺母，17—吊钩；18—板；19—脂环
许用负荷，kN
锅索直径
11 ~～14
12.5～15.5
15.5～18.5
D型滑车结构尺寸应符合图4和表？的规定。3.5.4
许用负荷，kN
SC/T 8011--94
1—转环;2垫图;3滑轮:4—挡块:5—滑轮轴及油杯，6加强板，7护板；8—-螺栓；9—尾环，10二螺母，11—轴套;12螺母;13—开口销;14一螺钉;15—横粱，16—螺母;17—吊钩
钢索直径
7. 7～11
11～~14
12.5~15.5
15.5~18.5
3.5.5E型滑车的结构尺寸应符合图5和表8的规定。96
技术要求
许用负荷，kN
SC/T8011—94
1-转环+2垫;3-滑轮;4—挡块;5-滑轮轴及油杯；6-吊架:7—轴套，8—螺钉;9——开口销;10-螺母表8
钢索直径
4.1渔船起重钢索滑车应符合本标准的要求，并按统一规定的图样制造和检验。4.2对主要零件材料的要求，如表9所示。d
零件名称
滑轮轴
加强板
定距管
4.3主要零件的质量要求
SC/T8011-94
ZG 270—500
优质碳素钢
普通碳素钢
铸铝青铜
标准号
GB5676
GB 1176
适用范围
A、B、C、D、
C、D型
A、B、C、D、E型
A、B、C、E型
B、C型
B、C、D 型
B、C、D、E型
4.3.1锻件表面必须光整，不允许有裂纹、折叠、过烧、过热、脱碳和降低强度的其他局部缺陷，更不允许将缺陷补焊回用。
4.3.2滑轮轴应调质或表面辊压处理，其表面硬度为HRC28—32。4.3.3主要零件的未注公差应符合GB1804中的1T14的要求4.3.4滑轮及横梁的未注形状和位置公差应符合GB1184一80《形状和位置公差未注公差的规定》中C级要求。
4.4装配要求
4.4.1在装配前，应对零件表面进行清理，并检查组合件装配表面的加工质量，合格后才能装配。4.4.2转环、吊钩柄径d,大于28mm时，采用螺纹连接，当d,小于或等于28mm时，采用铆头连接。4.4.3装配后，滑轮在轴上应转动灵活，无卡阻和碰擦轮缘现象。4.4.4转环、吊钩在横梁上转动灵活。4.5油漆
滑车的非加工表面应涂底漆和面漆，外露加工表面应涂防锈漆，滑轮轮槽表面应涂清漆。涂漆应均匀，对装配后不能涂刷的部分，应在装配前涂刷。4.6动载荷下滑车的使用要求
4.6.1滑车满负荷使用时，升降速度不超过0.5m/s。4.6.2若在起吊过程中，冲击载荷较大，应采用大一级滑车。5试验方法和检验规则
5.1无载荷检验
在无载荷状态下，用手旋转每台滑车的滑轮、吊钩、转环等转动部分时，必须灵活，无卡阻现象。5.2载荷试验
5.2.1批量生产的滑车，每批每种按5%抽检，但总抽检数不得少于2台。98
SC/T8011-94
5.2.2试验载荷A、B、E型滑车按许用负荷的4倍进行试验C.D型滑车按许用负荷的2倍进行试验。5.2.3加载后，保持5min后卸载，不得有永久变形、卡住、零件松动和损坏现象。5.2.4按5.2.1条抽检，如有不合格者，应加倍抽检，如再不合格，则逐台试验。5.3产品按本标准检验合格后，填写产品合格证才能出厂。6标志、包装与运输
6.1每台滑车均应有产品标牌，置于滑车的吊架式加强板的适当位置上，其上标明：a
产品名称及型号：
许用负荷；
使用钢索直径，
制造厂名：
出厂日期。
6.2产品须包装完好，适应运输要求，并附有产品合格证。附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由黄海造船厂负责起草。本标准主要起草人孙振民、王学义。99
