【水产行业标准(SC)】 渔船导向滑轮

中华人民共和国水产行业标准
主题内容与适用范围
SC/T8015-94
代替SC15-—79
本标准规定了渔船导向滑轮的类型、结构型式、规格、主要尺寸、技术要求和检验规则等。2产品分类
2.1渔船导向滑轮的类型见表1。表1
边导向滑轮
靠壁导向滑轮
转向导向滑轮

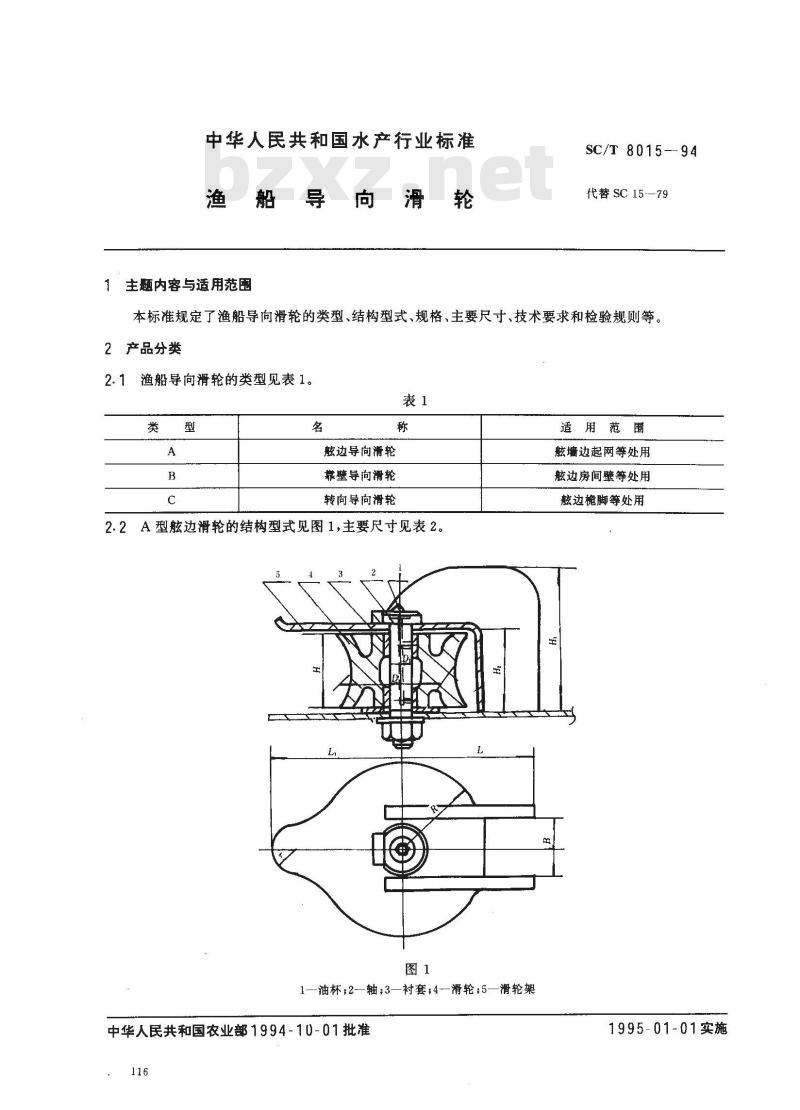

2.2A型边滑轮的结构型式见图1，主要尺寸见表2。图1
1一油杯;2轴;3—衬套,4一滑轮;5—滑轮架中华人民共和国农业部1994-10-01批准116
适用范围
航墙边起网等处用
边房间壁等处用
边榄脚等处用
1995-01-01实施
SC/T8015—94

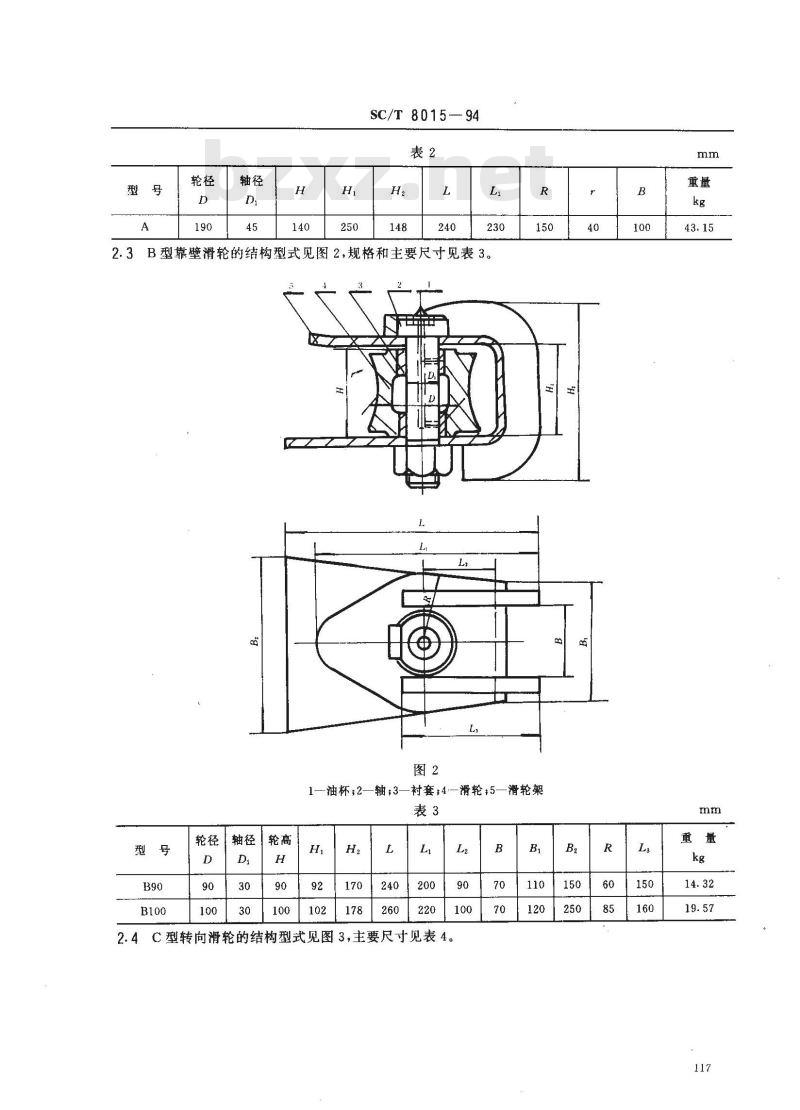

2.3B型靠壁滑轮的结构型式见图2,规格和主要尺寸见表3。图2
1—油杯；2—轴；3—衬套；4—滑轮：5—滑轮架表3

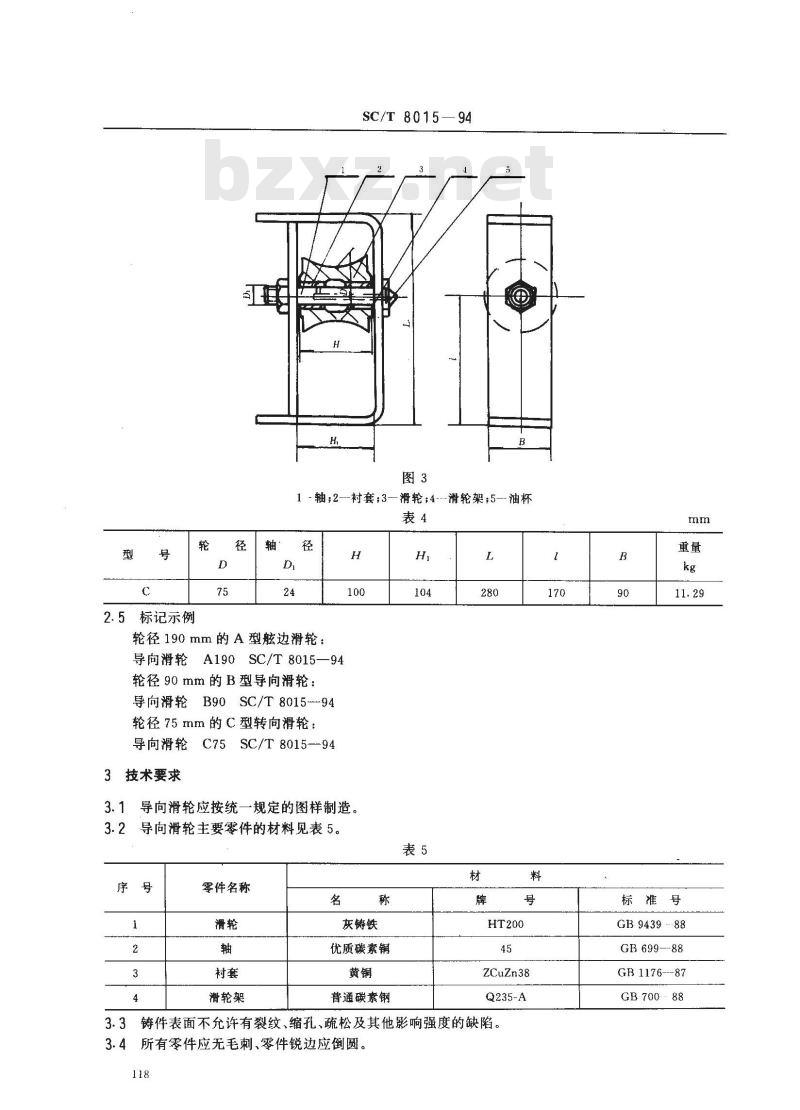

2.4C型转向滑轮的结构型式见图3，主要尺寸见表4。B
2.5标记示例
SC/T 8015—94
1轴;2--衬套;3--滑轮;4-
轮径190mm的A型边滑轮：
导向滑轮A190SC/T8015—94
轮径90mm的B型导向滑轮：
导向滑轮B90SC/T8015-94
轮径75mm的C型转向滑轮：
导向滑轮C75SC/T 8015--94
3技术要求
3.1导向滑轮应按统一规定的图样制造。3.2导向滑轮主要零件的材料见表5。序号
零件名称
滑轮架
灰铸铁
优质碳素铜
普通碳素钢
滑轮架；5--油杯
ZCuZn38
Q235-A
3.3铸件表面不允许有裂纹、缩孔、疏松及其他影响强度的缺陷。3.4所有零件应无毛刺、零件锐边应倒圆。118
标准号
GB 9439 88www.bzxz.net
GB 699--88
GB 1176---87
GB70088
SC/T 8015—94

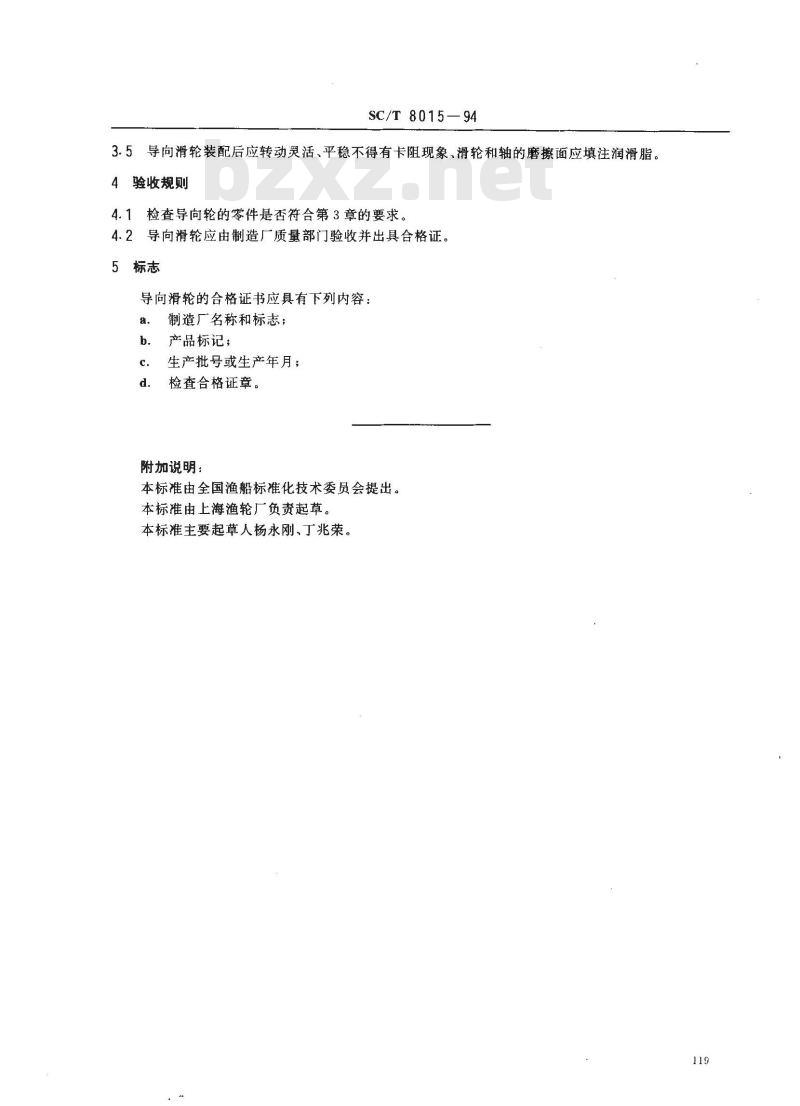

3.5导向滑轮装配后应转动灵活、平稳不得有卡阻现象、滑轮和轴的磨擦面应填注润滑脂。4验收规则
4.1检查导向轮的零件是否符合第3章的要求4.2导向滑轮应由制造厂质量部门验收并出具合格证。5标志
导向滑轮的合格证书应具有下列内容：a.
制造厂名称和标志；
产品标记；
生产批号或生产年月；
检查合格证章。
附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由上海渔轮厂负责起草。本标准主要起草人杨永刚、丁兆荣。119
