【电子行业标准(SJ)】 碱性铁镍单体蓄电池

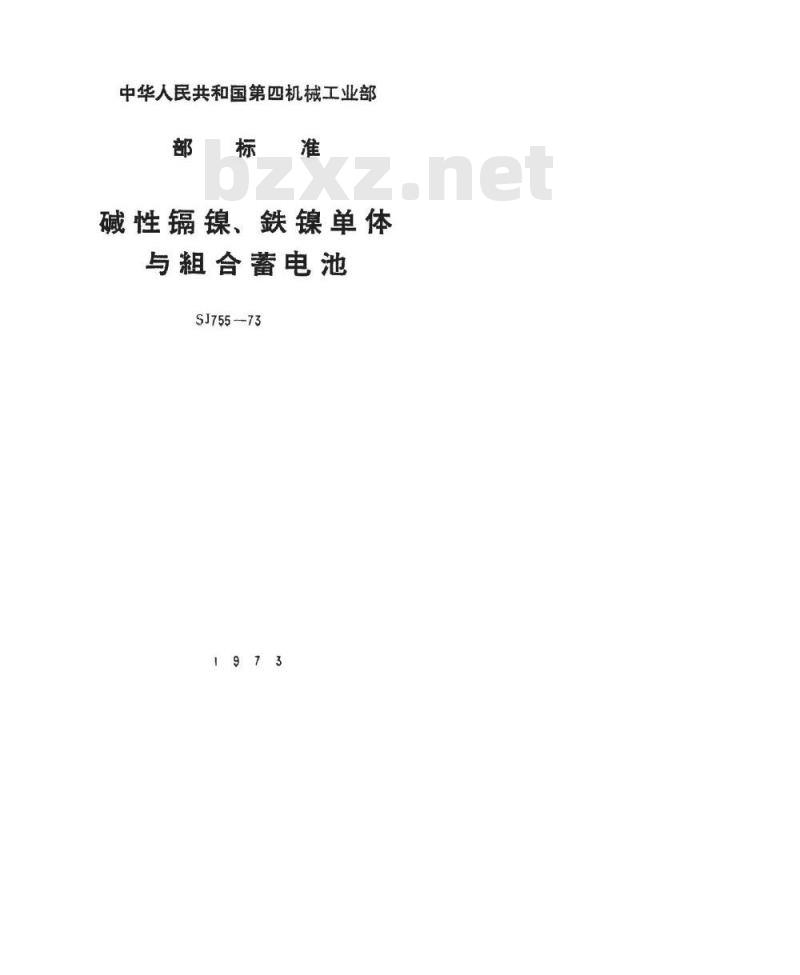

中华人民共和国第四机械工业部部标准
碱性镉镍、铁镍单体
与粗合蓄电池
SJ755-73

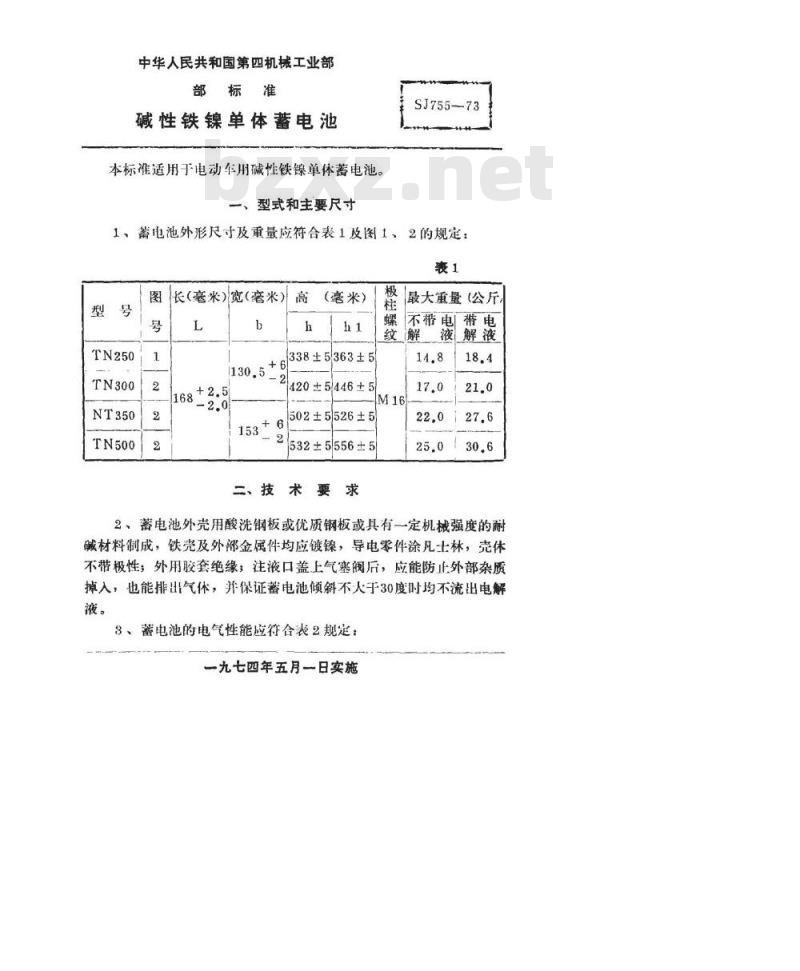

中华人民共和国第四机械工业部部标准
碱性铁镍单体蓄电池
本标准适用于电动车用碱性铁镍单体蓄电池。一、型式和主要尺寸
SJ755-73

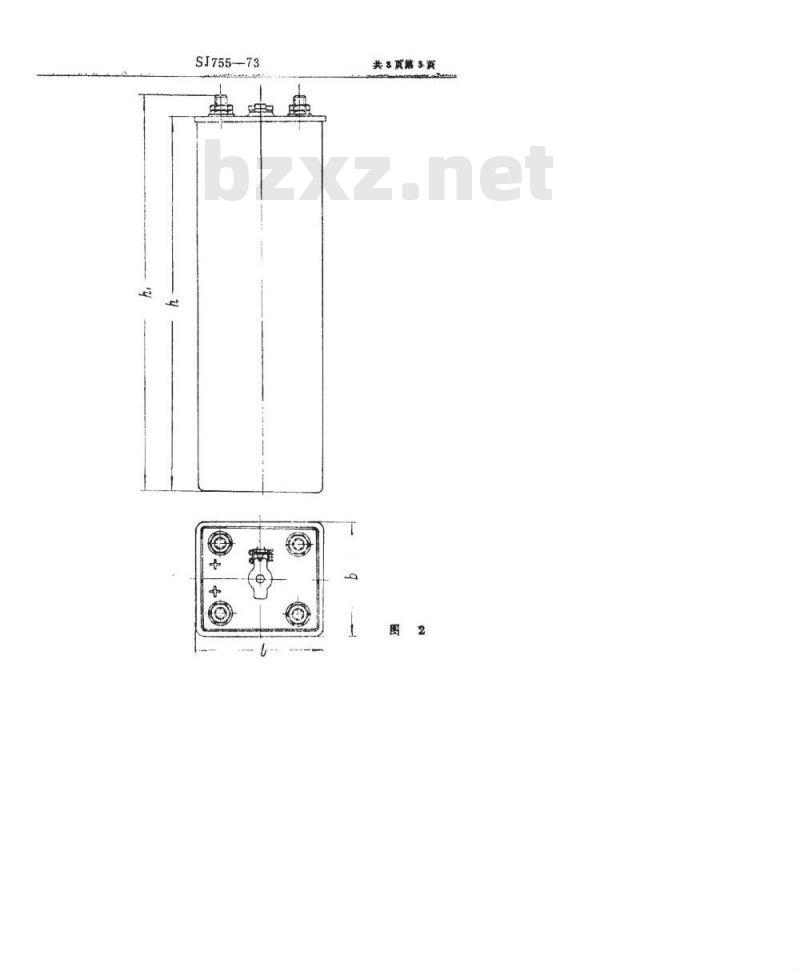

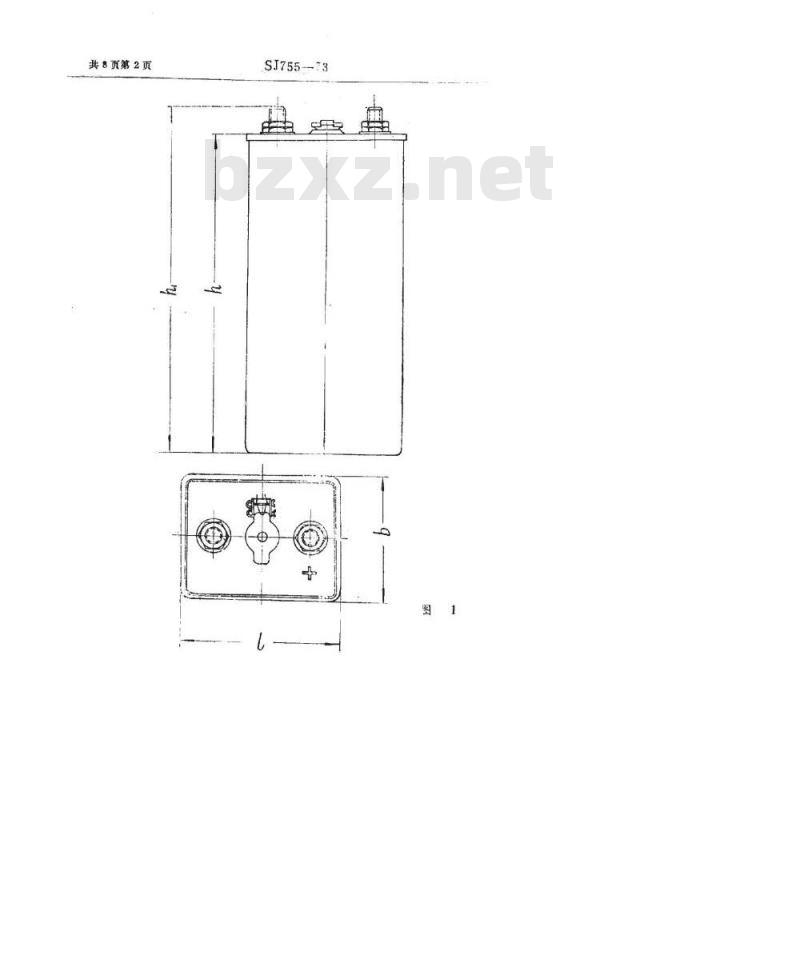

1、蓄电池外形尺寸及重量应符合表1及图1、2的规定：表1
长（毫米）宽（毫米）Www.bzxZ.net
(毫米)
338±5363±5
420±5/446±5
502±5526±5
532±5556±5
、技术要求
最大重量（公斤）
不带电
2、蓄电池外壳用酸洗钢板或优质钢板或具有一定机械强度的耐碱材料制成，铁壳及外部金属件均应镀镍，导电零件涂凡土林，壳休不带极性，外用胶套绝缘；注液口盖上气塞阀后，应能防止外部杂质掉入，也能排出气体，并保证蓄电池倾斜不火于30度时均不流出电解液。
8、蓄电池的电气性能应符合表2规定：一九七四年五月一日实施
共8页第2页
SJ755--73
SJ755--73
共8黄第3两

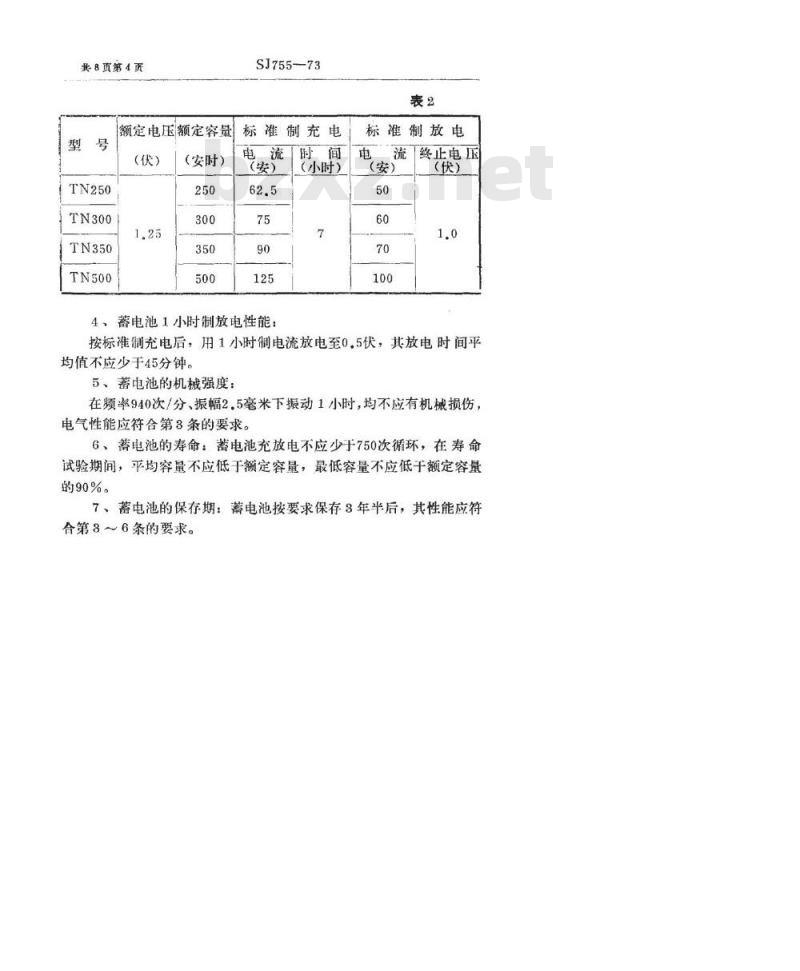

共8页第4页
额定电压额定容量
（伏）
（安时）
SJ755-73
标准制充电
(安）
4、蓄电池1小时制放电性能：
（小时)
标准制放电
流终止电压
（安）
（伏）
按标准制充电后，用1小时制电流放电至0.5伏，其放电时间平均值不应少于45分钟。
5、蓄电池的机械强度：
在频率940次/分、振幅2.5毫米下振动1小时，均不应有机械损伤，电气性能应符合第3条的要求。
6、蓄电池的寿命：蓄电池充放电不应少于750次循环，在寿命试验期间，平均容量不应低于额定容量，最低容量不应低干额定容量的90%。
7、蓄电池的保存期：菁电池按要求保存3年半后，其性能应符合第8～~6条的要求。
SJ755-73
三、检验规则
共8页第5页
8、蓄电池由制造厂技术检验部门和订货方共同检验，或由制造厂技术检验部门检验。
9、每批蓄电池由同一型号组成，批量不大于500只。10、蓄电池的交收试验按表3规定进行。表8
尺寸，重量
电气性能
技术要求
第1条
第3条
抽样方法
每批抽3只
每批抽3只
检验时，如有一只不符合要求，则加倍抽样，复验不合格项目，如仍不合格，允许返修后再交验（不加倍抽样），如果还不合格，则为不合格品。
11、蓄电池的例行试验按表4规定进行。表4
1小时制放电
第2条
第4条
第5条
第6条
第7条
海半年每型任一批抽3只
每半年每型任一批抽6只
每季每型任一批抽4只
每年每型任一批抽8只
每年每型任一批抽1只
共8页第6页
SJ755-73
为号进行，不合格时，再
按第4、5条要求检验时，分别用样品的一用其余样品复验。如复验仍不合格，应由制造厂提出改进措施，经试生产合格后，才可大量投产。并从首批起，连续三批将不合格项目改为交收试验，直到连续合格后才可恢复例行试验。按第2、6、7条要求检验不合格时，制造厂应立即进行研究，并提出解决措施。
四、试验方法
12、尺寸、重量的检验：用相应的量具进行。13、倾斜30度的检验：将电解液注入蓄电池中，使液面高出极板15～30毫米，盖上气塞阀，把蓄电池倾斜30度，观察注液口是否流出电解液。
14、电气性能的检验：用比重1.17~1.19NaOH电解液（其中含10土1克/升LiOH·H.0）注人蓄电池中，使液面高出极板15～30毫米，浸泡2小时，在环境温度15～35°C范围内，进行两次预试循环及一次检验循环：
第一次预试循环：用标准制充电电流充电12小时，用标准制放电电流放电5小时，在5小时内如某一只蓄电池电压到1.0伏，则停止该蓄电池放电，其余仍进行至5小时。第二次预试循环：用标准制充电电流充电12小时，按标准制放电。
检验循环：按标准制充，放电。放电时，应准确记录每只蓄电池到1，0伏的时间，并计算放电容量。计算公式：Q=I·t
SJ755--73
式中：Q——放电容量（安时）：I——放电电流（安）：
t-一放电时间（小时）。
共8页第7贡
注：每次充电后-应停股30~60分钟才开始放电：试验中电解液溢度不应超过40°C。15、1小时制放电性能的检验：按第14条检验后，用标准制充电，用1小时制电流放电，准确记录每只蓄电池到0.5伏的时间。注：允许用经第14条检验合格后的样品进行检验。16、机械强度的检验：按第14条检验后，用标准制充电，停放2小时，盖上气塞阀，将蓄电池垂直地紧固在试验台上，按第5条要求进行振动，同时用标准制放电电流放电，经1小时，停止振动，继续放电至每只蓄电池电压1.0伏止，计算其放电容量，并检查有无机械损伤。
17、寿命的检验：用比重1.17~1.19NaOH电解液（其中含20±1克/升LiOH·H20）注人蓄电池中，使液面高出极板1530毫米没泡2小时，在环境温度15～35°C范围内用下述方法进行试验：（1）检验循环：每途第10、20、30..…等次，按标准制充放电，并计算其放电容量。
（2）过充电循环：每逢第11、21、31等次，按第14条第次预试循环的方法充放电。
（8）练习循环：其余循环，用标准制充电，按第14条第一次预试循环的方法放电。
（4）在全部试验过程中，应控制电解液液面及比重在规定的范围内，电解液温度不应超过40°C。（5）每经50次循环最少更换一次电解液。（6）若蓄电池的平均容量或某只蓄电池的容量在连续3次检验循环中不符合第6条要求时，则认为该批电池寿命终止。共8页第8页
SJ755-74
18、保存期的检验：蓄电池保存3年半后，按第14条第一次预试循坏的方法进行9次循环，用第二次预试循环的方法进行第10次循环，用检验循环的方法进行容量检验。在第1、3、5、7、9次循环放电后，应分别更换电解液。容量检验后，按第15～17条依次进行试验。
五、标志、包装、运输、保管
19、各型蓄电池应有商标、型号、生产日期和极性符号标志。20、蓄电池装在衬有油毛毡的木箱中，空部分用瓦死楞纸、草板纸或其他材料塞紧，包装箱川钢带加固，每箱毛重不超过80公斤。21、每个包装箱内应附有装箱单、合格证、说明书。22、每个包装箱应有型号、批号、数量、毛重、出厂日期、请勿倒置、防湿标志。
23、出厂的蓄电池为放电状态，且不带电解液。24、蓄电池应保存在干燥通风的室内，室温不超过30°C，不允许与酸性物质放在一起。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
