【电子行业标准(SJ)】 CAK35型有可靠性指标的气密封非固体电解质固定钽电容器详细规范

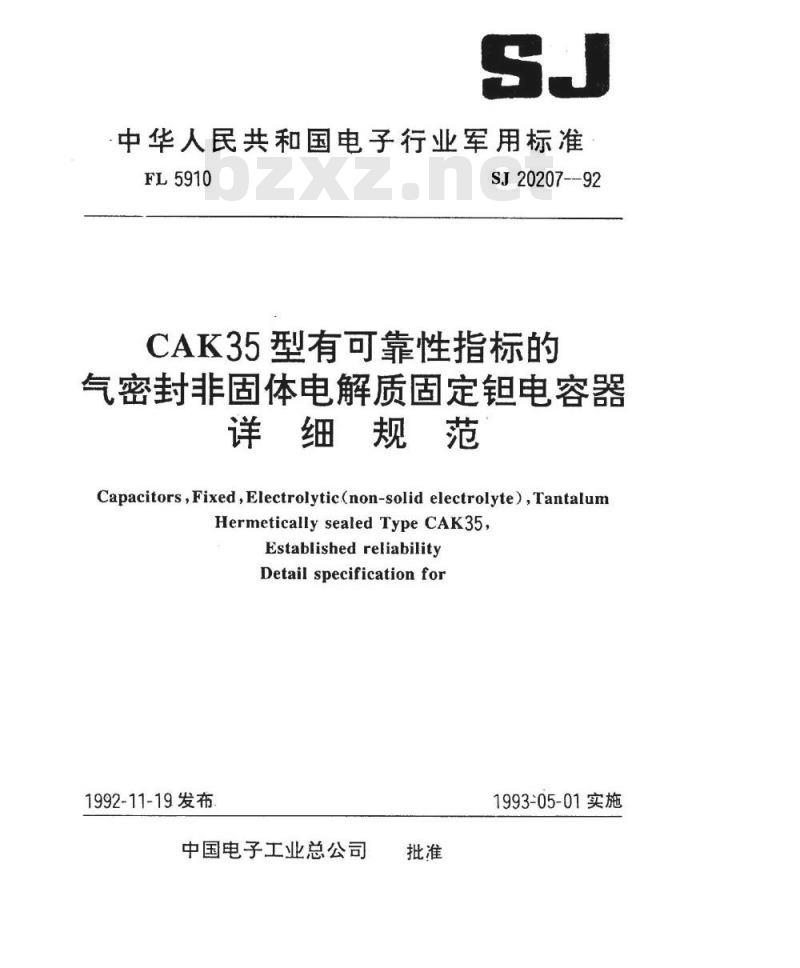

中华人民共和国电子行业军用标准FL5910
SJ20207-92
CAK35型有可靠性指标的
气密封非固体电解质固定钮电容器详细规范
Capacitors,Fixed,Electrolytic(non-solid electrolyte),TantalumHermetically sealedType CAK35Established reliability
Detail specification for
1992-11-19发布
中国电子工业总公司
1993-05-01实施
中华人民共和国电子行业军用标准CAK35型有可靠性指标的
气密封非固体电解质固定钼电容器详细规范
SJ20207—92

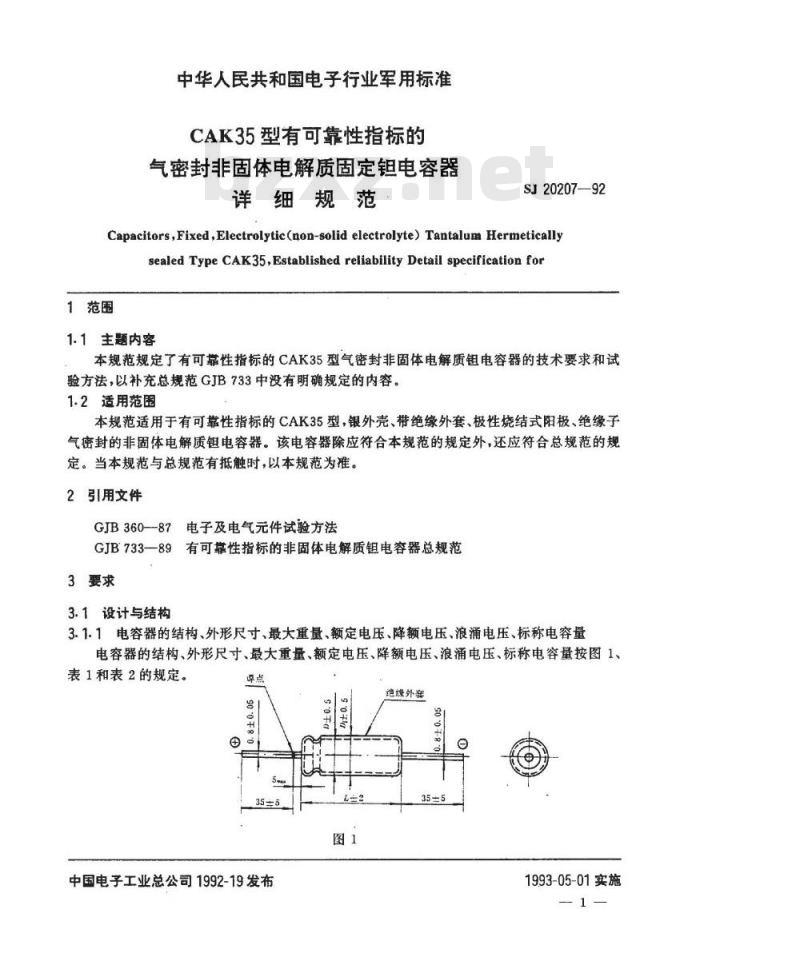

Capacitors,Fixed,Electrolytic(non-solid electrolyte)TantalumHermeticallysealed Type CAK35,Established reliability Detail specification for1范围
1.1主题内容
本规范规定了有可靠性指标的CAK35型气密封非固体电解质电容器的技术要求和试验方法，以补充总规范GJB733中没有明确规定的内容。1.2适用范围
本规范适用于有可靠性指标的CAK35型，银外壳、带绝缘外套、极性烧结式阳极、绝缘子气密封的非固体电解质钼电容器。该电容器除应符合本规范的规定外，还应符合总规范的规定。当本规范与总规范有抵触时，以本规范为准。2引用文件
GJB360--87电子及电气元件试验方法GJB733一89有可靠性指标的非固体电解质电容器总规范3要求
3.1设计与结构
3.1.1电容器的结构、外形尺寸、最大重量、额定电压、降额电压、浪涌电压、标称电容量电容器的结构、外形尺寸、最大重量、额定电压、降额电压、浪涌电压、标称电容量按图1、表1和表2的规定。
90°0千8
中国电子工业总公司1992-19发布0
绝缘外套
S0~0千8
1993-05-01实施
外壳代号
SJ20207~92

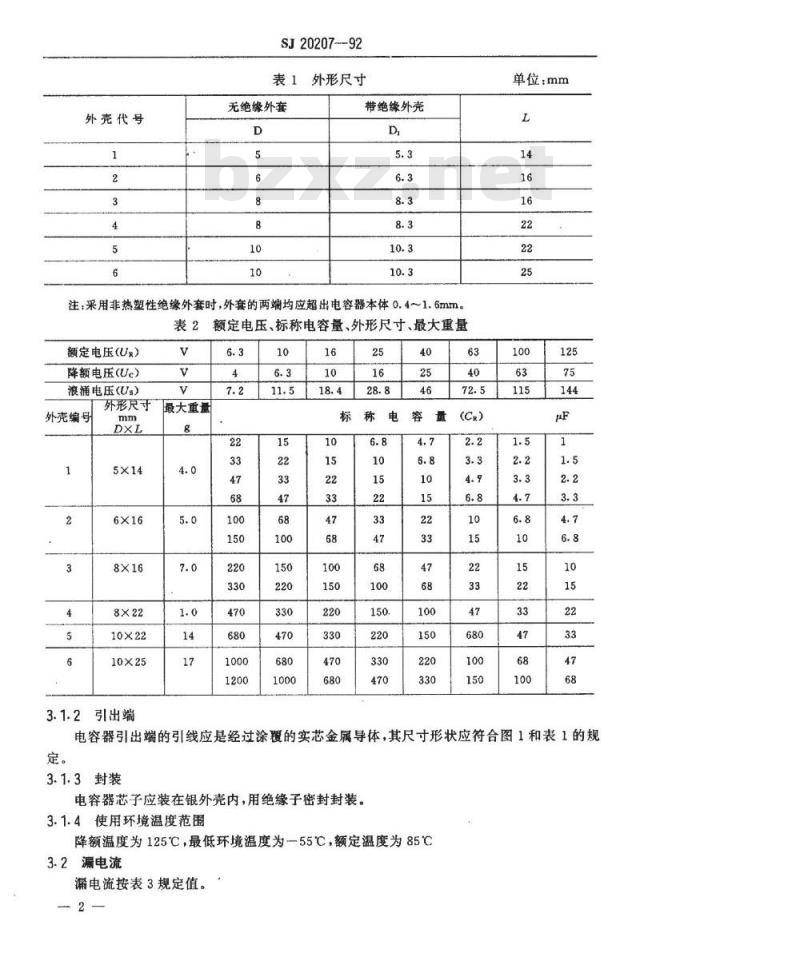

表1外形尺寸
无绝缘外套
带绝缘外壳
注：采用非热塑性绝缘外套时，外套的两端均应超出电容器本体0.4~1.6mm。表2
额定电压（UR）
降额电压（Ue）
浪涌电压（Us)
外形尺
外壳编号
10×22
10×25
3.1.2引出端
额定电压、标称电容量、外形尺寸、最大重量6.3
最大重量
单位：mm
电容器引出端的引线应是经过涂覆的实芯金属导体，其尺寸形状应符合图1和表1的规定。
3.1.3封装
电容器芯子应装在银外壳内，用绝缘子密封封装。3.1.4使用环境温度范围
降额温度为125℃，最低环境温度为一55℃，额定温度为85℃3.2漏电流
漏电流按表3规定值。

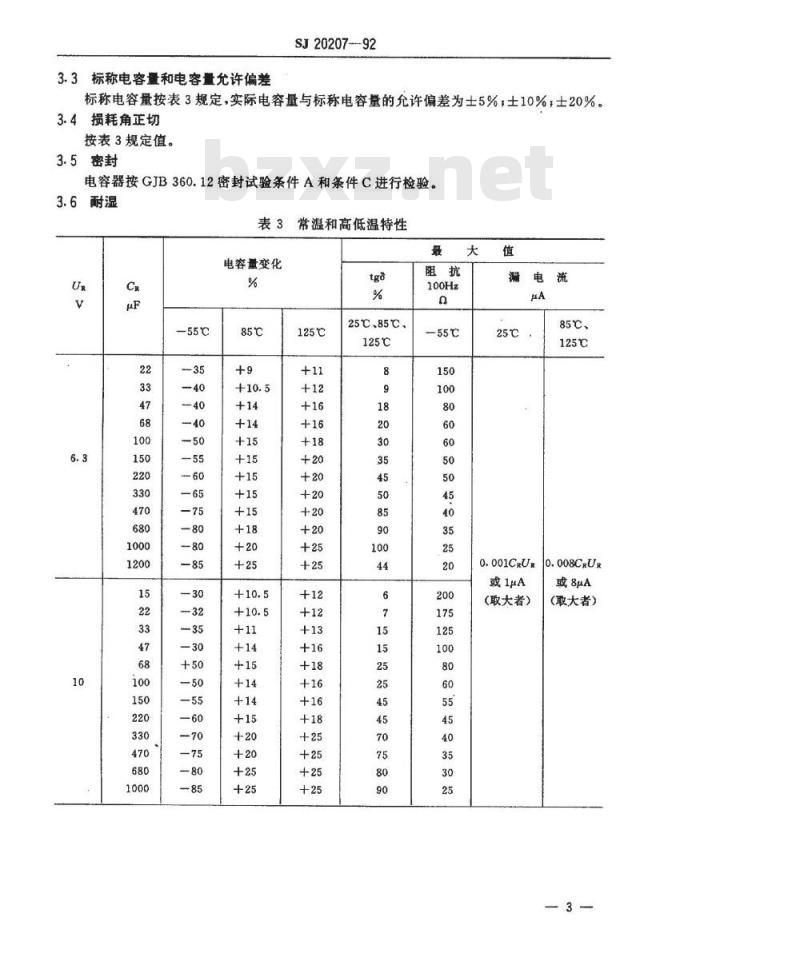

3.3标称电容量和电容量允许偏差SJ20207-92
标称电容量按表3规定，实际电容量与标称电容量的允许偏差为士5%；士10%，士20%。3.4损耗角正切
按表3规定值。
3.5密封
电容器按GJB360.12密封试验条件A和条件C进行检验。3.6耐湿
表3常温和高低温特性
电容量变化
125℃
25℃、85℃
125℃
漏电流
或1μA
(取大者）
85℃、
125℃
或8μA
(取大者)
—4—
-55℃
电容量变化
SJ20207—92

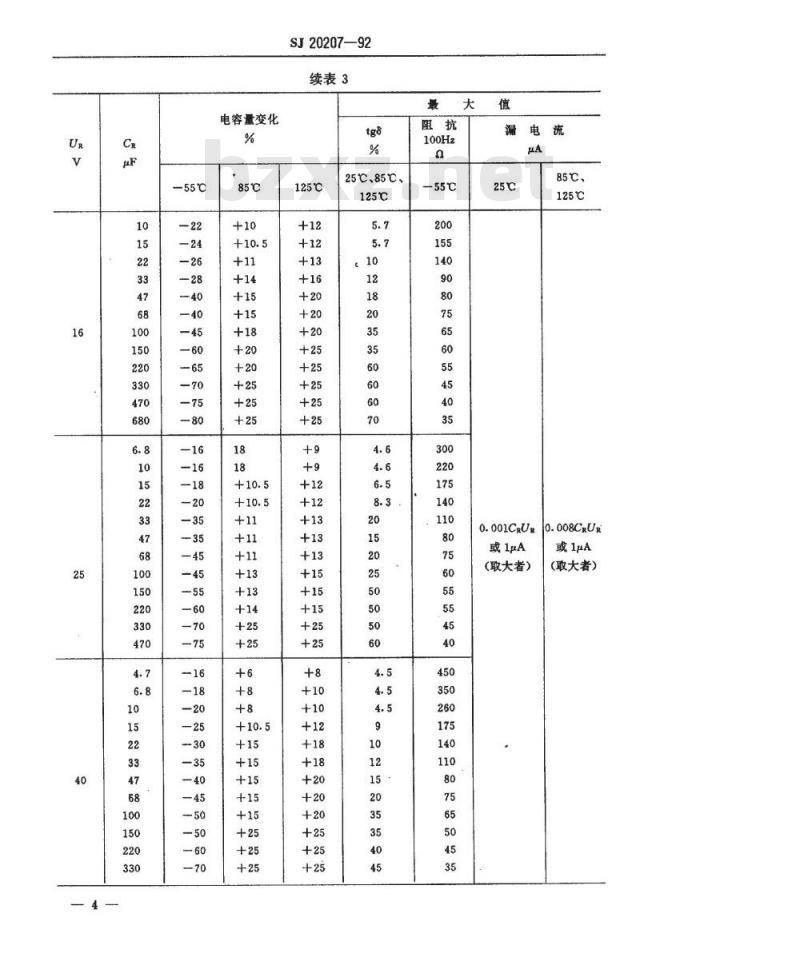

续表3
125℃
25℃.85、
最大值
—55℃
漏电流
0.001C.Ug
或1pA
(取大者）
125℃
0.008CRUR
或1μA
(取大者)
-55℃
电容量变化
SJ2020792
续表3
125℃
25℃.85℃、
125℃
-55℃
渝电流
0.001CRUx
或1μA
（取大者）
85℃、
125℃
或1μA
(取大者）
SJ20207-92
漏电流：不超过表3（25℃）规定值的125%；电容量：变化量不超过初始测量值的士8%：损耗角正切，不超过表3规定值的115%。3.7低温贮存
漏电流：不超过表3（25℃）的规定值；电容量：变化量不超过初始测量值的士5%；损耗角正切：不超过表3规定值。3.8高低温稳定性
第1步（25℃）
漏电流：不超过表3规定值；
电容量：在标称值的允许偏差范围内；损耗角正切：不超过表3规定值。第2步（-55℃）
阻抗：不超过表3规定值；
电容量：变化量不超过表3规定值（与第一步测量值相比）；第3步（25℃）
漏电流：不超过表3规定值：
电容量：变化量不超过士5%(与第一步测量值相比)；损耗角正切：不超过表3规定值。第4步（85℃）
漏电流：不超过表3规定值：
电容量：变化量不超过表3规定值（与第一步测量值相比）；损耗角正切：不超过表3规定值。第5步（125℃）www.bzxz.net
漏电流：不超过表3规定值；
电容量：变化量不超过表3规定值（与第一步测量值相比）：损耗角正切：不超过表3规定值。第6步（25℃）
漏电流：不超过表3规定值；
电容量：变化量不超过土5%（与第一步测量值相比）；损耗角正切：不超过表3规定值。3.985℃寿命
3.9.12000h（鉴定检验）
滞电流：不超过表3(25℃）规定值；电容量：变化量不超过初始测量值的士10%；损耗角正切：不超过表3规定值。3.9.210000h（B组检验和升级寿命试验）漏电流（85℃）：不超过表3规定值的125%；漏电流（25℃）：不超过表3规定值；电容量：变化量不超过初始测量值的+10～一20%；6
SJ20207—92
损耗角正切：不超过表3规定值的200%；绝缘外套耐压：不小于2000Vd.c.；绝缘电阻：不小于100MM。
3.10真空寿命
漏电流：不超过表3（25℃）规定值；电容量：变化量不超过初始测量值的士20%；损耗角正切：不超过表3规定值；重量损失：不超过4.1mg。
3.11125℃寿命
3.11.12000h（鉴定检验）
滑电流：不超过表3（25℃）规定值的125%；电容量：变化量不超过初始测量值的十10~一20%；损耗角正切：不超过表3规定值的200%；绝缘外套耐压：不低于2000Vd.c.；绝缘电阻：不低于100Mα。
3.11.210000h(B组检验）
漏电流（125℃）：不超过表3规定值的125%；漏电流（25C）：不超过表3规定值；电容量：变化量不超过初始测量值的+10~一20%；损耗角正切：不超过表3规定值的400%；外套介质耐压：不低于2000Vd.c.；绝缘电阻：不低于100MQ。
每菌（可一次性试验证明代替）附加说明：
本规范由机械电子工业部提出。本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和七九三厂负责起草。本规范主要起草人，李瑞祥、徐光伟、左丽媛。计划项目代号：B89067。
