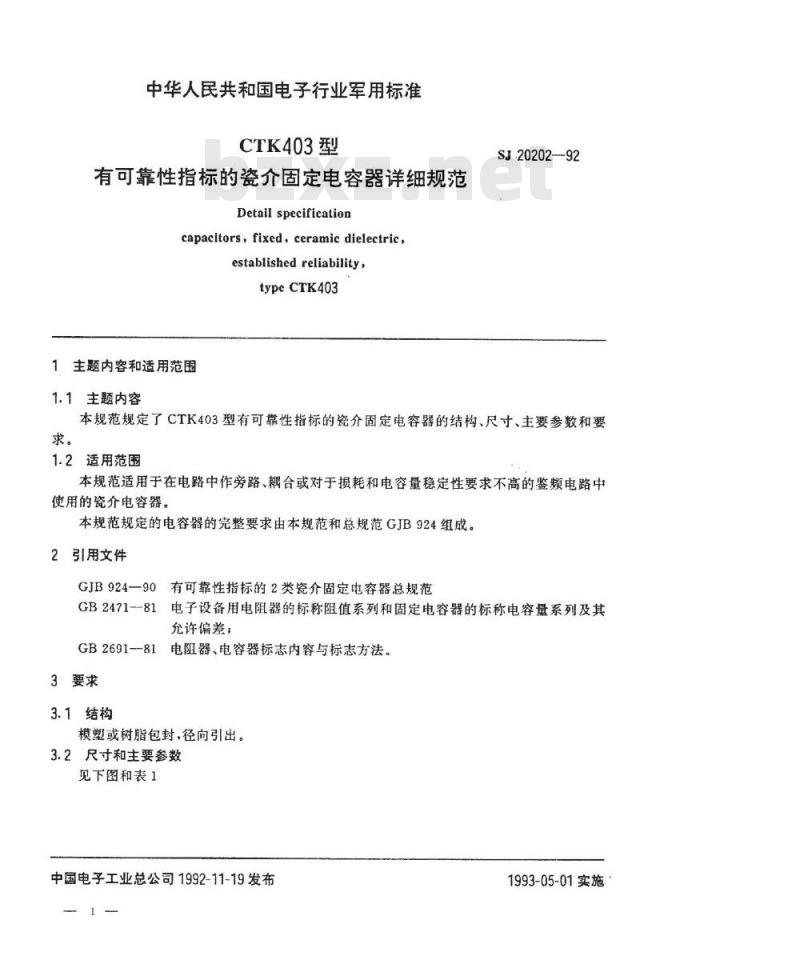

【电子行业标准(SJ)】 CTK403型有可靠性指标的瓷介固定电容器详细规范

中华人民共和国电子行业军用标准CTK403型
有可靠性指标的瓷介固定电容器详细规范Detail specification
capacitors,fixed, ceramic dielectric,established reliability
typeCTK403
1主题内容和适用范围
1.1主题内容
SJ20202-92
本规范规定了CTK403型有可靠性指标的瓷介固定电容器的结构、尺寸、主要参数和要求。
1.2适用范围
本规范适用于在电路中作旁路、耦合或对于损耗和电容量稳定性要求不高的鉴频电路中使用的瓷介电容器。
本规范规定的电容器的完整要求由本规范和总规范GJB924组成。引用文件
GJB924一90有可靠性指标的2类瓷介固定电容器总规范GB2471--81电子设备用电阻器的标称阻值系列和固定电容器的标称电容量系列及其允许偏差；
电阻器、电容器标志内容与标志方法。GB2691--81
3要求
3.1结构
模塑或树脂包封，径向引出。
3.2尺寸和主要参数

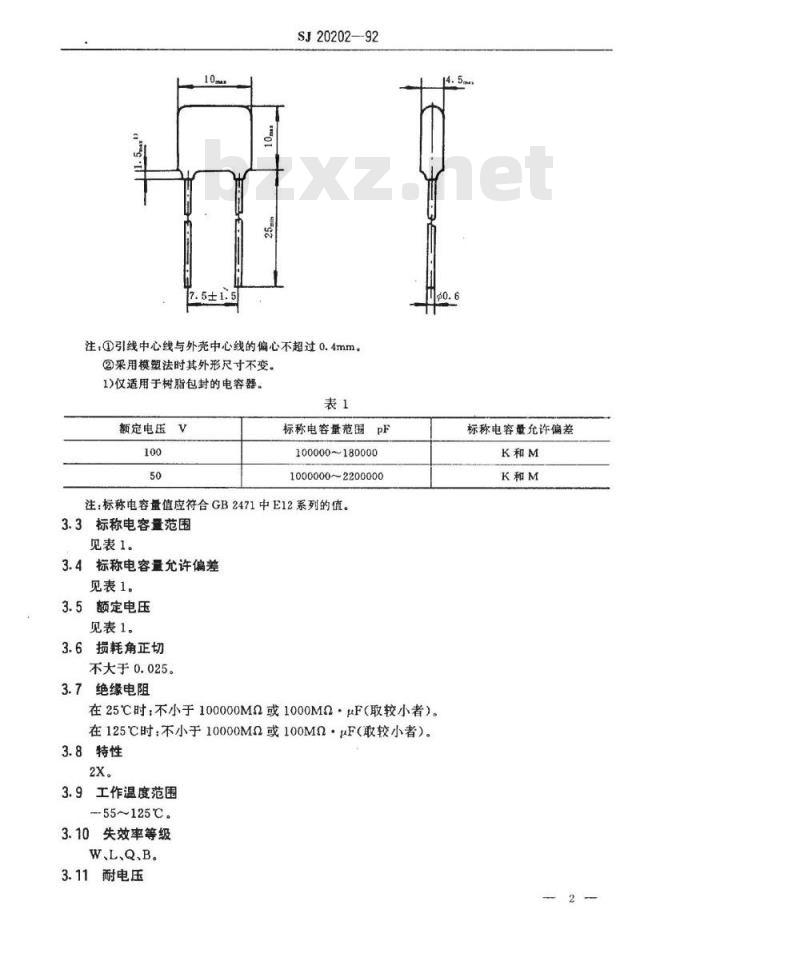

见下图和表1
中国电子工业总公司1992-11-19发布1993-05-01实施
SJ20202—92
注：①引线中心线与外壳中心线的偏心不超过0.4mm。②采用模塑法时其外形尺寸不变。1)仅适用于树脂包封的电容器。表1
额定电压V
标称电容量范围pF
100000~180000
1000000~2200000
注：标称电容量值应符合GB2471中E12系列的值。3.3标称电容量范围
见表1。
3.4标称电容量允许偏差
见表1。
3.5额定电压
见表1。
3.6损耗角正切
不大于0.025。
3.7绝缘电阻bzxZ.net
标称电容量允许偏差
在25℃时：不小于100000M2或1000MQ·μF（取较小者）。在125℃时：不小于10000M2或100MQ：μF（取较小者）。3.8特性
3.9工作温度范围
-55~125℃.
3.10失效率等级
W、L、Q、B。
3.11耐电压

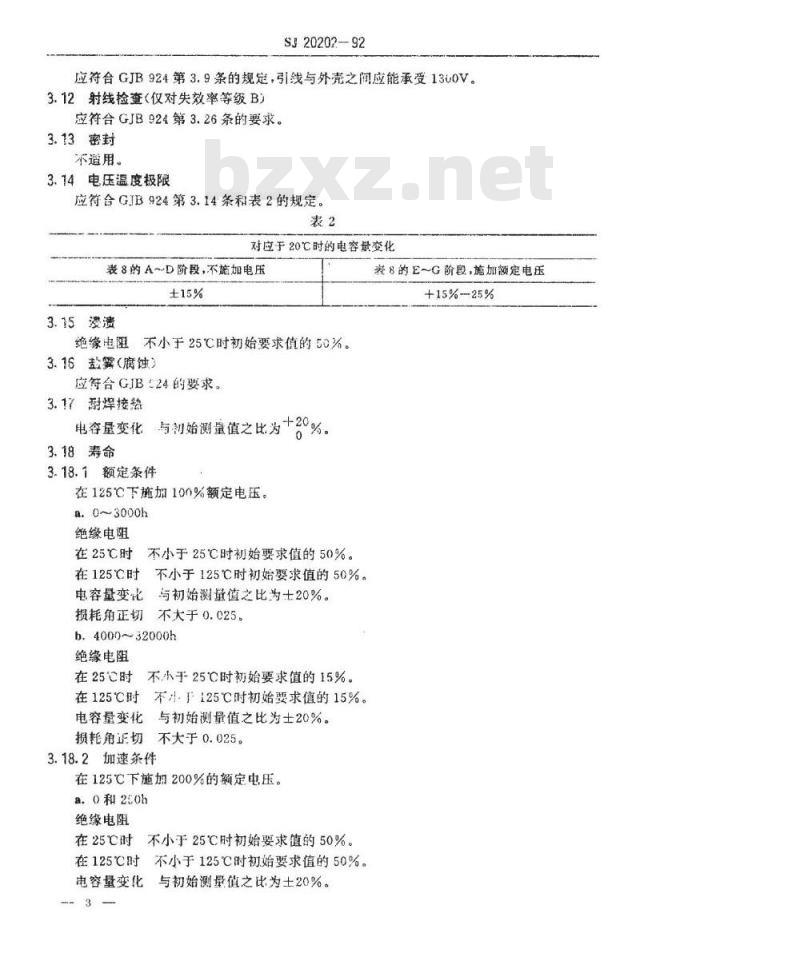

SJ20202—92
应符合GJB924第3.9条的规定，引线与外壳之间应能承受13u0V。3.12射线捡查（仅对失效率等级B）应符合GJB924第3.26条的要求。3.13密封
不适用。
3.14电压温度极限
应符合GIB924第3.14条利表2的规定。表2
对应于20℃时的电容量变化
表8的AD阶段，不施如电压
3.15漫渍
绝缘电阻不小于25℃时初始要求值的50%。3.16盐雾霸（腐蚀）
应符合GJB24的要求。
3.17耐焊接热
电容量变化与划始测量值之比为+20%。0
3.18寿命
3.18.1额定条件
在125℃下施加100%额定电压。
a.0~3000h
绝缘电阻
在25℃时不小于25℃时初始要求值的50%。在125℃时不小于125℃时初始要求值的50%。电容量变比与初始测量值之比为士20%。损耗角正切不大于0.025。
b.4000~32000h
绝缘电阻
在25℃时不小于25℃时初始要求值的15%。在125℃时不小125℃时初始要求值的15%。电容量变化与初始测量值之比为士20%。损耗角正切不大于0.025。
3.18.2加速条件
在125℃下施加200%的额定电压。a.0和2c0b
绝缘电阻
在25℃时不小于25℃时初始要求值的50%。在125℃时不小于125℃时初始要求值的50%。电容量变化与初始测量值之比为士20%。表8的E~G阶段，施加额定电压
+15%-25%
损耗角正切不大于0.025。

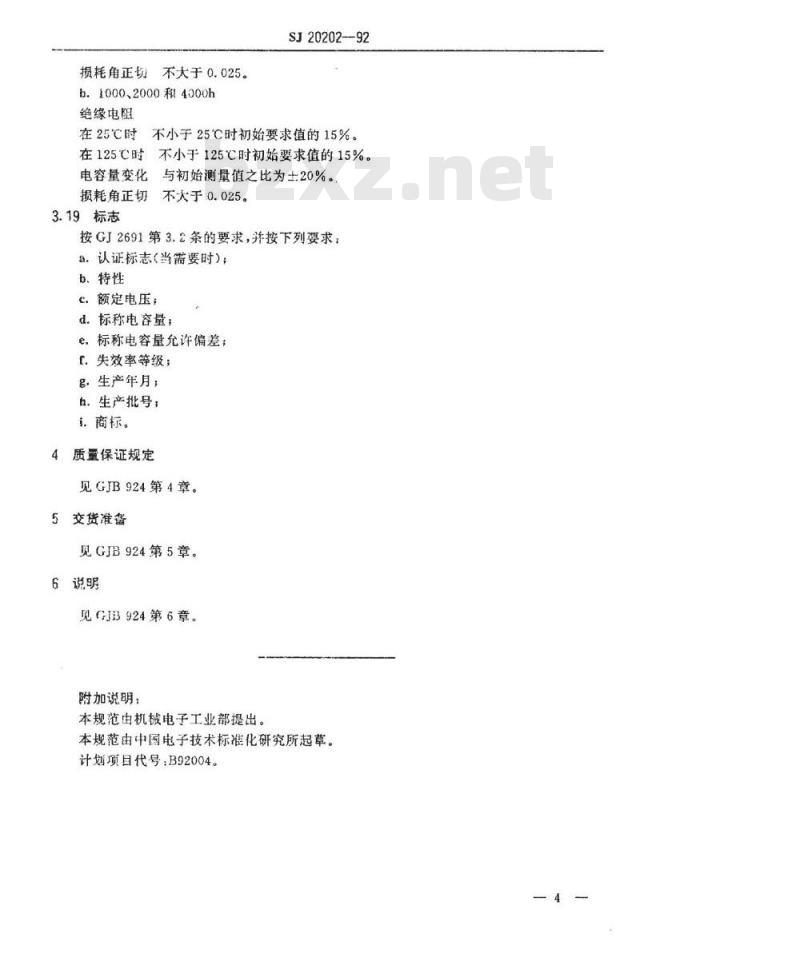

b.1000、2000和4000h
绝缘电阻
SJ20202—92
在25℃时不小于25℃时初始要求值的15%。在125℃时不小于125℃时初始要求值的15%。与初始测量值之比为20%。
电容量变化
损耗角正切
3.19标志
不大于0.025。
按GJ2691第3.2条的要求，并按下列要求：a。认证标志(当需要时)；
b、特性
c.额定电压；
d.标称电容量：
e.标称电容量允许偏差；
r.失效率等级；
g.生产年月，
h.生产批号；
商标。
质量保证规定
见GJB924第4章。
交货准备
见GJB924第5章。
6说明
见CJB924第6章。
附加说明：
本规范由机械电子工业部提出。本规范由中国电子技术标准化研究所起草。计划项目代号：B92004。
