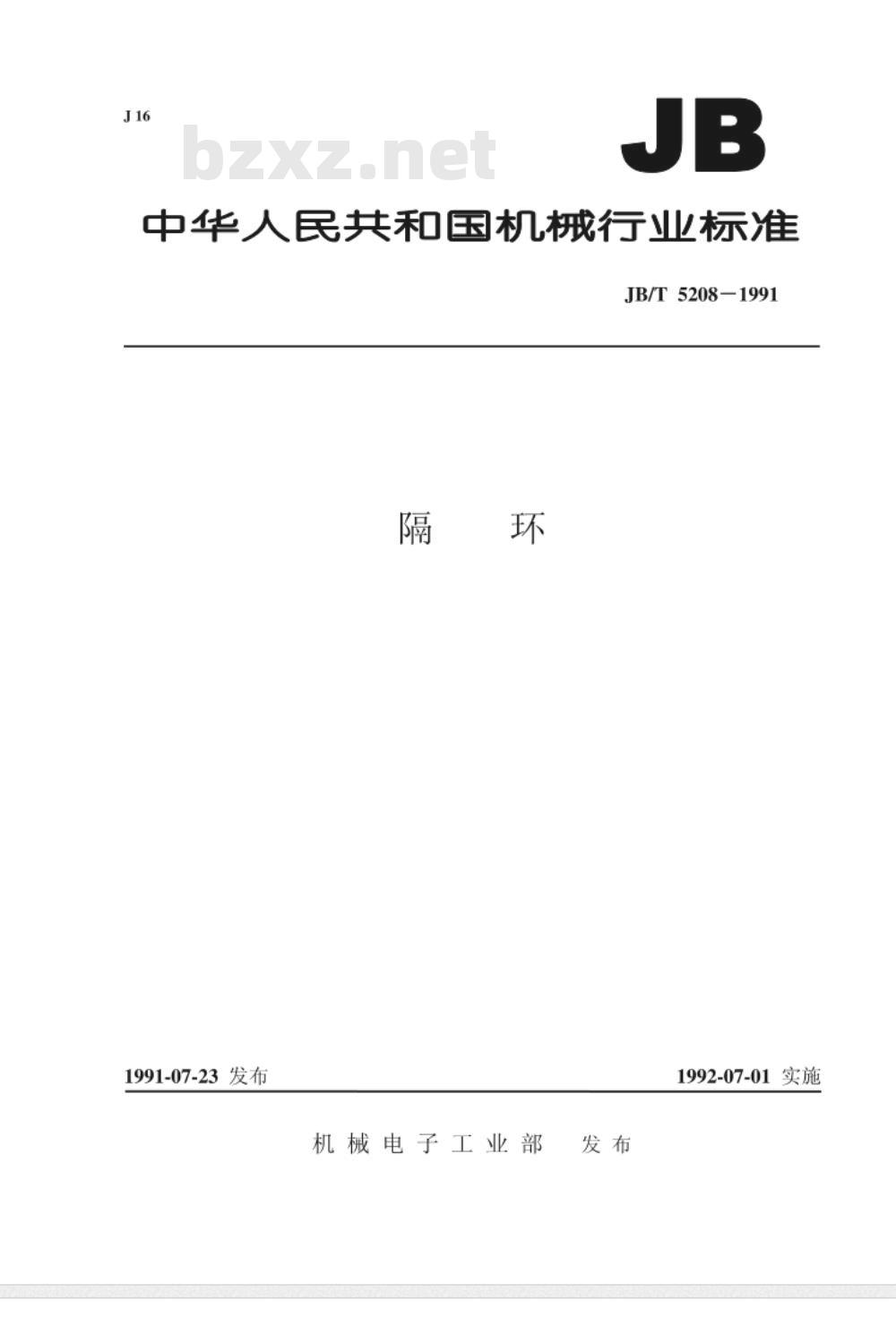

【机械行业标准(JB)】 隔环

中华人民共和国机械行业标准
JB/T 5208-1991
1991-07-23发布
机械电子工业部
1992-07-01实施
中华人民共和国机械行业标准
1主题内容与适用范围
本标准规定了阀门填料函用隔环的结构型式、尺寸和技术要求。JB/T5208-1991
本标准适用于公称压力P1.6~6.4MPa，公称通径Ds50~300mm的铸钢闸阀填料函。2引用标准
GB1220
GB1804
普通螺纹基本尺寸（直径1~600mm）普通螺纹
不锈钢棒
公差与配合（直径1~355mm）
公差与配合
3型式与尺寸
未注公差尺寸的极限偏差

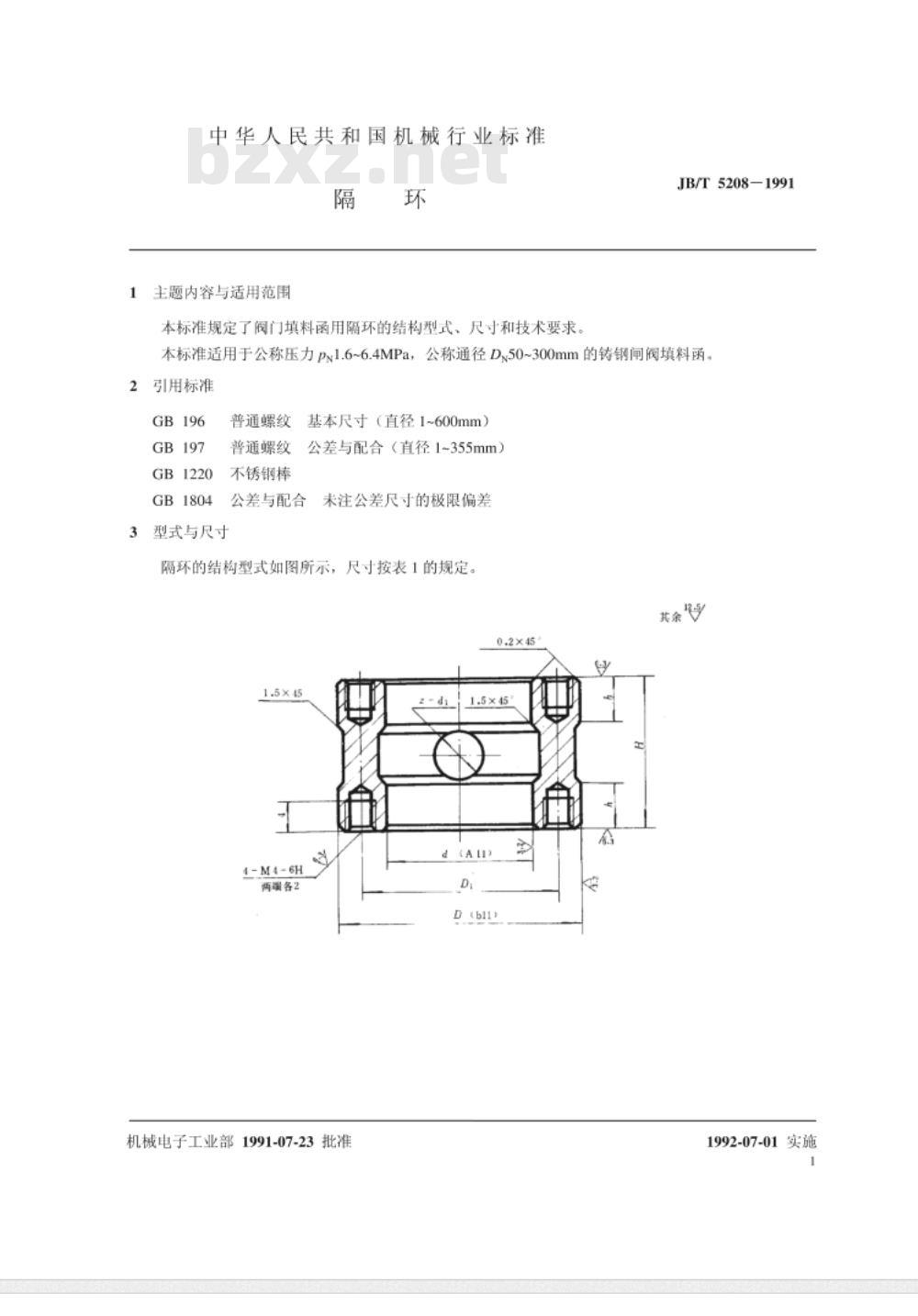

隔环的结构型式如图所示，尺寸按表1的规定。英余梦
1-M4-6H
两端各2
机械电子工业部1991-07-23批准D
1992-07-01实施
阔杆螺纹直径
技术要求

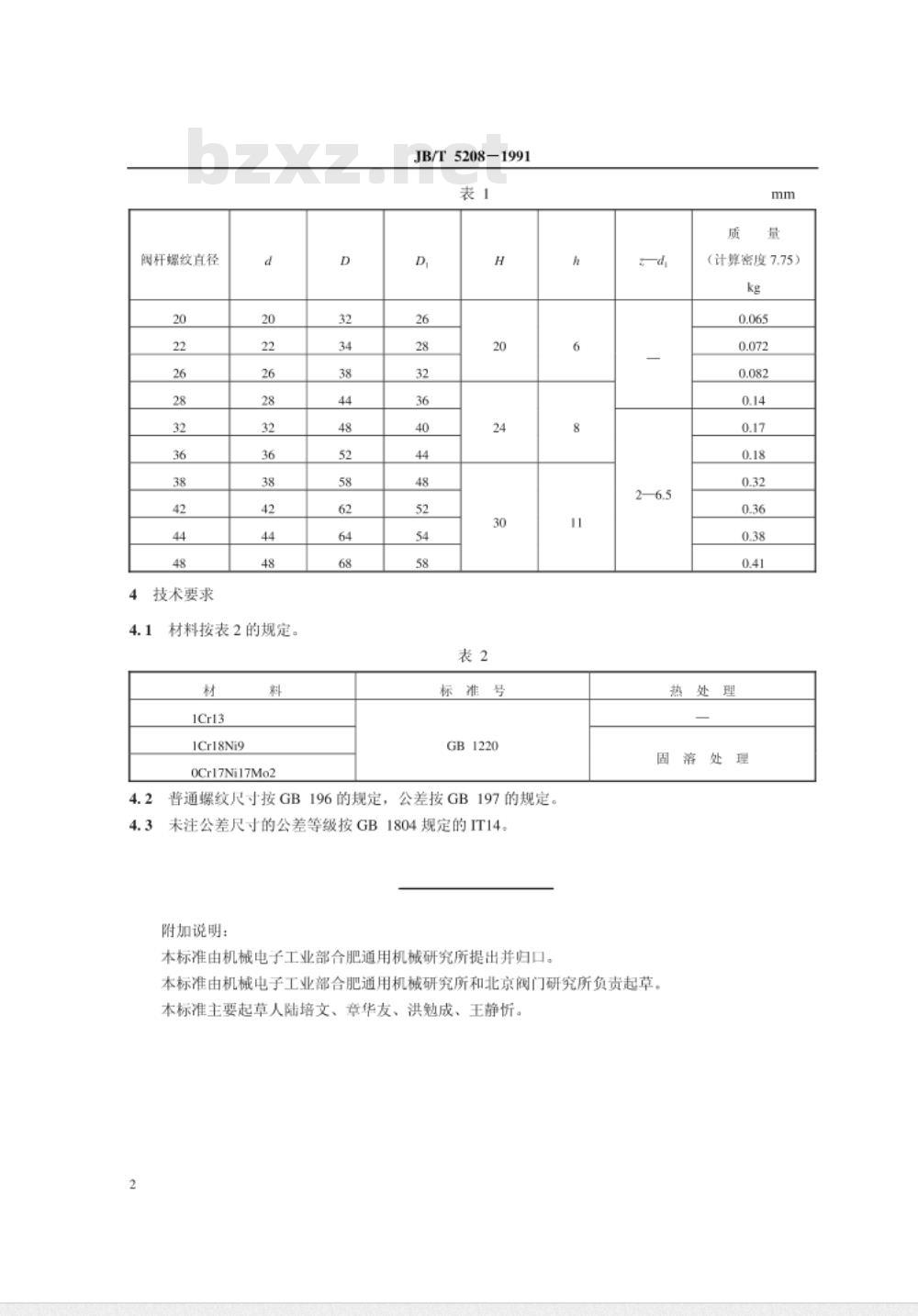

材料按表2的规定。
1Cr18Ni9
0Cr17Ni17Mo2www.bzxz.net
JB/T5208-1991
标准号
GB1220
普通螺纹尺寸按GB196的规定，公差按GB197的规定。未注公差尺寸的公差等级按GB1804规定的IT14。附加说明：
本标准由机械电子工业部合肥通用机械研究所提出并归口。6
（计算密度7.75）
热处理
固落处理
本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人陆培文、章华友、洪勉成、王静忻。中华
人民共：
机械行业标准
JB/T52081991
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
邮编100044）
开本880×1230
印张3/8
字数4,000
1993年1月第一版
1993年1月第一次印刷
印数1-500
定价5.00元
