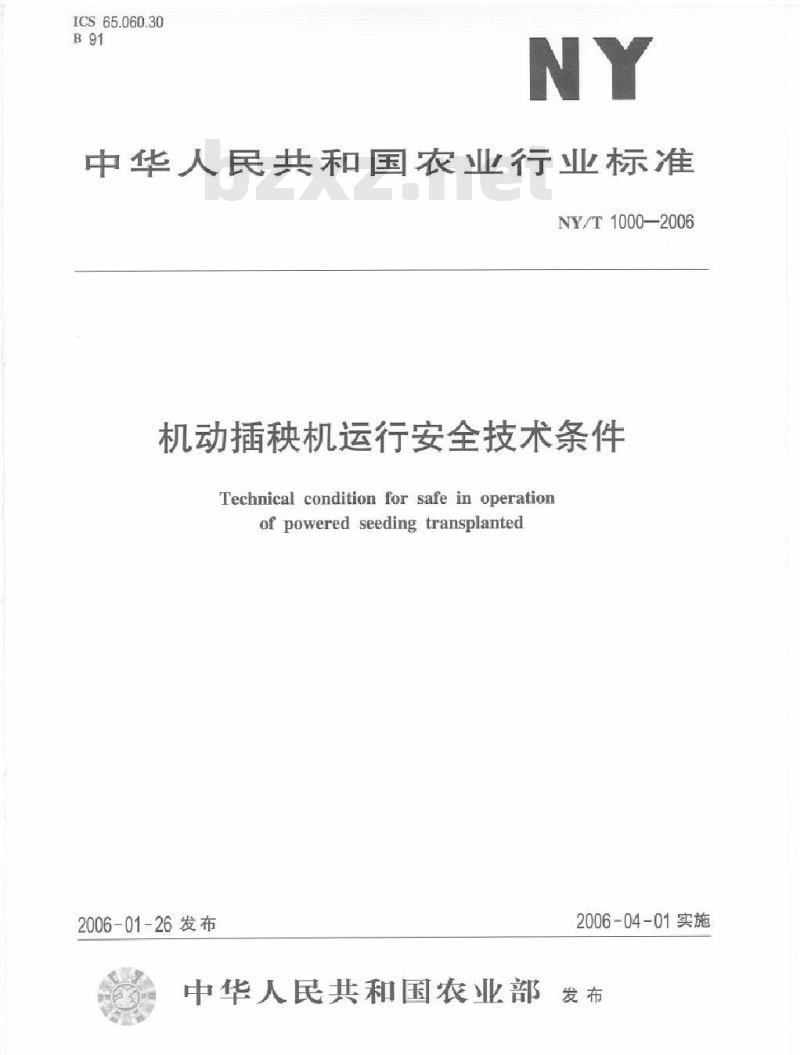

【农业行业标准(NY)】 机动插秧机运行安全技术条件

ICS65.060.30
中华人民共和国农业行业标准
NY/T1000-2006
机动插秧机运行安全技术条件
Technical condition for safe in operationof powered seeding transplanted2006-01-26发布
2006-04-01实施
中华人民共和国农业部

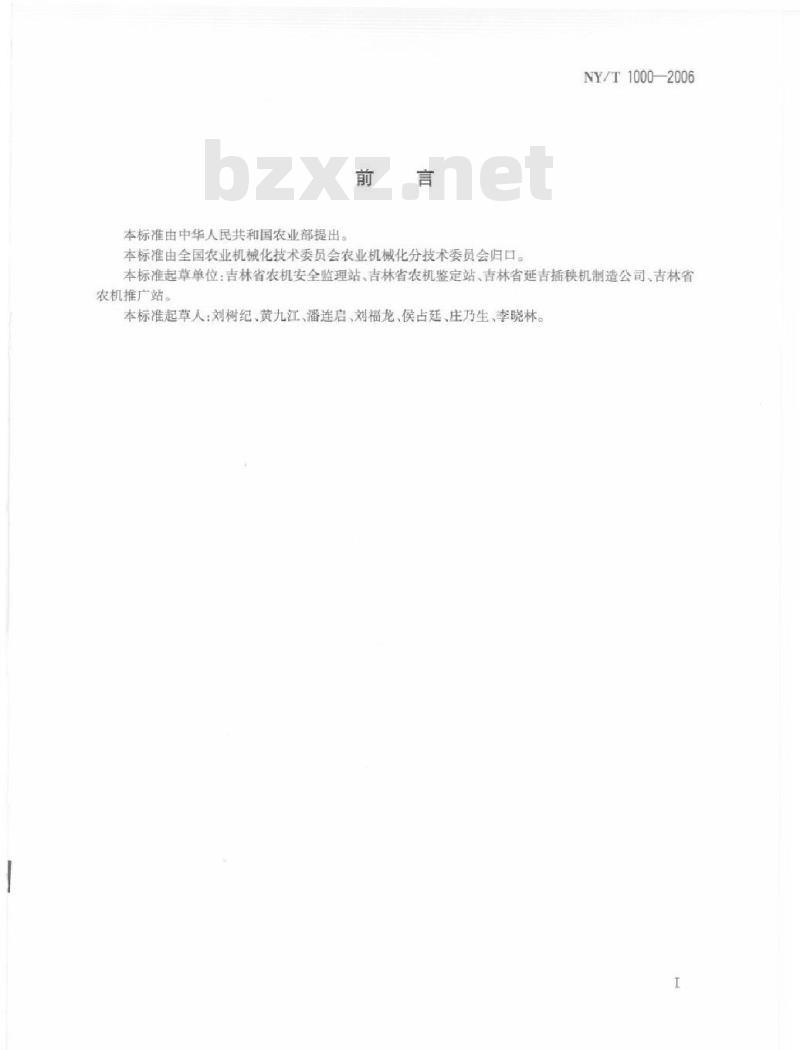

本标准由中华人民共和国农业部提出。前言
本标准由全国农业机械化技术委员会农业机械化分技术委员会归口。NY/T1000—2006
本标准起草单位：吉林省农机安全监理站、吉林省农机鉴定站、吉林省延吉插秧机制造公司、吉林省农机推广站。
本标准起草人：刘树纪、黄九江、潘连启、刘福龙、侯占廷、庄乃生，李晓林。1范围

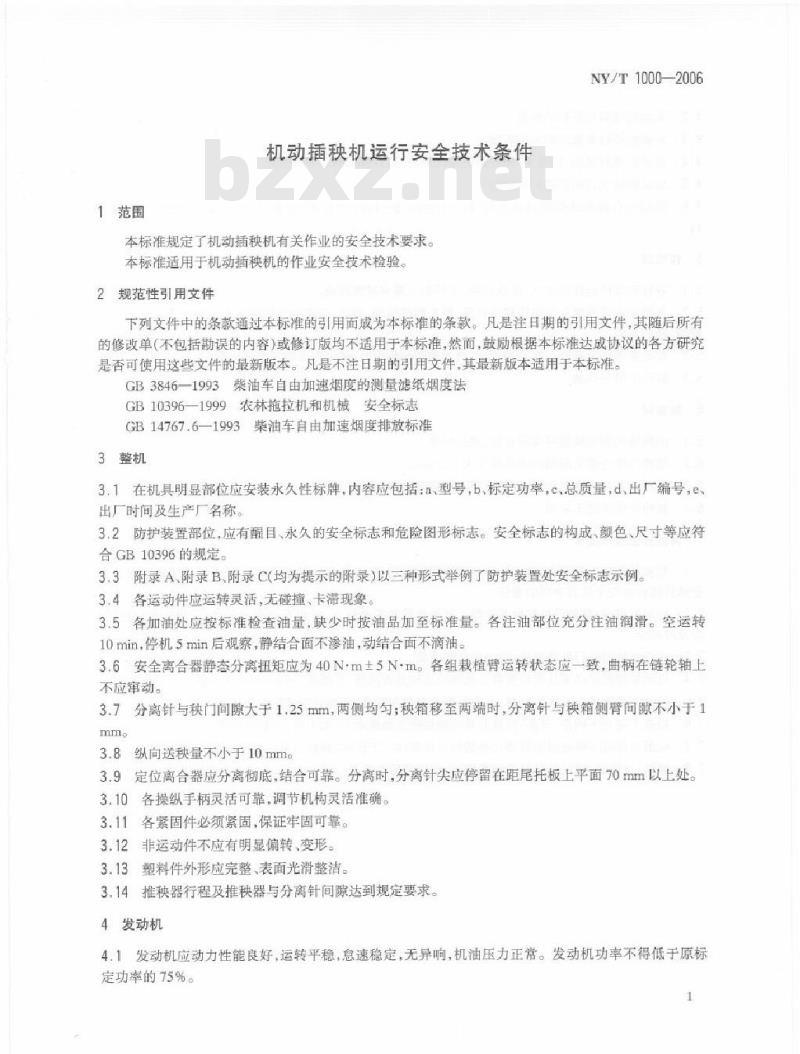

机动插快机运行安全技术条件
本标准规定了机动插秧机有关作业的安全技术要求。本标准适用于机动插狭机的作业安全技术检验。2规范性引用文件
NY/T1000—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3846-1993柴油车自由加速烟度的测量滤纸烟度法GB10396-1999农林拖拉机和机械安全标志GB14767.6—1993柴油车自由加速烟度排放标准3整机
3.1在机具明显部位应安装永久性标牌，内容应包括：a，型号，b、标定功率，c、总质量，d出厂编号，e出厂时间及生产厂名称。
3.2防护装置部位，应有醒目、永久的安全标志和危险图形标志。安全标志的构成、颜色、尺寸等应符合GB10396的规定。
3.3附录A，附录B附录C（均为提示的附录）以三种形式举例了防护装置处安全标志示例3.4各运动件应运转灵活.无碰撞、卡滞现象。3.5各加油处应按标准检查油量，缺少时按油品加至标准量。各注油部位充分注油润滑。空运转10min，停机5min后观察，静结合面不渗油，动结合面不滴油。3.6安全离合器静态分离扭矩应为40N·m土5Nm。各组栽植臂运转状态应一致，曲柄在链轮轴上不应革动。
3.7分离针与门间隙大于1.25mm，两侧均勾：种箱移至两端时，分离针与秧箱侧臂间隙不小于1mm.
3.8纵向送量不小于10mm，
3.9定位离合器应分离彻底，结合可靠。分高时，分离针尖应停留在距尾托板上平面70mm以上处。3.10各操纵手柄灵活可靠，调节机构灵活准确。3.11各紧固件必须紧固，保证牢固可靠。3.12非运动件不应有明显偏转，变形3.13塑料件外形应完整表面光滑整洁。3.14推狭器行程及推秩器与分离针间隙达到规定要求。4发动机
4.1发动机应动力性能良好，运转平稳，息速稳定，无异响，机油压力正常。发动机功率不得低于原标定功率的75%。
NY/T1000--2006

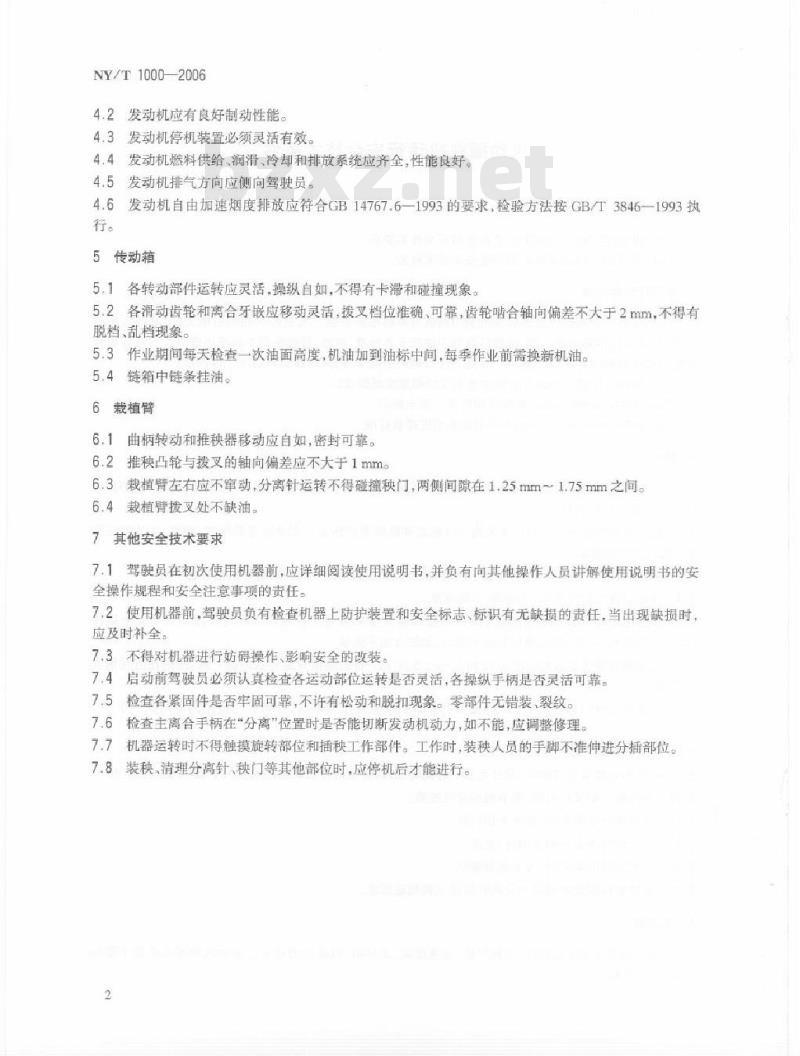

4.2发动机应有良好制动性能
4.3发动机停机装置必须灵活有效。4.4、发动机燃料供给、润滑、冷却和排放系统应齐全，性能良好。4.5发动机排气方向应侧向驾驶员。4.6发动机自由加速烟度排放应符合GB14767.6—1993的要求，检验方法按GB/T3846-1993执行。
5传动箱
5.1各转动部件运转应灵活，操纵自如，不得有卡滞和碰撞现象。5.2各滑动齿轮和离合牙嵌应移动灵活，拔叉档位准确、可靠，齿轮啮合轴向偏差不大于2mm，不得有脱档、乱档现象。
5.3作业期间每天检查一次油面高度，机油加到油标中间，每季作业前需换新机油。5.4链箱中链条挂油。
6裁植臂
曲柄转动和推秧器移动应自如，密封可靠。6.2推秧凸轮与拨叉的轴向偏差应不大于1mm。6.3裁植臂左右应不审动，分离针运转不得碰撞秧门，两侧间隙在1.25mm~1.75mm之间。6.4裁植臂拔叉处不缺油。
7其他安全技术要求
7.1驾驶员在初次使用机器前，应详细阅读使用说明书，并负有向其他操作人员讲解使用说明书的安全操作规程和安全注意事项的责任。7.2使用机器前，驾驶员负有检查机器上防护装置和安全标志、标识有无缺损的责任，当出现缺损时应及时补全
7.3不得对机器进行妨碍操作、影响安全的改装。7.4启动前驾驶员必须认真检查各运动部位运转是否灵活，各操纵手柄是否灵活可靠。7.5检查各紧固件是否牢固可靠，不许有松动和脱扣现象。零部件无错装、裂纹。7.6检查主离合手柄在“分离”位置时是否能切断发动机动力，如不能，应调整修理。7.7机器运转时不得触摸旋转部位和插秧工作部件。工作时，装秩人员的手脚不准伸进分插部位。7.8装秧、清理分高针、秧门等其他部位时，应停机后才能进行。2bZxz.net

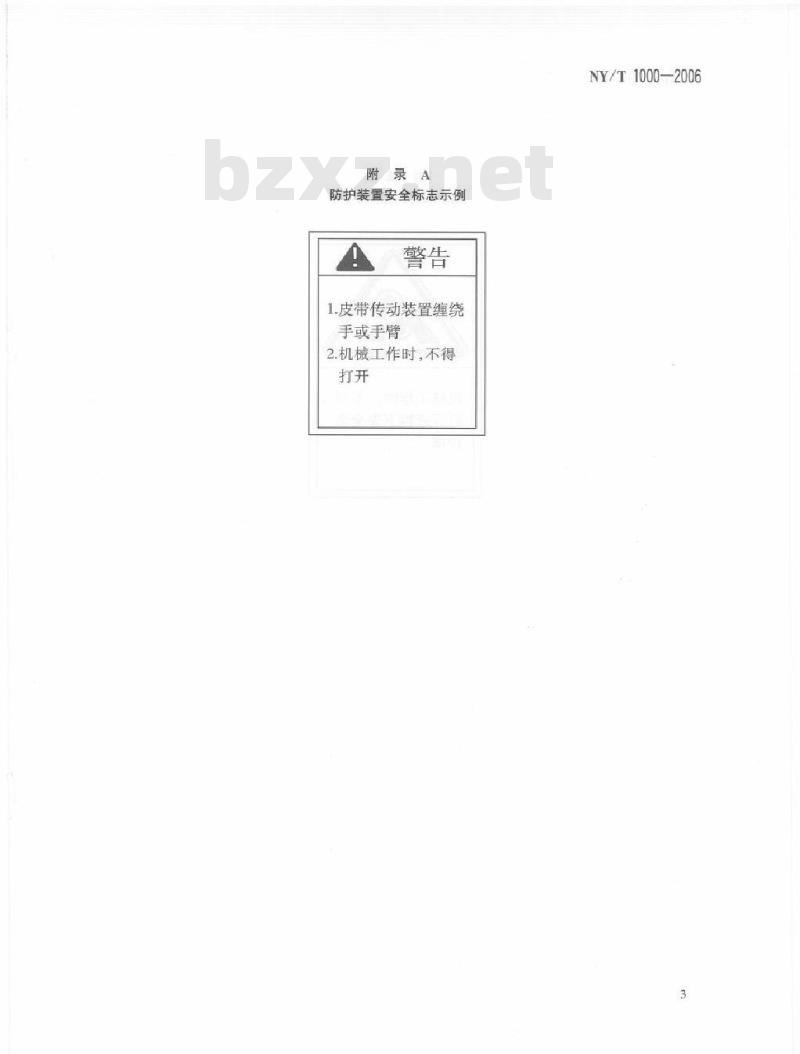

附录A
防护装置安全标志示例
1.皮带传动装置缠绕
手或手臂
2.机械工作时，不得
NY/T1000—2006
NY/T 10002006
附录B
防护装置安全标志示例
机械工作时，不得
打开或拆下安全防
附录C
机械工作时，不得打开或拆下安全防护罩NY/T1000—2006
