【国家标准(GB)】 凿岩机械与气动工具噪声测量方法--工程法

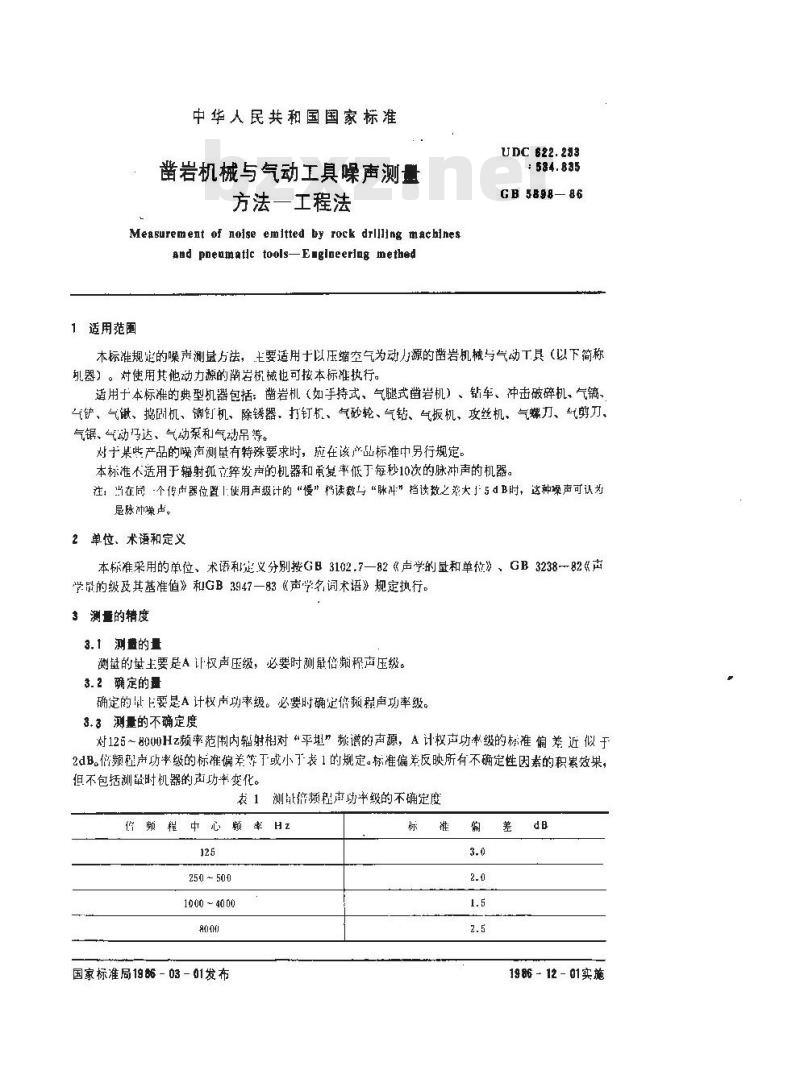

中华人民共和国国家标准
凿岩机械与气动工具噪声测量
方法一工程法
Meaburement of noise emitted by rock drlling machinesand pneumatlc tools-Eugineering methed1适用范围
UDC 622.243
: 534.835
GB 5898—86
本标准规定的噪声测盘方法，要适用于以压缩空气为动力源的凿岩机械与气动工具（以下简称机器）。对使用其他动力源的凿岩械也可按本标准执行。适用于本标准的典型机器包括：凿岩机（如手持式、气腿式凿岩机）、钻车、冲击破碎机、气镐、气铲、气嵌、捣刷机、铆钉机、除锈器、打钉机、气砂轮、气钻、气扳机、攻丝机、气螺刀、气剪刀、气锯、气动冯达、气动泵和气动吊等。对十某些产品的噪声测鼠有特殊要求时，应在该产品标准中另行规定。本标准不适用于辐射孤立碎发声的机器和再复率低丁每秒10次的脉冲声的机器。注，当在同-个传声器位置I使用声级计的“慢”档读数与“脉冲”档读效之范大}dB时，这种噪声可认为是脉冲噪卢。
2单位、术语和定义
本标准采用的单位、术语和定义分别接GB3102.7—82《声学的量和单位》、GB3238~82《声学员的级及其基准值》和GB3947—83《声学名词术语》规定执行。3测量的精度
3. 1 测盘的量
测盘的量主要是A计权声压级，必要时测量估频程声压级。3. 2确定的量
确定的上要是A计权声功率级。必要时确定倍频程声功率级。3.3测量的不确定度
对125～800Hz频率范用内辐射相对“平坦\频谱的声源，A计权声功率级的标准偏差近似于2dB。倍频程声功率级的标准偏差等下或小于表1的规定。标准偏差反映所有不确定性因素的积累效果，但不包括测量时机器的声功率变化。表1测让作频程声功率级的不确定度伊频程中心频率Hz
250~500
1000 ~ 4000
国家标准局1986-03-01发布
1986 - 12 - 01实施
GB 5898—6

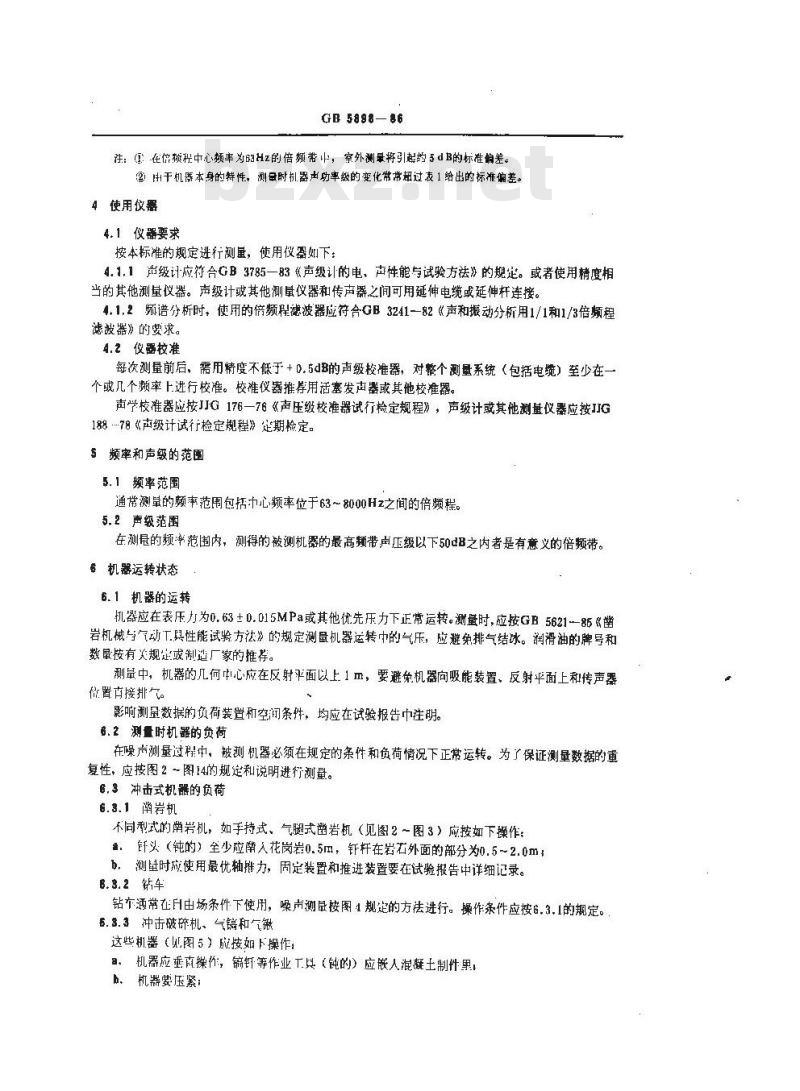

注：(1在倍赖程中心频率为63Hz的倍频带中，外测量将引起约5dB的标准响差。②由干机器本身的特性，测录时机器声功率级的变化常常超过表1给出的标准偏差。4使用仪器
4.1仪器要求
按本标准的规定进行测量，使用仅器如下：4.1.1声级计应行合GB3785一83（声级计的电、声性能与试验方法》的规定。或者使用精度相当的其他测量仪器。声级计或其他测鼠仪器和传声器之间可用延伸电缆或延伸杆连接。4.1.2频谱分析时，使用的倍频程滤波器应符合GB3241-一82《声和振动分析用1/1和1/3倍频程滤波器》的要求。
4.2仪器校准
每次测量前后，需用精度不低于+0.5dB的声级校准器，对整个测量系统（包括电缆）至少在一个或几个频率上进行校准。校准仪器推荐用活塞发声器或其他校准器。声学校准器应按JJG176一76《声压级校准器试行检定规程》，声级计或其他测量仪器应按JIG188--78《声级计试行检定规程》定期检定。5频率和声级的范围
5.1频率范围
通常测量的颜率范围包括中心频率位于63～8000Hz之间的倍频程。5.2声级范围
在测是的频率范围内，测得的被测机器的最高频带卢压级以下50dB之内者是有意义的倍频带。6机器运转状态
6.1机器的运转
机器应在表压力为0.63±0.015MPa或其他优先乐力下正常运转。测量时，应按GB5621-—85《凿岩机械与气动工具性能试验方法》的规定测鼠机器运转中的气压，应避免排气结冰。润滑油的牌号和数量按有关规定或制造厂家的推荐。测量中，机器的几何中心应在反射平面以上1㎡，要避免机器向吸能装置、反射平面上和传声器置古接排气。
影响测垦数据的负荷装置和空问条件，均应在试验报告中注明。6.2测量时机器的负荷
在噪声测量过程中，被测机器必须在规定的条件和负荷情况下正常运转。为了保证测量数据的重复性，应按图2～图14的规定和说明进行测量。6.3冲击式机器的负荷
6.3.1南岩机
不同型式的削岩机，如手持式、气腿式凿岩机（见图2～图3）应按如下操作：，舒头（钝的）至少应凿入花岗岩0.5m，钎杆在岩石外面的部分为0.5～2.0m；b，测量时应使用最优轴推力，固定装置和推进装置要在试验报告中详细记录。B.3.2钻车
钻车通常在日由场条件下使用，噪声测昆按图4规定的方法进行。操作条件应按6，3,1的规定。6.3.3冲击破碎机、气镐和气下载标准就来标准下载网
这些机器（图5）应按如下操作：机器应垂直操作，镐钉等作业工具（钝的）应嵌人混凝土制计果a、
b、机器要压紧；
CB 589888

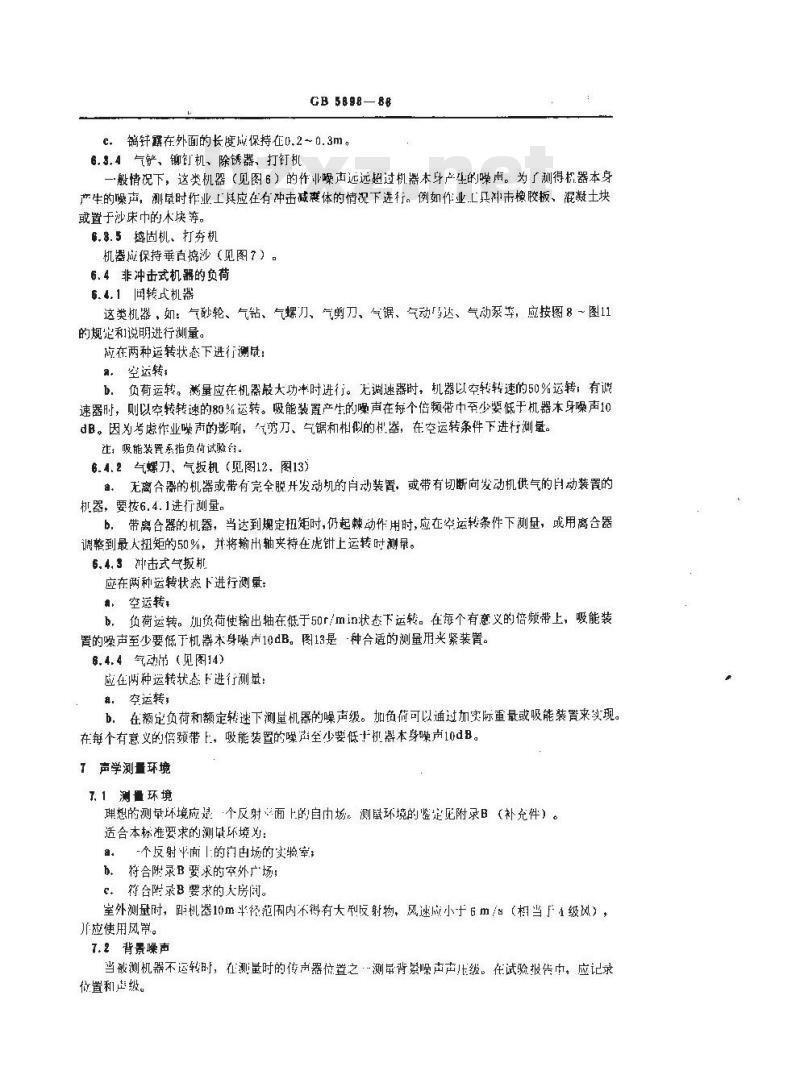

心。镐针露在外面的长度应保持在0.2~0.3m。6.3,4气铲、铆钉机、除锈器、打钉机一般情况下，这炎机器（见图6）的作业噪声远远超过机器本身产生的噪声。为了测得机器本身产生的噪声，测最时作业工其应在有冲击减囊体的情况下进行。例如作业工只冲击橡胶板、混凝土块或置于沙床巾的末块等。
6.8.5势固机、打夯机
机器应保持垂吉捣沙（见图？）。6.4非冲击式机器的负荷
6.4.1问转式机器
这类机器，如：气砂轮、气钻、气螺刀、气剪刀、气锯、气动马达、气动泵等，应按图8一图11的规定和1说明进行测量。
应在两种运转状态下进行测量：编。空运转：
b．负荷运转。测量应在机器最大功率时进行。无调速器时，机器以空转转速的50%运转，有调速器时，则以空转转速的80%运转。吸能装置产生的噪声在每个倍频带中至少要低于机器本身噪声10dB。因为考虑作业噪声的影响，汽剪刀、气锯和相似的机器，在空运转条件下进行测量。注，吸能装胃系指负荷试验台。6.4.2气螺刀、气扳机（见图12、图13），无离合器的机器或带有完全脱开发动机的自动装置，或带有切断向发动机供气的自动装置的机器，要按6.4.1进行测量。
b．带离合器的机器，当达到规定扭矩时，仍起辣动作用时，应在空运转条件下测量，或用离合器调整到最人扭矩的50%，并将输出轴夹持在虎针上运转时测量。6.4.3冲击式气扳机
应在两种运转状态下进行测量：编、空运转+
b，负荷运转。加货荷使输出轴在低于50r/min状态下运转。在每个有童义的倍频带上，吸能装置的噪声至少要低于机器本身噪声10dB。图13是种合适的测量用夹紧装置。6.4.4气动节（见图14）
应在两种运转状态下进行测量：8，空运转；
b.在额定负荷和额定转迷下测量机器的噪声级。加负荷可以通过加实际重量或吸能装置束实现。在每个有意义的倍频带上，吸能装置的噪试至少要低十机器本身噪声10dB。了声学测量环境
，1测量环境
弹想的测量环境应是个反射“面上的自内场。测鼠环境的鉴定见附录B（补充件）。适合本标准要求的测量环境：
a。一个反射中面「的自由场的实验室；h符合附录B要求的空外广场
c、符合附录B要求的大房间。
室外测量时，距机器10m半径范围内不得有大型反射物，风速应小于6m/（相当厂4级风），儿应使用风胃。
7.2背景噪声
当被测机器不运转时，在测量时的传声器位置之·测最背景噪声声级。在试验报巾。应记录置和声级。
GB 5898-86

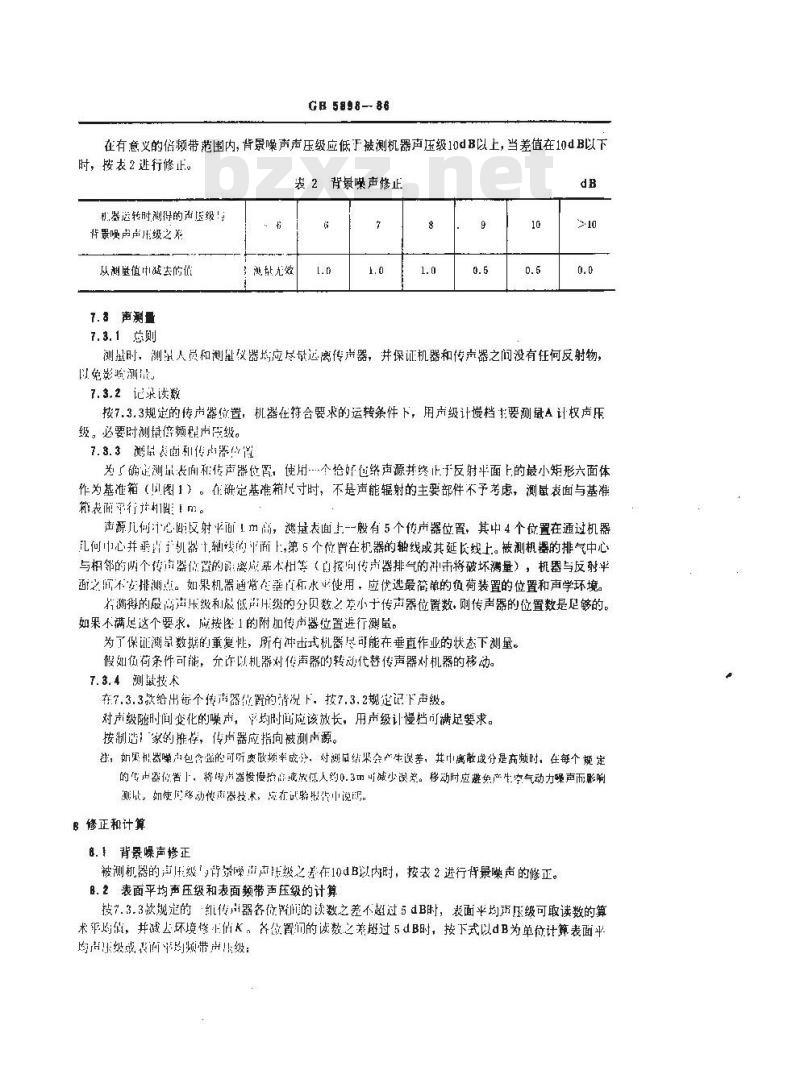

在有意义的倍频带范围内，背景噪声声压级应低于被测机器声压级10dB以上，当差值在10dB以下时，按表2进行修止。
表2背景噪声修正
机器送转时测得的声医级！
背景噪声声压级之第
从测医值中减去的值
7. 3声测量
7.3.1总则
泌盐光效
测量时，测量人员和测量仪器均应尽量运离传声器，并保证机器和传声器之问没有狂何反射物，以免影瞻测量
7.3,2记录读数
按7.3.3规定的传声器位置，机器在符合要求的运转条件下，用声级计慢档要测量A计权声压级。必要附测据倍频程匿级。
7.3.3测鼠表面和传器的置
为了确定测最丧而和传声需位罩，使用个怡好也络声源并终止于反射半面上的最小矩形六面体作为基准箱（川图1）。在确定基准箱尺寸时，不是声能辐射的主要部件不予考虑，测鼠表面与基准箱表而平行。
声源几何汁心邮反射平间！m高，洲量表面上-一般有5个传声器位置，其中4个位置在通过机器孔何中心并垂出于机器1辅技的平面上，第5个位置在机器的轴线成其延长线上。被测机器的排气中心与相邻的两个传南器信置的距离成素本相等（自接向传尚器排气的冲击将破坏测量），机器与反射平面之而不安排测点。如果机器通常在垂和水业使用，应优选最简单的负荷装置的位置和声学环境。拍测得的最高声压级利最低尚压级的分贝数之差小于传声器位置数，则传声器的位置数是足够的。如果不满足这个要求。应按图1的附加传南器位置进行测鼠。为了保证测品数据的重复性，所有冲击式机器尽可能在垂直作业的状态下测量。假如负荷条件可能，允诈以机器对传声器的转动代替传声器对机器的移动。7. 3. 4测量按术
在7.3.3款给出锰个传器化留的情况下，按7.3.2规定记下声级。对声级随时间变化的噪声，单均附间应该放长，用声级计慢档可满足要求。按制造！“家的能俘，传卢器应指向被测市源。注，如实机器噪为包含的可所虞故频率成分，对诞尽结果会产生误差，其中离散成分是高频时，在每个规定的专出器位害」，将传声器慢慢治高成激低人约0.3m可减少误关。移动时应避免产生空气动力噪声而影响测收。如使归路动传造器技术，惊在试骑告中说明。B 修正和计算
白.1背景噪声修正

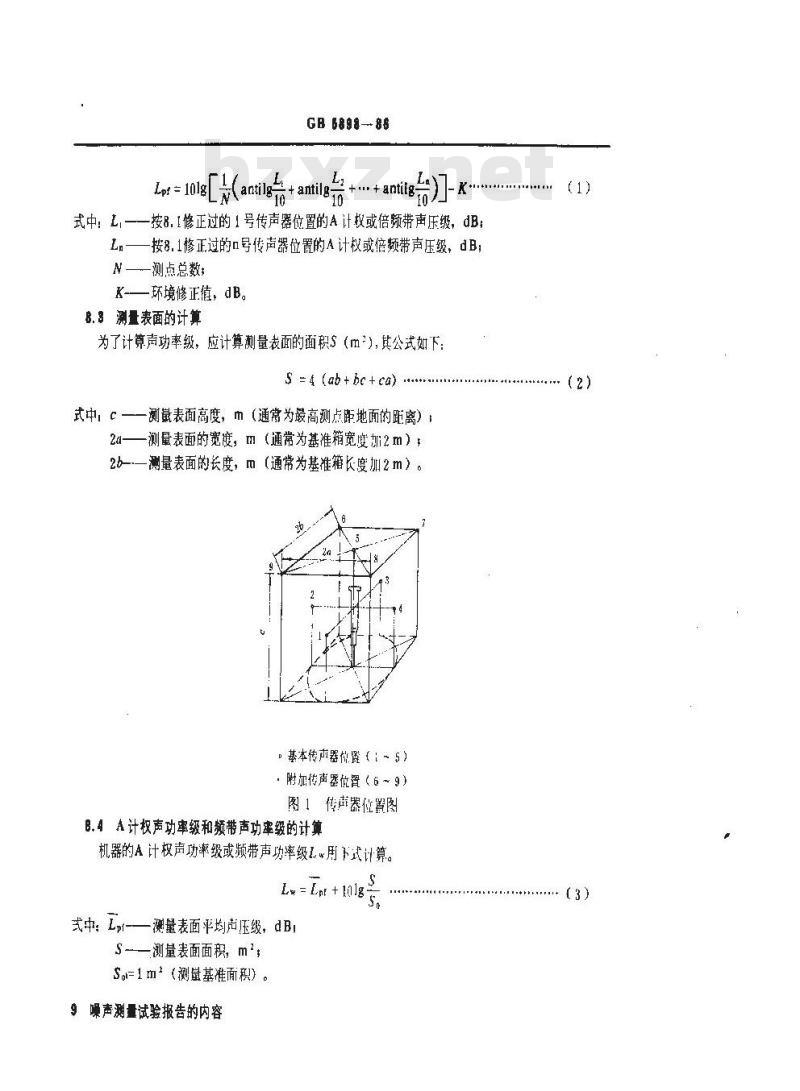

被测机器的压级与背景嗪声级之差在10dB以内时，按表2进行背景噪声的修正。B.2表面平均声压级和表面频带声压级的计算技7.3.3款规定的组传器各你的读数之差不越过5dB时，装面平均市压级可取读数的算术乎均值，并减么环境修俏，各置间的读数之美越过5dB时，按下式以dB为单位计算表面平均声乐级或表商平哟频带声级：ane
GB 6898--86
+antilg
+antite
式中：L,——按8.1修正过的1号传声器位置的A计权或倍频带声压级，dBL——按8.1修正过的n号传声器位置的A计权或倍频带声压级，dB；N——测点总数；
K-环境修正值，dB。
8. 3测量表面的计算
为了计算声功率级，应计算测量表面的面积S（m\)，其公式如下S=4 (ab+bc+ca).
式中，C——测最表面高度，m（通常为最高测点距地面的距离）2a—测量表面的宽度，m（通常为基准箱宽度加2m）；2b—一测量表面的长度，m（通常为基准箱长度加2m）。基本传声器位置（1~5）
·附加传声器位置（6～9）
图1传声器位置图
B.4A计权声功率级和频带声功率级的计算机器的A计权声功率级或频带声功率级L用下式计算。S
Lw= LnE +l0lg
式中：L,-——测量表面平均声压级，dBS—测量表面面积，m2
Sa=1功（测量基准面积）。
9噪声测量试验报告的内容
GB 5898$8
试验报告中应给出每个传尚器位置在1m处的志压级和倍频程声压级：试验报告中说明的环境修正值；环境修正后的平均表面声压级
测量表面面积：
A计权声功率级和频带声功率级；图表：A计权声功率级和频带声功率级。u
图2噪声测量时，手持式凿岩机和传声器的位置GB 5898—86
不小于m
注，确定几何中心时，气腿不做为机器的一部分。图3噪声测量时，气腿式凿岩机和传声器的位置GB 588-86
GB5898-86
作业工具
GB5898—86
图？噪声测量时，捣周机和传声器的位置GB 5890-86
让：①机器可在夹具上定（见图13）：密气融轮旋转90°后确定5、6位置、GB 5898—86
图9噪声测量时，回转式气动机器和传声器的位置（机器负荷运转）
