【国家标准(GB)】四爪单动卡盘精度

本网站发布时间： 2024-07-11 17:29:02

GB/T5901.2-1986
已作废

基本信息

标准号：
GB/T 5901.2-1986
标准名称：
四爪单动卡盘精度
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1986-03-01
实施日期：
1987-01-01
作废日期：
1994-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
67.66 KB

标准分类号

标准ICS号：
机械制造>>机床装置>>25.060.20分度和刀具/工件夹持装置
中标分类号：
机械>>金属切削机床>>J52机床辅具与附件

关联标准

替代情况：
被JB/T 6566-1993替代

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

首发日期：
1986-03-01
复审日期：
2004-10-14
起草单位：
互房店机床附件厂
归口单位：
全国金属切削机床标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 5901.2-1986 四爪单动卡盘精度 GB/T5901.2-1986

标准内容

部分标准内容：

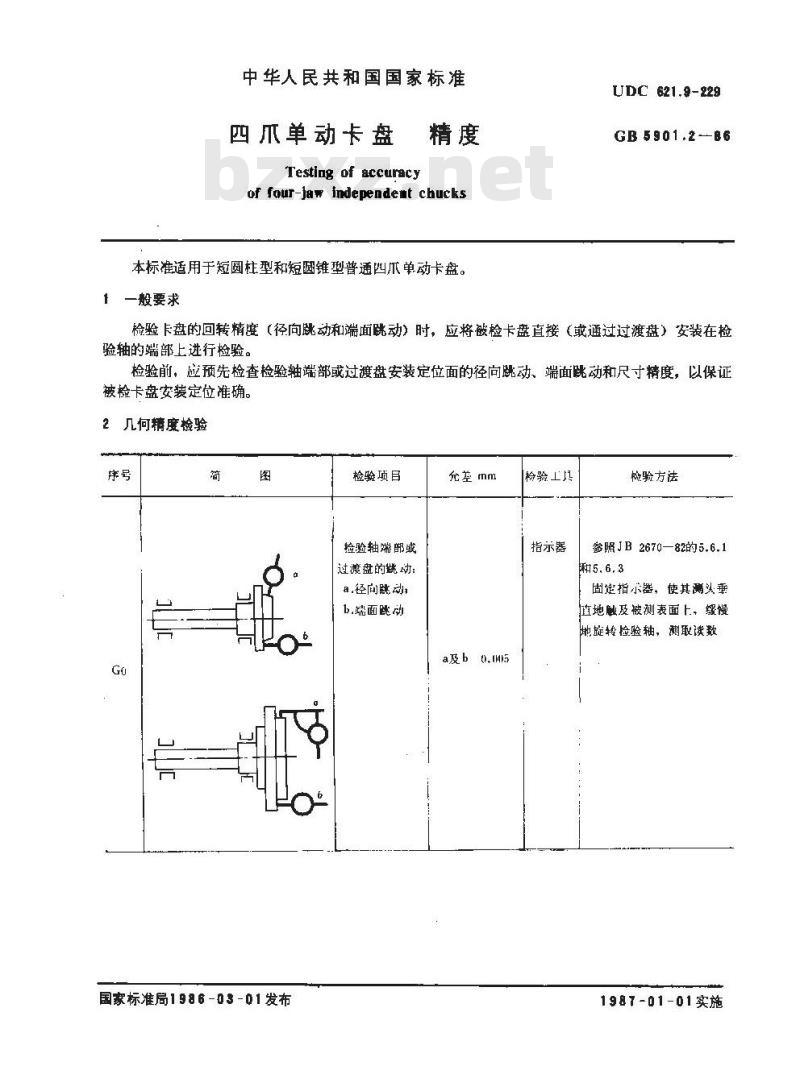

中华人民共和国国家标准
四爪单动卡盘
Testing of accuracy
of four-jaw independemt chucks本标准适用于短圆柱型和短锥型普通四爪单动卡盘。一般要求
UDC 621.9-229
GB 5901.2--86
检验卡盘的回转精度（径向跳动和端面跳动）时，应将被检卡盘直接（或通过过渡盘）安装在检验轴的端部上进行检验。
检验前，应预先检查检验轴端部或过渡盘安装定位面的径向跳动、端面跳动和尺寸精度，以保证被检卡盘安装定位准确。
2几何精度检验
国标准局1986-03-01发布
检验项目
捡验轴端郎或
过渡盘的跳动：
a.径向既动，
b.站面跳动
允差mm
检验具
指示器
检验方法bZxz.net
参照JB 2670—82的5,6.1
固定指示器，使其头垂
直地触及被测表面上、缓慢
地旋转检验轴，测取读数
1987-01-01实施
GB 5901.286

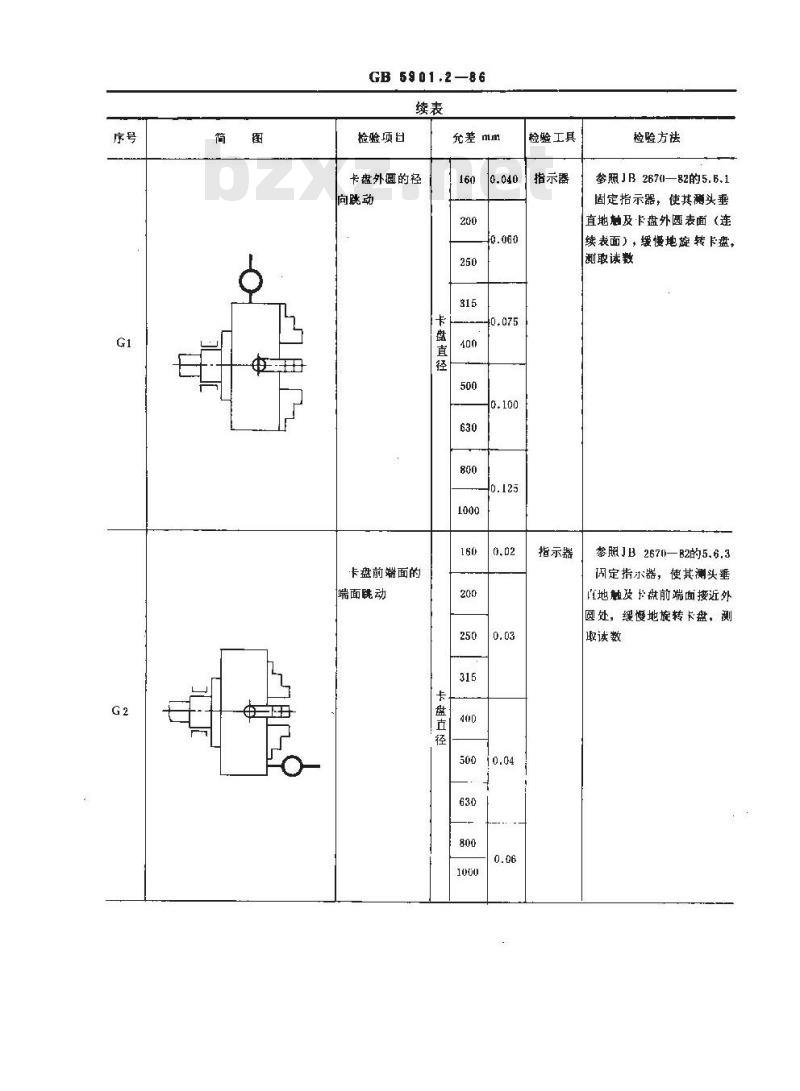

检验项目
卡盘外画的径
向跳动
卡盘前端面的
端面跳动
允差mm
检验工具
10.040指示器
指示器
检验方法
参照JB 267(—82的5,B,1
固定指示器，使其测头垂
直地触及卡盘外匾表面（连
续表面），缓慢地旋转下盘，
取读数
参照JB2670—B2的5.6.3
调定指示器，使其测头垂
直地触改扫盘前端面接近外
圆处，缓慢地旋转卡盘，测
取读数
GB 5901.286

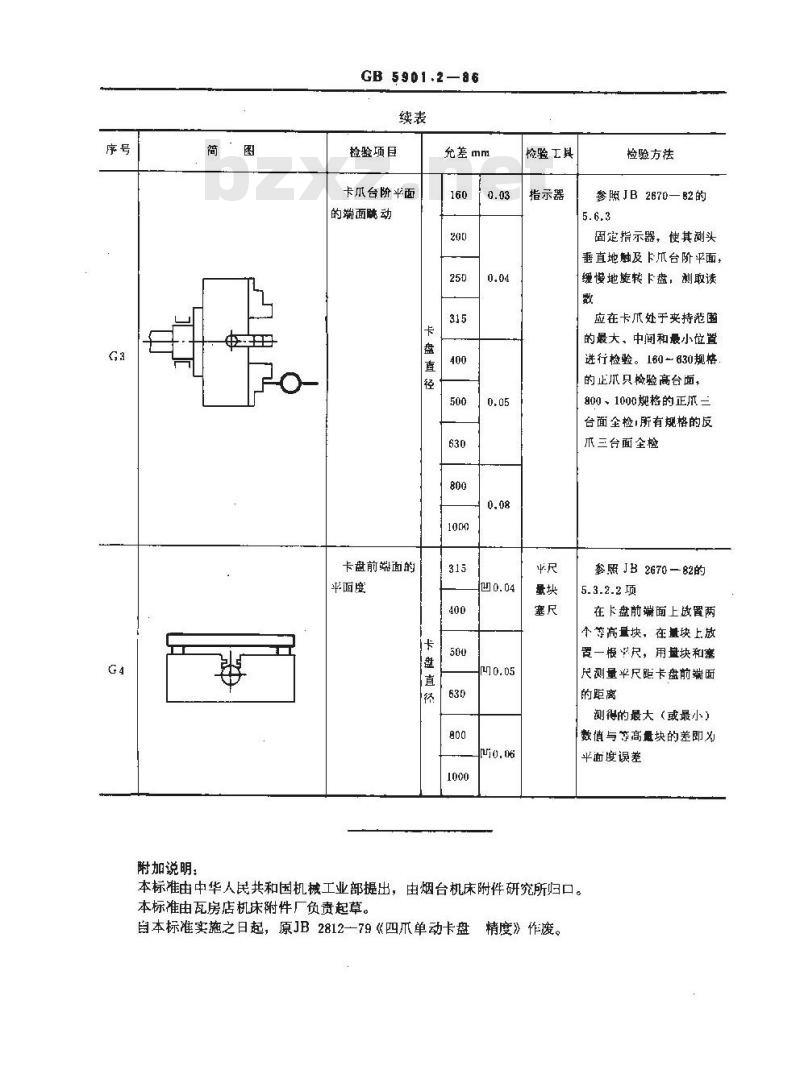

检验项目
卡瓜台阶平面
的端面既动
卡盘前端面的
平面度
允差mm
检验工具
指示器
检验方法
参照JB 2670—B2的
固定指示器，使其测头
垂直地触及下爪台阶平面，
缓慢地旋转下盘，测取读
应在卡瓜处于夹持范圈
的最大、中间和最小位置
进行检验。180～630规格
的止瓜只检验高台面，
800、1000规格的正爪=
台面全检1所有规格的反
张三台面全检
参照JB 2670—82的
5.3.2.2项
在下盘前端面上改置两
小等高量块，在量块上放
置一根尺，用盘块和塞
尺测量平尺距卡盘前端面
的距离
测得的最大（或最小）
数值与等高量块的差即
半面度误差
附加说明：
本标准由中华人民共和国机械工业部提出，由烟台机床附件研究所归口。本标准由瓦房店机床附件厂负责起草。自本标准实施之日起，原JB2812—79《四爪单动卡盘精度》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
