【国家标准(GB)】 四爪单动卡盘 技术条件

中华人民共和国国家标准
技术条件
四爪单动卡盘
Technical spec ifications

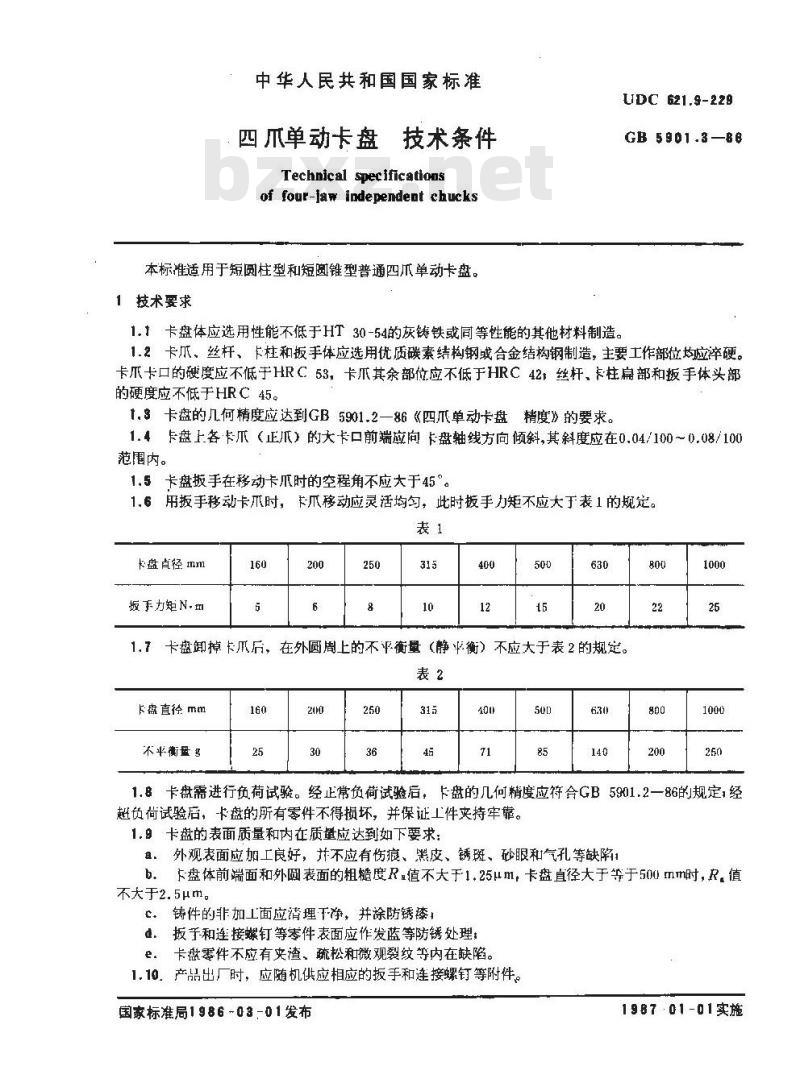

of four-jaw independentchucks本标准适用于短圆柱型和短圆锥型普通四爪单动卡盘。1技术要求
UDC 621.9-229
GB5901.3—86
1.1卡盘体应选用性能不低于HT30-54的灰铸铁或同等性能的其他材料制造。1.2卡爪、丝杆、卡柱和扳手体应选用优质碳素结构钢或合金结构钢制造，主要工作部位均应痒硬。卡爪卡口的硬度应不低于HRC53，卡爪其余部位应不低于HRC42，丝杆，柱扁部和扳手体头部的硬度应不低于HRC45。
1.3卡盘的几何精度应达到GB5901.2一86《四爪单动卡盘精度》的要求。1.4卡盘上各卡爪（正爪）的大卡口前端应向卡盘轴线方向倾斜，其斜度应在0.04/100～0.08/100范围内。
1.5卡盘扳手在移动卡爪时的空程角不应大于45。1.6用扳手移动卡爪时，卡爪移动应灵活均勾，此时扳手力矩不应大于表1的规定。表1
卡盘直径mm
板手力矩N.m
1.7卡盘卸掉卡瓜后，在外圆周上的不平衡量（静平衡）不应大于表2的规定。表2
下盘直径mmbzxZ.net
不平衡盘
1.8卡盘需进行负荷试验。经正常负荷试验后，卡盘的几何精度应符合GB5901.2一86的规定，经超负荷试验后，卡盘的所有零件不得损坏，并保证工件夹持牢靠。1.9卡盘的表面质量和内在质量应达到如下要求：a．外观表面应加工良好，并不应有伤痕、黑皮、锈斑、砂眼和气孔等缺陷b下盘体前端面和外圆表面的粗糙度R值不大于1.25μm，卡盘直径大于等于500mm时，R，值不大于2. 5μm。
c。铸件的非加上面应清理下净，并涂防锈漆，，扳于和连接螺钉等零件表面应作发蓝等防锈处理：e。卡盘零件不应有央渣、疏松和微观裂纹等内在缺陷。1.10．产品出厂时，应随机供应相应的扳手和连接螺钉等附件。国标准局1986~03-01发布
198701-01实施
GB 5901.3-86
1.11随机技术文件（使用说明书，合格证明书及装箱单）应符含JB/Z189一83《机床附件随机技术文件的编制》的规定。
2试验方法与检验规则

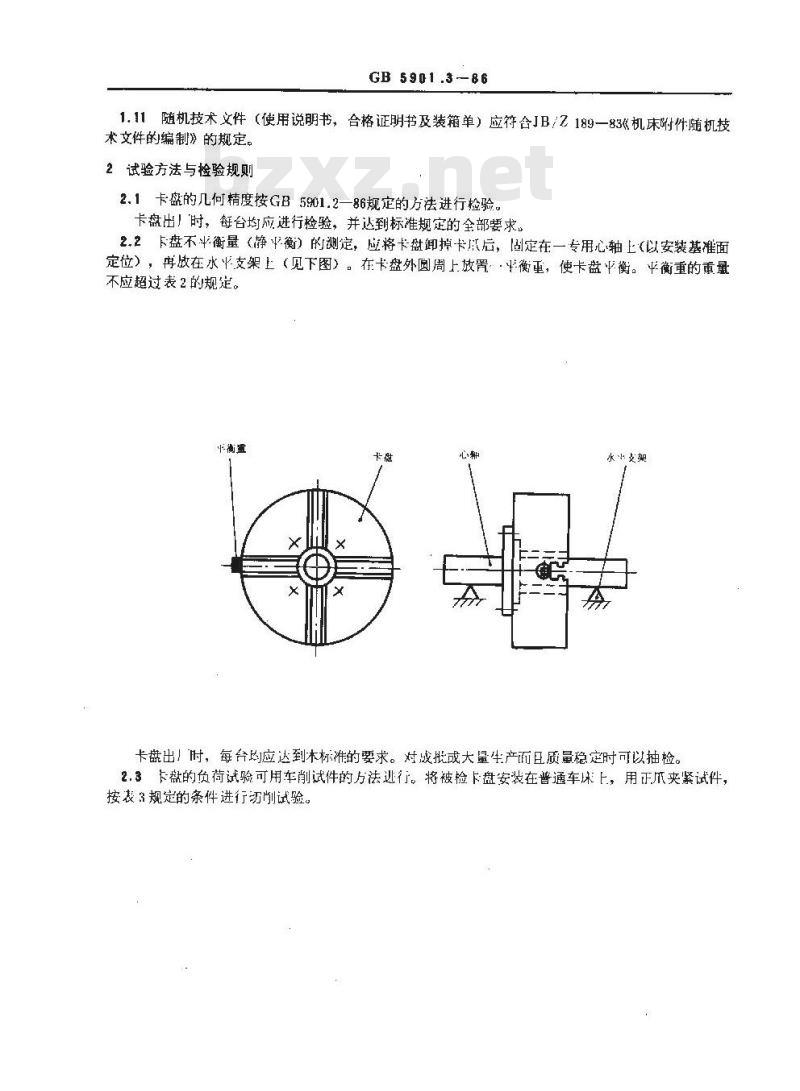

2.1卡盘的几何精度按GB5901.2—86规定的方法进行检验。卡盘出」时，每台均应进行检验，并达到标准规定的全部要求。2.2下盘不平衡量（静平衡）的测定，应将卡盘卸掉卡瓜后，固定在一专用心轴上（以安装基准面定位），再放在水支架上（见下图）。在卡盘外圆周上放置，衡重，使卡盘平衡。平衡重的重量不应超过表2的规定。
牛衡画
水小支架

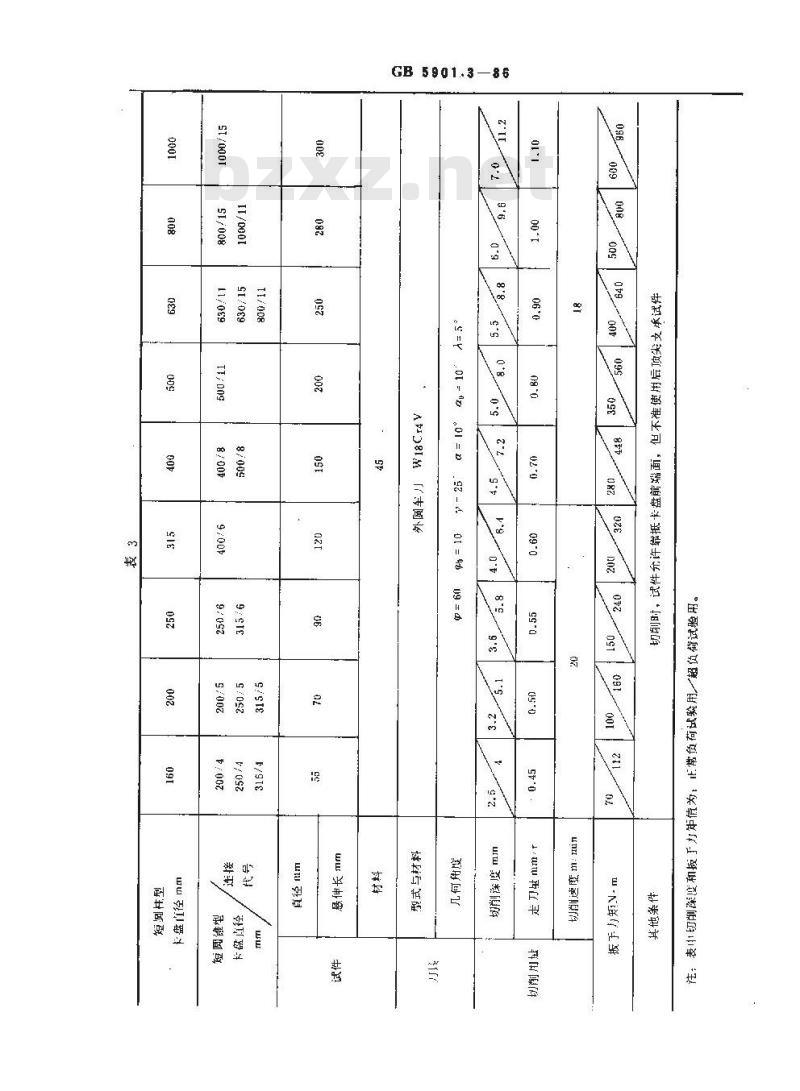

卡盘出！时，每台的应达到本标准的要求。对成批或大量生产而且质量稳定时可以抽检。2.3卡盘的负荷试验可用车削试件的方法逃行。将被检下盘安装在普通车床上，用正爪夹紧试件，按表3规定的条件进行切削试验。GB 5901.3—86
GB5901.3-86
卡盘经负荷试验后，应满足1.条的要求。产品质量稳定时，负荷试验可以抽查。每批抽查量正常负荷试验不少于3台，超负荷试验不少于1台。
可用仪器试验代替切削试验。
注；除以上规定的三项试验方法外，对技术要求中的其他各项要求不限定其检验方法，可按常规方法进行检验。2.4产品出厂时，须经制造厂检验部门检验合格，并附有相应的合格证明书。3标志和包装

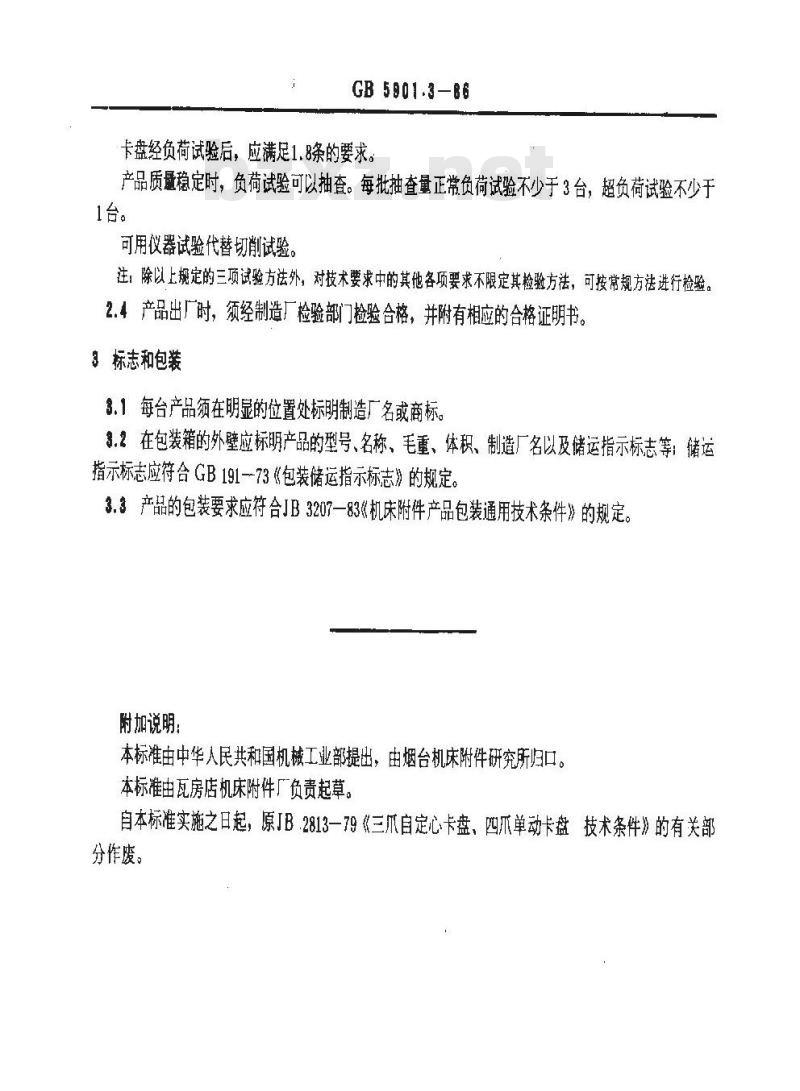

3.1每台产品须在明显的位置处标明制造厂名或商标。3.2在包装箱的外壁应标明产品的型号、名称、毛重、体积、制造厂名以及储运指示标志等；储运指示标志应符合GB191-73《包装储运指示标志》的规定。3.3产品的包装要求应符合JB3207—83《机床附件产品包装通用技术条件》的规定。附加说明：
本标准由中华人民共和国机械工业部提出，由烟台机床附件研究所归口。本标准由瓦房店机床附件厂负责起草。自本标准实施之日起，原JB.2813一79《三爪自定心卡盘，四爪单动卡盘技术条件》的有关部分作废。
