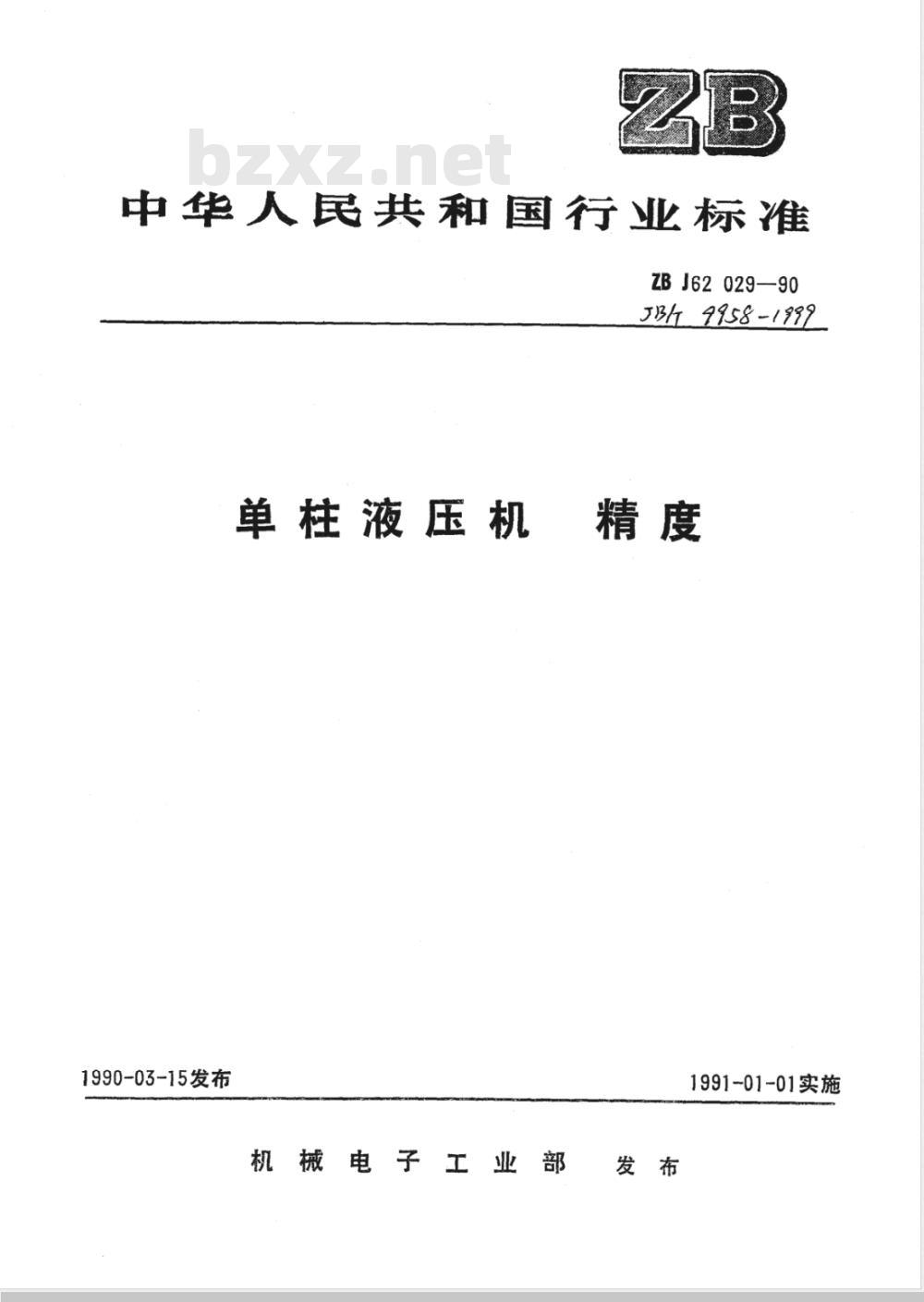

【机械行业标准(JB)】 单柱液压机 精度

中华人民共和国行业标准
ZB J62 029—90
339958-1992
单柱液压机
1990-03-15发布
1991-01-01实施
机械电子工业部

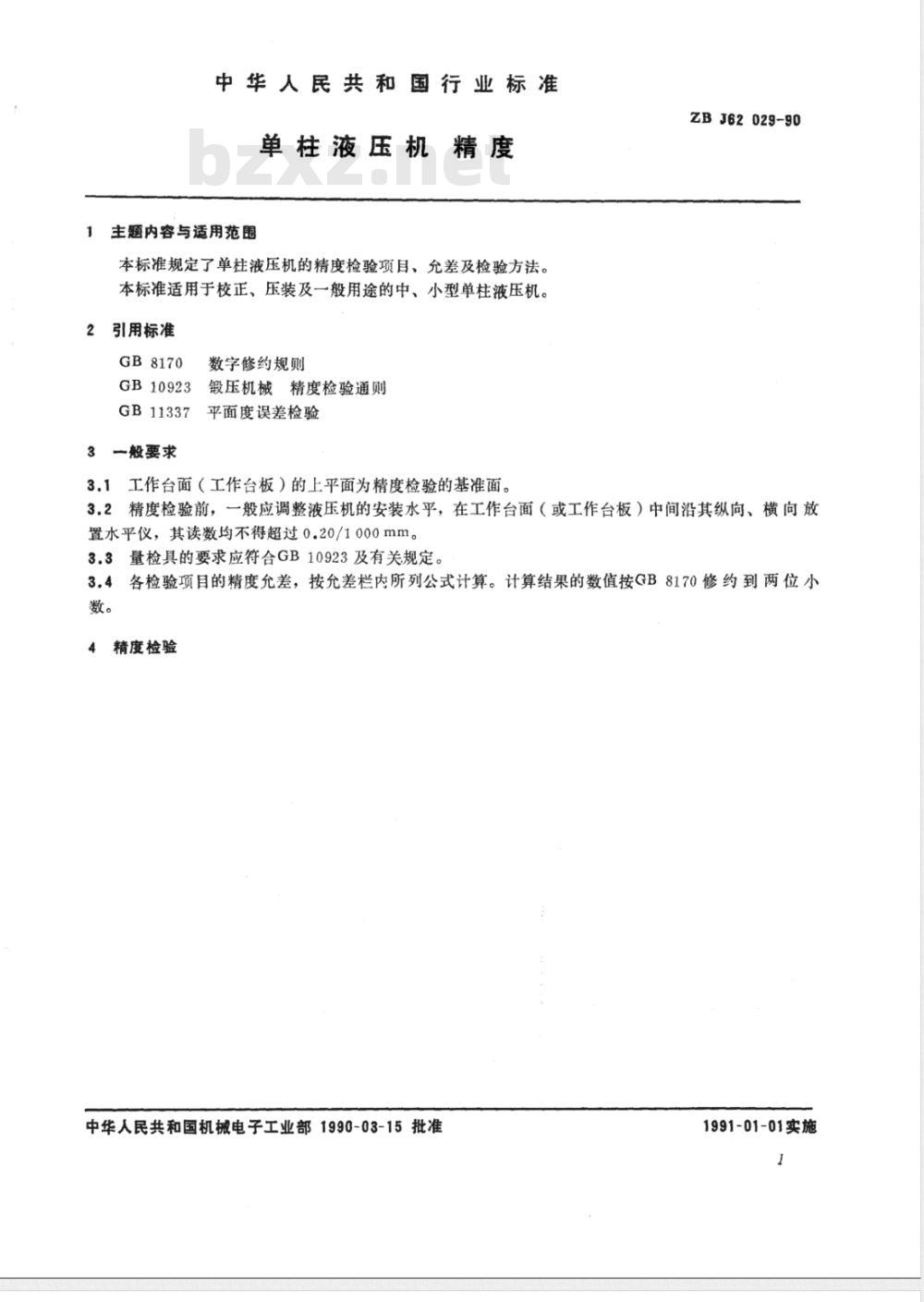

中华人民共和国行业标准
单柱液压机精度
主题内容与适用范围
本标准规定了单柱液压机的精度检验项目、允差及检验方法。本标准适用于校正、压装及一般用途的中、小型单柱液压机。引用标准
GB8170
数字修约规则
GB10923
锻压机械精度检验通则
GB11337平面度误差检验
一般要求
3.1工作台面（工作台板）的上平面为精度检验的基准面。ZBJ62029-90
3.2精度检验前，一般应调整液压机的安装水平，在工作台面（或工作台板）中间沿其纵向、横向放置水平仪，其读数均不得超过0.20/1000mm。3.3量检具的要求应符合GB10923及有关规定。3.4各检验项目的精度允差，按允差栏内所列公式计算。计算结果的数值按GB8170修约到两位小数。
精度检验
中华人民共和国机械电子工业部1990-03-15批准1991-01-01实施
ZBJ62029-90
：“（）
ZBJ62029-90wwW.bzxz.Net
伊wwcoZBJ62.029-90
ZBJ62029-90
+s:%+60
）#汇
ZB J62029-90

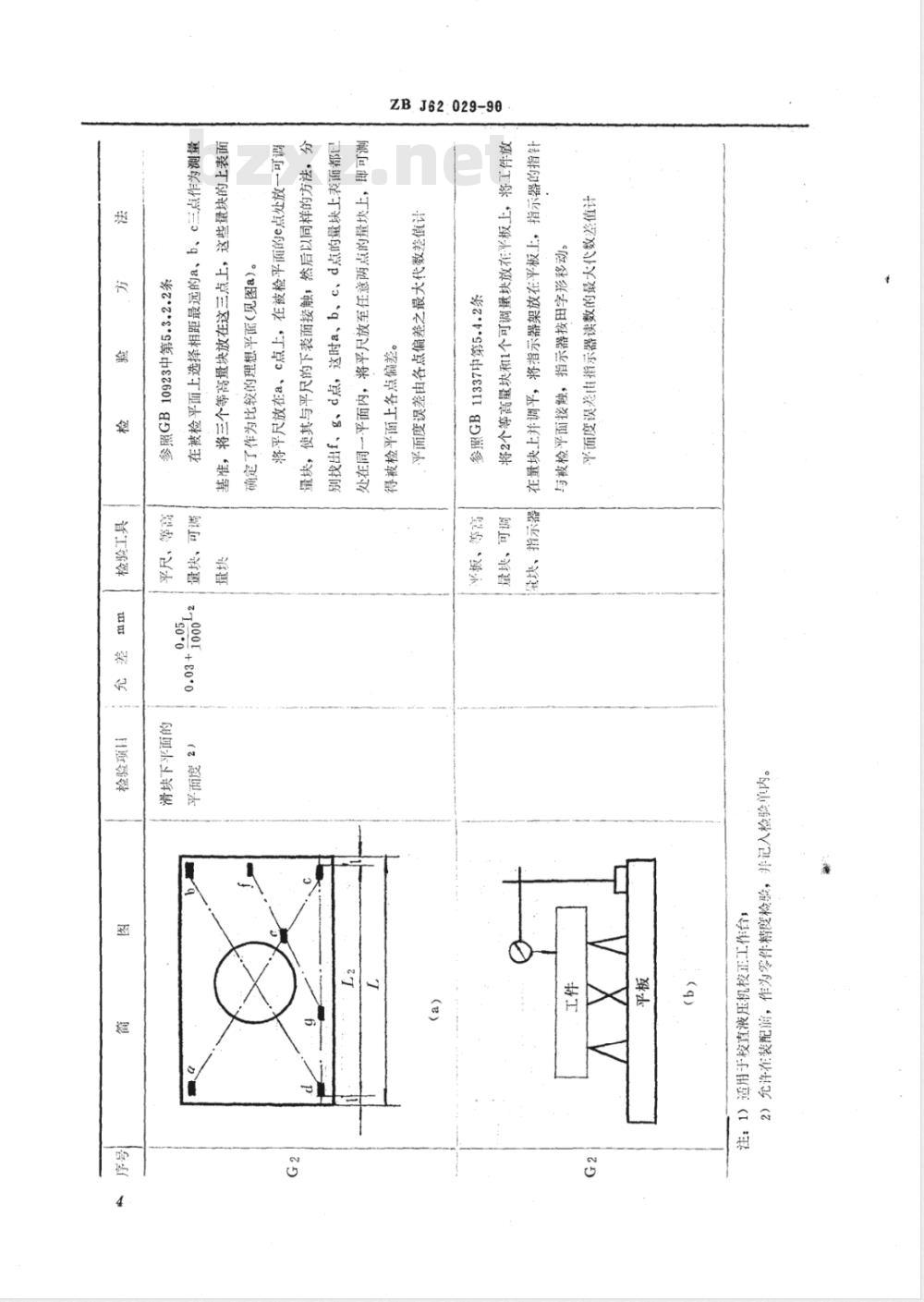

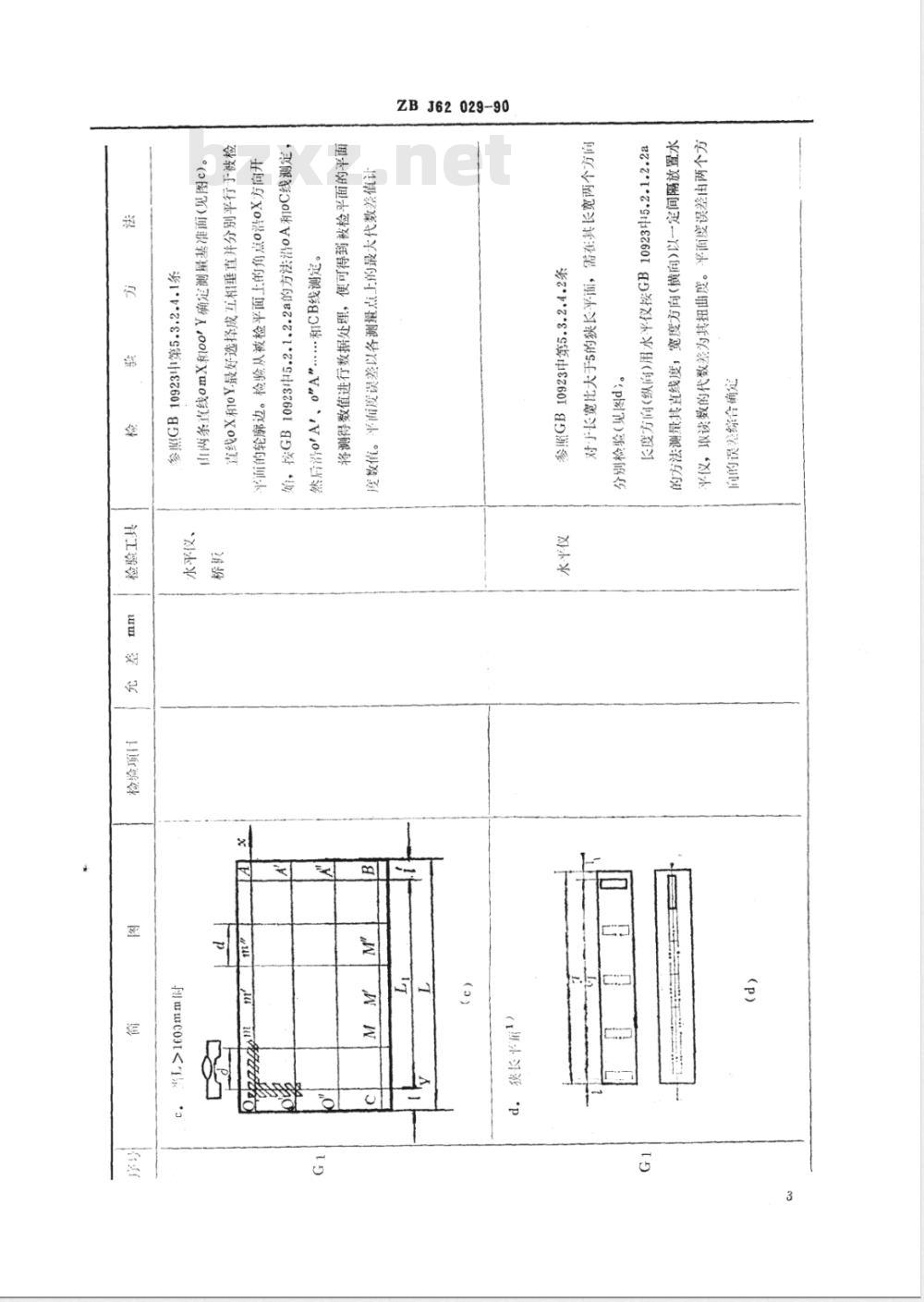

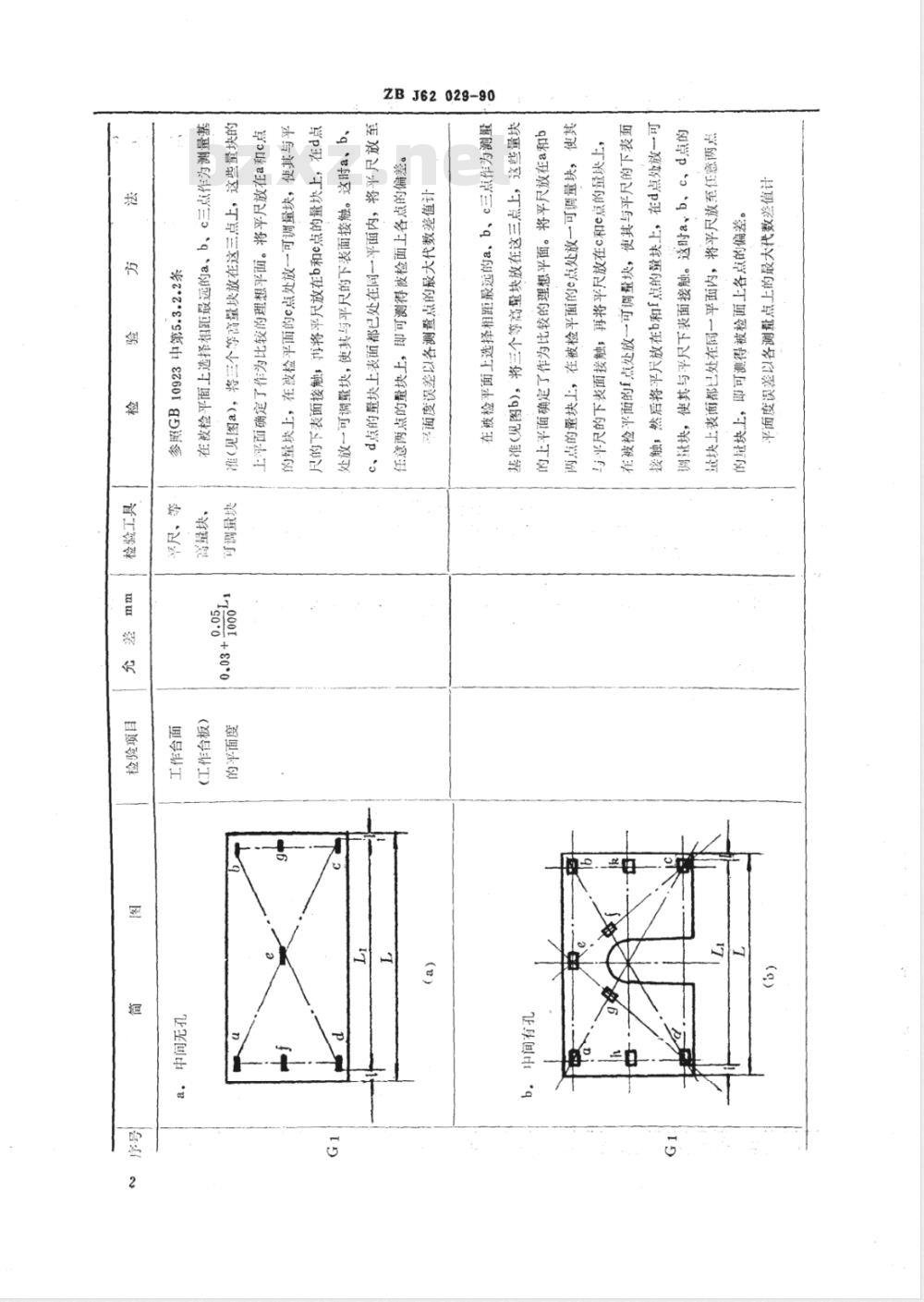

注：①L1一工作台面（或工作台板）的被测量长度，L=L-21。
②L2一滑块下平面的被测量长度，L2=L-21。
③S.--滑块行程的被测量长度。①L一一被测平面的最大长度。
③1一不计精度边缘尺寸。
对被测平面的四周边缘1≤
对中间孔及T形槽的四周边缘1≤L。③d--测量间距，d=（0.1~0.2）L，d≤500mm。附加说明：
本标准由锻压机械标准化技术委员会提出。本标准由机械电子工业部济南铸造锻压机械研究所归口。本标准由合肥锻压机床厂负责起草。本标准主要起草人：赵铁生朱学霞王石凤　张坚本标准自实施之日起，JB1292-85《单柱液压机精度》作废。中华人民共和国
行业标准
单柱液压机精度
ZBJ62029-—90
机械电子工业部标准化研究所出版(北京首体南路)
机械工业标准印刷厂印刷
(湖南长沙)
机械工业标准发行站发行
（湖南长沙市望城坡》
开本880×12301
印张音字数12千字
1992年3月第一版
1992年8月第一次印刷
1-1-1-76
