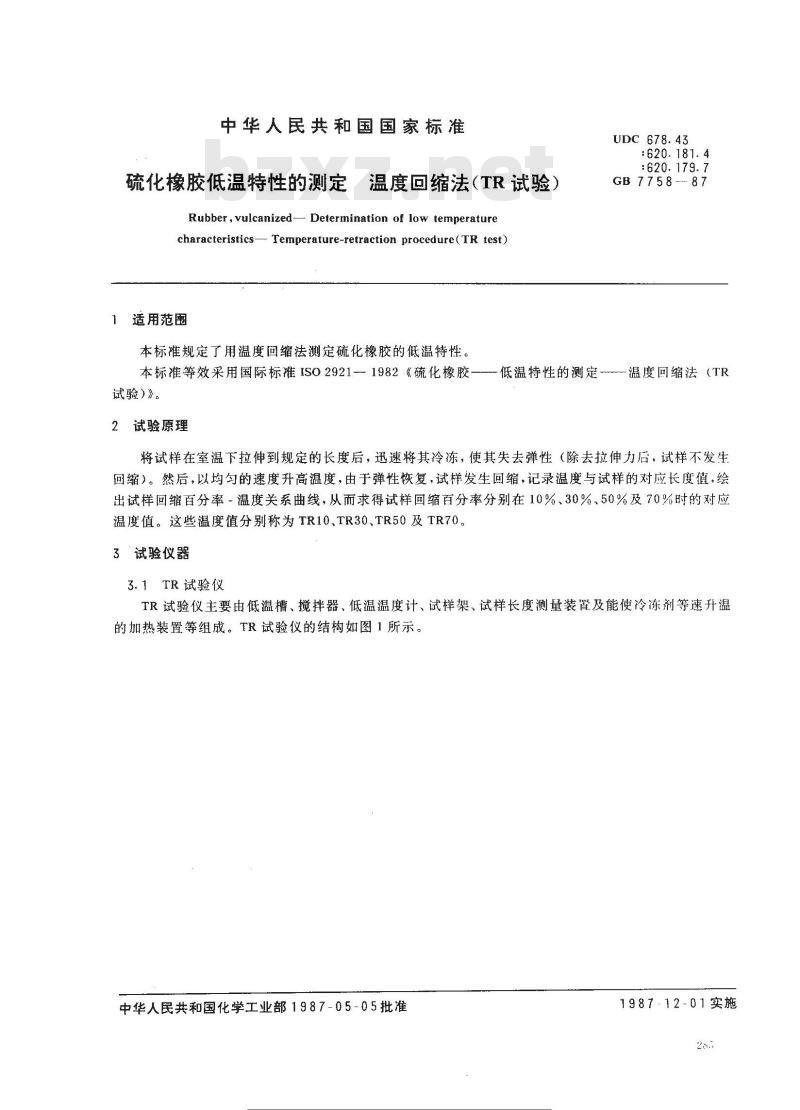

中华人民共和国国家标准
硫化橡胶低温特性的测定
温度回缩法（TR试验）
Rubber,vulcanized Determination of low temperaturecharacteristics— Temperature-retraction procedure(TR test)适用范围
本标准规定了用温度回缩法测定硫化橡胶的低温特性。UDC 678. 43
:620. 181.4此内容来自标准下载网
:620.179.7
GB77 5 8 - 87
本标准等效采用国际标准ISO2921-1982《硫化橡胶—--低温特性的测定-温度回缩法（TR试验)》。
2试验原理
将试样在室温下拉伸到规定的长度后，迅速将其冷冻，使其失去弹性（除去拉伸力后，试样不发生回缩）。然后，以均匀的速度升高温度，由于弹性恢复，试样发生回缩，记录温度与试样的对应长度值，绘出试样回缩百分率－温度关系曲线，从而求得试样回缩百分率分别在10%、30%、50%及70%时的对应温度值。这些温度值分别称为TR10、TR30、TR50及TR70。3试验仪器
3.1TR试验仪
TR试验仪主要由低温槽、搅拌器、低温温度计、试样架、试样长度测量装置及能使冷冻剂等速升温的加热装置等组成。TR试验仪的结构如图1所示。中华人民共和国化学工业部1987-05-05批准下减造罗
198712-01实施
GB7758—87

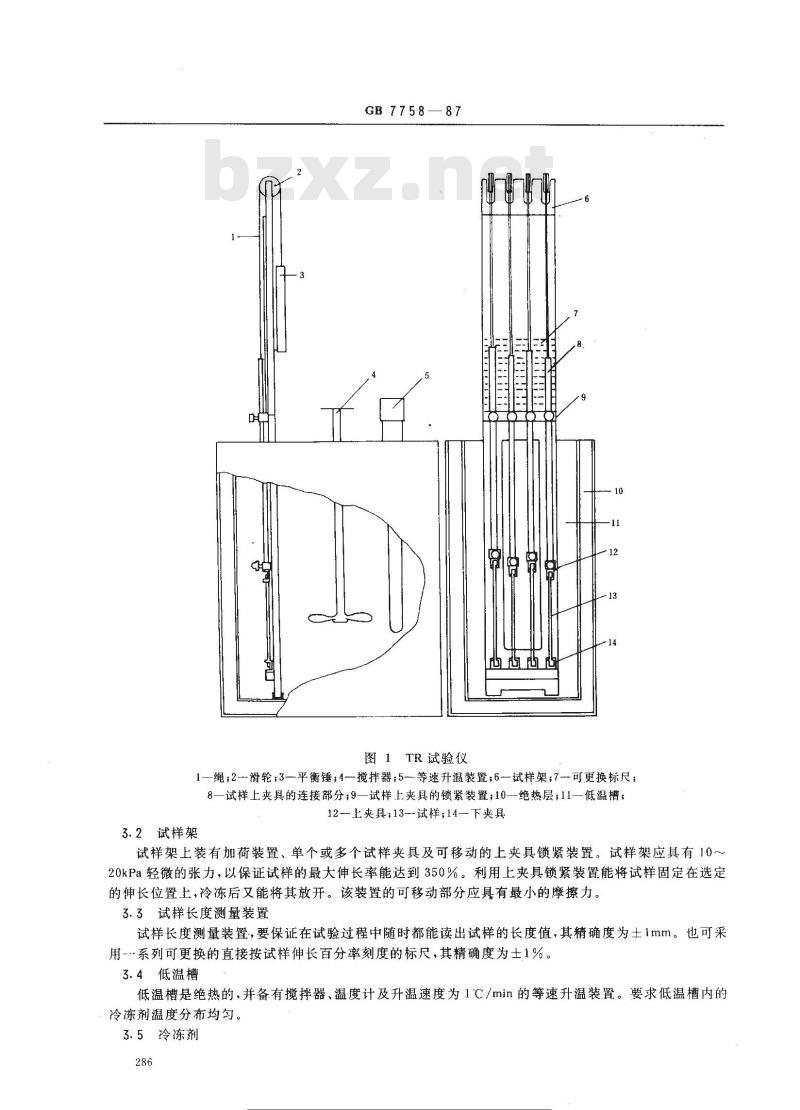

图 1TR试验仪
心心心起
1一绳，2滑轮；3—平衡锤，4-搅拌器；5等速升温装置；6试样架；7可更换标尺，8一试样上夹具的连接部分；9一试样上夹具的锁紧装置；10一绝热层，11一低温槽；12上夹具；13-试样；14-下夹具3.2试样架
试样架上装有加荷装置、单个或多个试样夹具及可移动的上夹具锁紧装置。试样架应具有10～20kPa轻微的张力，以保证试样的最大伸长率能达到350%。利用上夹具锁紧装置能将试样固定在选定的伸长位置上，冷冻后又能将其放开。该装置的可移动部分应具有最小的摩擦力。3.3试样长度测量装置
试样长度测量装置，要保证在试验过程中随时都能读出试样的长度值，其精确度为土1mm。也可采用-系列可更换的直接按试样伸长百分率刻度的标尺，其精确度为士1%。3.4低温槽
低温槽是绝热的，并备有搅拌器、温度计及升温速度为1℃/min的等速升温装置。要求低温槽内的冷冻剂温度分布均匀。
3.5冷冻剂
GB 77 5 8 -- 87

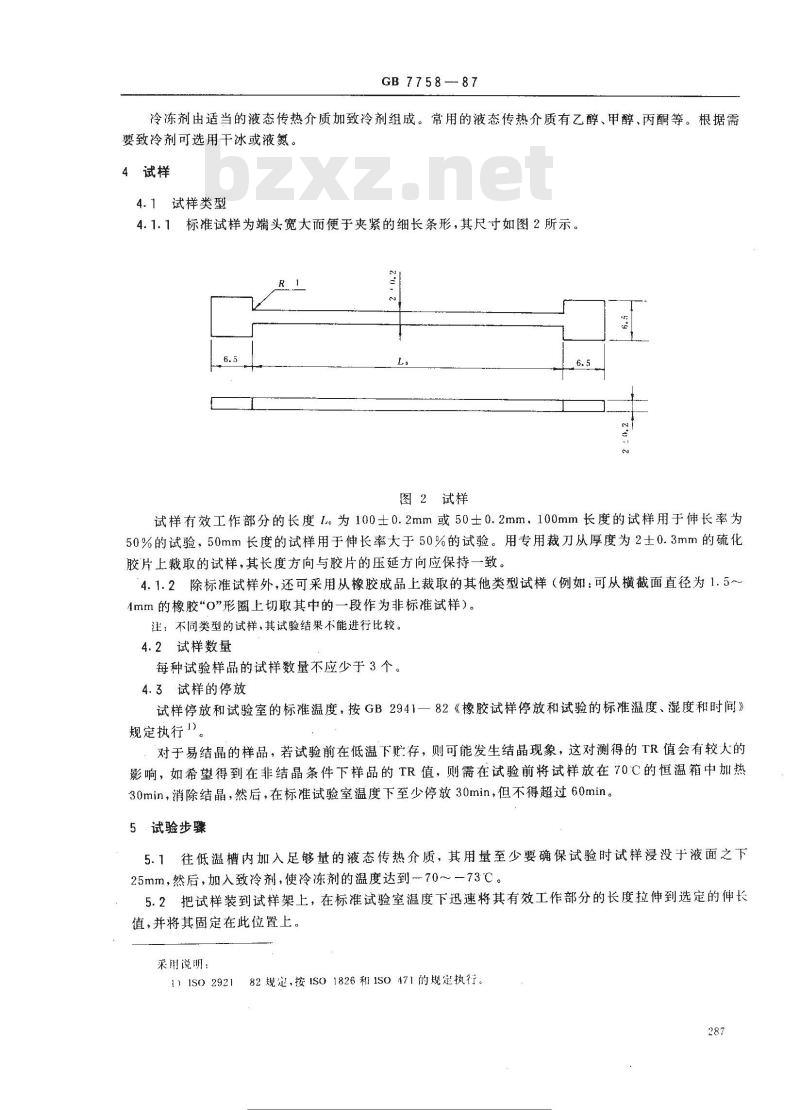

冷冻剂由适当的液态传热介质加致冷剂组成。常用的液态传热介质有乙醇、甲醇、丙酮等。根据需要致冷剂可选用干冰或液氮。
4试样
4.1试样类型
4.1.1标准试样为端头宽大而便于夹紧的细长条形，其尺寸如图2所示。R
图2２试样
试样有效工作部分的长度l为100士0.2mm或50士0.2mm，100mm长度的试样用于伸长率为50%的试验，50mm长度的试样用于伸长率大于50%的试验。用专用裁刀从厚度为2士0.3mm的硫化胶片上裁取的试样，其长度方向与胶片的压延方向应保持一致。4.1.2除标准试样外，还可采用从橡胶成品上裁取的其他类型试样（例如：可从横截面直径为1.5~4mm的橡胶“o\形圈上切取其中的一段作为非标准试样）。注：不同类型的试样，其试验结果不能进行比较。4.2试样数量
每种试验样品的试样数量不应少于3个。4.3试样的停放
试样停放和试验室的标准温度，按GB2941一82《橡胶试样停放和试验的标准温度、度和时间》规定执行1)。
对于易结晶的样品，若试验前在低温下贮存，则可能发生结晶现象，这对测得的TR值会有较大的影响，如希望得到在非结晶条件下样品的TR值，则需在试验前将试样放在70C的恒温箱中加热30min，消除结晶，然后，在标准试验室温度下至少停放30min，但不得超过60min。5试验步骤
5.1往低温槽内加入足够量的液态传热介质，其用量至少要确保试验时试样浸没于液面之下25mm，然后，加入致冷剂，使冷冻剂的温度达到70～—73℃。5.2把试样装到试样架上，在标准试验室温度下迅速将其有效工作部分的长度拉伸到选定的伸长值，并将其固定在此位置上。
采用说明：
1）1SO292182规定，按ISO1826和1SO471的规定执行。287
标准搜变网

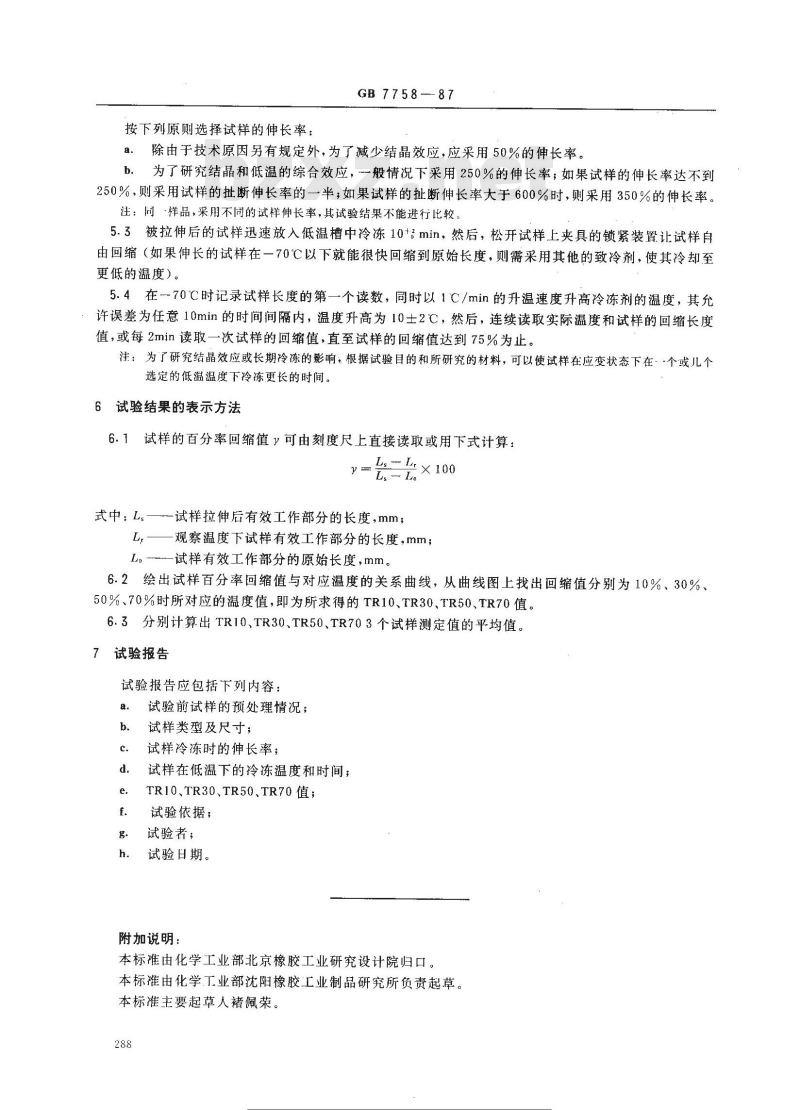

按下列原则选择试样的伸长率：GB 7758 - 87
a。除由于技术原因另有规定外，为了减少结晶效应，应采用50%的伸长率。b.为了研究结晶和低温的综合效应，一般情况下采用250%的伸长率；如果试样的伸长率达不到250%，则采用试样的扯断伸长率的一半；如果试样的扯断伸长率大于600%时，则采用350%的伸长率。注：同样品，采用不同的试样伸长率，其试验结果不能进行比较。5.3被拉伸后的试样迅速放入低温槽中冷冻10tmin，然后，松开试样上夹具的锁紧装置让试样自由回缩（如果伸长的试样在一70℃以下就能很快回缩到原始长度，则需采用其他的致冷剂，使其冷却至更低的温度）。
5.4在70℃时记录试样长度的第一个读数，同时以1℃/min的升温速度升高冷冻剂的温度，其允许误差为任意10min的时间间隔内，温度升高为10士2℃，然后，连续读取实际温度和试样的回缩长度值，或每2min读取一次试样的回缩值，直至试样的回缩值达到75%为止，注：为了研究结晶效应或长期冷冻的影响，根据试验目的和所研究的材料，可以使试样在应变状态下在-·个或儿个选定的低温温度下冷冻更长的时间。6试验结果的表示方法
6.1试样的百分率回缩值可由刻度尺上直接读取或用下式计算：Ls L,
式中：—
试样拉伸后有效工作部分的长度，mm；-观察温度下试样有效工作部分的长度，mm；L
L。试样有效工作部分的原始长度，mm。6.2绘出试样百分率回缩值与对应温度的关系曲线，从曲线图上找出回缩值分别为10%、30%、50%、70%时所对应的温度值，即为所求得的TR10、TR30、TR50、TR70值。6.3分别计算出TR10、TR30、TR50、TR703个试样测定值的平均值。7试验报告
试验报告应包括下列内容：
试验前试样的预处理情况；
试样类型及尺寸；
试样冷冻时的伸长率；
试样在低温下的冷冻温度和时间；TR10、TR30、TR50、TR70值；
试验依据；
试验者；
试验日期。
附加说明：
本标准由化学工业部北京橡胶工业研究设计院归口。本标准由化学工业部沈阳橡胶工业制品研究所负责起草。本标准主要起草人褚佩荣。
