【国家标准(GB)】 用在腐蚀条件下的搪玻璃设备的高电压试验方法

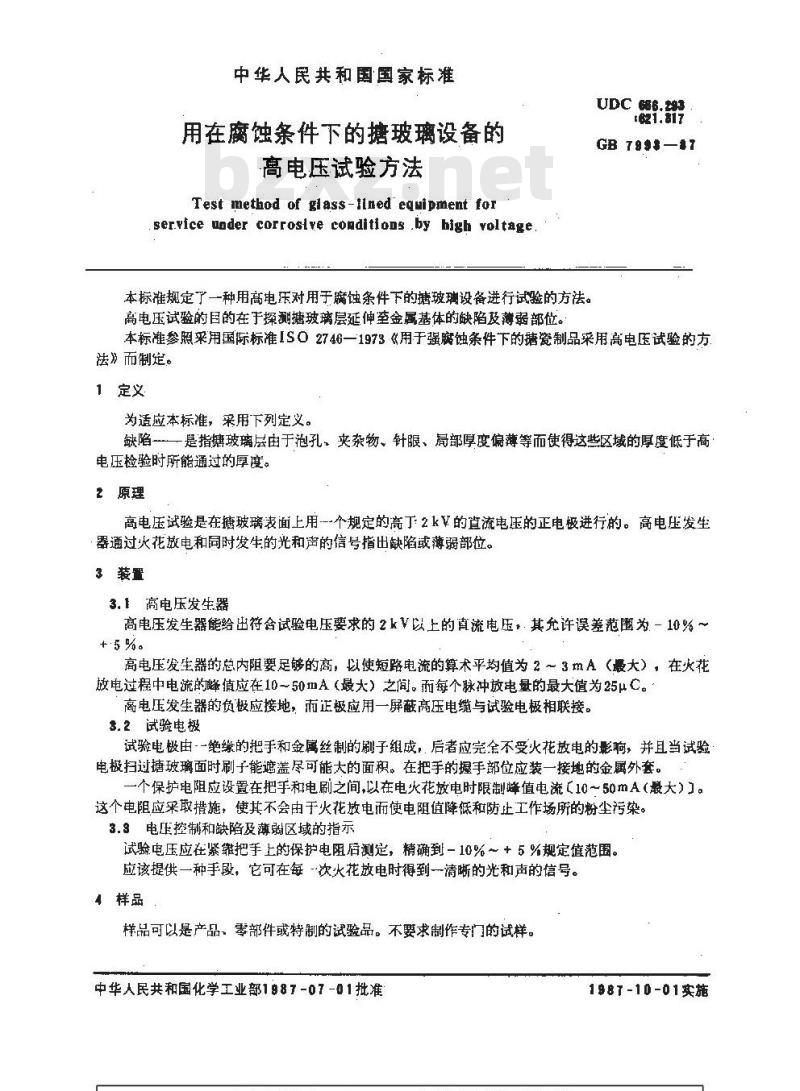

中华人民共和国国家标准
用在腐蚀条件下的塘玻璃设备的高电压试验方法
Test method of glass -llned' equipment forservice under corrosive conditions ,by high voltage.本标准规定了一种用高电压对用于腐蚀条件下的糖玻璃设备进行试验的方法。高电压试验的目的在于探测塘玻璃层延伸室金属基体的缺陷及薄弱部位。UDC 666.293
t621. 817
GB 799—+7
本标准参照采用国际标准ISO2746一1973《用于强腐蚀条件下的糖瓷制品采用高电压试验的方法》而制楚。
1定义
为适应本标准，采用下列定义。缺陷一是指携玻璃层由于泡孔、夹杂物、针眼、局部厚度偏薄等而使得这些区域的厚度低于高电压检验时所能通过的厚度。
2原理
高电压试验是在糖玻璃表面上用一个规定的高于2kV的直流电压的正电极进行的。高电压发生器通过火花放电和同时发生的光和声的信号指出缺陷或薄弱部位。3装置
3.1高电压发生器
高电压发生器能给出符合试验电压要求的 2 kV以上的直流电压， 其允许误差范围为 -10% ~+ 5%。
高电压发生器的总内阻要足够的高，以使短路电流的算术平均值为2～3mA（最大），在火花放电过程中电流的解值应在10~50mA（最大）之间。而每个脉冲放电量的最大值为25μC。高电压发生器的负极应接地，而正极应用一屏蔽高压电缆与试验电极相联接。3.2试验电极
试验电极由·一绝缘的把手和金属丝制的刷子组成，后者应完全不受火花放电的影响，并且当试验电极扫过糖玻璃面时刷子能遮盖尽可能大的面积。在把手的握手部位应装一接地的金属外套。个保护电阻应设置在把手和电刷之间，以在电火花放电时限制峰值电流（10～50mA（最大）】。这个电阻应采取措施，使其不会由于火花放电而使电阻值降低和防止工作场所的粉尘污染。3.3电压控制和缺陷及薄弱区域的指示试验电压应在紧靠把手上的保护电阻后测定，精确到-10%～+5%规定值范围。应该提供一种手段，它可在每-次火花放电时得到一清晰的光和声的信号。4样品www.bzxz.net
样品可以是产品，零部件或特制的试验品。不要求制作专门的试样。中华人民共和国化学工业部1987-07-01批准198T-10-01实施

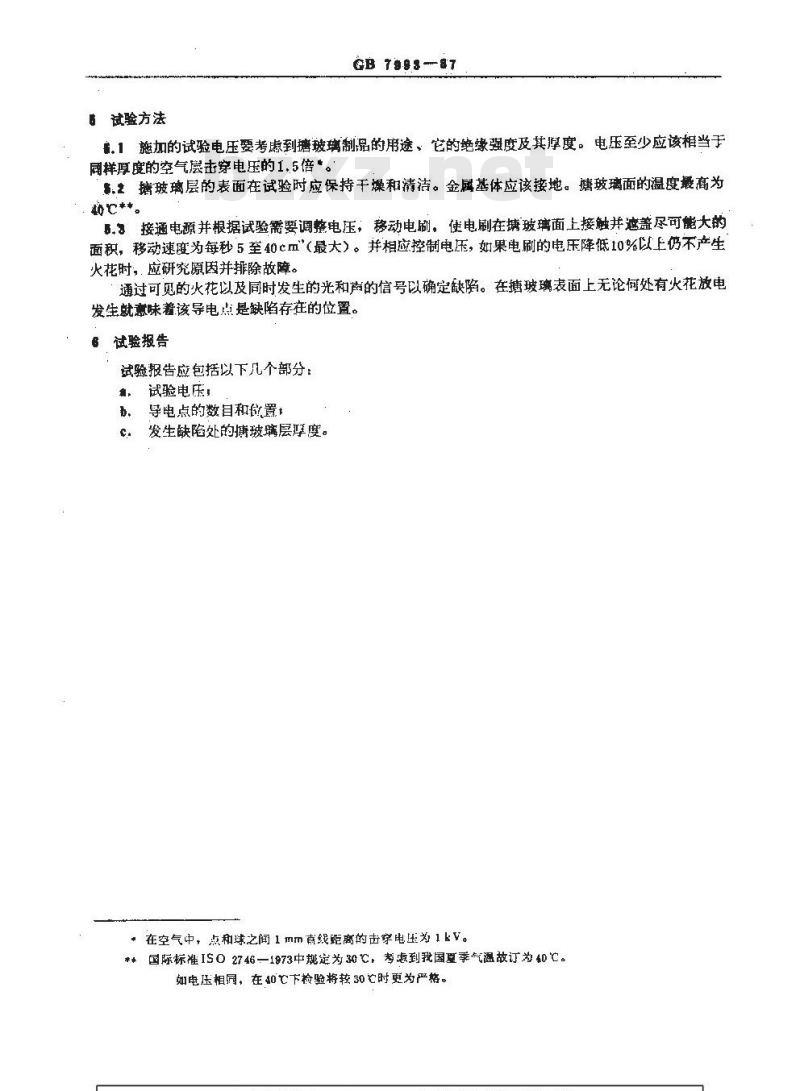

5试验方法
GB 799s--87
.1施加的试验电压要考虑到糖玻璃制品的用途，它的绝缘强度及其厚度。电压至少应该相当于同样厚度的空气层击穿电压的1.5倍*。3.2塘玻璃层的表面在试验时应保持干燥和清洁。金属基体应该接地。塘玻璃面的温度最高为40 **。
8.。接通电源并根据试验需要调整电压，移动电刷。使电刷在玻璃面上接触并遮盖尽可能大的面积，移动速度为每秒5至40cm（最大）。并相应控制电压，如果电刷的电压降低10%以上仍不产生火花时，应研究原因并排除故障。通过可见的火花以及同时发生的光和声的信号以确定缺陷。在塘玻璃表面上无论何处有火花放电发生就意味着该导电点是缺陷存在的位置。试验报告
试验报告应包括以下几个部分：试验电压：
导电点的数目和位置t
发生缺陷处的博玻璃层厚度。
，在空气中，点和球之间1mm南线距离的击穿电压为1kV。*：国际标准IS02746—1973中规定为30℃，考惠到我国夏季气温故订为40℃。如电压相同，在40下检验将较它时更为严格。GB7998--87

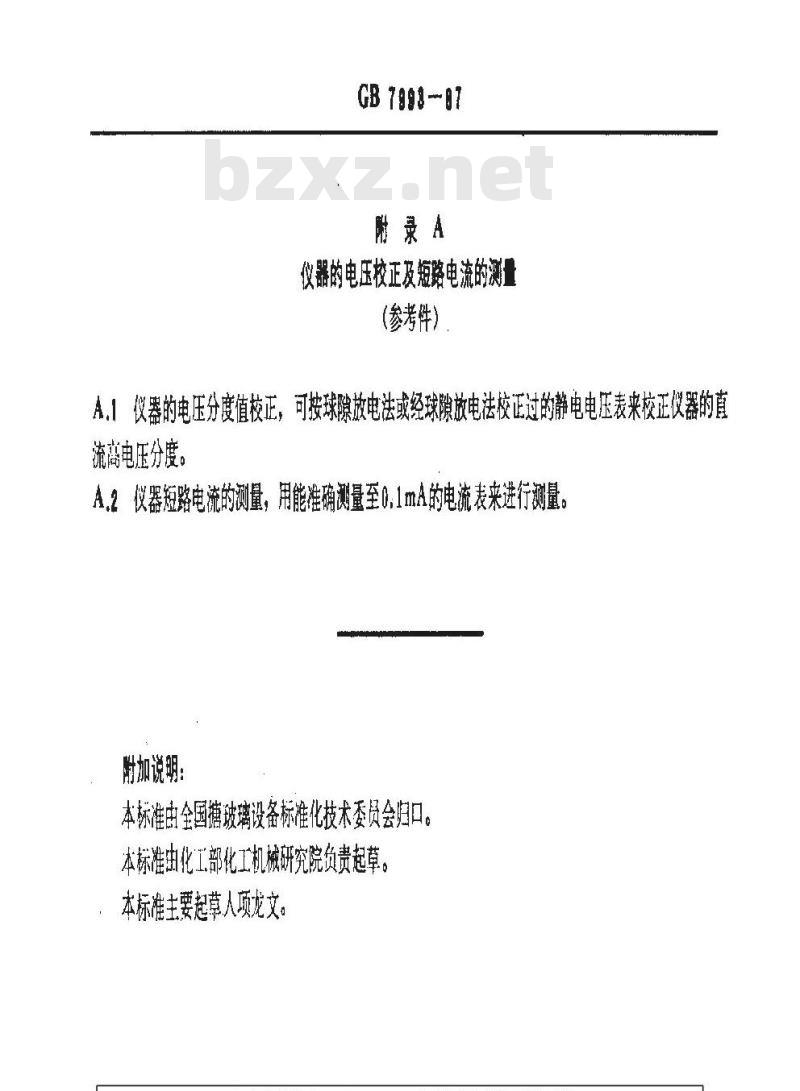

附录A
仪器的电压校正及短路电流的测量（参考件）
A.1仪器的电压分度值校正，可按球隙放电法或经球隙放电法校正过的静电电压表来校正仪器的直流高电压分度。
A.2仪器短路电流的测量，用能准确测量至0.1mA的电流表来进行测量。附加说明：
本标准由全国糖玻璃设备标准化技术委员会归口。本标准由化工部化工机械研究院负责起草。本标准主要起草人项龙文。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
