【国家标准(GB)】 纺织玻璃纤维 机织物 拉伸断裂强力和断裂伸长的测定(条样法)

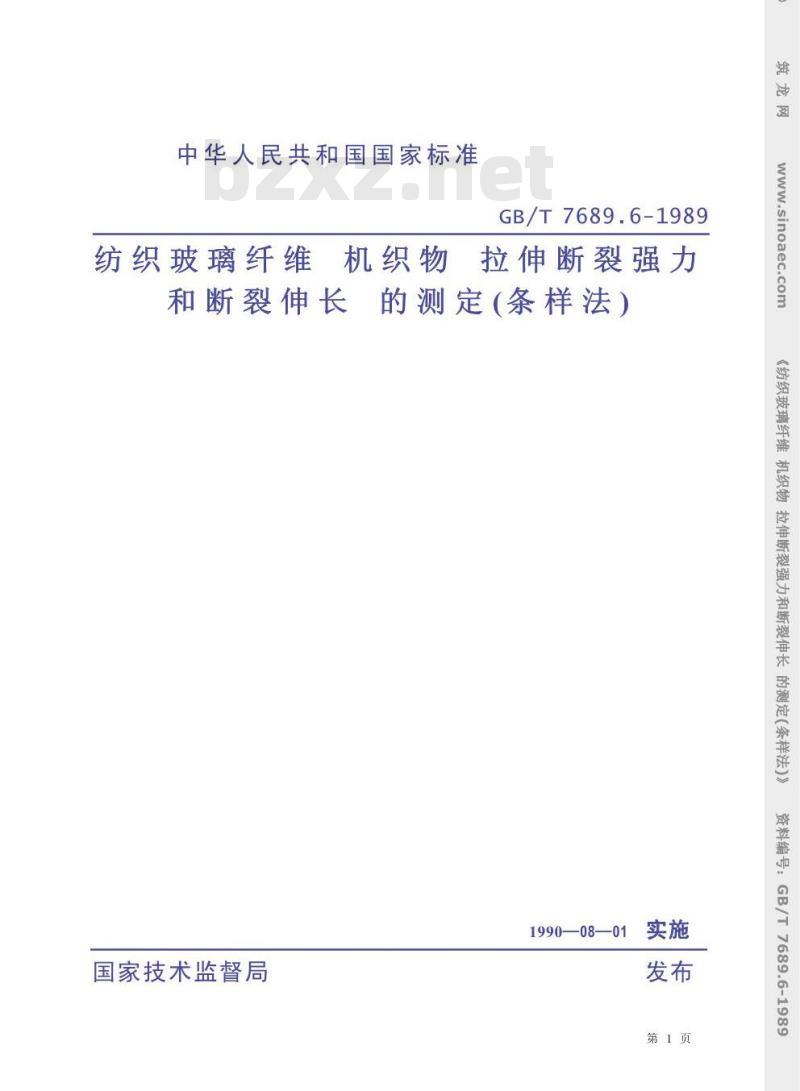

中华人民共和国国家标准
GB/T7689.6-1989
机织物拉伸断裂强力
纺织玻璃纤维
和断裂伸长的测定（条样法）
1990—08—01实施
国家技术监督局
第1页
sinoaec.com
《纺织玻璃纤维机织物
拉伸断裂强力和断裂伸长的测定（条样法）》资料编号：
GB/T7689.6-1989

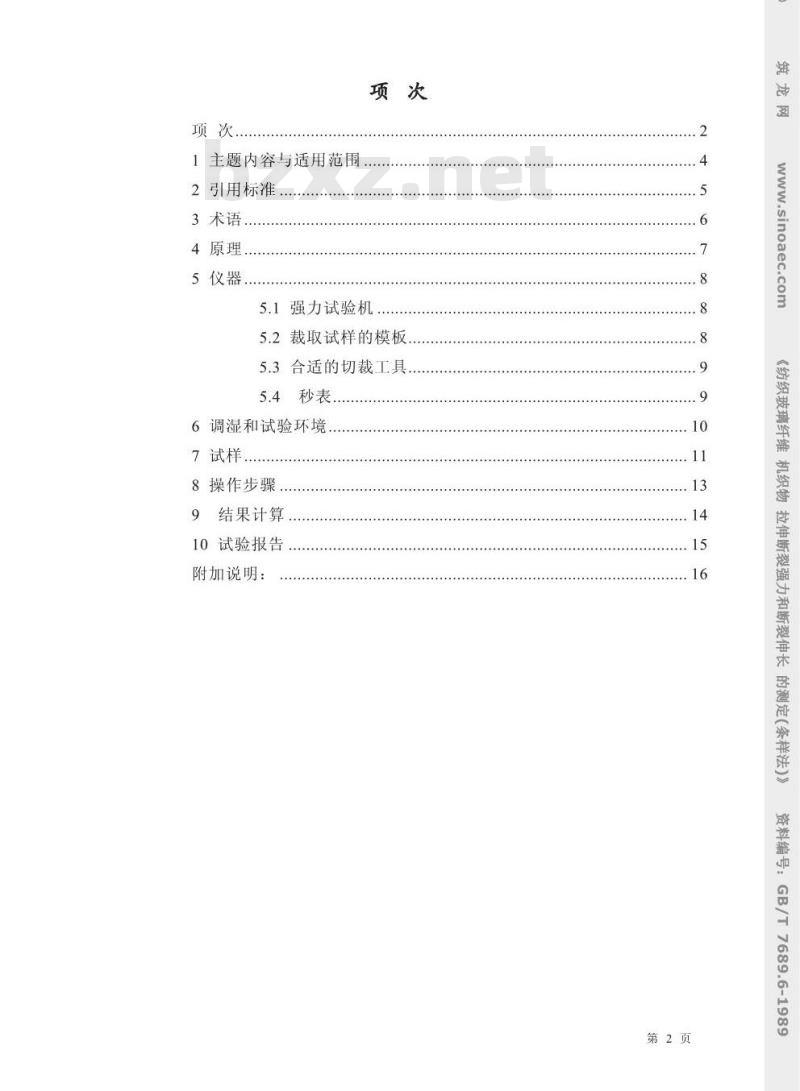

1主题内容与适用范围
2引用标准
4原理
5仪器
5.1强力试验机
5.2裁取试样的模板
5.3合适的切裁工具，
5.4秒表．
6调湿和试验环境，
7试样
8操作步骤
9结果计算
10试验报告
附加说明：
第2页
.sinoaec.com
《纺织玻璃纤维
机织物
拉伸断裂强力和断裂伸长
的测定(条样法)》
资料编号：
7689.6-1989
J拉伸断强力和断

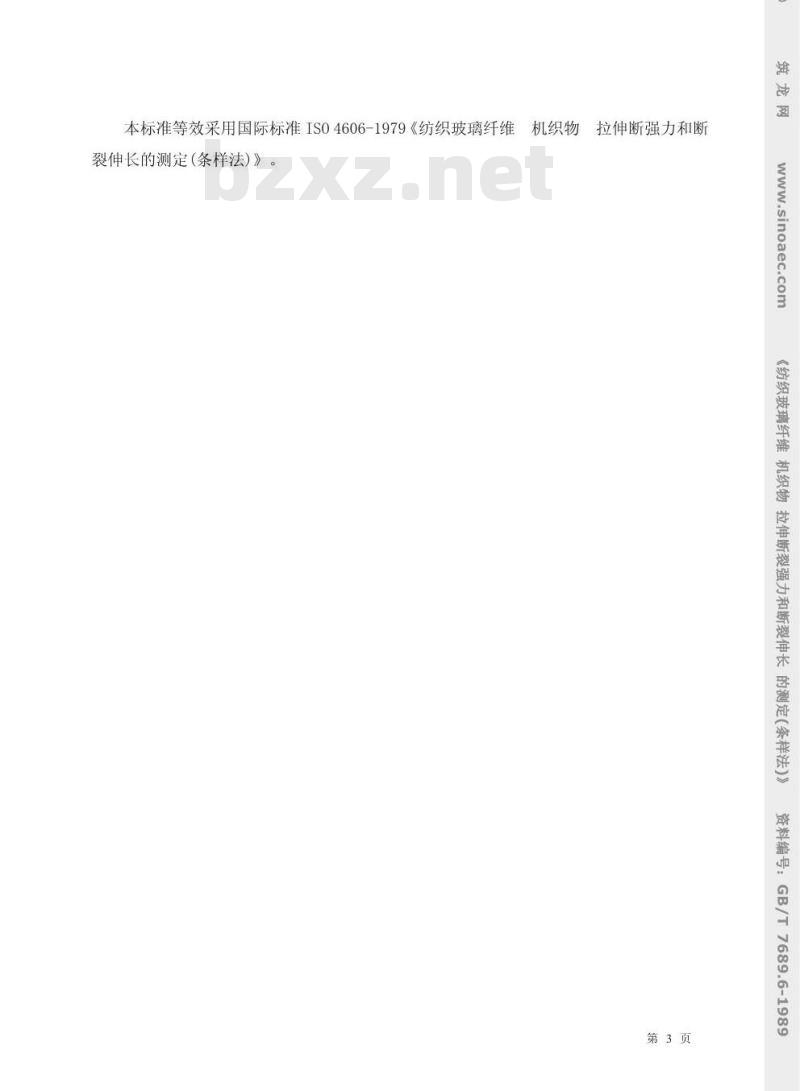

本标准等效采用国际标准IS04606-1979《纺织玻璃纤维机织物sinoaec.com
裂伸长的测定（条样法)》
拉伸断裂强力和断裂伸长
《纺织玻璃纤维
机织物
的测定(条样法)》
资料编
7689.6-1989
第3页

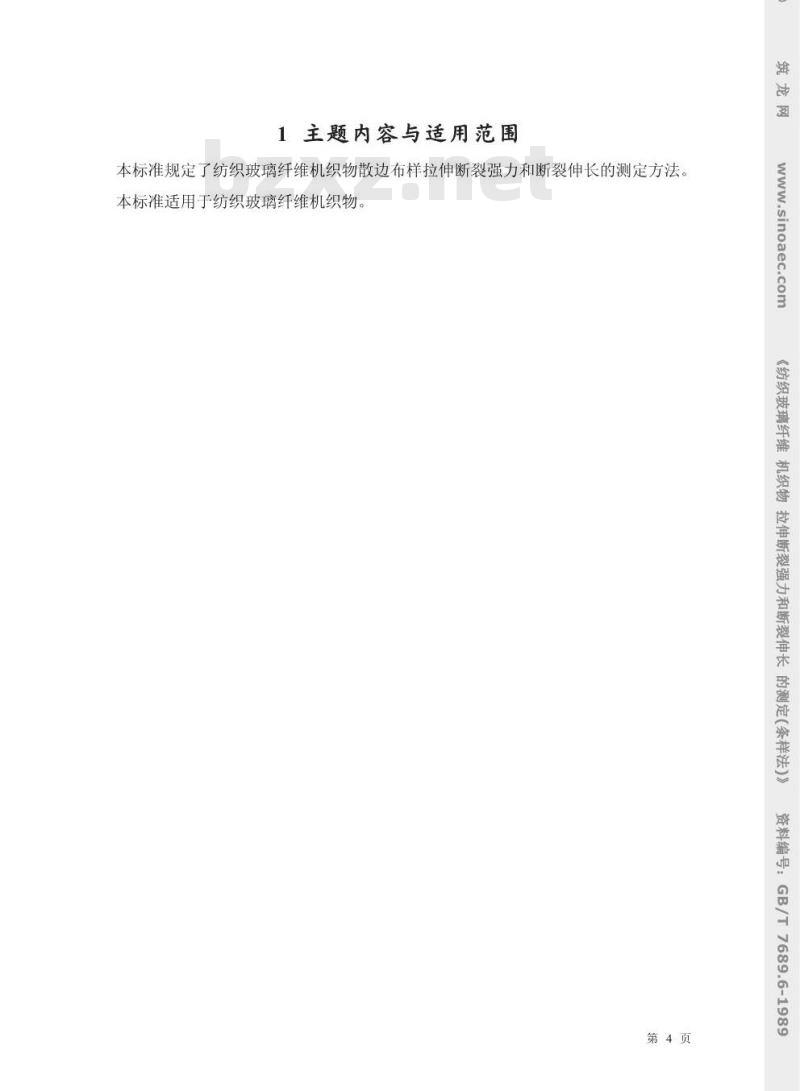

1主题内容与适用范围
.sinoaec.com
本标准规定了纺织玻璃纤维机织物散边布样拉伸断裂强力和断裂伸长的测定方法。本标准适用于纺织玻璃纤维机织物拉伸断裂强力和断裂伸十
《纺织玻璃纤维bzxz.net
机织物
的测定（条样法）》
资料编
7689.6-1989
第4页

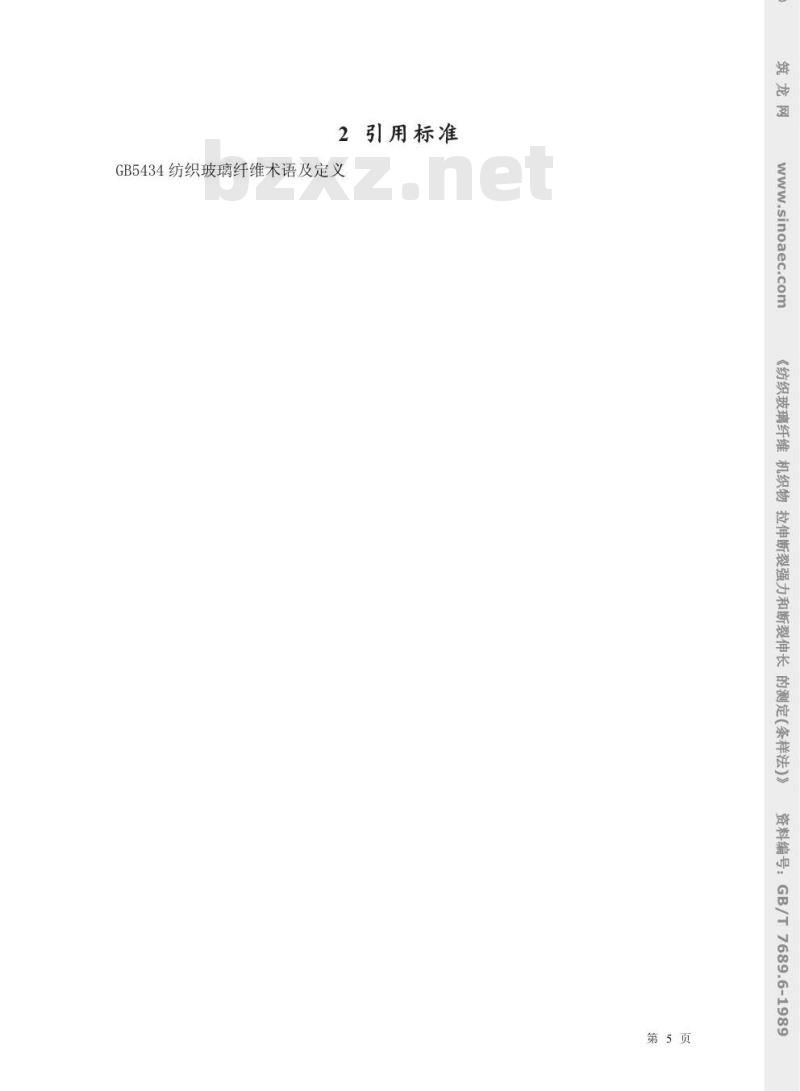

引用标准
sinoaec.com
GB5434纺织玻璃纤维术语及定义《纺织玻璃纤维
拉伸断裂强力和断裂伸长
的测定(条样法)》
机织物
资料编号
7689.6-1989
第5页
3术语
sinoaec.com
本标准涉及到的术语及定义见GB5434《纺织玻璃纤维
拉伸断裂强力和断裂伸长
的测定(条样法)》
机织物
资料编号
7689.6-1989
第6页
4原理
sinoaec.com
通过适当的机构装置拉伸机织物试样使其伸长，直至断裂，并指示断裂强力值和断裂伸长值。
拉伸断裂强力和断裂伸长
机织物
《纺织玻璃纤维
的测定(条样法)》
资料编
7689.6-1989
第7页
5.1.1强力试验机应包括
a.一对合适的夹具
5仪器
5.1强力试验机
夹具应使试样的中心线与拉力方向成一直线，夹具间最初距离应为200土1mm。夹具应比试样宽。夹持面应为平面县相互平行，可使用带细锯齿纹、波纹或网纹的结构，可采用纸、毡、塑料或橡胶片作衬垫材料，不允许试样在夹具内打滑和受损。b.对试样施加拉力的机构
c.指示或记录试样强力值的装置该装置在规定的试验速度下，应无惯性，强力值的误差不超过1%。d.试样伸长值的指示或记录装置该装置在规定的试验速度下，应无惯性，其伸长值1]的误差不超过1mm。采用说明：
1J1国际标准IS04606伸长值的精确度应小于测定值的1%。5.1.2通常采用的三种强力试验机a.等加负荷强力试验机
测试开始5s后，在任意2s时间间隔内拉力增加的平均速度与整个测试期间拉力增加的平均速度之差应小于25%。b.等速牵引强力试验机
测试开始2s后，运动夹具有瞬时移动速度与整个测试期间其平均移动速度之差应小于5%。
c.等速伸长强力试验机
测试开始2s后，夹具间的瞬时拉伸速度与整个测试期间的平均拉伸速度之差应小于5%。
5.1.3无论何种类型强力试验机，试样的断裂时间规定为20土3s。5.2裁取试样的模板
尺寸为390mm×350mm（见下图）（图略）［1」。采用说明：
第8页
.sinoaec.com
《纺织玻璃纤维
机织物
拉伸断裂强力和断裂
的测定（条样法）》
资料编
7689.6-1989
[1]国际标准IS04606模板尺寸为360mm×350mm。國
5.3合适的切裁工具
sinoaec.com
如刀、剪刀或圆盘刀。
《纺织玻璃纤维
拉伸断裂强力和断裂伸长
机织物
的测定(条样法)》
资料编号
7689.6-1989
第9页
6调湿和试验环境
sinoaec.com
6.1调湿和试验时规定温度为20土3℃62%68%[1]6.2试样的调湿时间为16h，非仲裁时，调湿至少为4h拉伸断裂强力和断裂伸长
《纺织玻璃纤维
机织物
的测定(条样法)》
资料编
7689.6-1989
第10页
7.1尺寸
7试样
除开边纱的试样宽度（拆边试样）为50mm。但经有关部门协议，也可选择宽度为25mm，试样的长度为350mm，中间部分长度为200mm，上端部长度为60mm，下端部长度为90mm7.2数量
除非另有商定，每个样品至少测定5个经向试样和5个纬向试样。任何二个试样都不应含有相同的长向纱线，任何试样都不应有边纱。7.3制备
试验样本应具有代表性，要求布面平整，不应含有任何外观症点。为了防止试样在试验机夹具处损坏，可按以下方法在试样的端部作专门处理。7.3.1裁取硬纸，尺寸至少为390mm×350mm。7.3.2将样本完全平直地铺开在该纸上，确保经纱和纬纱伸直并相互垂直。7.3.3把模板（5.2)放在样本上，使之与硬纸片重合，以经向试样，模板的短边应平行于经纱放置：对纬向试样，模板的短边应平行于纬纱放置。7.3.4用软笔，沿模板的外部轮廓线和二个开槽的内侧边画线，画时注意务必不能磨损纱线，然后移去模板。
7.3.5用合适的胶粘剂涂覆样品的端部，并使它们与背面的硬纸片粘接，中间部分不涂覆。
注：推荐使用以下材料涂覆样品的端部：①天然橡胶或氯丁橡胶溶液。
②聚甲基丙烯酸丁酯的二甲苯溶液，③聚甲基丙烯酸甲酯的二乙酮或甲乙酮溶液。7.3.6样本略经干燥后，使用切裁工具（5.3），裁取尺寸为390mm×350mm的样品，再裁成宽度为65mm的长条，得到6条350mm×65mm的试样，每一试样包括长200mm的中间部分（无涂覆）和长度分别为60mm和90mm的经涂覆的上、下二个端部。7.3.7每个试样仔细地拆去纵向二边的边纱，二边拆去的边纱根数应大致相同，使试样宽度为50mm。在粗纱织物（如无抢粗纱布）或稀松织物的情况下，应拆去整数根纱线：第11页
.sinoaec.coi
《纺织玻璃纤维
机织物
拉伸断裂强力和断裂
的测定（条样法）》
资料编
7689.6-1989
确保试样宽度接近但不小于50mm，在此情况下，同一织物的度样应含有相同根数的纱线國
并测量每一试样的实际宽度和计算其算术平均值，精确至1mm，列入测试报告sinoaec.com
拉伸断裂强力和断裂伸长
《纺织玻璃纤维
机织物
的测定(条样法)》
资料编
7689.6-1989
第12页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
