【国家标准(GB)】 纸和纸板厚度的测定法

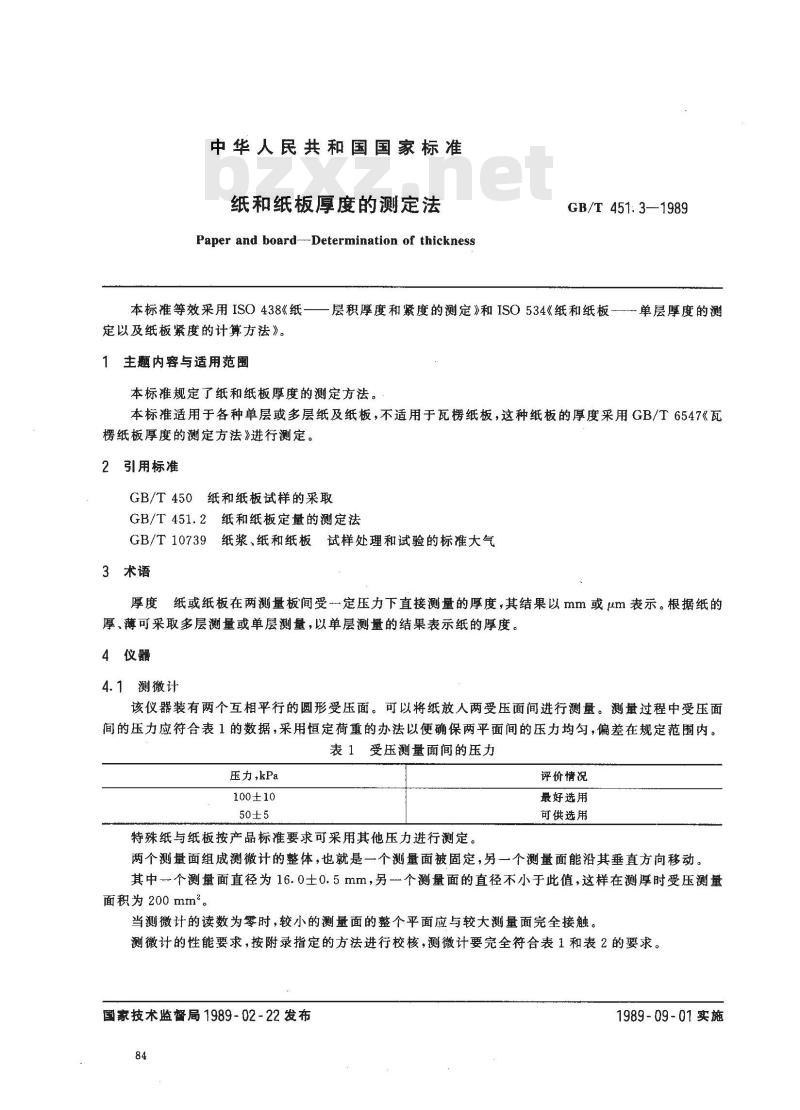

中华人民共和国国家标准
纸和纸板厚度的测定法
Paper and board--Determination of thickness本标准等效采用ISO438《纸
定以及纸板紧度的计算方法》。1主题内容与适用范围
GB/T451:3—1989
-层积厚度和紧度的测定》和ISO534《纸和纸板-单层厚度的测
本标准规定了纸和纸板厚度的测定方法。本标准适用于各种单层或多层纸及纸板，不适用于瓦楞纸板，这种纸板的厚度采用GB/T6547《瓦楞纸板厚度的测定方法》进行测定。2引用标准
GB/T450纸和纸板试样的采取
GB/T451.2纸和纸板定量的测定法GB/T10739纸浆、纸和纸板试样处理和试验的标准大气3术语
厚度纸或纸板在两测量板间受一定压力下直接测量的厚度，其结果以mm或μm表示。根据纸的厚、薄可采取多层测量或单层测量，以单层测量的结果表示纸的厚度。4仪器
4.1测微计
该仪器装有两个互相平行的圆形受压面。可以将纸放人两受压面间进行测量。测量过程中受压面间的压力应符合表1的数据，采用恒定荷重的办法以便确保两平面间的压力均勾，偏差在规定范围内。表 1受压测量面间的压力
压力，kPaWww.bzxZ.net
100±10
特殊纸与纸板按产品标准要求可采用其他压力进行测定。评价情况
最好选用
可供选用
两个测量面组成测微计的整体，也就是一个测量面被固定，另一个测量面能沿其垂直方向移动。其中个测量面直径为16.0士0.5mm，另-个测量面的直径不小于此值，这样在测厚时受压测量面积为200mm2。
当测微计的读数为零时，较小的测量面的整个平面应与较大测量面完全接触。测微计的性能要求，按附录指定的方法进行校核，测微计要完全符合表1和表2的要求。国家技术监督局1989-02-22发布84
1989-09-01实施
测微计性能
指示偏差
两测量面间平行度偏差
测量的重复性
GB/T451.3——1989

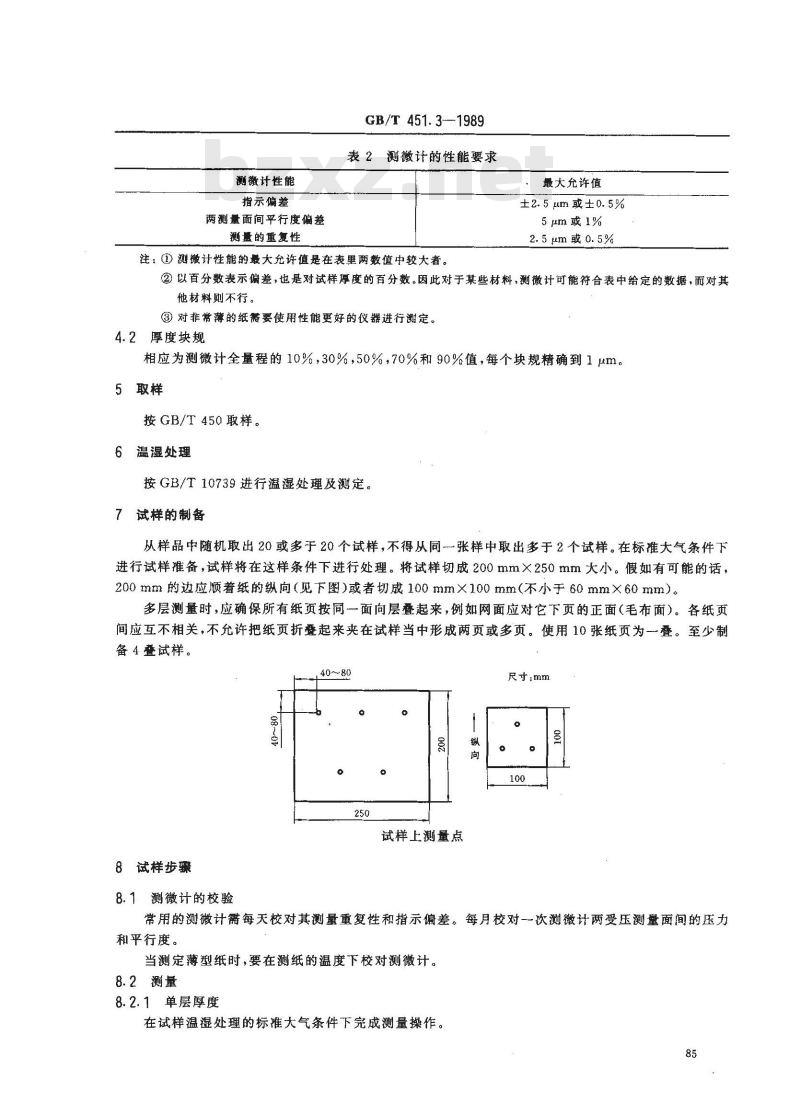

表2测微计的性能要求
注：①测微计性能的最大允许值是在表里两数值中较大者。最大允许值
±2.5 μm或±0.5%
5 μm 或 1%
2.5μm或0.5%
②以百分数表示偏差，也是对试样厚度的百分数。因此对于某些材料，测微计可能符合表中给定的数据，而对其他材料则不行。
③对非常薄的纸需要使用性能更好的仪器进行测定。4.2厚度块规
相应为测微计全量程的10%，30%50%，70%和90%值，每个块规精确到1μm。5取样
按GB/T450取样。
6温湿处理
按GB/T10739进行温湿处理及测定。7试样的制备
从样品中随机取出20或多于20个试样，不得从同张样中取出多于2个试样。在标准大气条件下进行试样准备，试样将在这样条件下进行处理。将试样切成200mm×250mm大小。假如有可能的话，200mm的边应顺着纸的纵向（见下图）或者切成100mm×100mm（不小于60mm×60mm）。多层测量时，应确保所有纸页按同一面向层叠起来，例如网面应对它下页的正面（毛布面）。各纸页间应互不相关，不允许把纸页折叠起来夹在试样当中形成两页或多页。使用10张纸页为一叠。至少制备4叠试样。
8试样步骤
8.1测微计的校验
试样上测量点
尺寸：mm
常用的测微计需每天校对其测量重复性和指示偏差。每月校对-次测微计两受压测量面间的压力和平行度。
当测定薄型纸时，要在测纸的温度下校对测微计。8.2测量
8.2.1单层厚度
在试样温湿处理的标准大气条件下完成测量操作。85
GB/T 451.3—1989

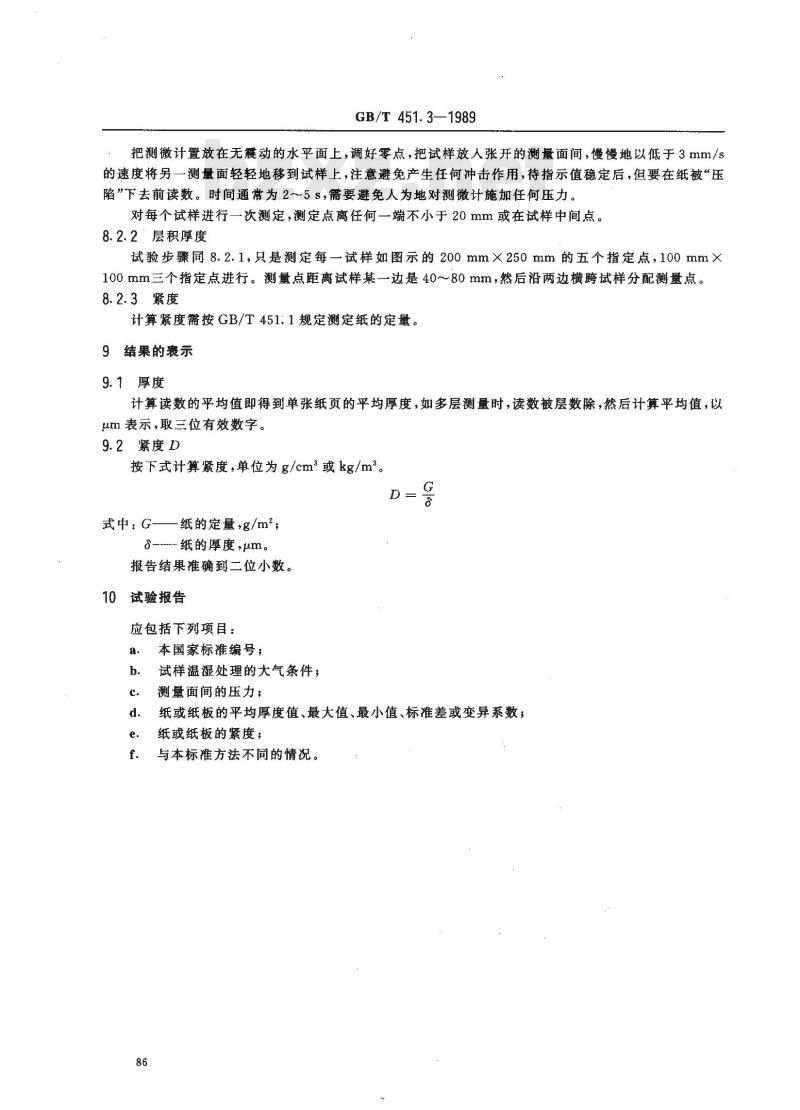

把测计置放在无动的水平面上，调好零点，把试样放人张开的测量面间，慢慢地以低于3mm/s的速度将另一测量面轻轻地移到试样上，注意避免产生任何冲击作用，待指示值稳定后，但要在纸被“压陷”下去前读数。时间通常为2～5 s，需要避免人为地对测微计施加任何压力。对每个试样进行一次测定，测定点离任何一端不小于20 mm或在试样中间点。8.2.2层积厚度
试验步骤同8.2.1，只是测定每一试样如图示的200mm×250mm的五个指定点，100mm×100mm三个指定点进行。测量点距离试样某-边是40～80mm，然后沿两边横跨试样分配测量点。8.2.3紧度
计算紧度需按GB/T451:1规定测定纸的定量。9结果的衰示
9.1厚度
计算读数的平均值即得到单张纸贡的平均厚度，如多层测量时，读数被层数除，然后计算平均值，以um表示，取三位有效数字。
9.2紧度D
按下式计算紧度，单位为g/cm或kg/m。D=
式中：G——纸的定量，g/m2，
纸的厚度,μm。
报告结果准确到二位小数。
试验报告
应包括下列项目：
本国家标准编号；
试样温湿处理的大气条件，
测量面间的压力；
纸或纸板的平均厚度值、最大值、最小值、标准差或变异系数；纸或纸板的紧度；
与本标准方法不同的情况。
A1总则
按下述试验程序去校对测微计：GB/T451.3—1989
附录A
测微计的检验和校准
(补充件）
对特定的试验，如果测微计不在允许的公差之内时，按一系列试验进行校谁是需要的。A2受压测量面的平整度
仔细地擦净受压測量面的表面，并使他们稍微离开一些，这样对着明亮的光线能看到缝隙，当从两个相互垂直的方向观察测量面时，该缝隙应是很平的。A3施加于受压测量面的压力
任何适宜于校验施加压力精确度和均匀性的方法都可以使用。A4测量的重复性和指示误差
A4.1当两个受压测量面相互接触时，测微计读数为零，在随后的测量过程中不要重调零点。A4.2张开两个受压测量面间的缝隙。然后重新让其相互接触上（见8.2），记录测微计的读数，重复这一步骤至少五次。
A4.3取一块符合4.2规定的厚度块规，置于两测量面间，然后将测量面紧靠在块规上，记录测微计的读数，重复这一步骤至少五次。A4.4将其余块规逐一置于两测量面间，重复A4.3的操作步骤。注：块规必须单个使用不能组合使用。A4.5重复A4.2的操作步骤。
A4.6在测微计上读取每一块规的测定数值并计算：测量的重复性即五个或更多个读数的标准偏差。a.
b指示误差即五个或更多个读数的平均值和厚度块规之间的差数。A5受压测量面的平行度
A5.1取4.2规定的厚度块规放人两个测量面间并尽量使之接近一侧的边缘，然后将测量面紧靠块规，记录测微计的读数。
A5.2将同一块规置于两测量面间，尽量使之接近与A5.1正好相对的边缘，然后将测量面紧靠块规（见8.2），再记录测微计的读数。A5.3在垂直通过A5.1和A5.2点的直径边缘上重复A5.1和A5.2的操作步骤。A5.4将其余厚度块规逐重复A5.1，A5.2和A5.3的操作步骤。注：厚度块规必须单个使用，不能组合使用。A5.5按下式计算测定每一块规时平行度误差。0.5 +
式中：d-直径两端测量值间的差数；d2—与获得d,值时的直径相垂直的直径两端测量值间的差数。87

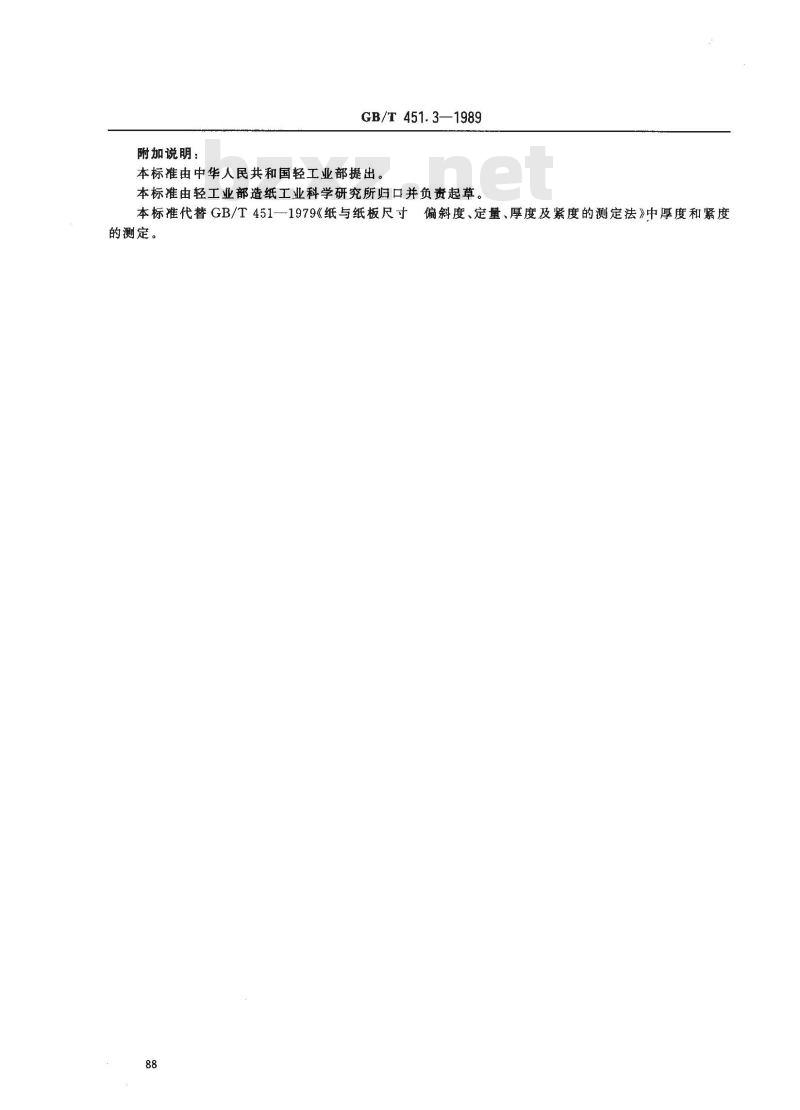

附加说明：
GB/T451.3—1989
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口并负责起草。本标准代替GB/T451—1979《纸与纸板尺寸的测定。
偏斜度、定量、厚度及紧度的测定法》中厚度和紧度
