【电子行业标准(SJ)】 电子器件详细规范 ＷＩ０２Ａ型预调电位器 评定水平Ｅ

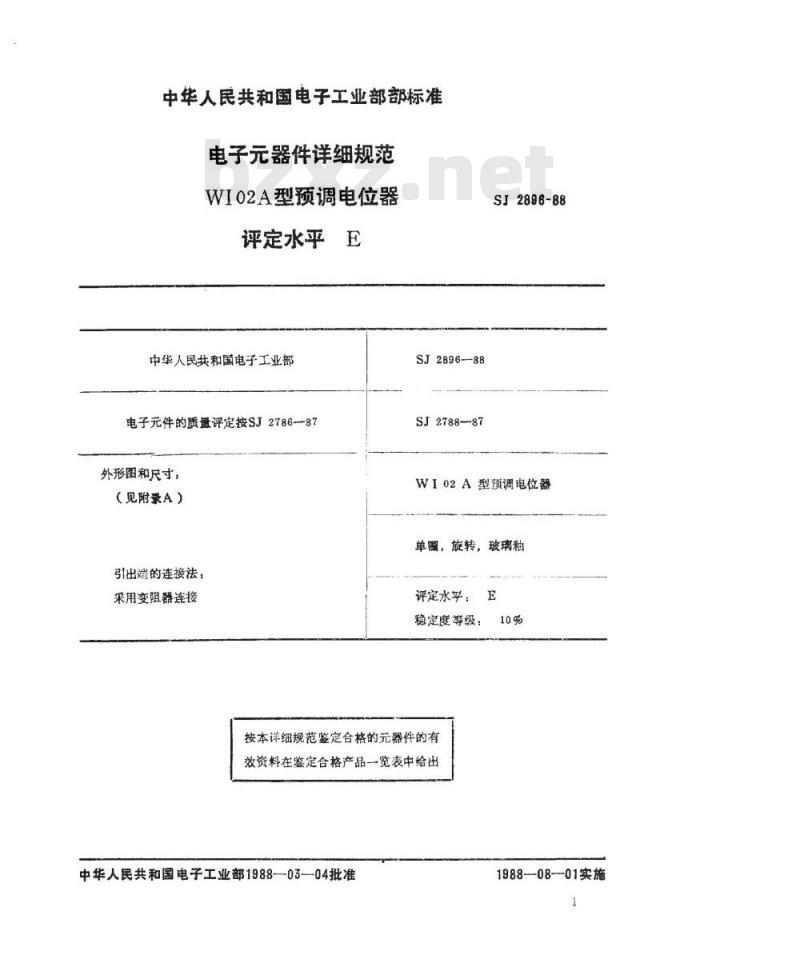

中华人民共和国电子工业部部标准电子元器件详细规范
WI02A型预调电位器
评定水平E
中华人民共和国电子工业部
电子元件的质量评定按SJ2786-87外形图和尺寸：
（见附录A）www.bzxz.net
引出端的连接法：
采用变阻器连接
SJ2896-88
SJ2788-87
SI2896-88
WI02A型预调电位器
单圈，旋转，玻璃釉
评定水乎：
稳定度等级：
按本详细规范鉴定合格的元器件的有效资料在鉴定合格产品一览表中给出中华人民共和国电子工业部1988--03-04批准10%
1988-08-01实施

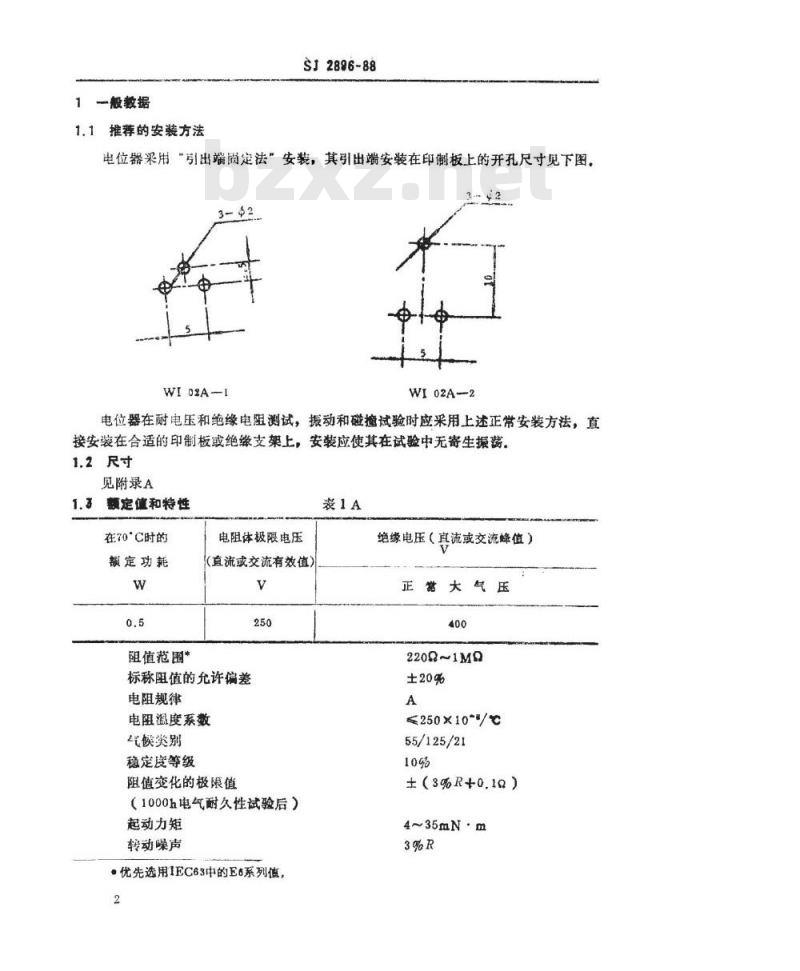

一般教据
1.1推荐的安装方法
SJ2896-88
电位器采用“引出端尚定法”安装，其引出端安装在印制板上的开孔尺寸见下图。3
WI02A-1
WI 02A-2
电位器在耐电压和绝缘电阻测试，振动和磁擅试验时应采用上述正常安装方法，直接安装在合适的印制板或绝缴支架上，安装应使其在试验中无寄生振荡。1.2尺寸
见附录A
1.3定值和特性
在70°C时的
额定功耗
阻值范围*
电阻体极限电压
（直流或交流有效值）
标称阻值的允许偏差
电阻规律
电阻温度系数
气候类别
稳定度等级
阻值变化的极限值
（1000h电气耐久性试验后）
起动力矩
转动噪声
·优先选用IEC63中的E6系列值，2
绝缘电压（真流或交流峰值）
正常大气压
22081M0
≤250X10*/℃
55/125/21
±（3%R+0.10）
4~35mN·m

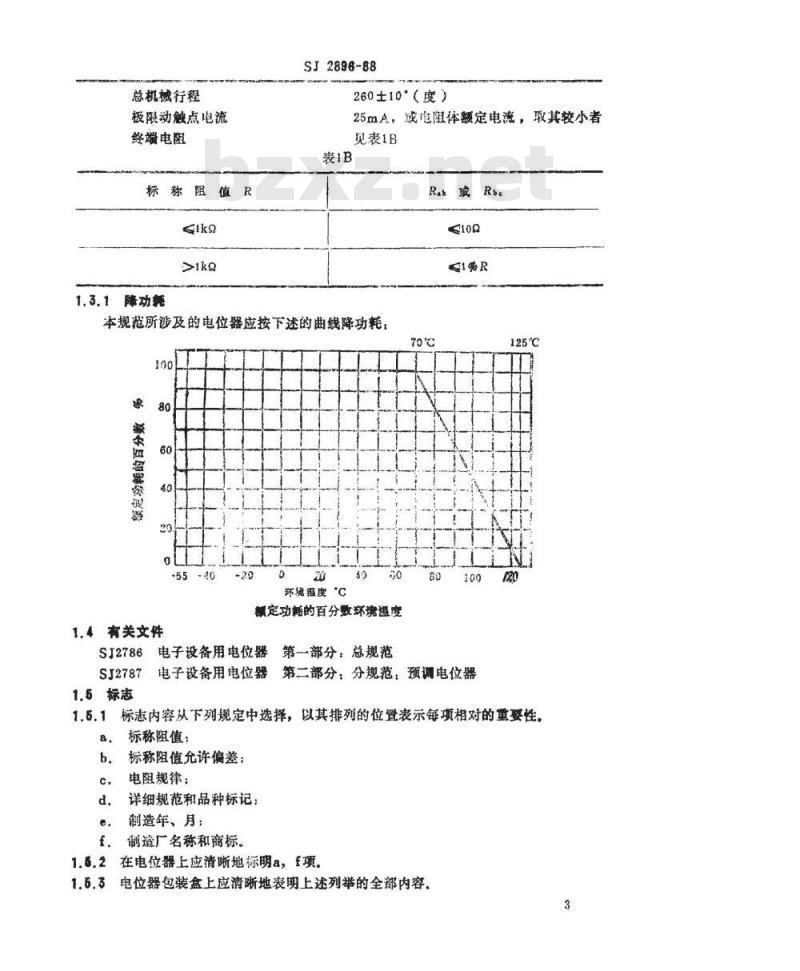

总机械行程
极限动触点电流
终端电阻
标称阻值R
1.3.1降功耗
SJ2896-88
260±10（度）
25mA，或电阻体额定电流，取其较小者见表1B
Rae或Rbe
本规范所涉及的电位器应按下述的曲线降功耗：70℃
-55-40
1.4有关文件
环境温度‘C
额定功耗的百分数环瑰温度
SJ2786电子设备用电位器
第一部分：总规范
SJ2787
1.5标志
电子设备用电位器第二部分：分规范，预调电位器125℃
标志内容从下列规定中选择，以其排列的位置表示每项相对的娶性，a.
标称阻值；
标称阻值允许偏差：
电阻规律：
详细规范和品种标记；
制造年、月；
創道厂名称和商标。
在电位器上应清晰地标明a，f项。1.6.2
电位器包装盒上应清晰地表明上述列举的全部内容。3

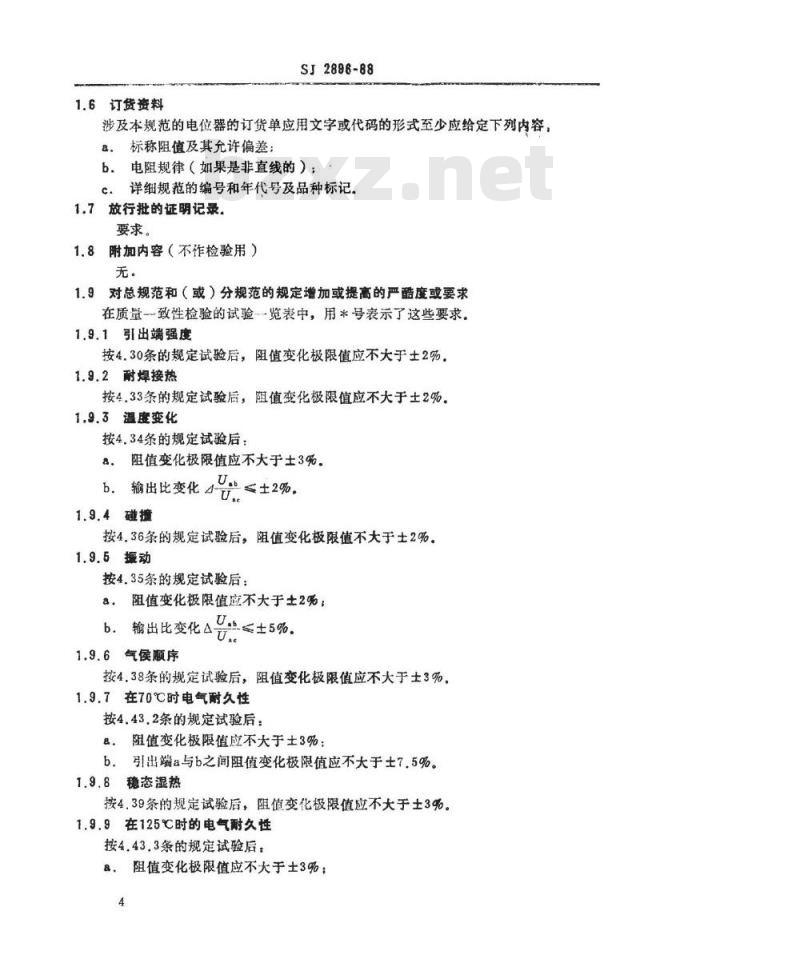

1.6订货资料
SJ2896-88
涉及本规范的电位器的订货单应用文字或代码的形式至少应给定下列内容标称阻值及其允许偏差；
b．电阻规律（如果是非直线的）：c.详细规范的编号和年代号及品种标记。1.7放行批的证明记录。
要求。
附加内容（不作检验用）
1.9对总规范和（或）分规范的规定增加或提离的严醋度或要求在质量致性检验的试验览表中，用*号表示了这些要求1.9.1引出端强度
按4.30条的规定试验后，阻值变化极限值应不大于士2%，1.9.2耐焊接热
按4.33条的规定试验后，阻值变化极限值应不大于土2%。1.9.3温度变化
按4.34条的规定试验后：
阻值变化极限值应不大于士3%。a.
U≤±2%，
输出比变化4
按4.36条的规定试验后，阻值变化极限值不大于士2%，1.9.5振动
按4.35条的规定试验后：
阻值变化极限值应不大于土2%：a.
b.输出比变化
1.9.6气侯顺序
按4.38条的规定试验后，阻值变化极限值应不大于士3%，1.9.7在70℃时电气耐久性
按4.43.2条的规定试验后：
阻值变化极限值应不大于士3%：&
b.引出端a与b之间阻值变化极限值应不大于土7.5%。1.9.8稳态湿热
按4.39条的规定试验后，阻值变化极限值应不大于土3%。1.9.9在125℃时的电气耐久性
按4.43.3条的规定试验后：
8，阻值变化极限值应不大于土3%；4
SJ2896-88
引出端a与b之间阻值变化极限值应不大于士7.5%，b.

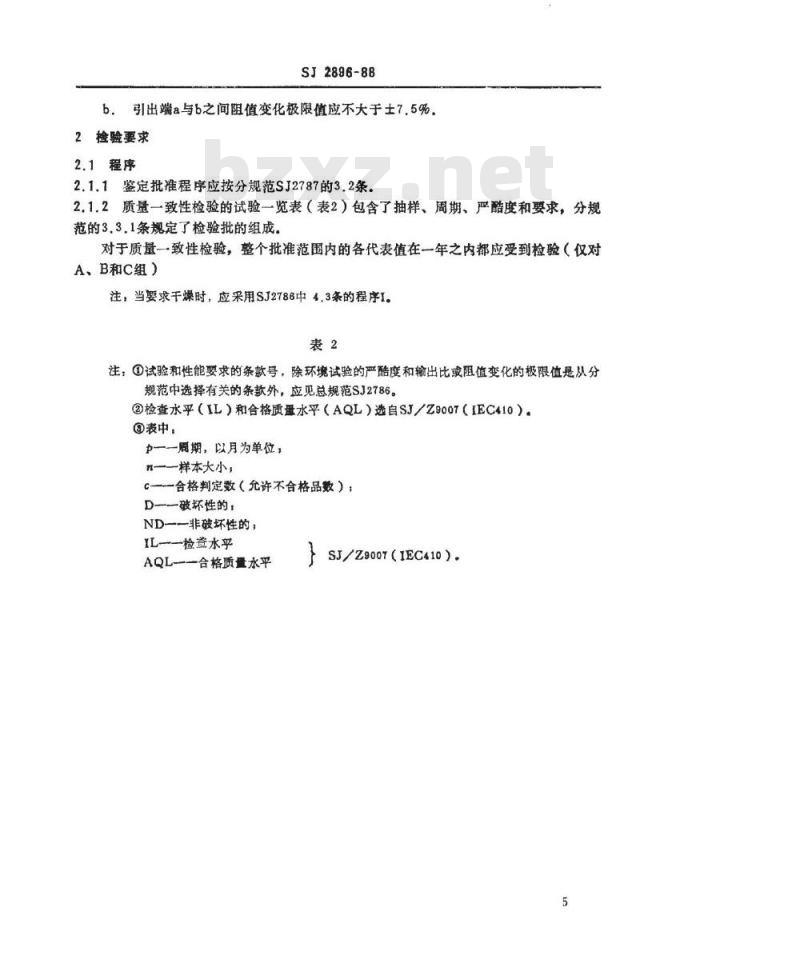

2检验要求
2.1程序
2.1.1鉴定批准程序应按分规范SJ2787的3.2条。2.1.2质量一致性检验的试验一览表（表2）包含了抽样、周期、严酷度和要求，分规范的3.3.1条规定了检验批的组成。对于质量一致性检验，整个批准范围内的各代表值在一年之内都应受到检验（仅对A、B和C组）
注，当要求干燥时，应采用SJ2786中4.3条的程序1。表2
注：①试验和性能娶求的条款号，除环境试验的严酷度和输出比或阻值变化的极限值是从分规范中选择有关的条款外，应见总规范SJ2786。②检查水乎（IL）和合格质最水平（AQL）选自SJ／Z9007（IEC410）。表中，
p一周期，以月为单位，
n—一样本大小，
C一一合格判定数（允许不合格品数）；D-一破坏性的，
ND一一非破坏性的
IL—一检登水乎
AQL合格质量水平
SJ/Z9007(1EC410).
条款号和试验
（见注@）
A组检验
（逐批）
A1分组
外观检查
A2分组
电阻体阻值
A3分组
（量规检验）
A4分组
终端电阻
连续性
转动噪声
耐电压
SJ2896-88
试验条件
（见注?）
用符合本规范1.1
安装尺寸的盘规检验
方法B
安装方法见本规范
正常大气压下
（见注②）
性能要求
（见注?）
按4.4.1，标志清断并符
合本规范1.5条的规定
按4.6.3条
三个引出端的尺寸和相
互位置应符合本规范的规定
按本规范规定
按4.5.2条
按4.12.5条
条款号和试验
（见注④）
B组检验（逐批）
B1分组
起动力矩
B2分组
可焊性
条款号和试验
（见注①）
C组检验（周期）
C1分组
电阻温度特性
终端止档力矩
轴的推力和拉力
总机械行程
SJ2896--88
续表2
试验条件
（见注）
槽焊法：
温度，235±5℃
持续时间：2士0.6s
续表2
试验条件
（见注@）
55C/20C
20°C/70°℃
20°C/125°C
按4.20.1
使用推力，拉力不
按4.22.2的规定
测连续性
一按4.22.3的规定
测输出比
（注?）
S—21.5%
样本大小和
合格判定数
（觅注）
性能要求
（见注④）
按本规范的规定
根据引出端的浸润和焊
料的自由流动来检验镀
锡是否良好
性能要求
（见注①）
AR/R≤±1.88%
△R/R≤±1.25%
AR/R≤±2.63%
≥100mN.m
AUb≤±5%
按本规范规定
条款号和试验
（见注①）
C2A分组
其样品是C2分组样本的
一部分
引出端强度
耐焊接热
C2B分组
样品为C2分组样本的另
一部分
温度变化
SJ2896--88
续表2
试验条件
（见注④）
试验Ua1拉力
外观检查
电阻体阻值
IEC68—220的试
验Tb，方法1A
持续时间：10s
电阻体阻值
终端电阻
QB：+125°C
外观检查
输出比
电阻体阻值
样本大小和
答警判定数
（宽注）
性能要求
（见注①）
按4.30.8条
AR<士(2%R+
AR士（2%R+
按本规范的规定
按4.34.5条
AR<±(3%R+0.10)
条款号和试验
（见注④）
SJ2896--88
续表2
试验条件
（见注①）
安装方法见本规范
的1.1条
加速度：390m/s*
碰撞：4000次
外观检查
电阻体阻值
安装方法见本规范
的1.1条。
程序，B4
频率范围：
10Hz~500Hz
振幅：0.75mm或
加速度98m/sz
（取严酷度较低
总持续时间：6h
试验时的测量，
电气连续性
最后测盘，
外观检查
输出比
电阻体阻值
样本大小和
答格神定数
（宽注）
性能要求
（见注④）
按4.36.3条
AR<士(2%R+0.10)
按4.35.4条不应有大于
100ms的电气间断
按4.35.5条
AR≤±（2%R+0.10）
条款号和试验
（见注①）
G2分组
C2A分组和C2B分组的
样品合并起来的样品
气候顺序
一干热
一循环湿热，试验
Db，第一周期
一寒冷
一低气压
一循环湿热试验
Db的剩余周期
—直流负荷
SJ2896-88
续表2
试验条件
（见注@）
温度：+70℃
持续时间16h
外观检查
起动力矩
（安装方法见本规
范1.1条）
最后测量：
外观检查
电阻体阻值
绝缘电阻
（安装方法见本规
范的1.1条）
连续性
起动力矩
耐电压
（安装方法见本规
范1.1条）
样本大小和
答搭到定数
（宽注）
性能要求
（见注①）
按4.38.2.2条
按4.38.3条
按4.38.7条
按4.38.10.1条
AR<±（3%R+
按4.5.1条
4~70mN·m
按4.38.10.7
条款号和试验
（见注④）
C3分组
70'C电气耐久性
SJ2896-88
续表2
试验条件
（见注④）
持续时间：1000h
一负荷加在a与c之
间，在48、500
和1000h时检查，
外观检查
电阻体阻值
一负荷加在a与b之
间，在48、500
和1000h时检查：
外观检查
a与b之间的阻值
一全部样品：在
1000h时检查：
绝缘电阻
（安装方法见本
规范1.1条）
转动噪声：
方法B
合格判定数
见注③）
性能要求
（见注①）
按4.43.2.6a条
△R<±（3%R+0.10)
按4.43.2.6a条
4R≤±(7.5%R+0.10)
条款号和试验
（见注）
C4分组
机械耐久性
（电位器）
D组检验（周期）
D1分组
稳态湿热
SJ2896-88
续表2
试验条件
（见注①）
周数：200
速度：5~10周／分
外观检查
电阻体阻值
起动力短
转动噪声：
方法B
按4.39.2.2条
第一组4个样品
第二组4个样品
直流负荷
（安装方法见本规
范1.1条）
最后测量：
外观检查
电阻体阻值
绝缘电阻
（安装方法见本规
范1.1条）
连续性
起动力矩
转动噪声：
方法B
样本大小和
合格判定数
（觉注③）
性能要求
（见注①）
按440.6条
△R≤（10%R+0.50)
4~35mN·m
按4.39.3条
按4.39.6.1条
△R≤±（3%R+0.1Q）
按4.5.1条
