【电子行业标准(SJ)】 电子器件详细规范 电子设备用ＬＧＡ０６０６型固定电感器 评定水平Ａ

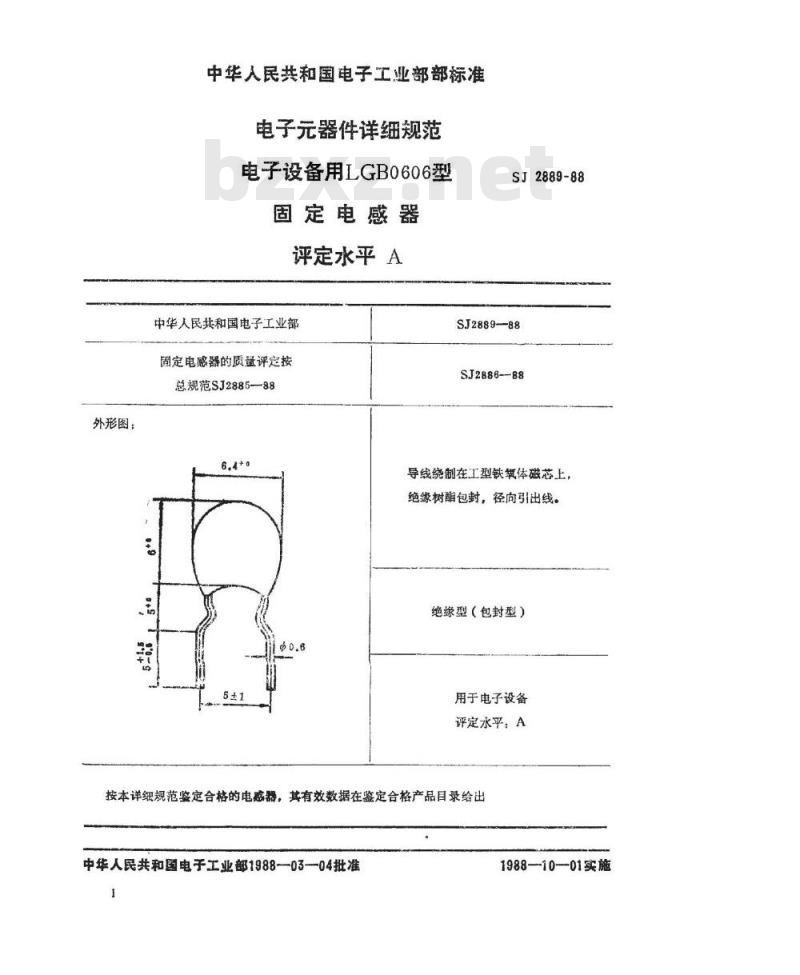

外形图：
中华人民共和国电子工业部部标准电子元器件详细规范
电子设备用LGB0606型
固定电感器
评定水平A
中华人民共和国电子工业部
固定电感器的质量评定按
总规范SJ288588
SJ2889-88
SJ2889—88
SJ2886--88
导线绕制在工型铁氧体磁芯上，绝缘树酯包封，径向引出线。
绝缘型（包封型）
用于电子设备
评定水平：A
按本详细规范鉴定合格的电感器，其有效数据在鉴定合格产品目录给出中华人民共和国电于工业部1988-03—04批准1988—10-01实施

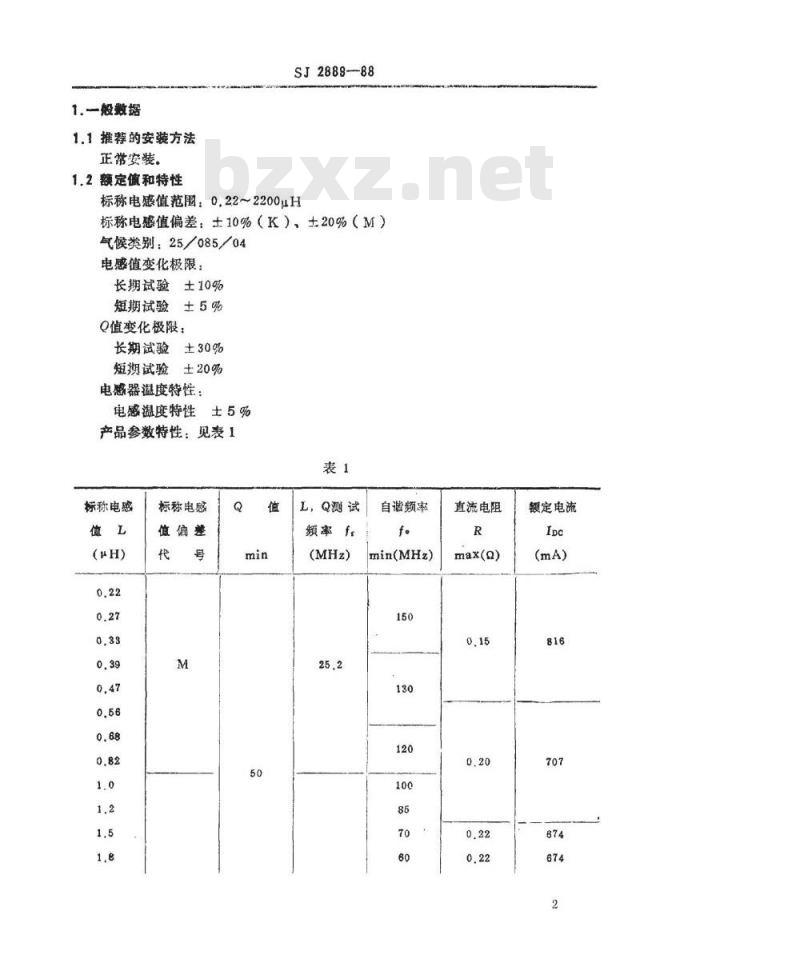

1.一般数据
1.1推荐的安装方法
正常安装。
1.2额定值和特性
SJ2888--88
标称电感值范围：0.22～2200uH标称电感值偏差：土10%（K），±20%（M）气候类别：25/085/04
电感值变化极限：
长期试验土10%
短期试验±5%
Q值变化极限；
长期试验土30%
短期试验±20%
电感器温度特性：
电感温度特性土5%
产品参数特性：见表1
标称电感
标称电感
值偏差
L，Q测试
频率fe
自谐频率
min(MHz)
直流电限
额定电流
标称电感
标准电感
值偏差
SJ2889—88

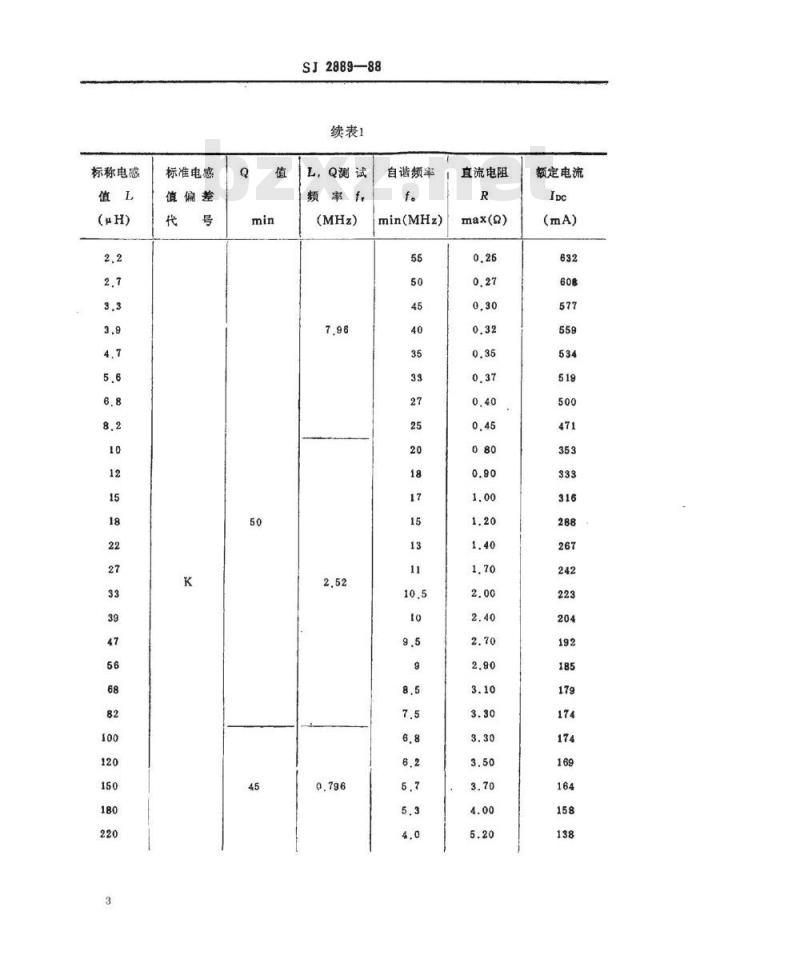

续表1
L，Q测试
自谐频率
min(MHz)
直流电阻
额定电流
标称电感
1.3有关文件
标称电感
值偏差
SJ2889--88

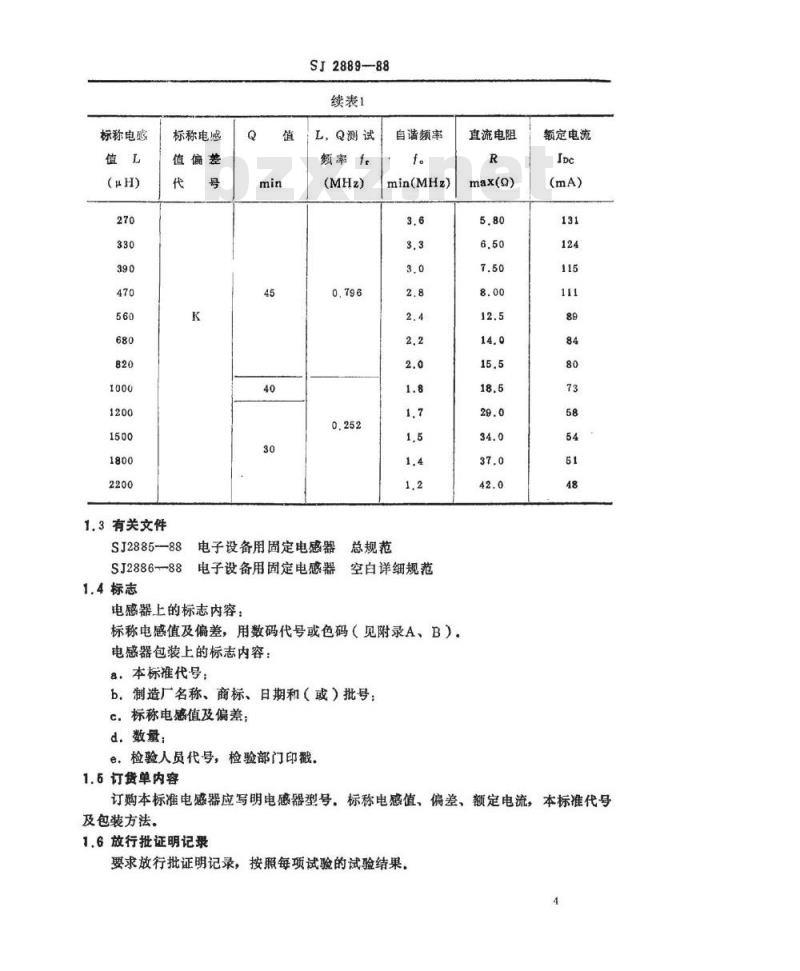

续表1
L，Q测试
频率f
自谐频率
min(MHz)
SJ2885-—88
总规范
电子设备用固定电感器
SJ2886-88
电子设备用固定电感器
空白详细规范
1.4标志
电感器上的标志内容：
标称电感值及偏差，用数码代号或色码（见附录A、B），电感器包装上的标志内容：
a：本标准代号；
b，制造厂名称、商标、日期和（或）批号：c.标称电感值及偏差；
d.数量：
e，检验人员代号，检验部门印截。1.6订货单内容
直流电阻
max(0)
额定电流
订购本标准电感器应写明电感器型号，标称电感值、偏差、额定电流，本标准代号及包装方法。
1.6放行批证明记录
要求放行批证明记录，按照每项试验的试验结果，1.7附加内容（不作检验用）
SJ2889--88
18对总规范的超定需增加或提严酷度的要求本标准不作要求。

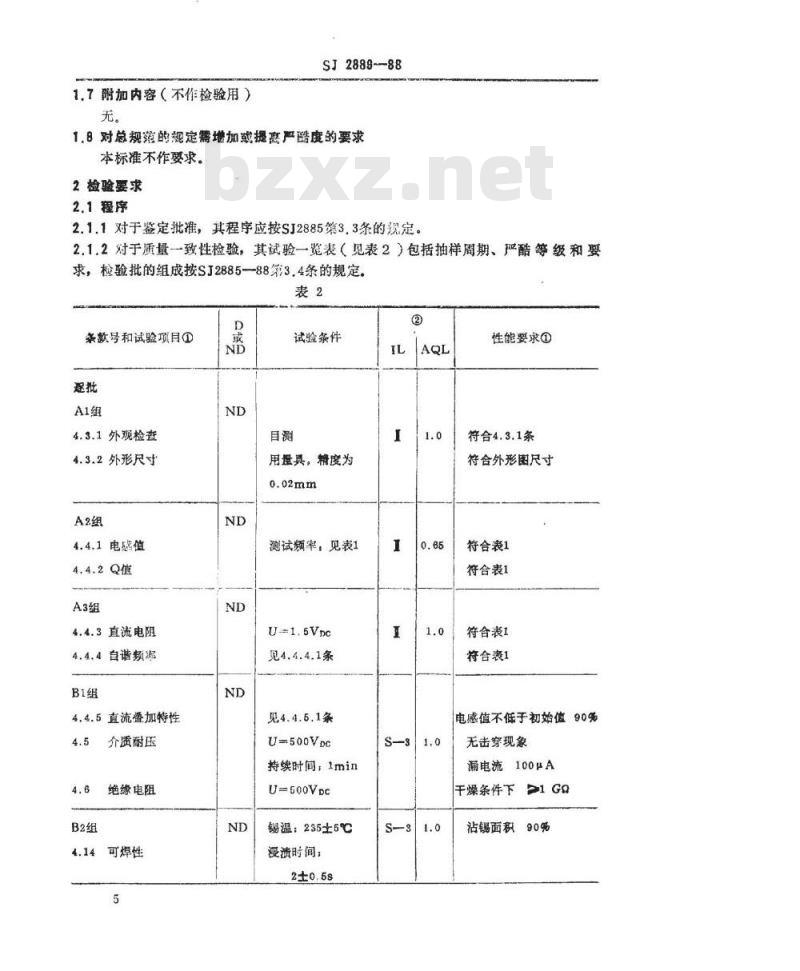

2检验要求
2.1程序
2.1.1对于鉴定批准，其程序应按SJ2885第3.3条的规定。2.1.2对于质量一致性检验，其试验一览表（见表2）包括抽样周期、严酷等级和要求，检验批的组成按SJ288588第3.4条的规定。裹2
条款号和试验项目①
4.3.1外观检查
4.3.2外形尺寸
4.4.1电感值
4.4.2Q信
4.4.3直流电阻
4.4.4自谐频率
4.4.5直流叠加特性
介质耐压
绝缘电阻
4.14可焊性
试验条件
用量具，精度为
测试频率，见表1
见4.4.4.1条
见4.4.5.1条
U=500VDc
持续时间，1min
U=600Vpc
锡温：235±5℃
浸溃时间；
性能要求①
符合4.3.1条
符合外形图尺寸
符合表1
符合表1
符合表1
符合表1
电感值不低于初始值90%
无击穿现象
漏电流100μA
干燥条件下≥1Ga
沾锡面积90%
条款号和试验项自①
周期检验
在B组分取
4.4.3标志
4.10过载
413引线强度：
4.13.1拉力
4.13.2弯曲
4.15耐焊接热
4.9温度变化
SJ2889-88
续表2
试验条件
擦拭次数；3次
IDc：2倍额定电流
持续时间：5min
拉力：10N
持续时间：10士13
力，5N
变曲次数，2次
锡温：350±10℃
浸溃时间：
设渍保持及提出总此内容来自标准下载网
时间：5s
TA：25±3℃
TB:85±3℃
ti:60min
tz:2~3min
循环次数；25次
样本大小和
合格判据③
性能要求①
标志清楚
无碎，表面不烧
焦，引线无松动、
无开路。
无明显损伤，无松动、
无开路。·
无明显损伤，无松动，
无开路
无明显摄伤
电感值变化士5%
Q值变化
无明显损伤
电感值变化土5%
Q值变化±20%
条款号和试验项自①
4.11振动（正弦）
4.16气候顺序
4.16.2高温
4.16.3交变湿热
4.16.4低温
4.165低气压
4.7温度特性
4.8温升
4.12跌落
4.17恒定湿热
SJ2889--88
续表2
试验条件
频率范围：
10Hz~55Hz
振幅值：0.75mm
持续时间：扫频循环
温度：85士2℃
持续时间，16h
温度：55℃
周期数：1次
温度：25±3℃
持续时间：2h
气压，15kPa
持续时间：2h
温度范围：
-25℃~85℃
见4.8.2条
高度：1m
次数：2次
温度：40士2℃
相对温度：（93+2)
持续时间：96h
样本大小和
合格判据?
性能要求?
无明显损伤，
电感值变化士5%
Q值变化士20%
无明显损伤
电感值变化士10%
Q值变化士30%
电感值变化士5%
AT<20℃
无明显摄伤
电感值变化士5%
Q值变化士20%
无明显损伤
电感值变化士10%
Q值变化士20%
条款号和试验项目①
4.18可燃性
4.19耐久性
（维持试验）
SJ2889--88
续表2
试验条件
样棒尺寸：（最大）
127×12.7×12.7mm
温度：85士2℃
施加电流：额定直流
电流：1.5h通
样本大小和
合格判据③
注，①试验项目、试验条件与性能要求条款号均引自SJ2885。0
性能要求①
符合4.18.1
无明显损伤
电感值变化士10%
Q值变化士30%
②检查水平IL和合格质量水平AQL按GB282881“逐批检查计数抽样程序及抽样表”的规定。
样本大小n、合格判据c按GB282981周期检查计数抽样程序及抽样表，的规定。?表中，
P一周期（月），
n一样本大小，
c一合格判据（允许的不合格品数）；D一破坏性试验；
ND一非破坏环性试验。
SJ2889-88
附录A
LGB0606型固定电感器标称电感值数码表示方法（参考件）
标称电感值采用数码，用3位数字表示，前2位数字表示标称电感值有效数字，第3位数字表示0的个数，小数点用R表示。示例：
...2200μH
1000uH
...150μH
.00μH
...0.68μH
SJ2889-88
附录B
LGB0606型固定电感器色码表示方法（参考件）
第一·色码
练如色码
标称电感值
第一数字（第一色码）第二数字（第二色码）0
第二色码
第三色码
倍率（第三色码）
（第四色码）
SJ2889-88
标称电惑值
第四色码
第三色码
第二色码
第一色码
标称电感值
第一色码
SJ2889-88
续表B2
第二色码
第三色码
第四色码
