【电子行业标准(SJ)】 电子器件详细规范 电子设备用ＬＧＡ０９０９型固定电感器 评定水平Ａ

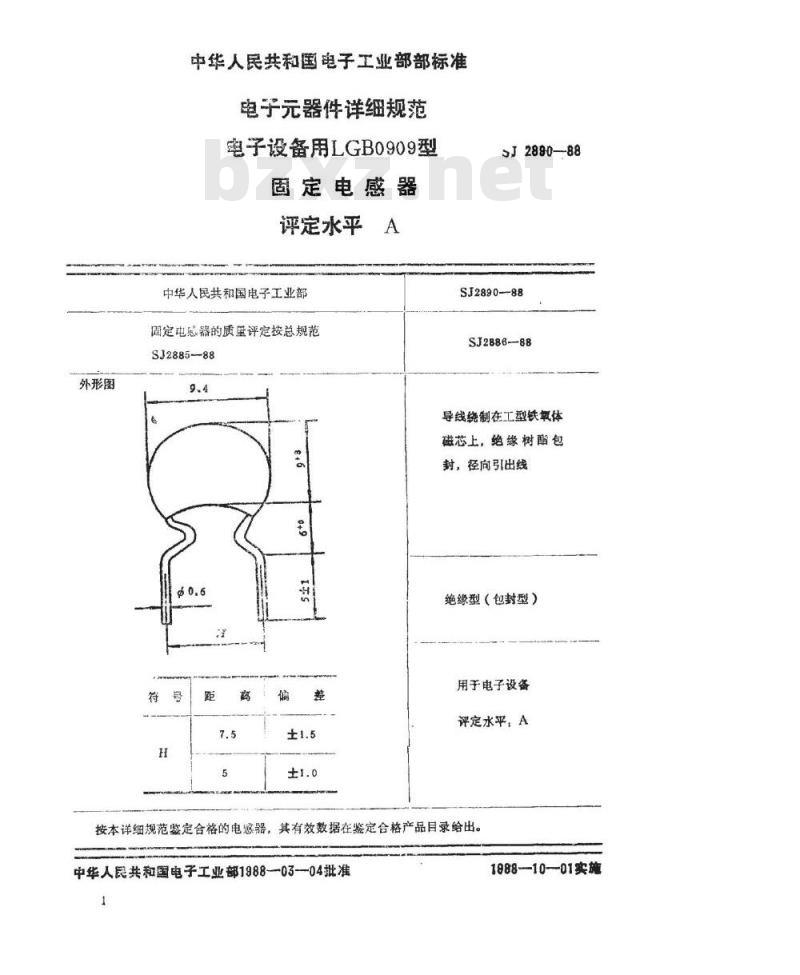

外形图
中华人民共和国电子工业部部标准电子元器件详细规范
电子设备用LGB0909型
固定电感器
评定水平A
中华人民共和国电子工业部
固定电感器的质量评定按总规范SJ2885-88
SJ2890-88
SJ2890--88
SJ2886-88
导线绕制在工型铁氧体
磁芯上，绝缘树酯包
封，径向引出线
绝缘型（包封型）
用于电子设备
评定水平：A
按本详细规范鉴定合格的电感器，其有效数据在鉴定合格产品目录给出。中华人民共和国电子工业部198803-04批准1
1888-10-01实施
1一般数据

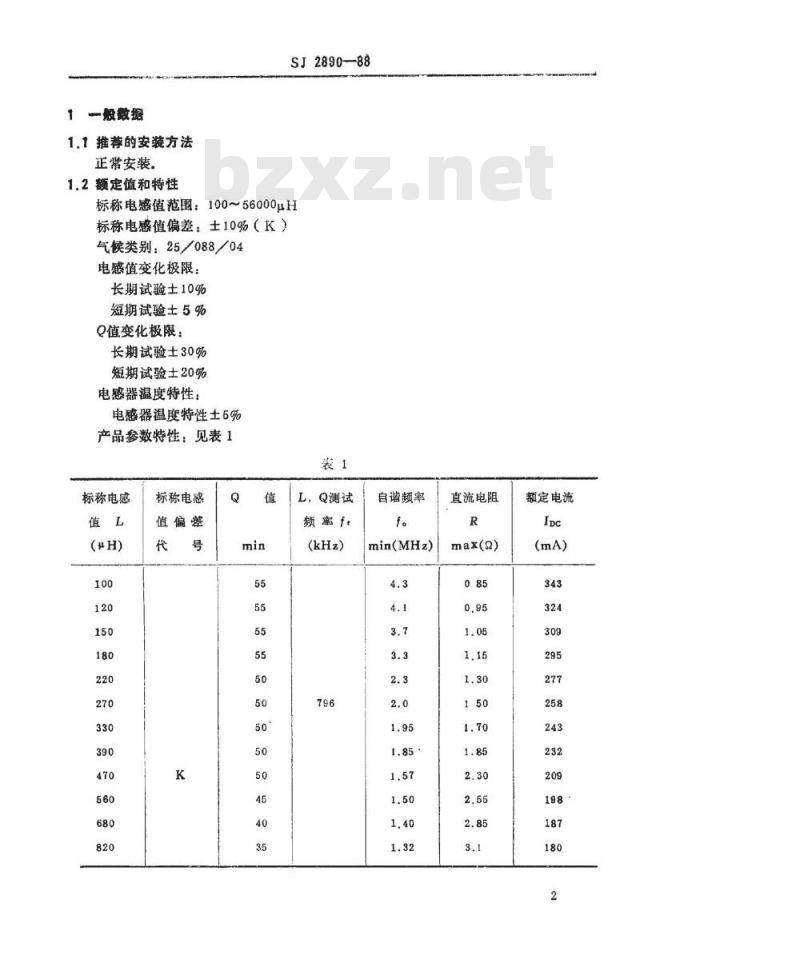

1.1推荐的安装方法
正常安装.
1.2额定值和特性
SJ2890-88
标称电感值范围：100~56000μH标称电感值偏差：土10%（K）
气筷类别：25/088/04
电感值变化极限：
长期试验士10%
短期试验士5%
Q值变化极限：
长期试验士30%
短期试验士20%
电感器温度特性：
电感器温度特性士5%
产品参数特性：见表1
标称电感
标称电感
值偏差
L，Q测试
自谱频率
min(MHz)
直流电阻
max(Q)
额定电流
标称电感
1.3有关文件
标称电感
值偏差
SJ2885-88
SJ2886-88
1.4标志
SJ2890--88

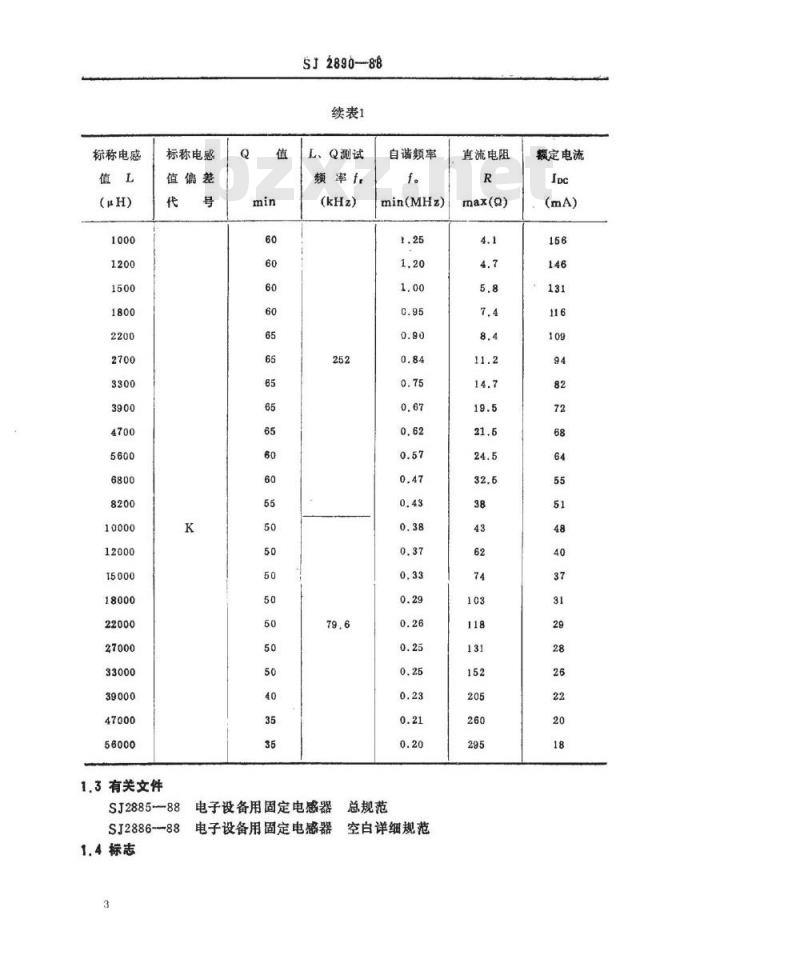

续表1
L、Q测试
颜率f
电子设备用固定电感器
电子设备用固定电感器
自谐频率
min(MHz)
总规范
空白详细规范
直流电阻
max(2)
额定电流

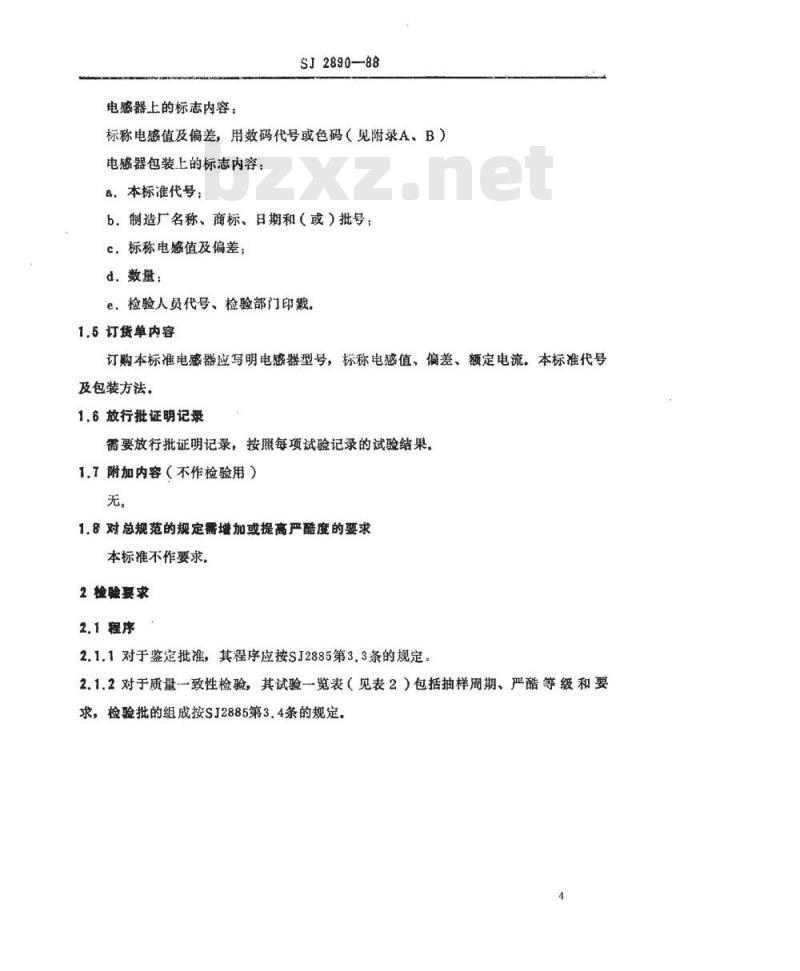

电感器上的标志内容：
SJ2890-88
标称电感值及偏差，用数码代号或色码（见附录A、B）电感器包装上的标志内容：
&，本标准代号：
b，制造厂名称、商标、日期和（或）批号：c.标称电感值及偏差；
d.数量：
e.检验人员代号、检验部门印戳，1.5订货单内容
订购本标准电感器应写明电感器型号，标称电感值、偏差、额定电流，本标准代号及包装方法。
1.6放行批证明记录
需要放行批证明记录，按照每项试验记录的试验结果。1.7附加内容（不作检验用）bzxZ.net
1.8对总规范的规定需增加或提高严酷度的要求本标准不作要求，
2 检验要求
2.1 程序
2.1.1对于鉴定批准，其程序应按SJ2885第3.3条的规定2.1.2对于质量致性检验，其试验一览表（见表2）包括抽样周期、严醋等级和要求，检验批的组成按SJ2885第3.4条的规定，4

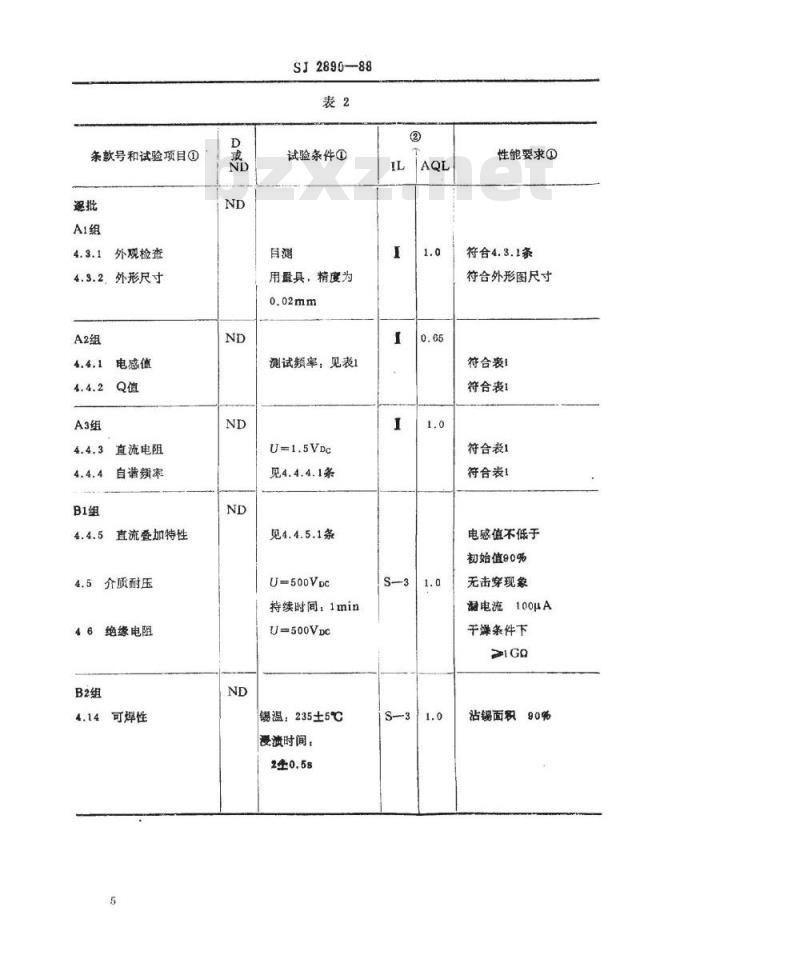

条款号和试验项目①
4.3.1外观检查
4.3.2，外形尺寸
电感值
4.4.3直流电阻
自谐频案
直流叠加特性
4.5介质耐压
46绝缘电阻
4.14可焊性
SJ2890-88
试验条件④
用置具，精度为
测试频率，见表1
见4.4.4.1条
见4.4.5.1条
U=500Vpc
持续时间：1min
U=500Vc
锡温：235±5℃
漫溃时间，
性能要求①
符合4.3.1条
符合外形图尺寸
符合表1
符合表1
符合表1
符合表1
电感值不低于
初始值90%
无击穿现象
电流100μA
干燥条件下
沾锡面积90%
条款号和试验项目①
周期检验
在B组分取
4.3.3标志
4.10过载
4.13引线强度
4.13.1拉力
4.13.2弯曲
4.15耐焊按热
4.9温度变化
SJ2890--88
续表2
试验条件①
搬拭次数：3次
IDC：2倍额定电流
持续时间：5min
拉力：10N
持续时间：10士1s
弯力：5N
弯曲次数：2次
锡温：350士10℃
浸溃时间：
浸溃保持及提出总时
间：5s
TA:—25±3℃
T：85±2℃
te:60min
ta:2~3min
循环次数：25次
样本大小和
合格判据③
性能要求④
标志清楚
无碎裂，表面不烧焦，
引线无松动，无开路
无明显损伤、无松动、
无开路。
无明显损伤、无松动、
无开路
无明显损伤
电感值变化士5%
Q值变化主20%
无明显损伤
电感值变化士5%
Q值变化主20%
条款号和试验项目①
4.11振动（正弦）
4.16气候顺序
4.16.2高温
4,16.3交变湿热
4.16.4低温
低气压
温度特性
4.8温升
4.12跌落
恒定湿热
SJ2890--88
续表2
试验条件①
频率范围：
10Hz~55Hz
扳幅值：0.75mm
持续时间：扫频循环
温度：85℃
持续时间：16h
温度：55℃
周期数，1次
温度，—25士3℃
持续时间：2h
气压：J5kPa
持续时间，2h
温度范围：
-25℃~85℃
见4.8.2条
高度：1m
次数：2次
温度：40±2℃
相对湿度，(93±2)%
持续时间：96h
样本大小和
合格判据③
性能要求①
无明显损伤
电感值交变化土5%
Q值变化士20%
无明显损伤
电感值变化士10%
Q值变化土30%
电感值变化士5%
AT<20℃
无明显损伤
电感值变化士5%
Q值变化±20%
无明显损伤
电感值变化士10%
Q值变化土20%
条款号和试验项目?
4.18可燃性
4.19耐久性
SJ2890-88
续表2
试验条件①
样棒尺寸：（最大）
127×12.7×12.7mm*
温度：85±3℃
施加电流：额定直流
电流，1.5h通，
样本大小和
合格判据③
注：①试验项目、试验条件与性能要求条款号均引自SJ2885。0
性能要求①
符合4.18.1
无明显损伤
电感值变化士10%
Q值变化士30%
②检查水平IL和合格质盘水平AQL按GB2828“逐批检查计数抽样程序及抽样表的规定，样本大小n、合格判据c按GB2829“周期检查计数抽样程序及抽样表”的规定。③表中：
P一周期（月）：
n样本大小；
C一合格判据（允许的不合格品数）：D一破坏性试验；
ND非破坏性试验。
SJ2890-88
附梁A
LGB0909型固定电感器标称电感值数码表示方法（参考件）
标称电感值采用数码，用3位数字表示，前2位数字表示标称电感值有效数字，第3位数字表示0的个数，小数点用R表示。示例：
..56000μH
3300μH
..1000μ
...220μH
.00μH
SJ2890-88
附璟B
LGB0909型固定电感器色码表示方法（参考件）
第一色邸
郭四色蹄
标称电感值
第二色路
第三色码
第一数字（第一色码）第二数字（第二色码）倍率（第三色冯）0
（第四色冯）
三电标称电感值
第一色码
SJ2890-88
续表B2
第二色码
第三色码
第四色码
标称电感值
第一色码
SJ2890-88
续表B2
第二色码
第三色码
第四色码
