【电子行业标准(SJ)】 电子器件详细规范 ＷＩ１９型预调电位器 评定水平Ｅ

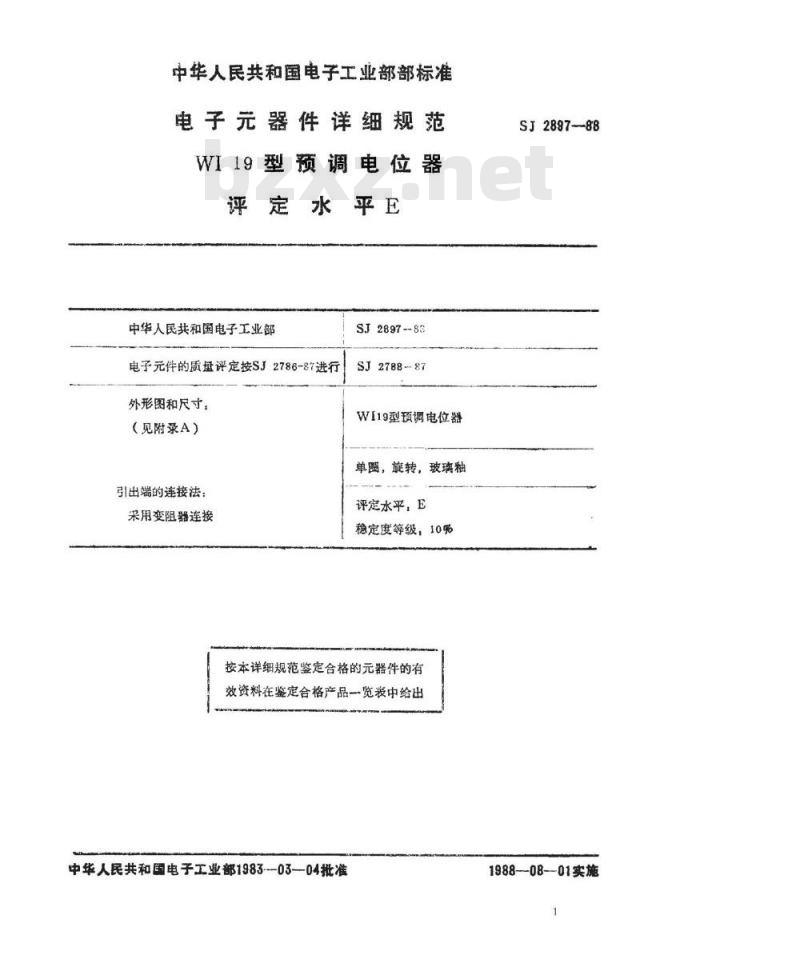

中华人民共和国电子工业部部标准电子元器件详细规范
WI19型预调电位器
评定水
中华人民共和国电子工业部
电子元件的质量评定按SJ2788-87进行外形图和尺寸：
（见附录A）
引出端的连接法：
采用变阻器连接
SJ2897--83
SJ278887
WI19型项调电位器
单齿，旋转，玻璃釉
评定水平，E
稳定度等级，10%
按本详细规范鉴定合格的元器件的有效资料在鉴定合格产品览表中给出中华人民共和国电子工业部1983--03—04批准SJ2897-88
1988--08-01实施
一般数据
1.1推筹的安装方法
SJ2897--88

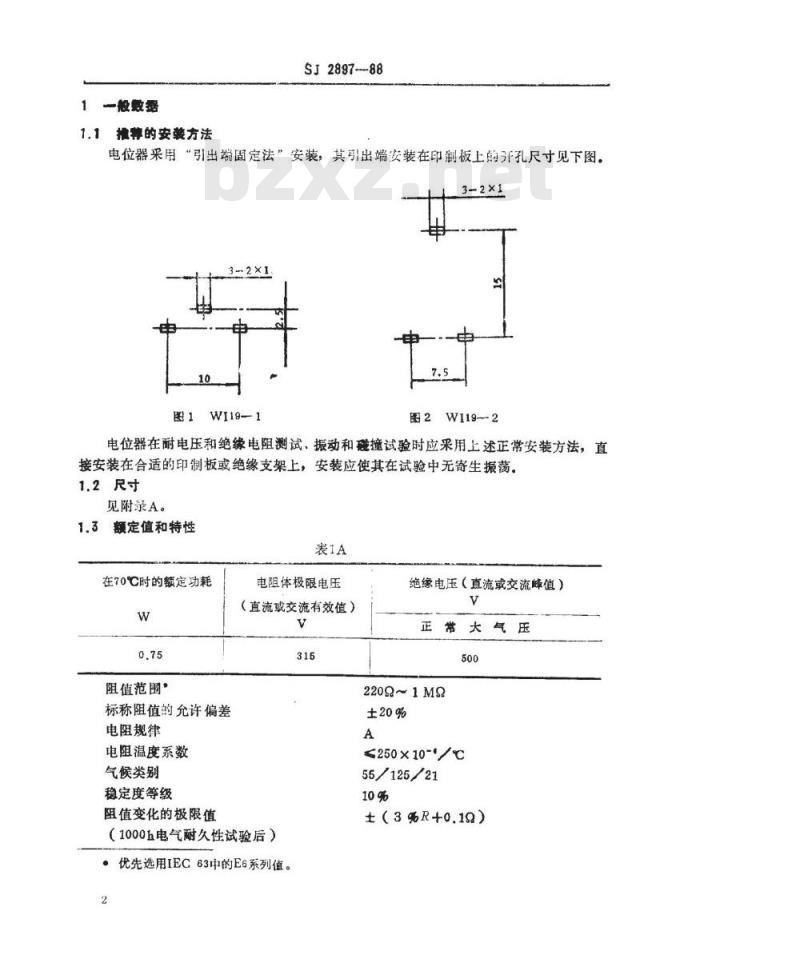

电位器采用“引出端固定法”安装，其引出端安装在印制板上的开孔尺寸见下图。3-2×1
图1WI19—1
图2W119--2
电位器在耐电压和绝缘电阻试，振动和磁撞试验时应采用上述正常安装方法，直接安装在合适的印制板或绝缘支架上，安装应使其在试验中无寄生振荡。1.2尺寸
见附录A。
1.3额定值和特性
在70℃时的额定功耗
阻值范围·
标称阻值的允许偏差
电阻规律
电阻温度系数
气候类别
稳定度等级
阻值变化的极限值
电阻体极限电压
（直流或交流有效值）
（1000h电气耐久性试验后）
优先选用IEC63中的E6系列值。
绝缘电压（直流或交流峰值）
正常大气压
2202~1M2
250×10-/℃
55/125/21
±（3%R+0.19）
起动力矩
转动噪声（方法B）
总机械行程
极限动触点电流
终端电阻

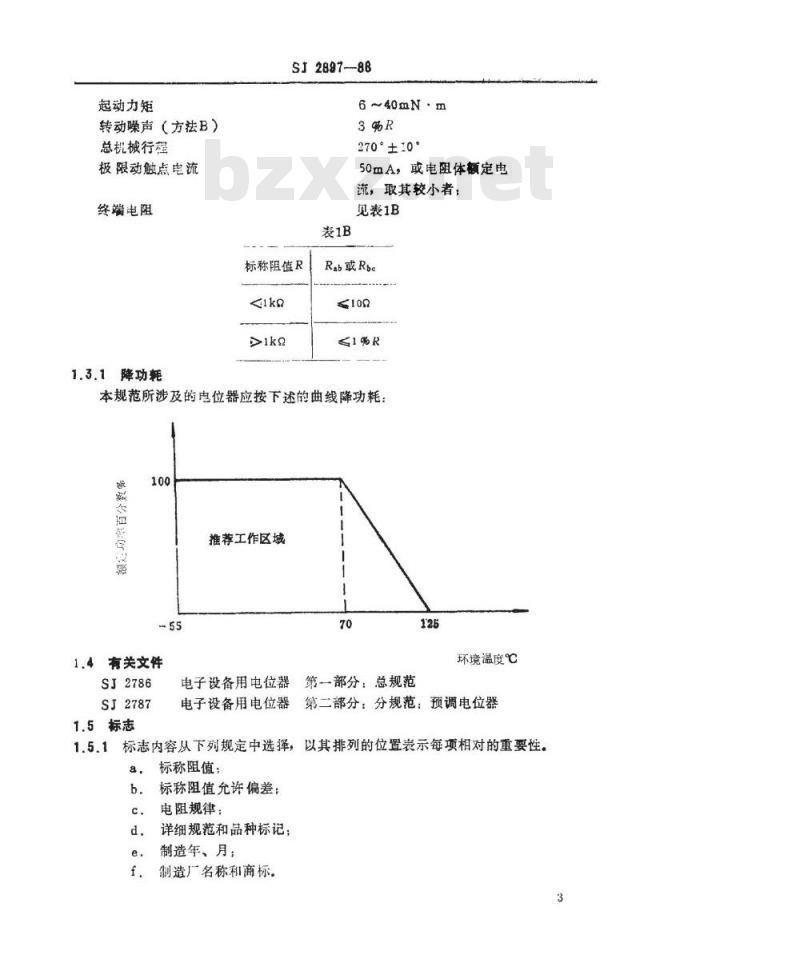

1.3.1降功耗
S2897--88
6~40mN·m
270°±10°
50mA，或电阻体额定电
流，取其较小者：
见表1B
标称阻值R
Rab或Re
≤1%R
本规范所涉及的电位器应按下述的曲线降功耗：品城大行Www.bzxZ.net
推荐工作区域
1.4有关文件
SJ2786
SJ2787
1.5标志
电子设备用电位器
电子设备用电位器
第一部分：总规范
环境温度℃
第二部分：分规范：预调电位器1.5.1标志内容从下列规定中选择，以其排列的位置表示每项相对的重要性。a.
标称阻值；
标称阻值允许偏差；
电阻规律：
详细规范和品种标记；
制造年、月；
制造厂名称和商标。
SJ2897--88

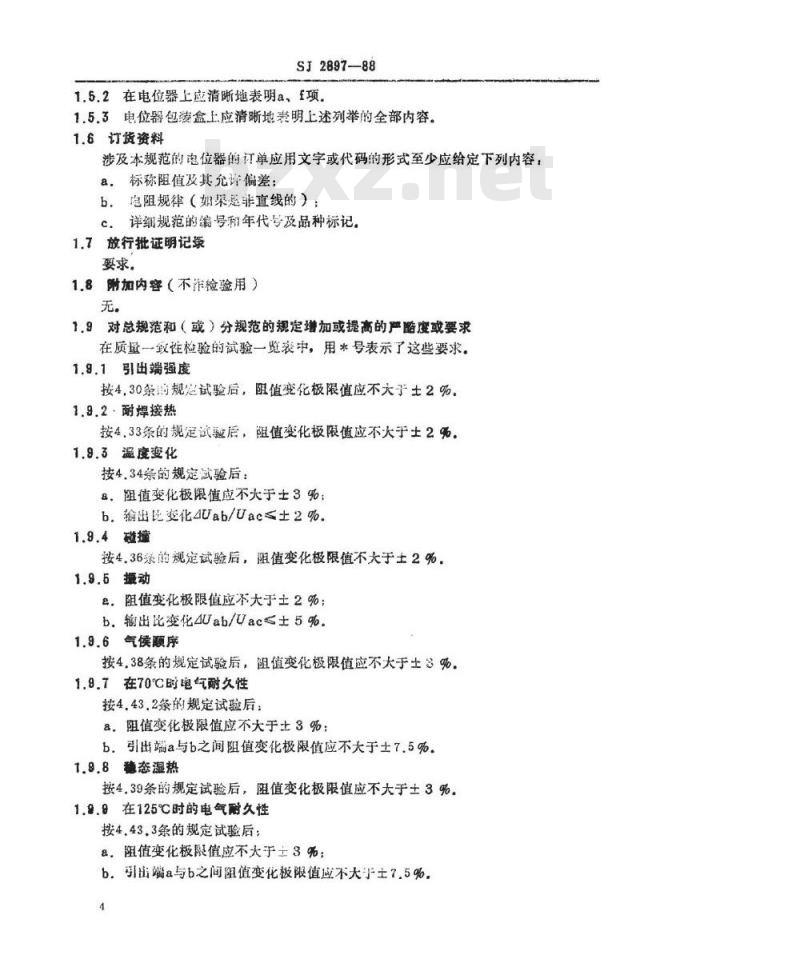

1.5.2在电位器上应清晰地表明a，f项，1.5.3电位器包凌盒上应清晰地囊明上述列举的全部内容。1.6订货资料
涉及本规范的电位器的订单应用文字或代码的形式至少应给定下列内容，8，标称阻值及其允评偏差：
b．跑阻规律（娟果是非直线的）：c．详细规范的编号和年代号及品种标记。1.7放行批证明记录
要求。
1.8附加内容（不准检验用）
1.9对总规范和（或）分规范的规定增加或提高的严度或要求在质量一致性检验的试验一览表中，用*号表示了这些要求。1.9.1引出端强度
按4.30条前规定试验后，阻值变化极限值应不大于十2%1.9.2耐焊接热
按4.33条的规定试验后，阻值变化极限值应不大于土2%，1.9.3温度变化
按4.34条的规定试验后：
8.阻值变化极限值应不大于士3%；b，输出比变化4Uab/Uac≤土2%。1.9.4磁撞
按4.36录的规定试验后，阻值变化极限值不大于士2%1.9.5摄动
e.阻值变化极限值应不大于土2%；b，输出比变化4Uab/Uac≤±5%.1.9.6气候顺序
按4.38条的规定试验后，阻值变化极限值应不大于土3%。1.8.7在70℃时电气耐久性
按4.43.2条的规定试验后：
8.阻值变化极限值应不大于土3%：b.引出端a与b之间阻值变化极限值应不大于士7.5%。1.9.8稳态湿热
按4.39条的规定试验后，阻值变化极限值应不大于±3%。1.9.9在125℃时的电气久性
按4.43.3条的规定试验后；
&。阻值变化板限值应不大于主3%：b.引出端a与b之间阻值变化板限值应不大乎士7.5%.4

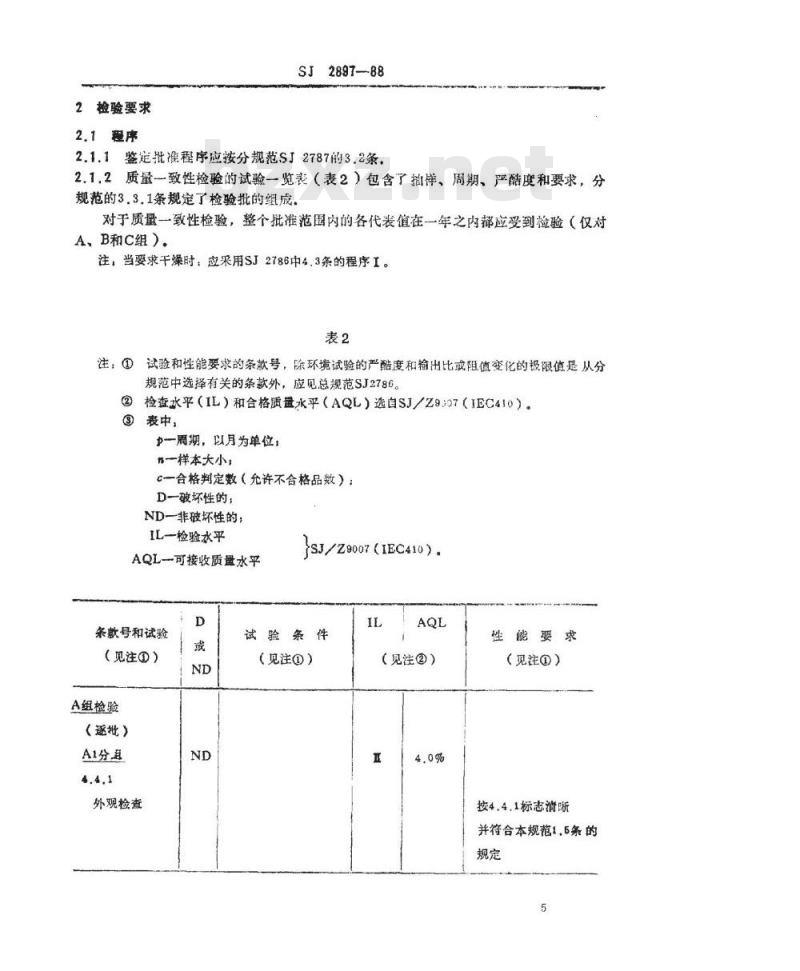

2检验要求
2.1程序
SJ 2897-88
2.1.1鉴定批准程序应按分规范SJ2787的3.2条2.1.2质量一致性检验的试验一览表（表2）包含了伴，周期、严酷度和要求，分规范的3.3.1条规定了检验批的组成，对于质量一致性检验，整个批准范围内的各代表值在一年之内都应受到检验（仅对A、B和C组）.
注，当要求干燥时，应采用SJ2786中4.3条的程序I。表2
注：①试验和性能要求的条款号，除环境试验的严酷度和输出比或阻值变化的极限值是从分规范中选择有关的条款外，应见总规范SJ2786。②检查水平（IL）和合格质盘水平（AQL）选自SJ/Z9307（IEC410）。?表中，
力一周期，以月为单位，
一样本大小，
C一合格判定数（允许不合格品数）：D一破坏性的；
ND一非破坏性的，
IL一检验水平
AQL可接收质量水平
条款号和试验
（见注@）
A组检验
（逐批）
A1分司
外观检查
SJ/Z9007(IEC410)。
试验条件
（见注④）
（见注②）
性能要求
（见注①）
按4.4.1标志清晰
并符合本规范1.5条的
条款号和试验
（见注①）
A2分组
电阻体阻值
A3分组
（盘规检验）
A4分组
终端电阻
连续性
转动噪声
耐电压
B组检验（逐批）
B1分组
起动力矩
B2分组
可焊性
SJ2897-88
续表2
试验条件
（见注④）
用特合本规范1.1安装
尺寸的量规检验
RatRbe
方法B
安装方法见本规范的1.1
正常大气压下
梢焊法：
温度，235±5℃
持续时间，2士0.5s
（见注?）
性能要求
（见注①）
按4.6.3条
三个引出端的尺寸和相
互位置应符合本规范的
按本规范的规定
按4.5.2条
≤3%R
按4.12.5条
按本规范的规定
根据引出端的漫润和焊
料的自由流动来检验镀
锡是否良好
条款号和试验
（见注①）
C组检验（周期）
C1分组
电阻温度特性
终端止档力矩
轴的推力和拉力
总机械行程
C2A分组
其样品是C2分组
样本的一部分
引出端强度
耐焊接热
SJ 2897-88
续表2
试验条件
（见注）
-55/20℃
20℃/70℃
20℃/125℃
按4.20.1
使用推力，拉力不适用
-按4.22,2的规定测连续
一按4.22.3的规定测输出
试验Ul一拉力10N
外观检查
电阻体阻值
IEC68-2—20的试验
方法1A
样本大小和合格
判定数
（见注③）
性能要求
（见注①）
4R/R<±1.88%
4R/R<±1.25%
4R/R<±2.63%
#士5%
按本规范的规定
按4.30.8条
4R<±(2%R+0.1Q)
条款号和试验
（见注①）
C2B分组
样品为C2分组样
本的另部分
温度变化
SJ2897---88
续表2
试验条件
（见注@）
持续时间10s
电阻体阻值
终端电阻：
CA：-55℃
QB：+125℃
外观检查
输出比
电阻体阻值
安装方法见本规范的
加速度390m/s3
碰摊：4000次
外观检查
电阻体阻值
安装方法见本规范的
程序，B4
频率范围，
10Hz~500Hz
样本大小和合格
判定数
（见注）
性能要求
（见注@）
AR<±(2%R+0.10)
按本规范的规定
按4.34.5条
AUb≤±2%
4R≤±（3%R+0.10)
按4.36.3条
AR≤±(2%R+0.1)
条款号和试验
（见注④）
C2分组
C2A分组和C2B分
组的样品合并起来
的样本
气候顺序
一干热
一循环湿热试验
Db第一周期
一寒冷
一低气压
一循环湿热试验
Db的剩余周期
SJ2897--88
续裘2
试验条件
（见注①）
报幅：0.75mm或加速
度98m/s2（取严酷
度较低的）
总持续时间，6h
试验时的测量，
电气连续件
最后测盘，
外观检查
输出比
电阻体阻值
持续时间：16h
湿度：+70℃
外观检查
超动力矩
（安装方法见本规范的
1.1条）
样本大小和合格
判定数
（见注）
性能要求
（见注）
按4.35.4条
不应有大于100us的电
气间断
按4.35.5条
4R≤士(2%R+0.10)
按4.38.2.2条
按4.38.3条
≤80mN.m
条款号和试验
（见注@）
一直流负荷
C3分组
在70℃时的电气耐
SJ2897-88
续表2
试验条件
（见注）
最后测量：
外观检查
电阻体阻值
绝缘电阻
（安装法见本规范的
1.1条）
连续性
起动力矩
耐电压
（安装方法见本规范的
1.1条）
持续时间：1000h
一负荷加在a与c之间，在
48，500和1000h时检
外观检查
电阻体阻值
一负加在a与b之间，在
48.500和1000h时检
外观检查
a与b之间的阻值
样本大小和合格
判定数
（见注③）
性能要求
（见注@）
按4.38.7条
按4.38.10.1条
AR≤±3%R+0.10)
>100MQ
按4.5.1条
按4.38.107条
按4.43,2.6a
4R<±(3%R+0.10)
按4.43.2.6a
AR≤±(75%R
条款号和试验
（见注④）
C4分组
机械耐久性
（电位器）
D组检查（周期）
D1分组
稳态湿热
SJ2897-88
续表2
试验条件
（见注①）
全部样品：在1000h时
检查：
绝缘电阻
（安装方法见本规范的
1.1条）
转动噪声，
方法B
周数，200
速度，5~10周/min
外观检查
电阻体阻值
起动力矩
转动噪声：
方法B
按4.39.2.2条
第一组4个样品
第二组4个样品
直流负荷
（安装方法见本规范的
1.1条）
最后测量：
样本太小和合格
判定数
（觅注④）
性能要求
（见注①）
按4.40.6条
4R<±（10%R+
6~40mN·m
按4.39.3条
条款号和试验
（见注①）
D2分组
在125℃时的毛气
耐久性
SJ2897-88
续表2
试验条件
（见注?）
外观检查
电阻体阻值
绝缘电阻
（安装方法见本规范的
1.1条）
连续性
起动力矩
转动噪声，
方法B
耐电压
（安装方法见本规范的
1.1条）
持续时间：1000h
一负荷加在a与c之间，在
48、500和1000h时检
外观检查
电阻体阻值
一负荷加在a与b之间，在
48，500和1000h时检
外观检查
a与b之间的阻值
全部样品，
样本大小和合格
判定数
（见注③）
性能要求
（见注④）
按4.39.6.1条
4R≤±（3%R+0.10)
2100Ma
按45.1条
按4.39.6.3条
按4.43.3.7a
4R<±（3%R+0.10）
按4,43.3.7a
AR≤±（7.5%R
