【电子行业标准(SJ)】 电子器件详细规范 厚膜混合集成电路ＣＨＭ６２３２、ＣＨＭ６２３６帧输出电路

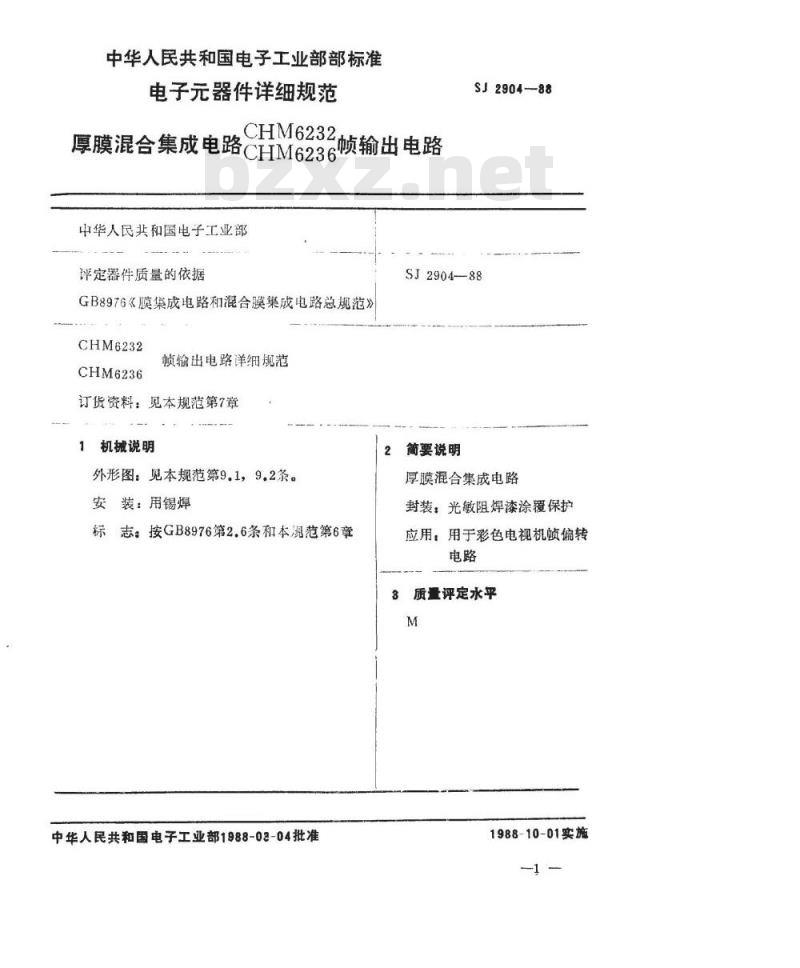

中华人民共和国电子工业部部标准电子元器件详细规范
CHM6232#
厚膜混合集成电路CHM6238顿输出电路中华人民共和国电子工业部
评定器件质量的依据
GB8976《膜集成电路和混合膜集成电路总规范》CHM6232
CHM6236
顿输出电路详组规范
订货资料：见本规范第7章
机械说明
外形图：见本规范第9.1，9.2条。安装：用锡焊
标志：按GB8976第2.6条和本滤范第6章中华人民共和国电子工业部1988-03-04批准2
SJ2904-88
SJ2904-88
简要说明
厚膜混合集成电路
封装：光敏阻焊漆涂覆保护
应用：用于彩色电视机顿偏转
质量评定水平
1988-10-01实施

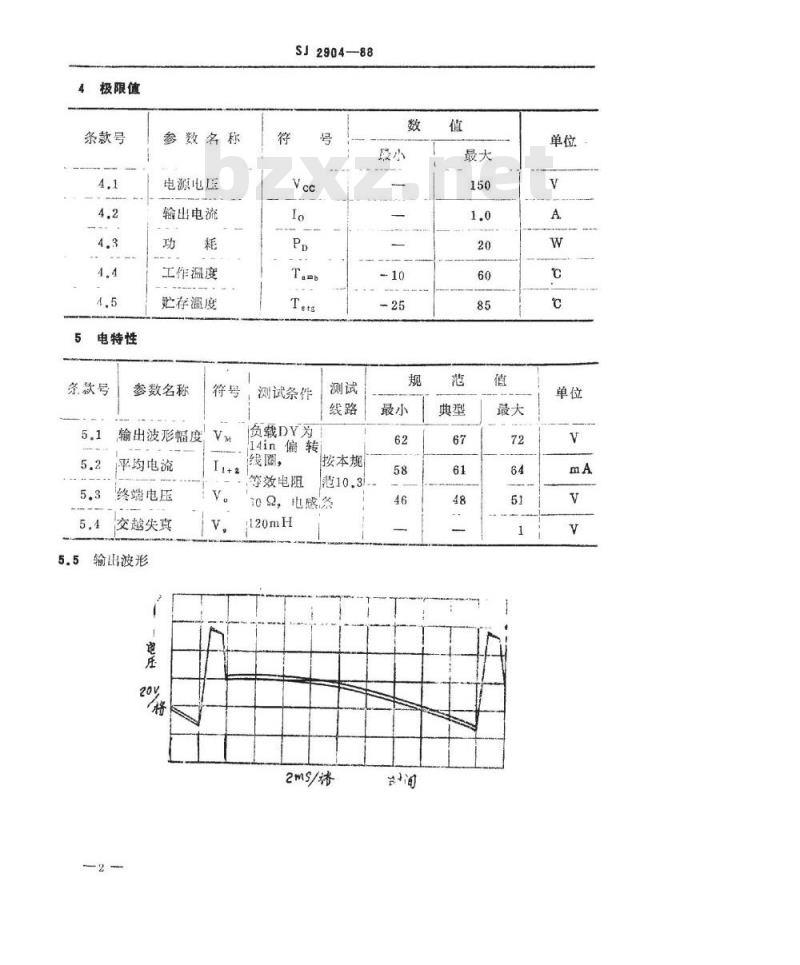

4极限值
条款号
电特性
条款号
参数名称
电源电压
输出电流
工作温度
贮存温度
参数名称
输出波形幅度
平均电流
终端电压
交越失真
5.5输出波形
SJ2904—88
测试条件
负载DY为
i4in偏转
线圈，
等效电阻
按本规
60%，电感条
1120mH
2ms/清

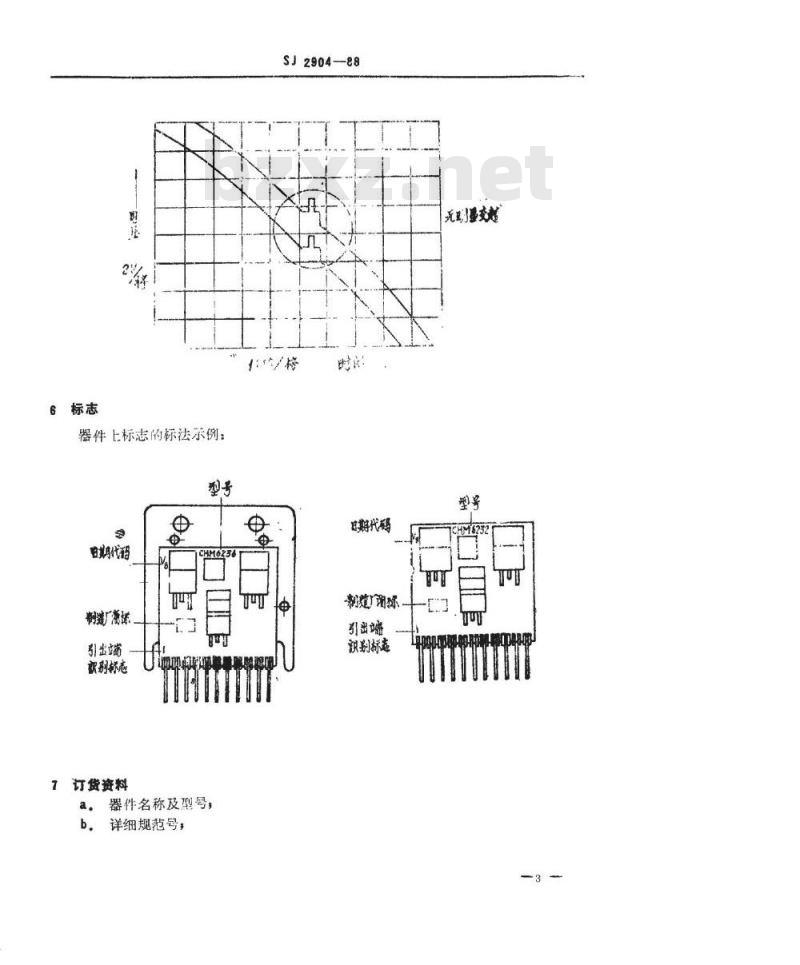

6标志
器件上标志的标法示例：
阳期代
制广海块、
引出端
款别赫态
7订货资料
器件名称及型号，
b。详细规范号，
SJ2904-—88
的期代
戏谢标
别标志
死了摄变越
质量评定水平，
d。电路功能，
e。其它。

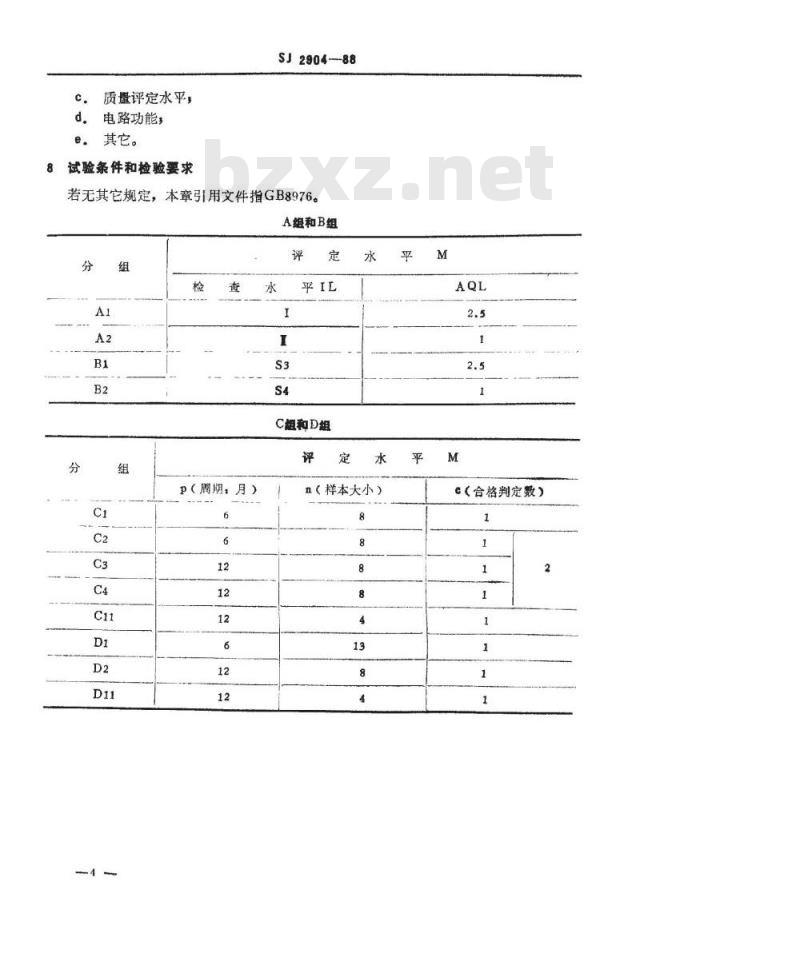

试验条件和检验要求
SJ2904-88
若无其它规定，本章引用文件指GB8976。A组和B组
p（周期，月）
C短和D组
（样本大小）
c（合格判定数）
所有试验均为非破坏性的。
引用文件
检验或试验
A1分组
外部日检
A2分组
25下电特性
条款号
所有试验均为非破坏性的。
引用文件
检验或试验
B1分组
可焊性
B2分组
条款号
标有（D）的试验为破坏性的。
引用文件
检验或试验
C1分组
极限温度下的
主要电特性
C2分组
初始测量
振动(D）
跌落（D）
最后测爱
条款号
SJ2904-88

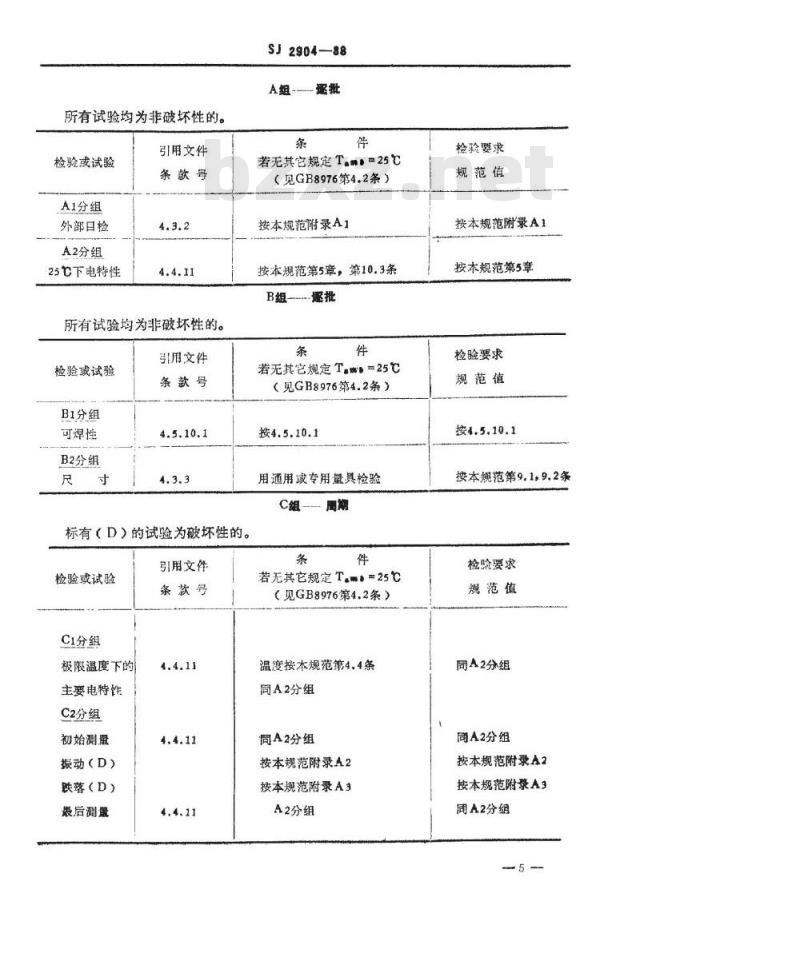

A组圾批
若无其它规定Tm，=25℃
（见GB8976第4.2条）
按本规范附录A1
按本规范第5章，第10.3条
B组逐批
若无其它规定T*=25℃
（见GB8976第4.2条）
按4.5.10.1
用通用或专用量具检验
C组——周期
若无其它规定T*，=25℃
（见GB8976第4.2条）
温度按本规范第4.4条
同A2分组
同A2分组
按本规范附录A2
按本规范附录A3
A2分组
检验要求
规范值
按本规范附录A1
按本规范第5章
检验要求
规范值
按4.5.10.1
按本规范第9.1,9.2条
检验要求
规范值
同A2分组
同A2分组
按本规范附录A2
按本规范附录A3
周A2分组
检验或试验
C3分组
初始测摄
湿度变化
两销法（D）
移态湿热（D）
最后测量
C4分组
初始测显
最后量
C11分望
初始测量
周湖湿热(D）
蒸气D）
最运测品
引用文件
条款号
SJ2904—88
若无其它规定T。，=25℃
（见GB8976篇4.2条）
同A2分组
按4.5.8.3
按4.5.3条件1，
加电，
时间：21d
A2分组
同A2分组
按4.5.1温度：100±2℃
时间：21d
周A2分组
同A2分组
按本规范附录A4
按本规范附录A5
同A2分组
检验要求
规范值
同A2分组
同A1分组
同A1，A2分组
同A2分组
同A2分组
同A1、A2分组
同A2分组
同A2分组
按本规范附录A4
按本规范附录A5
同A2分纸
标有（D）的试验为破坏性的。
引用文件
检验或试验
Di分组
初好测
耐久性(D)
最片测量
D2分组
初始测氧
拉力(D)
弯曲(D)
扭转(D)
元器件焊接
强度(D）
散热板粘结
强度(D)
最后测盘
D11分组
初始测量
散热效果（D）
关(D)
过负荷（D）
最后测最
务款号
SJ2904—88
D组一周期
若无其它规定T，》=25℃
（见GB8976第4.2条）
同A2分组
按4.5.14温度：60±2℃，
加电，
时间：1000h
同A2分组、
同A2分组
按4.5.12.1拉力：10N
时间：10±1S
数斑，：3根
按4.5.12.3
方法1，
静拉力，5N
时间：5±1S
数量：3根
按本规范附录A6
按本规范附录A7
按本规范附录A8
同A2分组
同A2分组
按本规范附录A9
按本规范附录A10
按本视范附录A11
圆A2分组
检验要求
规范做
同A2分组
同A1、A2分组
同A2分组
同A2分组
周A1分组
同A1分组
按本规范附录A6
按本规范附录A7
按本规范附录A8
同A2分组
同A2分组
按本规范附录A9
按本规范附录A10
按本规范附录A11
同A2分组
9外形图
9.1CHM6232外形尺寸
9.2CHM6236外形尺寸
SJ2904-—88
25 ± 0.1
引出端名称符号
附加资料
电路图
SJ2904—88
顿泵电源电压
54V电源电压
自举电容品
分压端
顿输入
顿输出
X射线保护输出
10.2元器件参数
SJ2904-88
名称和型号
电用器R--0.125-360±5%
R—0.125--2.2Q±10%
R-1-3.3KQ±5%
R-0.125-560Q±5%
R--0.125—180Q±5%
R—1-5.60±10%
R-110±10%
厚膜热敏电阻器MF10
330品±20%
晶体管参照C2802L
10.3测试和试验电路图
Yiboy+
22K立
2222kg
注：虚线内滤波电路，单独测试时可不用，10-
CHM6232www.bzxz.net
M/L档
L/K档
fu/tso
A1外部目检
SJ2904--88
试验方法
补充件）
条件：目检或用3倍以上放大镜检。检验婴求及规范值：要求标志清晰，，产品无裂痕，漆层不脱落，焊接不能有虚焊、漏焊，外引线不得歪斜、断裂、松动脱落。（符合标准样品）A2报动
条件：把试验样品距引线根部2mm处用专用夹具或按实装焊接装配在线路板上，并加固基片，装上扳动台进行试验。振幅2mm（蜂一峰值），频率20H.z，垂直和水平2个方向各振2h。
检验要求及规范值：仍能满足本规范A1分组的规定。A3跌落
条件：试验样品以任意方向跌落在2mm厚聚氯乙稀铺设的混凝土地面上或枫木台面上，跌落3次，落差：CHM6232为30cm，CHM6236为70cm。检验要求及规范值：仍能满足本规范A1、A2分组的规定A4周期湿热
条件：试验样品按本规范10.3条接线，置于交变湿热箱内，按下图所示的要求和颠序进行试验（a、b、d,e:s-i阶段相对湿度90%~96%，c.f阶段相对湿度80%~96%h阶段任意）循环10次。
r7h贡蕉
h元前存，3h意例
SJ2904--88
检验要求及规范值，仍能满足本规范A1分组的规定。A5高压蒸汽
条件：试验样品置于2×10Pa的高压锅内，隔水煮8h，恢复时间大于4h，在24h内测完。
检验要求及规范值：仍能满足本规范A1、A2分组的规定。A6扭转
条件；试验样品的外引线，用手或扁咀钳距引线根部6±0.5mm处扭转360°为1，扭转时间为5±1s，再以同样条件反方向扭转2圈，数4根。检验要求及规范值：仍能满足本规范A1分组的规定。元器件焊接度
条件：沿基板法线方向将30N的静拉力施加在器件上，保持时间为10±1S。检验要求及规范值：仍能满足本规范A1、A2分组的规定。A8散热板粘接强度（CHM6236）
条件：在水平方向固定试验样品散热板，沿电路片法线方向，将50N的静拉力滤加于电路片各点，保持时间10±1S。检验要求及规范值：散热板粘接处不能开裂或脱落。A9散热效果
条件：试验样品按本规范1C.3条接线，置于50±2℃的恒温箱内，加电持续工作0.5h后检验。
检验要求及规范值：a，半导体结温TQ=T。+PQ1e小于125℃，b.
电阻表面温度低于150C，
焊锡处的温度低于105C，
d。晶体管工作在下图所示功耗区域内。Pew
