【电子行业标准(SJ)】 ３０ＭＨｚ～１ＧＨｚ声音和电视信号的电缆分配系统验收规则

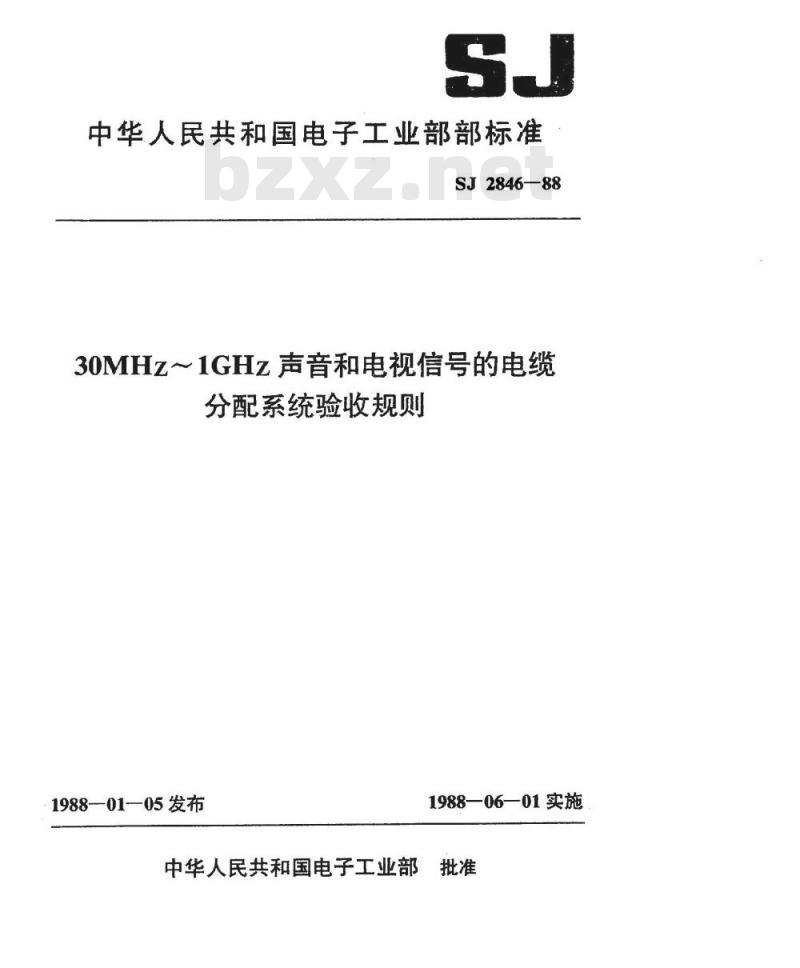

中华人民共和国电子工业部部标准SJ2846-88
30MHz～1GHz声音和电视信号的电缆分配系统验收规则
1988-01-05发布
1988—06—01实施
中华人民共和国电子工业部

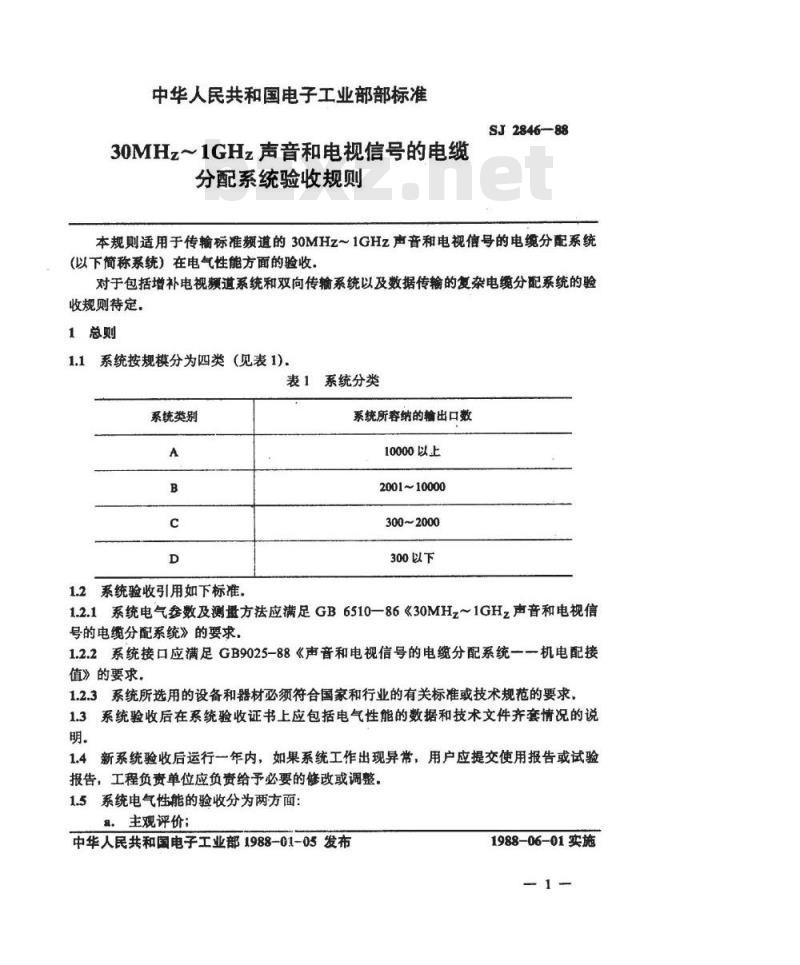

中华人民共和国电子工业部部标准30MHz~1GHz声音和电视信号的电缆分配系统验收规则
SJ2846-88
本规则适用于传输标准频道的30MHz~1GHz声音和电视信号的电缆分配系统（以下简称系统）在电气性能方面的验收对于包括增补电视额道系统和双向传输系统以及数据传输的复杂电缆分配系统的验收规则待定。
1总则
系统按规模分为四类（见表1）
表1系统分类
系统类别
1.2系统验收引用如下标准，
系统所容纳的输出口数
10000以上
200110000
300~2000
300以下
1.2.1系统电气参数及测量方法应满足GB6510—86《30MHz~1GHz声音和电视信号的电缆分配系统》的要求。
1.2.2系统接口应满足GB9025-88《声音和电视信号的电缆分配系统一一机电配接值》的要求。
1.2.3系统所选用的设备和器材必须符合国家和行业的有关标准或技术规范的要求、1.3系统验收后在系统验收证书上应包括电气性能的数据和技术文件齐套情况的说明。
1.4新系统验收后运行一年内，如果系统工作出现异常，用户应提交使用报告或试验报告，工程负资单位应负给予必要的修改或调整。1.5系统电气性能的验收分为两方面：8。主观评价；
中华人民共和国电子工业部1988-01-05发布1988-06-01实施

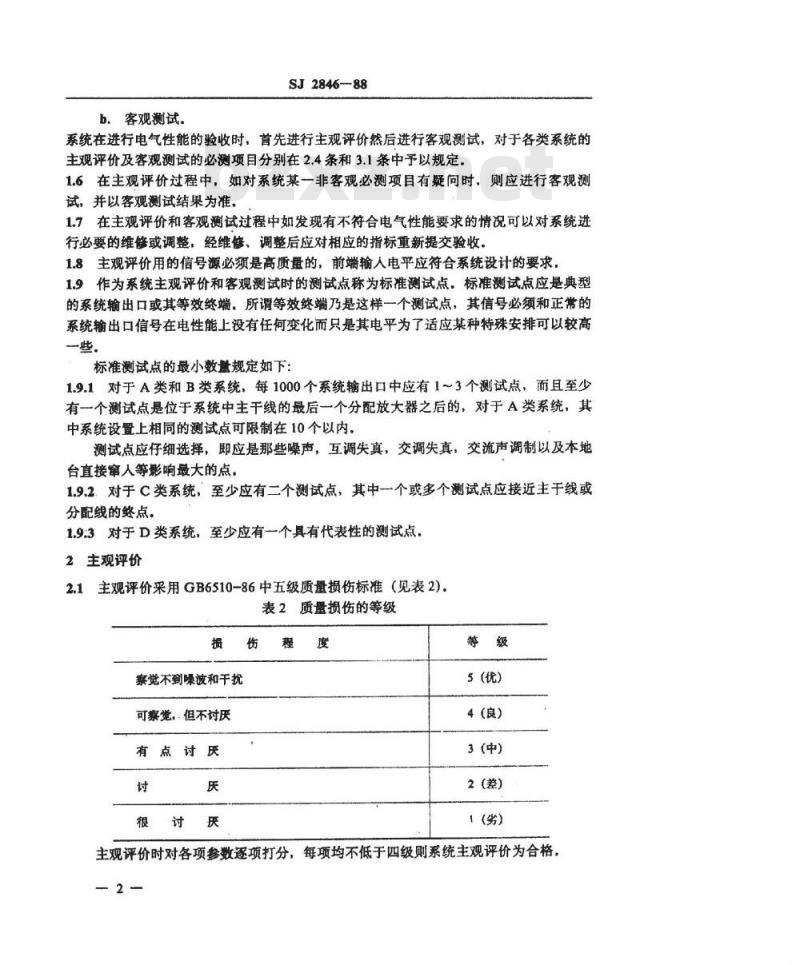

b.客观测试。
SJ2846-88
系统在进行电气性能的验收时，首先进行主观评价然后进行客观测试，对于各类系统的主观评价及客观测试的必测项目分别在2.4条和3.1条中予以规定。1.6在主观评价过程中，如对系统某一非客观必测项自有疑问时，则应进行客观测试，并以客观测试结果为准。
1.7在主观评价和客观测试过程中如发现有不符合电气性能要求的情况可以对系统进行必要的维修或调整，经维修、调整后应对相应的指标重新提交验收，1.8主观评价用的信号源必须是高质量的，前端输人电平应符合系统设计的要求，1.9作为系统主观评价和客观测试时的测试点称为标准测试点，标准测试点应是典型的系统输出口或其等效终端，所谓等效终端乃是这样一个测试点，其信号必须和正常的系统输出口信号在电性能上没有任何变化而只是其电平为了适应某种特殊安排可以较高一些
标准测试点的最小数邀规定如下：1.9.1对于A类和B类系统，每1000个系统输出口中应有1~3个测试点，而且至少有一个测试点是位于系统中主于线的最后一个分配放大器之后的，对于A类系统，其中系统设置上相同的测试点可限制在10个以内。测试点应仔细选择，即应是那些噪声，互调失真，交调失真，交流声调制以及本地台直接窜人等影响最大的点。
1.9.2，对于C类系统，至少应有二个测试点，其中一个或多个测试点应接近主于线或分配线的终点。
1.9.3对于D类系统，至少应有一个具有代表性的测试点，2主观评价
2.1主观评价采用GB6510-86中五级质量损伤标准（见表2)。表2质量损伤的等级
察觉不到噪波和干扰
可察觉，但不讨厌
有点讨厌
5（优）
4(良）
3 (中)
2 (差)
1 (（劣）
主观评价时对各项参数逐项打分，每项均不低于四级则系统主观评价为合格，2

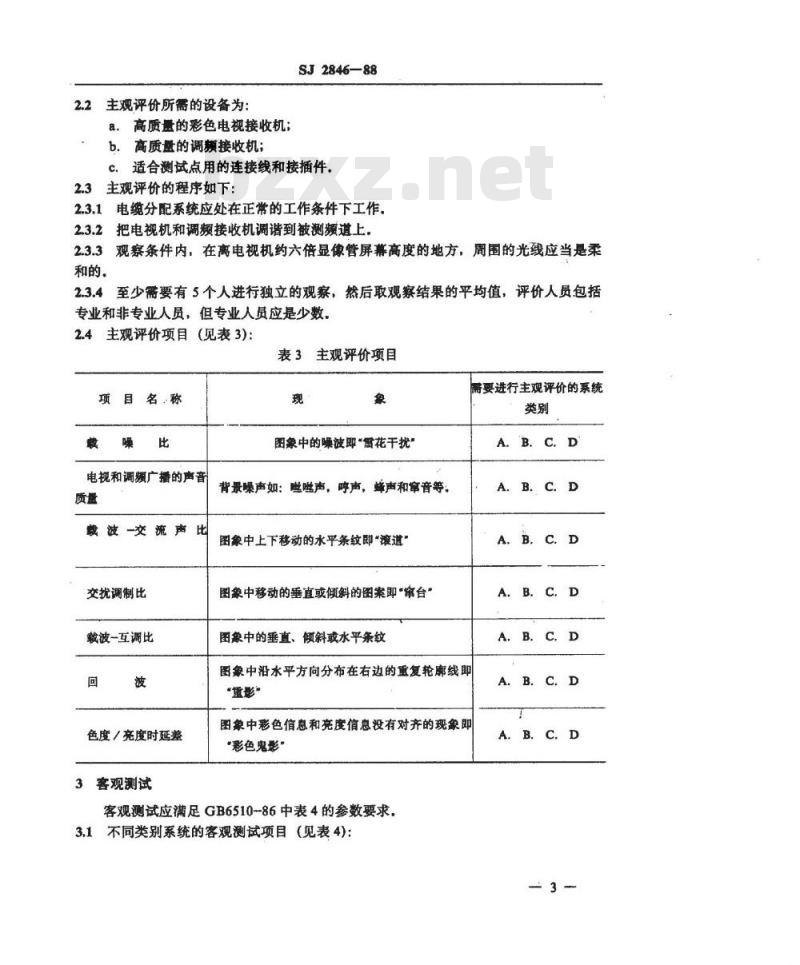

2.2主观评价所需的设备为
a.高质量的彩色电视接收机；
b.高质量的调频接收机；
SJ2846—88
C.适合测试点用的连接线和接插件2.3主观评价的程序如下：
2.3.1电缆分配系统应处在正常的工作条件下工作把电视机和调频接收机调谐到被测频道上，2.3.2
2.3.3观察条件内，在离电视机约六倍显像管屏幕高度的地方，周围的光线应当是柔和的。
2.3.4至少需要有5个人进行独立的观察，然后取观察结果的平均值，评价人员包括专业和非专业人员，但专业人员应是少数。2.4主观评价项目（见表3)：
表3主观评价项目
项目名称
电视和调频广播的声音
裁波一交流声比
交扰调制比
载波一互调比
色度/亮度时延差
客观测试
图象中的噪波即“贯花干扰”
背景噪声如：些噬声，呼声，蜂声和窜音等，图象中上下移动的水平条纹即“滚道”图象中移动的垂直或倾斜的国案即“审台”图象中的垂直、倾斜或水平条纹图象中沿水平方向分布在右边的重复轮廊线即“重影”
图象中彩色信息和亮度信息没有对齐的现象即“彩色鬼影”
客观测试应满足GB6510-86中表4的参数要求，3.1不同类别系统的客观测试项目（见表4)：需要进行主观评价的系统
A. B. C. D
项目名称
图象和调频载波电平
载波-互调比
交扰调制比
载裁波一交流声比
频道内频率响应
色度/亮度时延差
微分增益和微分相位
SJ2846-88

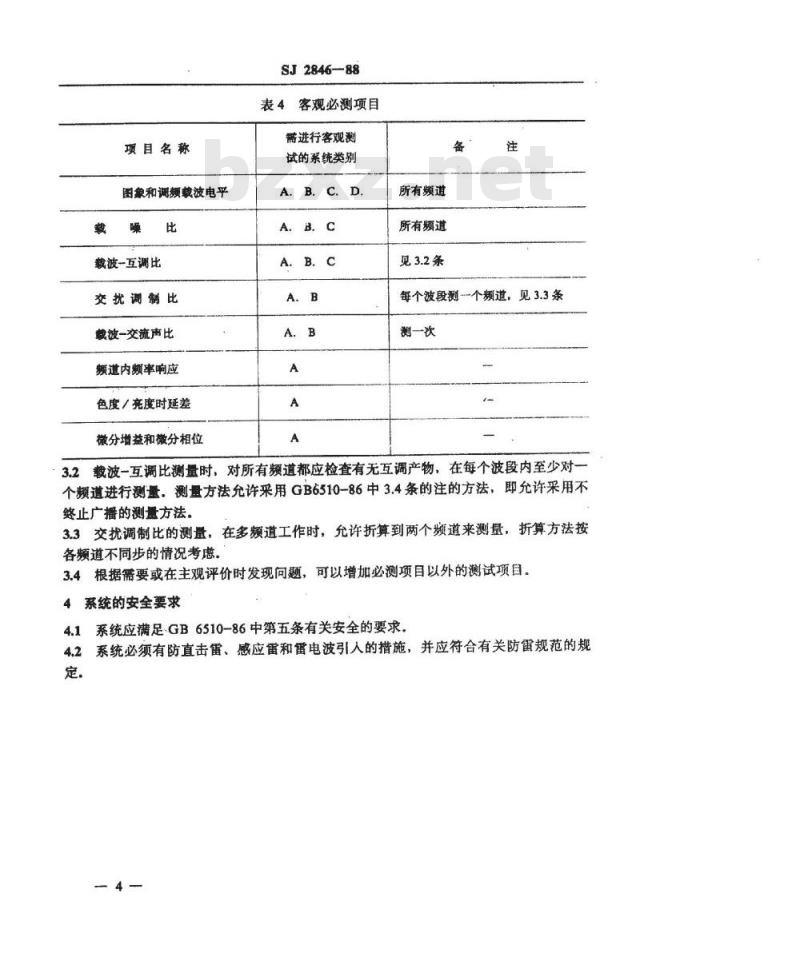

表4客观必测项目
需进行客观测
试的系统类别
所有频道
所有频道
见3.2条
每个波段测个频道，见3.3条
测一次
3.2载波一互调比测量时，对所有频道都应检查有无互调产物，在每个波段内至少对一个频道进行测量测量方法允许采用GB6510-86中3.4条的注的方法，即允许采用不终止广播的测量方法。
3.3交扰调制比的测量，在多频道工作时，允许折算到两个频道来测量，折算方法按各频道不同步的情况考虑。
3.4根据需要或在主观评价时发现问题，可以增加必测项目以外的测试项目。4系统的安全要求
4.1系统应满足-GB6510-86中第五条有关安全的要求，4.2系统必须有防直击雷、感应雷和雷电波引人的措施，并应符合有关防雷规范的规定，
SJ2846—88
附录A
系统电气性能验收证书
(参考件)
A1系统电气性能验收证书分附属文件和验收证书两部分A2验收证书是系统完成技术性能确认的标志：由有关方面负责人签字生效。A3施工必须符合图纸，更改设计必须经设计部门许可并有证明文件，A4附属文件
A4.1附属文件种类
文件号
文件名称
系统基础资料
电源理图
布线图
主观评价记录
客观测试记录
安全检查记录
设备和器材一览表
1.接收频道及场强。
2.自办节目频道.
3.系统输出口数，传输距离，
4.信号质量分析数据：是否使用邻道，是否有工业和无线电干扰，是否有本地强电波，电波传输途径是否有阻挡和严重反射，是否有同颗干扰等。
1.前端组成
2.传输系统及分配系统组成。
3.电平分配
4.电平图
1.传输线路图：前端、干线放大器，分配放大器及标准测试点位置等。
2.建筑物内走线图：顶层平面图、天线位置，标准层平面图，管线图，终端位置等。
对表3主观评价项目，由不同人进行打分。1.测试项目。
2.测试方框图。
3.测试仪器。免费标准下载网bzxz
4.测试结果。
是否符合安全要求。
1.设备和器材名称、规格、型号，2.制造厂家，设备合格证。
3.数量、金额。
带要特殊说明的事项，
SJ2846-88
A4.2对同一文件可以由多张图纸组成，也可以是几个文件合并在一起，根据系统类别同一文件的繁简程度可以是不同的、AS系统性能验收证书
工程名称
工程编号
工程地址
甲方名称及地址
乙方名称及地址
文件号
输出口数
具备情况
甲方验收意见
签名盖章
许可证号
许可证号
接收信号额道
乙方验收意见
签名盖章
自办节日额道
丙方验收意见
签名盖章
SJ2846--88
①若工程具备的文件可以在文件号下打勾注：
②甲方为用户单位或验收单位、乙方为施工单位，
③两方为设计单位，
附加说明：
本标准由北京电视技术研究所负责起草；本标准主要起草人：高宗敏，吕佳荣。7
