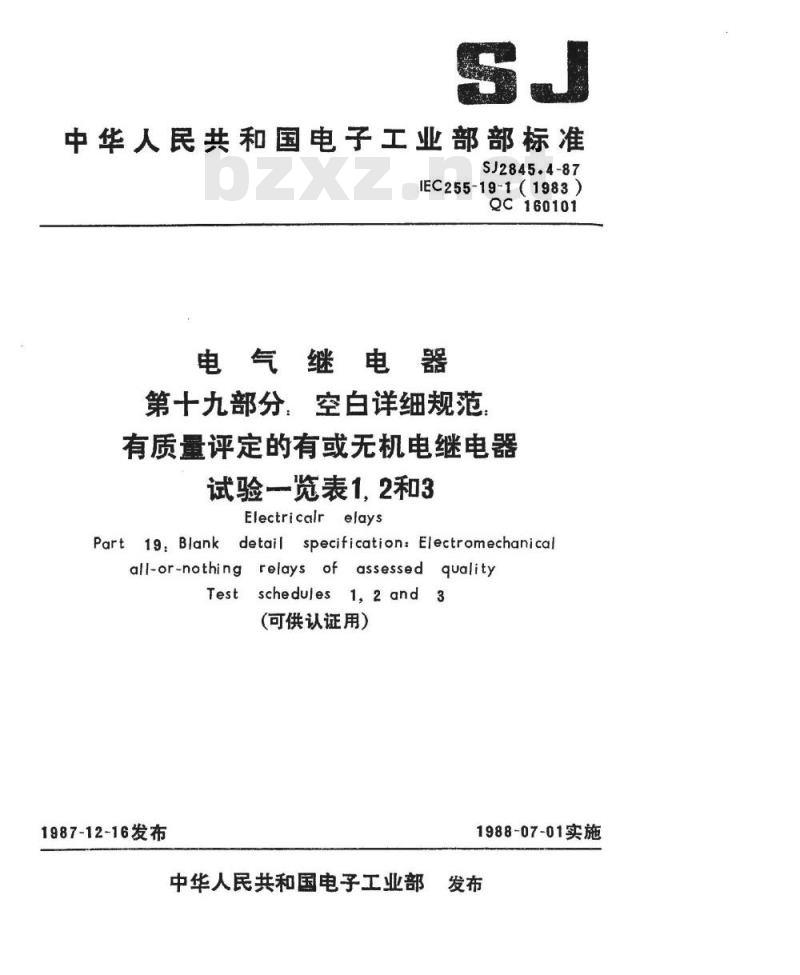

【电子行业标准(SJ)】 电气继电器 第十九部分：空白详细规范：有质量评定的有或无机电继电器试验一览表１、２和３(可供认证用)

中华人民共和国电子工业部部标准SJ2845.4-87
IEC255-19-1（1983）
QC160101
电气继电器
第十九部分：空白详细规范
有质量评定的有或无机电继电器试验一一览表1.2和3
Electricalr elays
Part 19 Blank detail specification:Electromechanicalall-or-nothing relays of assessed qualityTestschedules1,2and3
(可供认证用)
1987-12-16发布
中华人民共和国电子工业部
1988-07-01实施

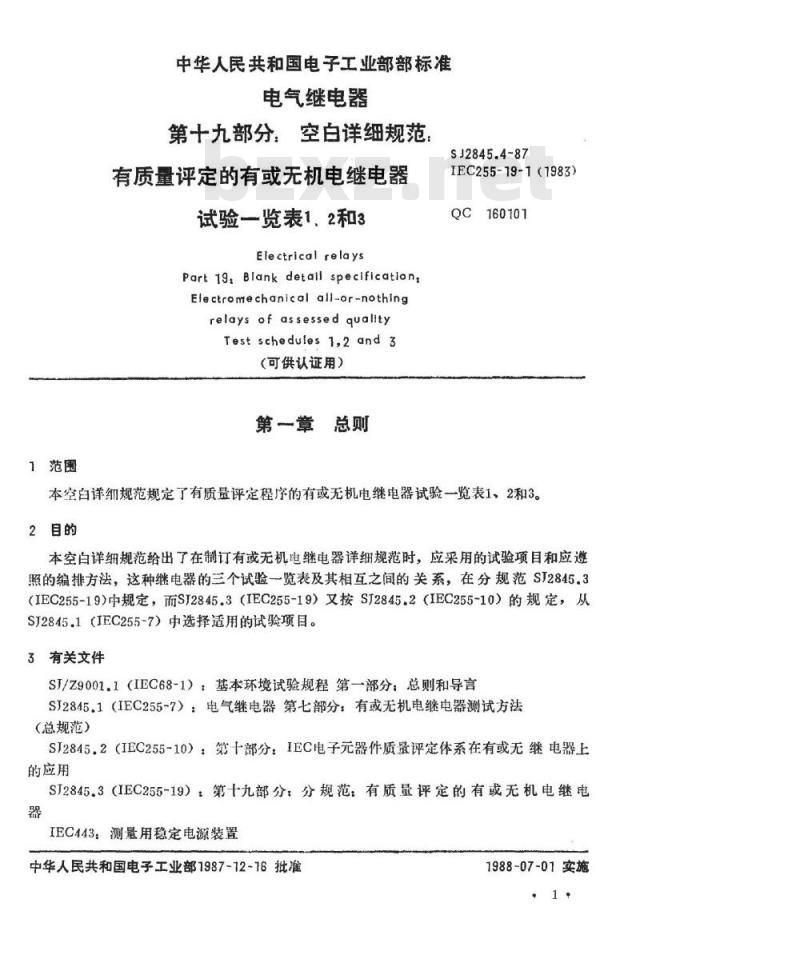

1范围
中华人民共和国电子工业部部标准电气继电器
第十九部分：空白详细规范
SJ2845.4-87
IEC255-19-1(1983)
有质量评定的有或无机电继电器试验一览表1、2和3
Electricalrelays
Part 19,Blank detail specification,Electromechanlcal all-or-nothingrelays of assessed quality
Test schedules 1,2 and 3
（可供认证用）
第一章总则
QC160101
本空白详细规范规定了有质量评定程序的有或无机电继电器试验一览表1、2和3。2目的
本空白详细规范给出了在制订有或无机电继电器详细规范时，应采用的试验项目和应遵照的编排方法，这种继电器的三个试验一览表及其相互之间的关系，在分规范SJ2845.3（IEC255-19）中规定，而SJ2845.3（IEC255-19）又按SJ2845.2（IEC255-10）的规定，从SJ2845.1（IEC255~7）中选择适用的试验项目。3有关文件
SJ/Z9001，1（IEC68-1）：基本环境试验规程第一部分：总则和导言SJ2845.1（IEC255-7）：电气继电器第七部分：有或无机电继电器测试方法（总规范）
SJ2845.2（IEC255-10）：第十部分：IEC电子元器件质量评定体系在有或无继电器上的应用
SJ2845.3（IEC255-19）：第十九部分：分规范：有质量评定的有或无机电继电器
IEC443：测量用稳定电源装置
中华人民共和国电子工业部1987-12-16批准1988-07-01实施

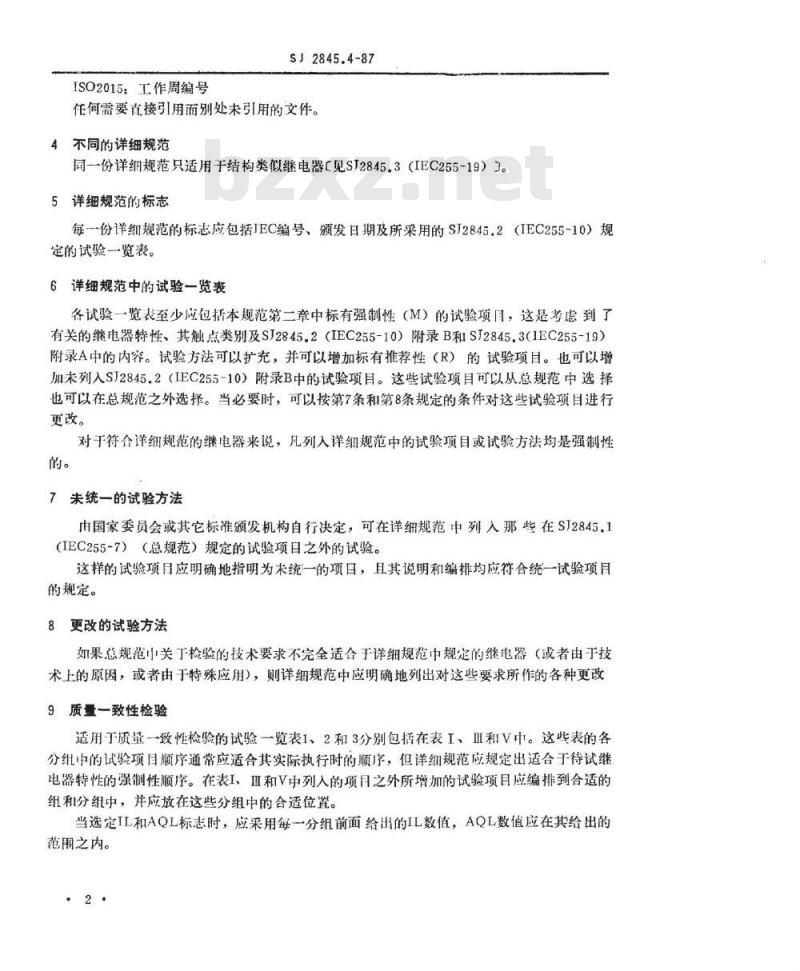

ISO2015：工作周编号
SJ2845.4-87
任何需要直接引用而别处未引用的文件。4不同的详细规范
同一份详细规范只适用于结构类似继电器C见SJ2845.3（IEC255-19）J。5详细规范的标志
每一份详细规范的标志应包括IEC编号、颁发日期及所采用的SJ2845.2（IEC255-10）规定的试验一览表。
6详细规范中的试验一览表
各试验一览表至少应包括本规范第二章中标有强制性（M）的试验项日，这是考虑到了有关的继电器特性、其触点类别及SI2845.2（IEC255-10）附录B和ST2845.3IEC255-19）附录A中的内容。试验方法可以扩充，并可以增加标有推荐性（R）的试验项目。也可以增加未列入SJ2845.2（IEC255-10）附录B中的试验项目。这些试验项目可以从总规范中选择也可以在总规范之外选择。当必要时，可以按第7条和第8条规定的条件对这些试验项目进行更改。
对于符合详细规范的继电器来说，凡列入详细规范中的试验项目或试验方法均是强制性的。
7未统一的试验方法
由国家委员会或其它标准颁发机构自行决定，可在详细规范中列入那些在ST2845.1（IEC255-7）（总规范）规定的试验项目之外的试验。这样的试验项目应明确地指明为未统一的项日，且其说明和编排均应符合统一试验项目的规定。
更改的试验方法
如果总规范小关丁检验的技术要求不完全适合于详细规范中规定的继电器（或者由于技术上的原因，或者由于特殊应用，则详细规范中应明确地列出对这些要求所作的各种更改9质量一致性检验
适用于质量一致性检验的试验一览表1、2和3分别包括在表I、Ⅱ和V中。这些表的各分组中的试验项目顺序通常应适合其实际执行时的顺序，但详细规范应规定出适合于待试继电器特性的强制性顺序。在表I、Ⅲ和V中列入的项之外所增加的试验项目应编排到合适的组和分组中，并应放在这些分组中的合适位置。当选定IL和AQL标志时，应采用每一分组前面给出的IL数值，AQL数值应在其给出的范围之内。

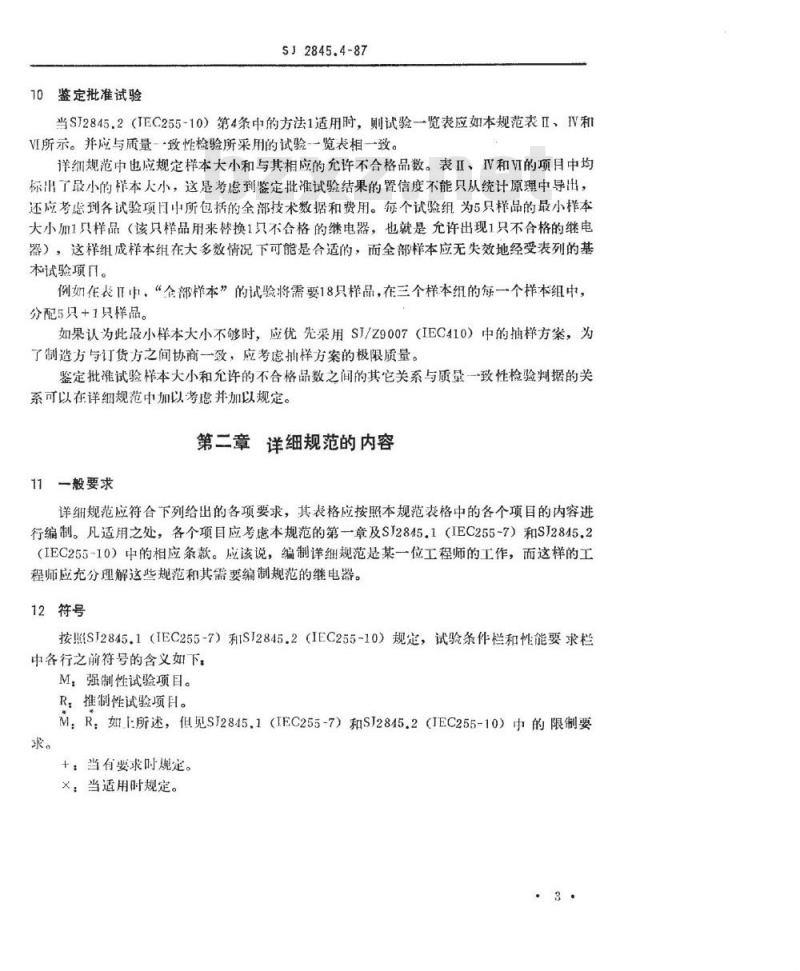

10鉴定批准试验
SJ2845.4-87
当SJ2845.2（IEC255-10）第4条中的方法1适用时，则试验一览表应如本规范表Ⅱ、V和V所示。并应与质量-效性检验所采用的试验一览表相一致。详细规范中也应规定样本大小和与其相应的允许不合格品数。表Ⅱ、I和И的项月中均标出了最小的样本人小，这是考虑到鉴定批准试验结果的置信度不能只从统计原理中导出，还应考虑到各试验项日中所包括的全部技术数据和费用。每个试验组为5只样品的最小样本大小加1只样品（该只样品用来替换1只不合格的继电器，也就是允许出现1只不合格的继电器），这样组成样本组在大多数情况下可能是合适的，而全部样本应无失效地经受表列的基试验项目。
例如在表Ⅱ中，“全部样本”的试验将需要18只样品，在三个样本组的每一个样本组中，分配5只+1只样品。
如果认为此最小样本大小不够时，应优先采用SJ/Z9007（IEC410）中的抽样方案，为了制造方与订货方之间协商一致，应考虑抽样方案的极限质量。鉴定批准试验样本大小和允许的不合格品数之间的其它关系与质量一致性检验判据的关系可以在详细规范中加以考虑并加以规定。第二章详细规范的内容
11一般要求
详细规范应符合下列给出的各项要求，其表格应按照本规范表格中的各个项目的内容进行编制。凡适用之处，各个项目应考虑本规范的第一章及SJ2845.1（IEC255-7）和SJ2845.2（IEC255-10）中的相应条款。应该说，编制详细规范是某一位工程师的工作，而这样的工程师应充分理解这些规范和其需要编制规范的继电器。12符号
按照SI2845.1（IEC255-7）和ISI2845.2（IEC255-10）规定，试验条件栏和性能要求栏中各行之前符号的含义如下：
M，强制性试验项目。
R，推制性试验项目。
M，R：如L所述，但见SJ2845.1（IEC255-7）和SJ2845.2（IEC255-10）中的限制要求。
+：当有要求时规定。
X：当适用时规定。

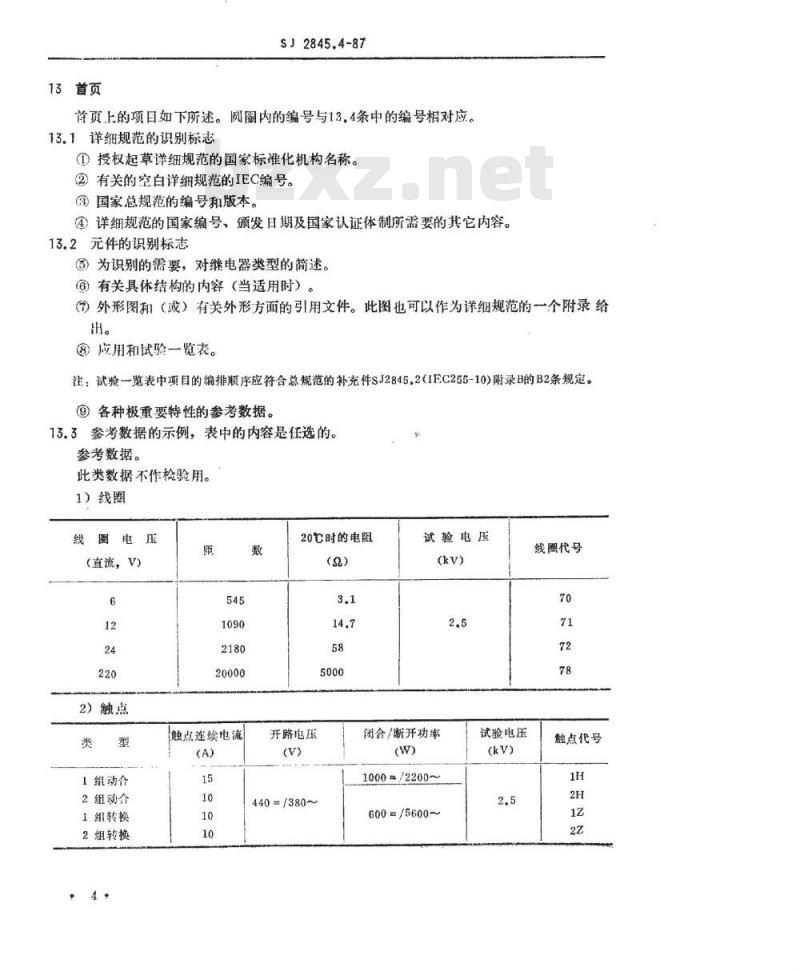

13首页
SJ2845.4-87
首页上的项目如下所述。厕圈内的编号与13，4条中的编号相对应。13.1详细规范的识别标志
①授权起草详细规范的国家标准化机构名称。②有关的空白详细规范的IEC编号。③国家总规范的编号和版本。
④详细规范的国家编号、颁发日目期及国家认证体制所需要的其它内容。13.2元件的识别标志
③为识别的需要，对继电器类型的简述。③有关具体结构的内容（当适用时）?外形图和（或）有关外形方面的引用文件。此图也可以作为详细规范的一个附录给出。
③应用和试验一览表。
注：试验一览表中项目的编排顺序应符合总规范的补充件SJ2845.2(IEC255-10)附录B的B2条规定。?各种极重要特性的参考数据。
13.3参考数据的示例，表中的内容是任选的。参考数据。
此类数据不作检验用。
1）线圈
线图电压
（直流，V)
2）触点
1组动合
2组动介
1组转换
2组转换
触点连续电流
20℃时的电阻
开路电压
440=/380~
试验电压
闭合/断开功率
1000=/2200~
600=/5600~
试验电压
线圈代号
触点代号
13.4详细规范首页的编排格式
详细规范：有或无继电器
类型：
结构：
(外形图）
参考数据
此类数据不作检验用
SJ2845.4-87
试验览表：X（或有增加内容的试验一览表X)?
14有关文件
SJ2845.4-87
14.1ST2845.1（IEC255-7）和其引用的其它标准（当适用时，表明其它有关文件）。15特性值
［按照SJ/Z9073.1（IFC255-1-00）中的规定】。16
检验批的组成
（按照适用的规定）。
17试验间隔期
（对C组的规定。
18鉴定批准
【规定SJ2845.2（IEC255-10）第4条中的方法1或方法2，对于第一种情况，分别参照表I、IV或V。
19质量一致性检验
19.1除A0分组外，当某一个分组中包括的试验项目多于一项时，则试验的顺序是强制性的。
19.2经受过破坏性试验（D）的样本不得在交货时放行。继电器及其包装标志
符合该详细规范的继电器及其包装，应有下列标志：20.1继电器
商标或制造方名称。
继电器型号。
制造日期代号，至少应近似到月份，按照TSO2015规定。(当适用时)。
（任何其它所需要的标志)。
20.2包装
详细规范的标志。
商标或制造方名称。
继电器型号。
制造方的批次识别代号。
数量。
（任何其它所需要的标志）。
21试验一览表
$J2845.4-87
注：所有试验一览表中的各种符号见12条。表I
试验一览表1
质量一致性检验要求
捡查或试验项目
质量一致性
检验要求
试验的标准条件
若无其它规定适用于所有试验项目试验条件
(IEC255-7)
中的条款
按SJ2845.1(IEC255-7)
第16.7条中的规定：
+1）大气条件
+2）电源特性和接线
+3）试验前的清洗和（或）
4）安装方法
+5）这些条件的应用
A组检验
AO分组
适用于此分组中的所有试验项目IL
（1）见SJ/Z9001.1
(IEC68-1)
（2）见IEC443
一般情况：100%试验
特殊情况：IL，II
AQL,0.065..0.25..0.65
试验序母
检查或试验项目
外观检查：标志
功能试验
介质试验
A1分组
SJ2845.4-87
续表I
试验条件
(IEC255-7)
中的条款
M17.41)和2)
M按24.3条中的规定：
1)动作和释放值，预处
理，极性
5)对新继电器的试验
+6)磁方向
×7)监测细节
M按20.2中的规定：
1)引出
2)电压参数
3)持续时间
按31.2.2中的规定，
1)方法
3）加压和清洗
×4）方法3的细节
适用于此分组中的所有试验项日8
性能要求
完整并清晰
功能正确
无击穿，无闪络
+最大瀚电流
方法1：
无可见的泄漏
方法2和方法3：
最大泄漏率
AQL.0.4...1.0...4
试验序号
检套或试验项目
线圈直流电团
线圈阻抗
功能试验
A2分组
sJ2845.4-87
续表！
试验条件
（IEC255-7)
中的条款
按19.1.3中的规定：
+2）基准温度
×3）温度系数
×4）预防指施
M按19.3.3中的规定，
1）方法
3）激励值
+4）试验电压
+5）替换方法
按24.3中的规定，
同试验序号2
适用于此分组中的所有试验项日8
尺寸检查
A3分组
按17.7中的规定，
1)尺寸
+2）漏电距离和电气间际
适用于此分组中的所有试验项目9
外观检查，标志除外
按17.7条中的规定：
+3）观察条件
性能要求
线圈电阻的极限值
阻抗或功耗的极限值
功能正确
AQL.0.4...1.0...4
AQL,0.4..1...
试验序号
检查或试验项目
外观检查，标志除外
B2分组
sJ2845.4-87
续表I
试验条件
(IEC255-7)
中的条款
+4）继电器的掐晃方法(a)
5）良好的整体外观(b)
+其它物理性能（e)
适用于此分组中的所有试验项目10
内部潮湿
可焊性
试验1(D)
最后测量项目
一外观检查
一线图直流电阻bzxZ.net
一其它最后测量项目
R按32.4中的规定：
1）激励值
2）温度
按36.4中的规定：
1）方法
+2）老化方法
a）无可听到的噪声，但由正
常结构引起的噪声除外
b)装调、表面和加工质量
应良好
c)规定详细的结果
AQL,0.4..l.0..
无，但最后测项目适用
无，但最后测量
项目适用
按下列内容规定适用于上述试验项日的适当条件和性能要求：按17.7中的规定；
+3）观察条件
待检特性
a）标志和识别符号
b）良好的整体外观
xc)焊料浸润
按19.1.3中的规定：
同试验序号5
+规定所有条件
AQL与上
述试验项
目中的规
定相同
a)完整并清晰
b)装调良好
c)浸润系数
线圈电阻极限值
规定所要求的结果
此处给出的IL和AQL只是指导性的，如果不用IL和AQL数值时，详细规范的每一分组中应标出下列数值，
试验序号
检查或试验项H
1）试验的周期
2）被试继电器的数量
3）允许的不合格品数
C2分组
适用于此分组中的所有试验项口13
介质试验
C3分组
适用于此分组中的所有试验项目14
尺寸检在
C4分组
sJ2845.4-87
续表I
试验条件
（IEC255-7)
中的条款
按20.2中的规定：
回试验序号3
Ao中未进行试验的引
R按17.7中的规定：
1）尺寸（只对A2中未进
行检查的那些尺寸）
2）漏电距离和电气间顔
IL:S-2
适用于此分组中的所有试验项目15
电寿命(D)
1L:S-3
ALQ: 0.4...1.0..
无击穿、无闪络
+最大漏电流
IL:S-2
AQL.0.65...1.56.5
此分组中的试验项
AQL. 0.4...1.5...6.5
按41.3.41.4,41.5、
41.6中的规定（按照
适用的）
对于41.3（1、2、3类）
按41.3.2中的规定，
被试触点
1)动作次数或持续时间
2）方法1或方法2
目是被环性的(D)
方法1：
允许的失效数，失效判
方法2：
失效判据
