【电子行业标准(SJ)】 ＹＴＳ型彩色电视广播接收机用色度延迟线详细规范

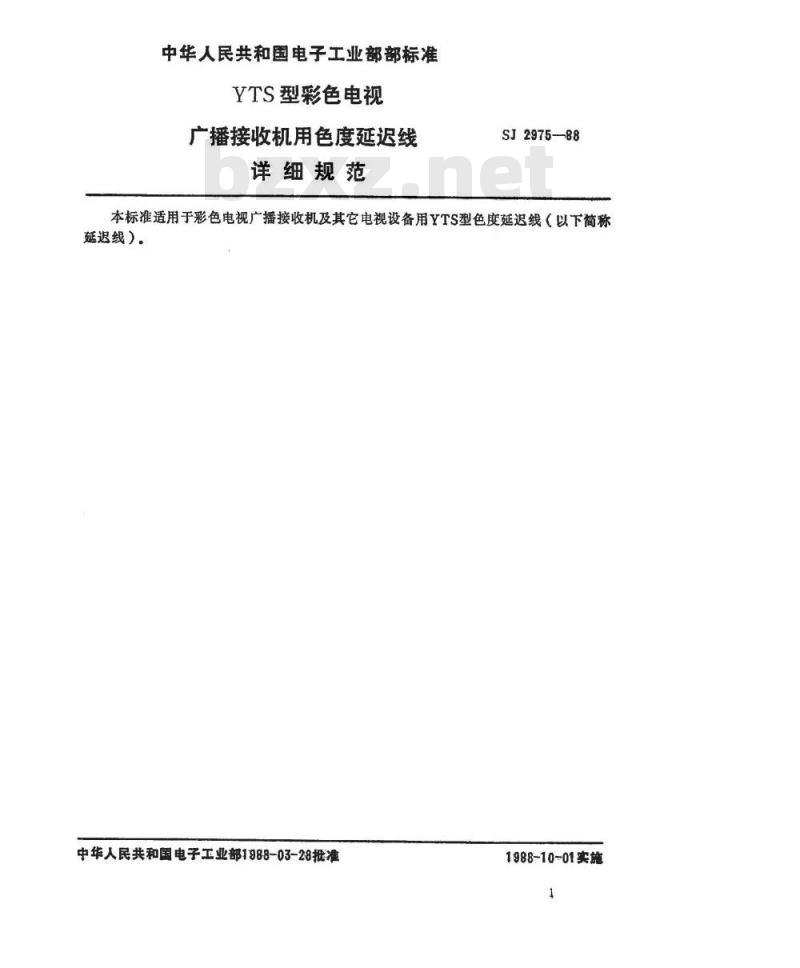

中华人民共和国电子工业部部标准YTS型彩色电视
广播接收机用色度延迟线
详细规范
SJ2975-88
本标准适用于彩色电视广播接收机及其它电视设备用YTS型色度延迟线（以下简称延迟线）。
中华人民共和国电子工业部1988-03-28批准1988-10-01实施
SJ2975-88
中华人民共和国电子工业部

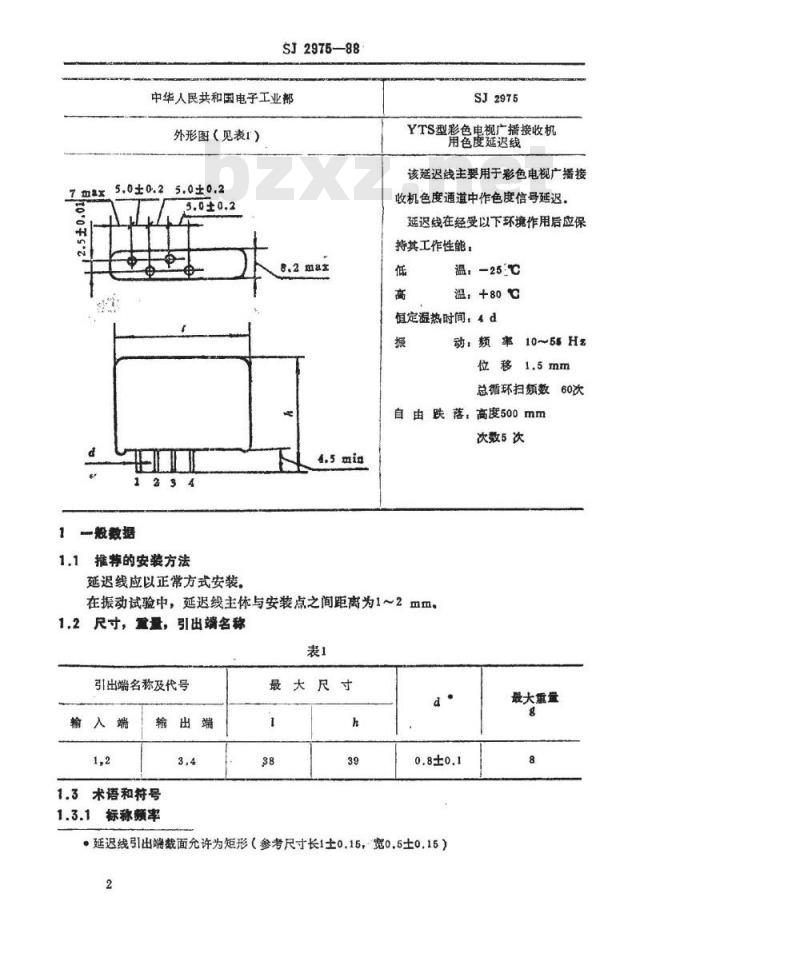

外形图（见表1）
5.0±0.25.0±0.2
1一般数据
1.1推特的安装方法
延迟线应以正常方式安装，
SJ2975
YTS型彩色电视广播接收机
用色度延迟线
该延迟线主要用于彩色电视广播接收机色度通道中作色度信号延迟。延迟线在经受以下环境作用后应保持其工作性能：
温，—25℃
温：+80
值定湿热时间：4d
动，频率10~55Hz
位移1.5mm
总循环扫频数60次
自由跌落，高度500mm
次数5次
在振动试验中，延迟线主体与安装点之间距离为1～2mm。1.2尺寸，量，引出端名称
引出端名称及代号
输入端
输出端
1.3术语和符号
1.3.1标称频率
最大尺寸
，延迟线引出端载面允许为矩形（参考尺寸长1±0.15，宽0.5士0.15）2
最大重量
SJ2975--88

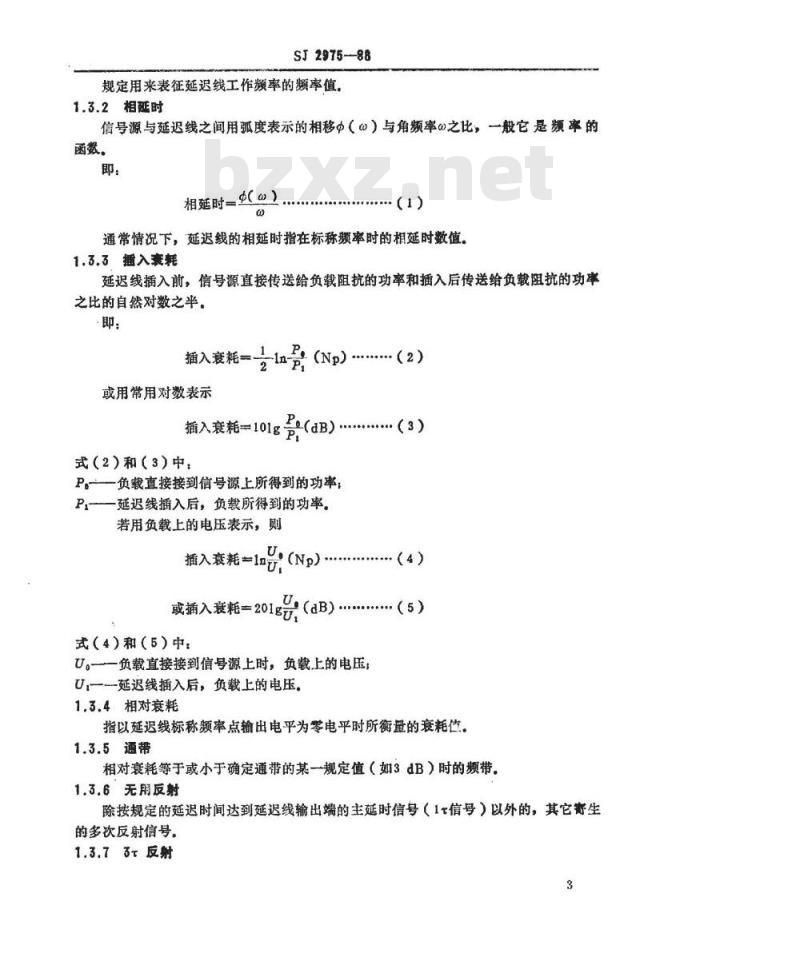

规定用来表征延迟线工作频率的频率值，1.3.2相延时
信号源与延迟线之间用弧度表示的相移中（）与角频率の之比，一般它是题率的函数。
相延时一）
通常情况下，延迟线的相延时指在标称赖率时的相延时数值，1.3.3插入衰耗
延迟线插入前，信号源直按传送给负载阻抗的功率和插入后传送给负载阻抗的功率之比的自然对数之半，
插入衰耗
或用常用对数表示
(Np) .. (2)
Pe(aB)
摘入衰耗=101g会
式（2）和（3）中：
P一负载真接接到信号源上所得到的功率P,一延迟线插入后，负裁所得到的功率。若用负载上的电压表示，则
插入衰耗=1ng
·（3）
或插入衰耗=201g元，
式（4）和（5）中：
U。一一负载直接接到信号源上时，负载上的电压，U,延迟线插入后，负载上的电压。1.3.4相对衰耗
指以延迟线标称频率点输出电平为零电平时所衡量的衰耗值。1.3.5通带
相对衰耗等于或小于确定通带的某一规定值（如3dB）时的频带，1.3.6无用反射
除按规定的延迟时间达到延迟线输出端的主延时信号（1信号）以外的，其它寄生的多次反射信号。
1.3.73反射
SJ2975--88
在延迟线输出端收到的，延迟时间为主延时信号延迟时间三倍的无用反射。1.3.8其它官反射
在延迟线输出端收到的，除3t反射之外的其它无用反射。1.3.9引出端绝缘电阻
延迟线任意两引出端之间的直流绝缘电阻。1.4额定值和特性

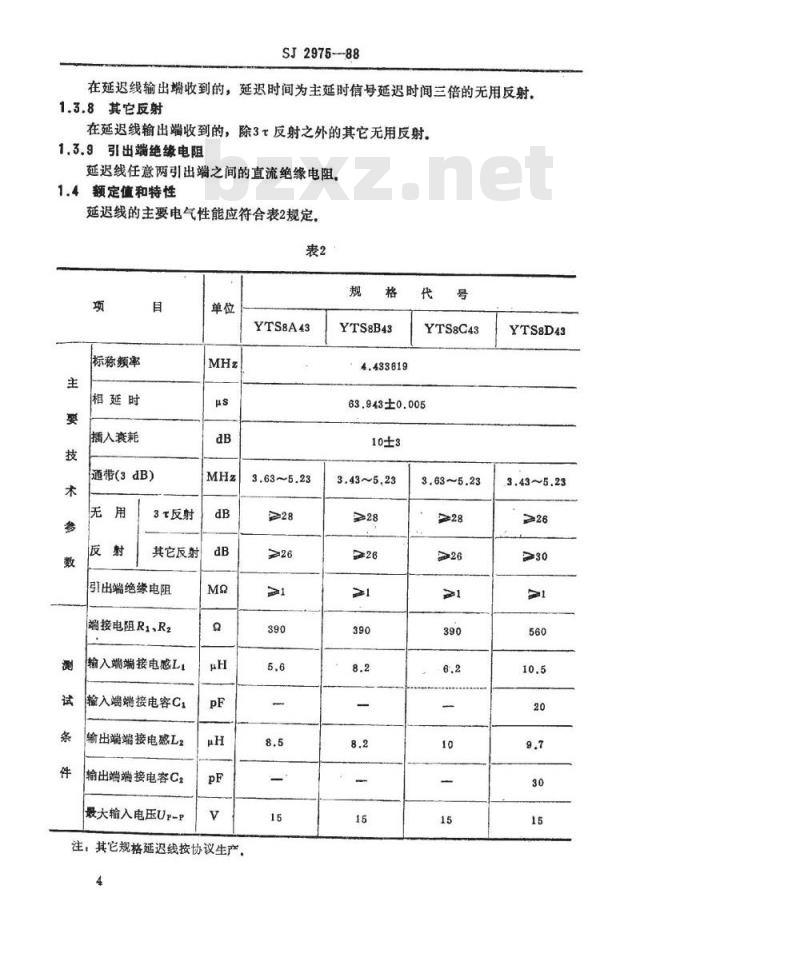

延迟线的主要电气性能应符合表2规定，表2
标称频率
相延时
插入衰耗
通带(3dB)
3t反射
其它反射
引出端绝缘电阻
端接电阻R1、R2
输入端端接电感L，
输入端端接电容C1
输出端端接电感L2
输出端端接电容C2
最大输入电压Ur-P
注：其它规格延迟线按协议生产，4
YTS8A43
YTS8B43
YTS8C43
63.943±0.005
3.43~5,23
3.63~5.23
YTS8D43
3.43~5.23

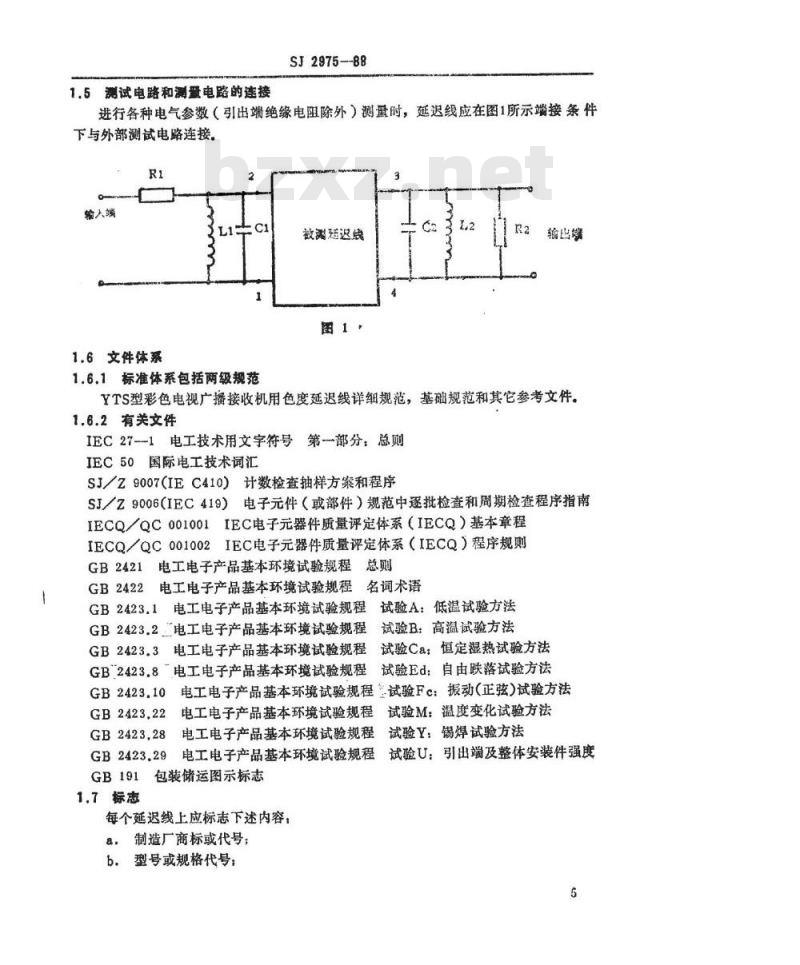

1.5测试电路和测量电路的连接
SJ2975--88
进行各种电气参数（引出端绝缘电阻除外）测量时，延迟线应在图1所示端接条件下与外部测试电路连接。
输入端
1.6文件体系
1.6.1标准体系包括两级规范
敬测延迟线
输出壤
YTS型彩色电视广播接收机用色度延迟线详细规范，基础规范和其它参考文件。1.6.2有关文件
IEC27-1电工技术用文字符号第-部分：总则JEC50国际电工技术词汇
SJ/Z9007(IEC410）计数检查抽样方案和程序SJ/Z9006(IEC419）电子元件（或部件）规范中逐批检查和周期检查程序指南IECQ／QC001001IEC电子元器件质量评定体系（IECQ）基本章程IECQ／QC001002IEC电子元器件质量评定体系（IECQ）程序规则GB2421电工电子产品基本环境试验规程总则GB2422电工电子产品基本环境试验规程名词术语GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法试验B：高温试验方法
GB2423.2电工电子产品基本环境试验规程GB2423.3电工电子产品基本环境试验规程试验Ca：恒定显热试验方法GB2423.8电工电子产品基本环境试验规程试验Ed：自由跌落试验方法GB2423.10电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2423.22
电工电子产品基本环境试验规程试验M：温度变化试验方法
试验Y：锡焊试验方法
8电工电子产品基本环境试验规程GB2423.28
GB2423.29电工电子产品基本环境试验规程试验U：引出端及整体安装件强度GB191
包装储运图示标志
每个延迟线上应标志下述内容：a.制造厂商标或代号；
b.型号或规格代号；
c．制造年，月或批号；
1.8订货资料
SJ2975--88
订购本规范所包括的延迟线的订单应用文字或代码的形式至少列出下述内容：型号或规格代号
b。详细规范编号与版本号
2质量评定程序
2.1初始制造阶段
对延迟线来说，初始制造阶段是指换能器与玻璃结合。2.2结构类似元件
用同样的工艺和材料制造的，但可能是不同尺寸和参数的延迟线，可以认为是结构类似的延退线。
2.3放行批证明记录
放行批证明记录至少给出下列内容：周期检验中各分组试验的计数数据（即受试元件数和不合格元件数）而不涉及造成拒收的参数；
在耐久性试验后的相延时和插入衰耗变化的计量数据2.4鉴定批准
2.4.1制造广应遵守，
一一管理鉴定批准的程序规则一般要求：一本规范2.1条中规定的初始制造阶段的要求。2.4.2鉴定批准检验除2.4.1条的要求外，应采用逐批和周期试验为基础的鉴定批准试验。
制造广应在尽可能短的时间内进行三个批的逐批检验以及一个批次的周期检验，以证明符合规范要求。在抽取检验批的周期期间内制造工艺应无重大改变样品应按SJ／Z9007（IEC410）规定从批中抽取。样本应由不同端接电阻、通带、插入衰耗的样品组成。上述方案中通带宽的样品能代表通带窄的，插入衰耗小的样品能代表插入衰耗大的，反之不能代表。2，4.3作为质量评定的一部分，所获得鉴定批准应该通过符合质量一致性（见2.5条）要求的常规试验来维持，否则，该鉴定批准必须用IEC电子元器件质量评定体系程序规则（QC001002第11.5.2和11.5.3条）中所给出的鉴定批准的维持规则来检验。2.5质量一致性检验
质量一致性检验的试验一览表按表3规定一览表还应规定逐批和周期检验的组别划分，抽样和周期。检查水平（IL）和合格质量水平（AQL）应从SJ／Z9007（IEC41Q）中选取2.5.1检查批的构成
aA组和B组检验
这些试验应以逐批检验方式进行。6
SJ2975-88
制造厂可按下列条款将现行生产的产品集合成检验批（1）检验批要由结构类似的延迟线组成（见2.2条），（2a）试验样本要能够代表该检验批所包括的每种规格的值和尺寸。一样品数，
一任何一种规格的样品数至少为5只，见表3
（2b）如果样品中任何一种规格的数少于5只，则抽取的样品数应由制造厂和国家监督检查机构商定
b.C组检验wwW.bzxz.Net
这些试验应以周期检验方式进行。样本要能代表规定周期内现行的各种通带输入输出端端接电感，无用反射的产品。为了覆盖整个范围，应对在以后周期内生产的不同通带，输入、输出端端接电感，无用反射和其它外形尺寸的产品进行试验，当C组检验失败时，应采取IECQ／QC001002第12.6条规定的程序。
2.5.2检验要求
质盘一致性检验的透批和周期试验一览表（表3）包括抽样，周期，严酷度和要求。表3
注：①试验项目和性能要求的条款号引自本详细规范。②检验水平(IL)和合格质量水平(AQL)选自SJ/Z9007(IEC410)计数检查抽样方案和程序表中：
p一周期，月：
n—一样本大小，
C一一合格判定数（允许不合格品数）：D——破坏性的
ND非破坏性的；
IL检套水平
AQL合格质量水平。
条款号和试验项目
（见注@）
A组检验（逐批）
A1分组
3.3.1外观检查
3.3.2尺寸
A2分组
3.4相延时
3.5插入衰耗
3.7芜用反射
3.8出端绝缘电阻
B组检验（逐批）
3.16可焊性
试验条件
（见注@）
接3.3.1条
按3.3.2条
按3：4条
接3.5条
按3.6条
按3.7条
按3.8条
按3.16.2条
（见注②）
（见注）
性能要求
（见注@）
按3.3.1条
按3.3.2条
按3.4.4条
按3.5.4条
按3.6.4条
按3.7.4条
按3.8.3条
按3.16.3条
条款号和试验项目
（见注①）
C组检验（周期）
C1,C2,C3，C4分组样品总和
3.3.2尺寸
3.9温度变化
C1分组
C1分组样品的一部分
3.13恒定湿热
3.17耐焊接热
3.18引出端强度
C2 分组
C1分组样品的一部分
3.11高温
C3 分组
C1分组样品的一部分
3.12低温
C4分组
3.10温度特性
3.15自由跌落
SJ2975-88
续表3
试验条件
D或ND
（见注?）
按3.3.2条
按3.9.2条
按3.13.2条
按3.17.2条
按3.18.2条
按3.11.2条
按3.12.2条
按3.10.2条
按3.14.2条
按3.15.2条
样本大小和合格判定
数（见注）
性能要求
（见注①）
按3.3.2条
按3.9.3条
按3.13.3条
按3.17.3条
按3.18.3条
按3.11.3条
按3.12.3条
按3.10.3条
按3.14.3条
按3.15.3条
条款号和试验项目
（见注④）
D组（周期）
D1分组
3.11高温
D2分组“
3.12低温
D3分组
3.13恒定湿热
注：D组试验只能供鉴定批准用，SJ2975-88
续表3
试验条件
（见注①）
按3.11.2条
按3.12.2条
按3.13.2条
样本大小和合格判定数（见注③）n
性能要求
（见注）
按3.11.3条
按3.12.3条
按3.13.3条
2.5.3如果在具体的周期内所进行的各分组试验取得满意的结果，则认为本周期内进行检验的结果是有效的。
2.5.4经受周期检验的延迟线不得应用于交货。2.5.5延期交货
如果接收批存放时间超过6个月，则在交货前按逐批检验规则再作检验，再次检验的日期应在交货文件上标明。
3试验和测量程序
3.1概述
按照本详细规范进行的各种试验，其初始测量和最后测量的测量条件应该相同3.2测量大气条件
除非另有规定，所有试验和测量应在下列条件下进行。温度：23~27℃
相对湿度：55%~65%
气压：86~106kPa，（860~1060mbar）。在进行测量之前，延迟线应在测量大气条件下存放24h以上。3.3外观和尺寸检查
3.3.1外观检查
·，用目测法检验产品状态，加工工艺和表面质量应无降低延迟线使用性的可见损伤。允许采用同等精度的其它测量仪器及测量方法。9
JS2975-—88
用目测法检查标志应是清晰的，并应符合1.7条规定，3.3.2尺寸
延迟线的尺寸应用能保证产品图纸精度要求的任何量具测量，并应符合外形图，表1和表2的规定。用误差不超过2%的称量工具检查延迟线的重量应符合表1的规定。3.4相延时
3.4.1测量电原理图如图2，图2a。脉冲信号发生器
正弦信号
发生器
调制器
图33所示电路
延迟线
图中，RI、R2、C1、C2.L1、L2参数见表2，其余元件值供参考3.4.2仪器
正弦信号发生器——HP3325A型
脉冲信号发生器-—MG411B型
调制器——HP15044A型
50MHz示波器-—5066型
3.4.3测试步骤·
示波器
8。按图2连接好仪器，并按相应仪器使用方法进行调整。b。按图2a接入被测产品，由正弦信号发生器输出频率为4.4336MHz，幅度为0dBm的正弦信号。
由脉冲发生器输出宽度为80Hs间隔为400μs，幅度为3~5V的脉冲信号c.
d，微调正弦信号发生器的频率和直通信号的幅度，同时在示波器上观测，使延迟线信号和直通信号叠加后达到最小值，记下此时的频率值f（MHz）并按下式计算相延相延时测试时，供需双方要统一校对夹具，否则将有较大误差。10
3.4.4要求
SJ2975—88
美生器
(MHz)(us).
相延时一
延迟线的相延时应符合表2规定。3.5插入衰耗
3.6.1测试电原理图
见图3，图38.
脉冲信号发生器
正弦信号发生器
调制器
.（6)
图2a所示电路
起迟线
图中，RI、R2、C1、C2、L1、L2参见表2，其余元件值供参考3.5.2仪器
同3.4.2条。
3.5.3测试步骤
a。按图3连接好仪器，并按相应的仪器使用方法进行调整，示波器
Jo.01uFsia
b．按图3a接入被测产品，调整正弦信号发生器，输出频率为4.433619MHz的正弦信号：
c.调整脉冲信号发生器，输出脉冲宽度为10μs，脉冲间隔为400μs，幅度为3~5V的脉冲信号。
d，将图3a中的开关K拨到位置1，调整正弦信号发生器输出信号的幅度，在示波器上得到幅度为300mV的直通信号，并观测直通信号幅度为A11
ST2975--88
将开关k拨到位置2，在示波器上观测输出主延时信号的幅度为Bf.
插入衰耗按下式计算
插入衰耗=201g盒
3.5.4延迟线的插入衰耗应符合表2规定，3.6通带
3.6.1测量电原理图同3.5.1条图3，图3起3.6.2仪器
同3.4.2条中规定。
3.6.3测试步骤
a．按3.5.3条中a、b.c.e规定。·（7)
b，以频率为标称频率时，输出信号主延时的幅度B做为0dB，先后升高和降低正弦信号发生器的频率，使输出信号的幅度下降3dB记下两个相应题率的间隔，即为延迟线的通带。
3.6.4延迟线的通带应符合表2的规定3.7无用反射
3.7.1测试电原理图同3.5.1条中图3，图3a3.7.2仪器
同3.4.2条中规定。
3.7.3测试步骤
按3.5.3条中a.b.c.e条规定
b在示波器上观测输出信号如图4所示。3t的幅度为C，其它反射中最大的幅度为D
其它友射
主延时波
c.无用反射按下式计算，
3反射=201g℃
(dB)......
其它反射
（8）
其它反射=201g号
(dB).. (9)
3.7.4延退线的无用反射应符合表2规定。12
3T反射
