【电子行业标准(SJ)】 ＹＢＬ型彩色电视广播接收机用亮度延迟线详细规范

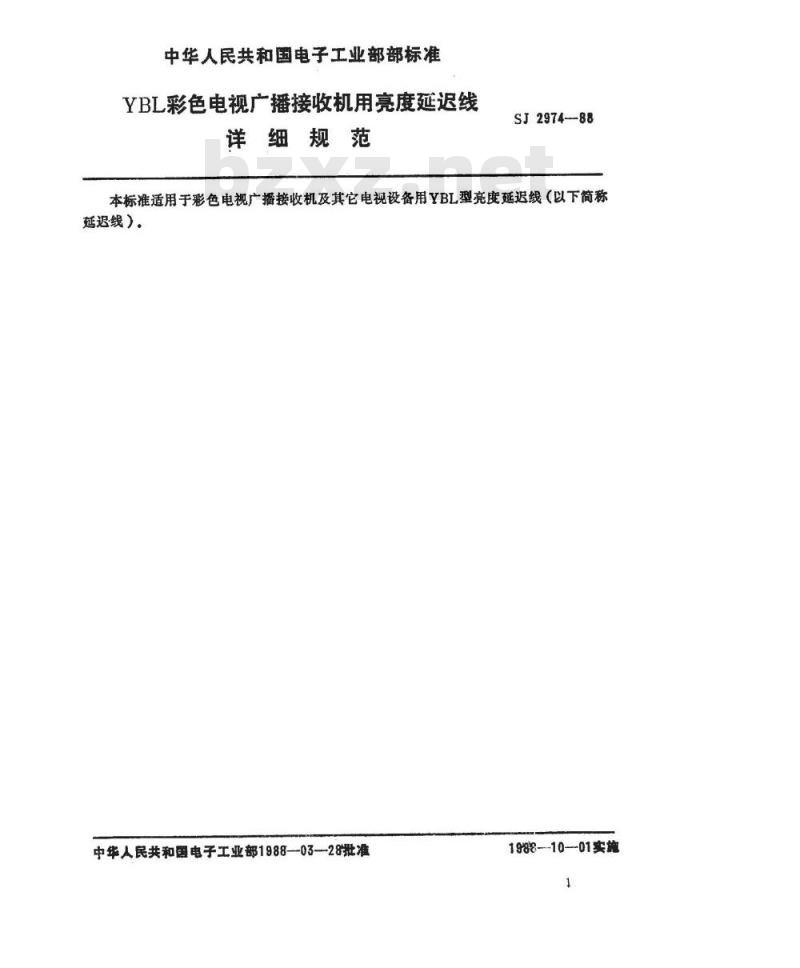

中华人民共和国电子工业部部标准YBL彩色电视广播接收机用亮度延迟线详细规范
SJ2974--88
本标准适用于彩色电视广播接收机及其它电视设备用YBL型亮度延迟线（以下简称延迟线）。
中华人民共和国电子工业部1988-03-28批准1988--10-01实施
中华人民共和国电子工业部

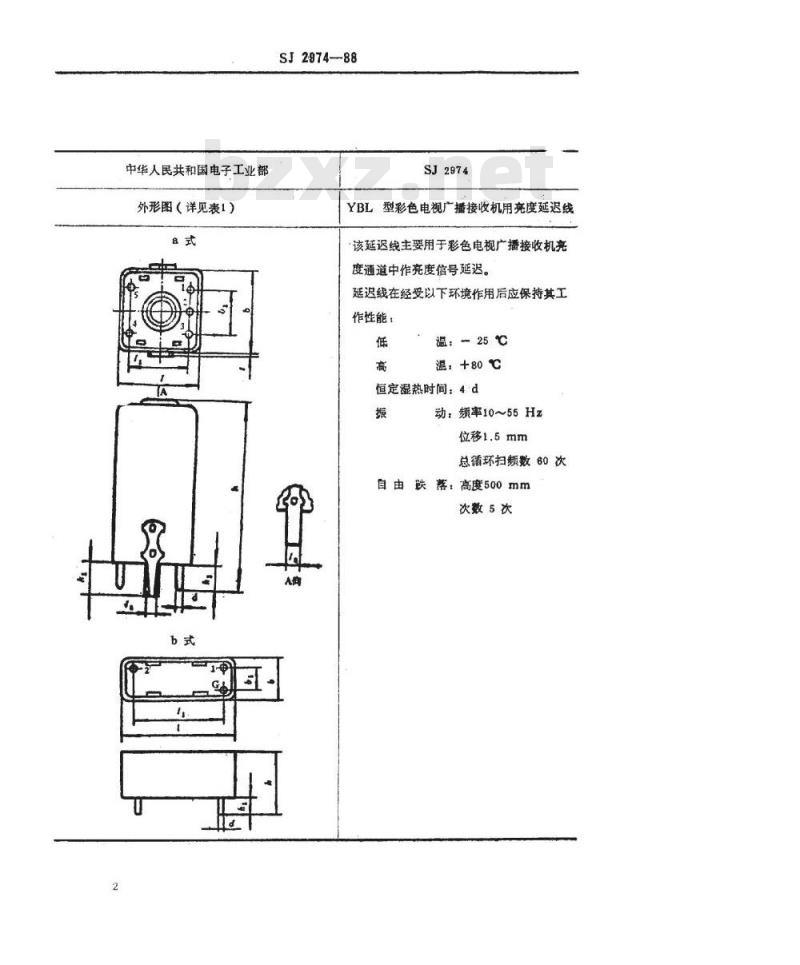

外形图（详见表1）
SJ2974--88
SJ2974
YBL型彩色电视广播接收机用亮度延迟线该延迟线主要用于彩色电视广播接收机亮度通道中作亮度信号延迟。
延迟线在经受以下环境作用后应保持其工作性能：
温：~25℃
温：+80℃
恒定湿热时间：4d
动频率10~55Hz
位移1.5mm
总循环扫频数60次
自由跌落：高度500mm
次数5次

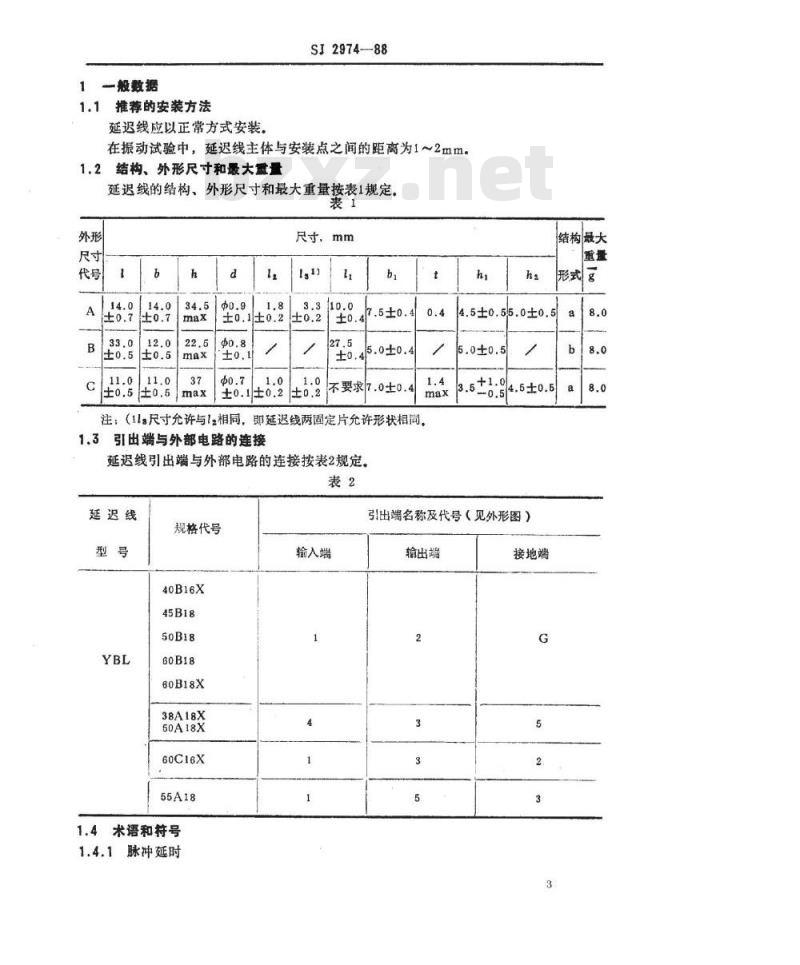

1一般数据
1.1推荐的安装方法
延迟线应以正常方式安装
SJ297488
在振动试验中，延迟线主体与安装点之间的距离为1～2mm。1.2结构、外形尺寸和最大置量
延迟线的结构、外形尺寸和最大重量按表1规定，表1
尺寸，mm
不要求7.0±0.4
±0.1±0.2
注：（11s尺寸允许与1，相同，即延迟线两固定片允许形状相同，1.3引出端与外部电路的连接
延迟线引出端与外部电路的连接按表2规定，表2
延迟线
规格代号
40B16X
60B18X
38A18X
50A18X
60C16X
1.4术语和符号
1.4.1脉冲延时
输入端
结构最大
4.5±0.55.0±0.5
引出端名称及代号（见外形图）输出端
接地端
SI297488

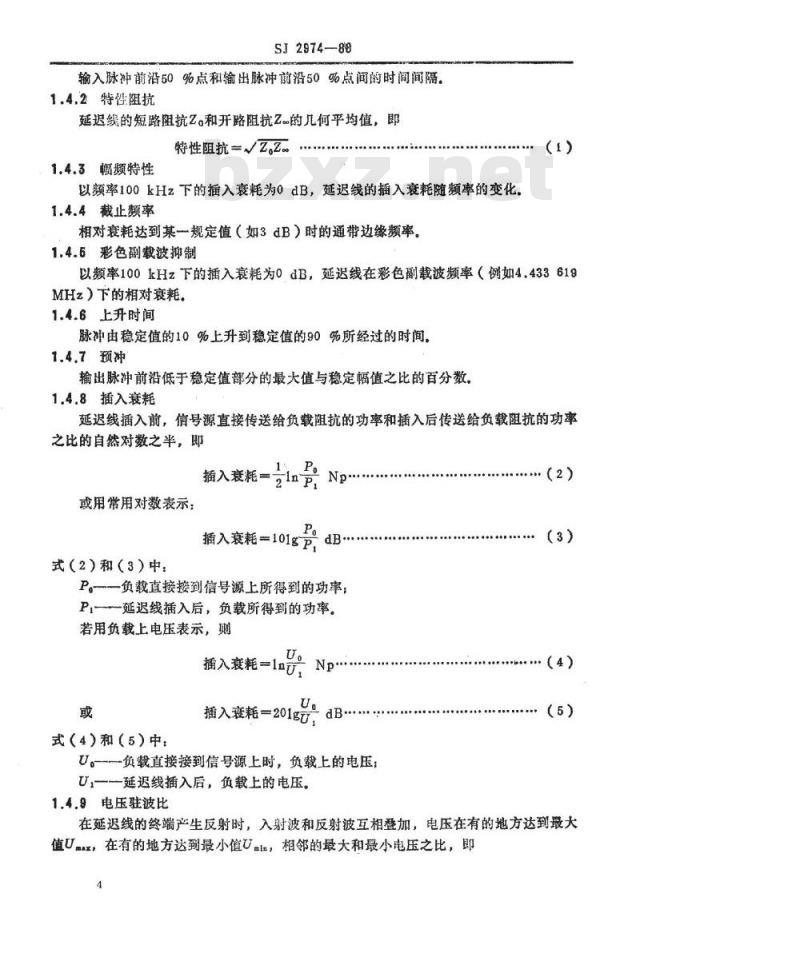

输入脉冲前沿50%点和输出脉冲前沿50%点间的时间间隔。1.4.2特性阻抗
延迟线的短路阻抗Z。和开路阻抗Z。的几何平均值，即特性阻抗=/Z.Z.
1.4.3幅频特性
以频率100kHz下的插入衰耗为0dB，延迟线的插入衰耗随频率的变化，1.4.4截止频率
相对衰耗达到某一规定值（如3dB）时的通带边缘频率，1.4.6彩色副载波抑制
以频率100kHz下的插入衰耗为0dB，延迟线在彩色副载波频率（例如4.433619MHz）下的相对衰耗。
1.4.6上升时间
脉冲由稳定值的10%上升到稳定值的90%所经过的时间，1.4.7预冲
输出脉冲前沿低于稳定值部分的最大值与稳定幅值之比的百分数，1.4.8插入衰耗
延迟线插入前，信号源直接传送给负载阻抗的功率和插入后传送给负载阻抗的功率之比的自然对数之半，即
插入衰耗
或用常用对数表示：
插入衰耗=101g尺
式（2）和（3）中
P。负载直接接到信号源上所得到的功率；P.一一延迟线插入后，负载所得到的功率若用负载上电压表示，则
插入衰耗=lnu
式（4）和（5）中：
插入衰耗=201gu
U。负载直接接到信号源上时，负载上的电压，U,—一延迟线插入后，负载上的电压。1.4.9电压驻波比
（2）
（4）

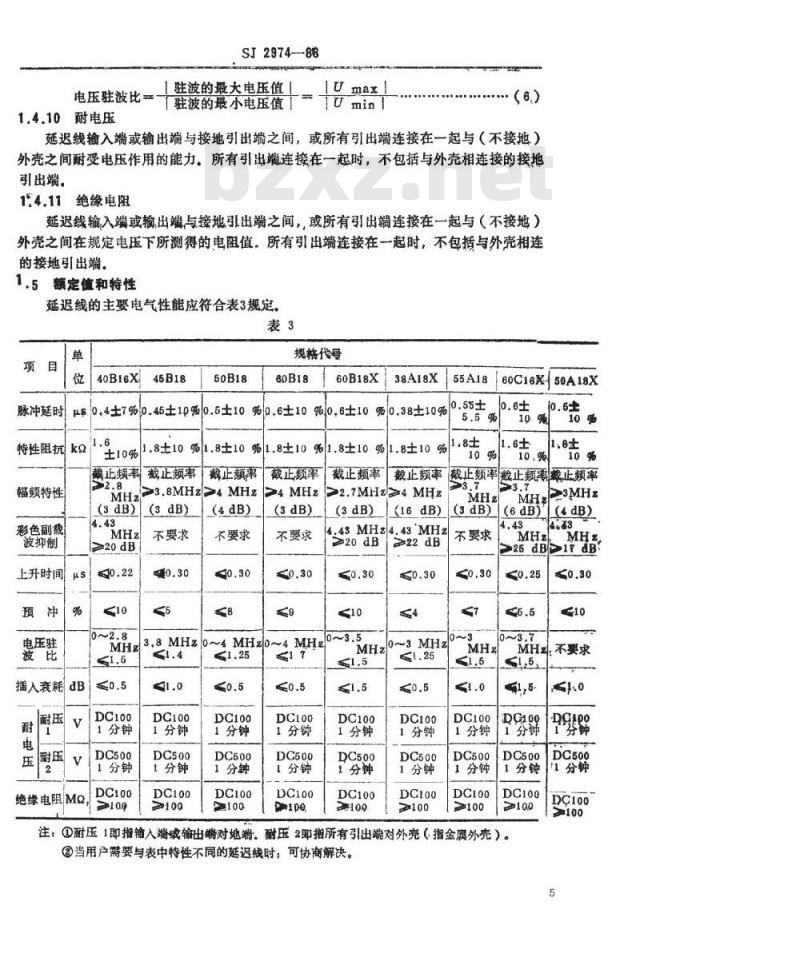

在延迟线的终端产生反射时，入射波和反射波互相叠加，电压在有的地方达到最大值U，在有的地方达到最小值U，相邻的最大和最小电压之比，即4
电压驻波比=
1.4.10耐电压
SJ2974-88
驻波的最大电压值！
【驻波的最小电压值！
延迟线输入端或输出端与接地引出端之间，或所有引出端连接在一起与（不接地）外壳之间耐受电压作用的能力，所有引出端连接在一起时，不包括与外壳相连接的接地引出端。
1.4.11绝缘电阻
延迟线输入端或输出端与接地引出端之间，或所有引出端连接在一起与（不接地）外壳之间在规定电压下所测得的电阻值，所有引出端连接在一起时，不包括与外壳相连的接地引出端。
1.5额定值和特性
延迟线的主要电气性能应符合表3规定，表3
脉冲延时
特性阻抗
辐频特性
彩色副貌
波抑制
上升时间
电压驻
插入衰耗dB
绝缘电阻MQ
40B16X
规格代号
0+4±7%0.45±10%0.6±10%0.6±101.6
截止频率
60B18X
38A18X
%0.38±10%
1.8±10%1.8±10
截止频率
截止频率
≥20dB
不要求
不要求
截止频率
不要求
截止频率
截止频率
>2.7MHz4MHz
(16dB)
60C16X50A18X
1、8±
截止题率截止频率截止频率
≥20dB
3.8MHz0~4MHz0~4MHz
1分钟
1分钟
1分钟
1分钟
1分钟
1分钟
1分钟
1分钟
1分钟
1分钟
1分钟
1分钟
不要求
1分钟
1分钟
MHz不要求
1分钟
注：①耐压1即指输入端或输出端对地端。耐压2即指所有引出端对外亮（指金虞外亮）。④当用户需要与表中特性不同的延迟线时，可协商解决。ho
1分钟
1.6文件体系
1.6.1标准体系包括两级规范
SJ2974—88
YBL型彩色电视广播接收机用亮度延迟线详细规范，基础规范和其它参考文件。1.6.2有关文件
IEC271电工技术用文字符号第一部分：总则IEC50国际电工技术词汇
SJ/Z9007（IEC410）计数检查抽样方案和程序SJ/Z9006（IEC419）电子元件（或部件）规范中逐批检查和周期检查程序指南IECQ／QC001001IEC电子元件器件质量评定体系（IECQ）基本章程IECQ/QC001002IEC电子元件质量评定体系（IECQ）程序规则GB2421电工电子产品基本环境试验规程总则GB2422电工电子产品基本环境试验规程名词术语GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3：电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB2423.8
电工电子产品基本环境试验规程试验Ed：自由跌落试验方法电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2423.10
GB2423.22电工电子产品基本环境试验规程试验M：温度变化试验方法试验T：锡焊试验方法
GB2423.28
电工电子产品基本环境试验规程GB2423.29
试验U：引出端及整体安装件度
电工电子产品基本环境试验规程GB191包装储运图示标志
1.7标志
1.7.1每个延迟线上应标志下述内容：a.制造厂商标或代号；
b.型号或规格代号
c.制造年、月或批号。
1.8订货资料
订购本规范所包括的延迟线的订单应用文字或代码的形式至少列出下述内容，8.型号和规格代号：
b.详细规范编号和版本号。
2质量评定程序
2.1初始制造阶段
对延迟线来说，初始制造阶段是指导线在骨架上的绕制。2.2结构类似元件
结构类似的延迟线是以同样的工艺和材料制造的延迟线，虽然它们可能是不同的脉冲延时和不同的幅频特性及带有和不带有彩色副载波抑制回路的延迟线，2.3整定批准程序
2.3.1制造厂应遵守：
SJ2974-88
一管理鉴定批准的程序规则一般要求，一一-本规范21条中规定的初始制造阶段的要求2.3.2鉴定批准检验除2.3.1条的要求外，应采用以逐批和周期试验为基础的鉴定批准试验，
制造厂应在尽可能短的时间内进行三个批次的逐批检验以及一个批次的周期检验，以证明符合规范要求。在抽取检验批的周期期间内制造工艺应无重大改变。样品应按SJ/Z9007(IEC410）规定从批中抽取，授予鉴定批准的脉冲延时和幅频特性范围按下述规定的抽样方案取样来决定。样本应由最短和最长脉冲延时以及带与不带彩色副载波抑制回路的样品组成。上述方案中对带有彩色副载波抑制回路的样本能代表不带彩色副载波抑制回路的产品，反之不能代表。
应使用正常检查，但当样品数按零个失效接收时，应增加样品以满足按一个失效接收所需的样品数，
2.3.3作为质量评定体系的一部分，所获得鉴定批准应该通过符合质量一致性（见2.4条）要求的常规试验来维持；否则，该鉴定批准必须用IEC电子元器件质量评定体系程序规则（QC001002第11.5.2和11.5.3条）中所给出的鉴定批准的维持规则来检验。2.4质量一数性检验
质量一致性检验的试验一览表按表4规定。一览表还应规定逐批和周期检验的组别划分，抽样和周期。检查水平（IL）和合格质量水平（AQL）应从SJ/Z9007（IEC410）中选取。2.4.1检验批的构成
a，A组和B组检验
这些检验应以逐批检验方式进行。制造厂可按下列条款将现行生产的产品集合成检验批：（1）检验批要由结构类似的延迟线组成（见2，2条）：（2a）试验样本要能够代表该检验批所包括的各种脉冲延时，幅频特性及带与不带彩色副载波抑制回路的要求。
样品数；
任何一种规格的样品数至少为5只。见表4
（2b）如果样品中任何一种规格的数量少于5只，则抽取的样品数应由制造厂和国家监督检查机构商定。
b.C组检验
这些试验应以周期检验方式进行，样本要能代表规定周期内现行生产的产品，并分高、中、低脉冲延时，幅频特性及带与不带彩色副载波抑制回路的代表产品。为了覆盖批准的范围，在任何周期内均应从每个脉冲延时，幅频特性和带与不带彩色副载波抑制回路的延迟线中试验一种外形尺寸。册几个连续周期中，为了覆盖整个范围，应对在以后的周期内生产的其它外形尺寸和7
SJ2974--B8
（或）脉冲延时及特性阻抗进行试验，当C组检验失效时，应采取IECQ/QC001002第12.6条规定的程序。
2.4.2检验要求
质一致性检验的逐批和周期试验一览表（表4）包括抽样，周期严酷度和要求。表4
注：①试验填目和性能要求的条款号引自本详细规范②检验水平（IL）和合格质量水平（AQL）选自SJ/Z9.007(IEC.41P）计数检查抽样方案和程序
③表中；
P—周期，月，
n样本大小，
c-合格判定数（充许不合格品数）：D-破坏性的，
ND一非破坏性的；
IL一一检查水平：
AQL—一合格质量水平
条款号和试验项目（见注①）D或ND试验条件（见注?）
A组检验（逐批）
A1分组！
3.3.1外观检查
3.3.2尺寸
A2分组
3.4脉冲延时
.3.5.特性阻抗
3.6幅频特性
3.7彩色副载波抑制
3.10.电压驻波比
3.12耐电压
3.13绝缘电阻
B组检验（逐批）
3、22.可焊性
按3.3.1条
按3.3.2条
按3.4条，
按3.5条
按3.6条
按3.7条
按3.10条
按3.12条
按3.13条
按3.22.2条
IL（见AQL（见
注②）注②）
Jo:65%
性能要求（见注①）
标志清晰，并符含本
规范.3.3,1条规定
按3:3.2条规定
按3.4.4条规定
按3.5.4条规定
按3.6.4条规定
按3.7.4条规定
按3，10.4条规定
按3，12.4条规定免费标准下载网bzxz
按3.8.4条规定
按3.22.3条规定
条款号和试验项目
（见注?）
C组检验（周期）
C1 分组
3.3.2尺寸
3.24引出端强度
3.23耐焊接热
C2分组
3.35温度特性
3.20振动
省亩跌落
C3分组
C4分组
3:18恒定湿热
C5分组
3.14温度变化
条款号和试验项自
(见注）
D组（周期）
D1 分组
D2分组
D3分组
3.18值定湿热
D4 分组
3.19”湿热负荷
D戴ND
注：D组试验只供鉴定批准用。
S1-2974-188
续表4
试验条件
（见注①）
按33.2条
按3.24.2条
按3.23.2条
按3.15.2条
按3.20.2条
按3.21.2条
按3.17.2条
按3.16.2条
按3.18.2条
按3.14.2条
试验条件
（见注）
按3.18.2条
按3.17.2条
按3.18.2条
按3.19.2条
样本大小和合格判定
见注③
续表-4
性能要求
（见注④）
按3.32条
按3.24：3条规定
按3.23.3条
脉冲延时变化率土8%
接3.15.3条
按3.20.3条
按3.21.3条
按3.17.3条
按3.16.3条
按3.18.3条
按3.14.3条
样本大小和合格判定数
（见注）
性能要求
《见注@）
按3：16.3条
按3.17.3条
按3.18：3条
按3.19.3条
2.4.3放行批证明记录
SI2974-88
放行批证明记录至少应给出下列内容：周期检验中各分组试验的计数数据（即受试元件数和不合格元件数）而不涉及造成拒收的参数：
在耐久性试验后的脉冲延时和特性阻抗变化的计量数据。放行批证明记录的内容应遵守IEC电子元器件质量评定体系（IECQ）程序规则（QC001002）第14.3条规定的要求。2.4.4：如果在具体的周期内所进行的各分组检验取得满意的结果，则认为本周期内进行的检验的结果是有效的。
2.4.5经受周期检验的延退线不得应用于交货。2.4.6延期交货
如果接收批存放时间超过6个月，则在交货前应按逐批检验规则再作检验，再次检验的日期应在交货文件上标明。3试验和测量程序
3.1概述
按照本详细规范进行的各种试验，其初始测量和最后测量的测量条件应该相同。3.2标准大气条件
除非另有规定，所有试验和测量应在GB242181第4.3条中规定的试验用标准大气条件下进行。
温度：15~35℃
相对湿度：45%~75%
气压：86~106kPa（860~1060mbar）在进行测量之前，延线应在标准大气条件下存放足够时间，以使整个延迟线都达到这一温度.
当按某一顺序进行试验时，一个试验的最终测量可以作为下一试验的初始测量。3.3外观和尺寸检查
3.3.1外观检查
用目测法检验产品状态，加工工艺和表面质量应无降低延迟线使用性的可见损伤。用目测法检查标志应是清晰的，并应符合1.7条规定。3.3.2尺寸
延迟线的所有尺寸应用能保证产品图纸精度要求的任何量具测量，并应符合外形图表1和表2的规定，用误差不超过2%的称量工具检查延迟线重量应符合表1规定。3.4脉冲延时
3.4.1测试电原理图如图1.
，允许采用同等精度的其它测量仪器及测盟方法。10
脉冲信号发生器
图中，
S12974—88
测延迟线
Ri一端接电阻（等于脉冲信号发生器内阻）：RI，R2—一电阻，其阻值与被测延迟线特性阻抗相同：[一一延迟线输入端：
O一延迟线输出端：
G一延迟线接地引出端。
3.4.2仪器
双踪同步示波器-—5067B型
脉冲信号发生器一MG411IB型
3.4.3测试步骤
同步承被
a。校准脉冲信号发生器输出重复频率为10~30MHz，脉冲上升时间为250ns，幅值为1~3V.
b.然后按图1连接测试电路，调整脉冲信号发生器输出脉冲幅值达1V，在示波器上读取延迟线的脉冲延时。
3.4.4要求
延迟线的脉冲延时应符合表3要求。3.6特性阻抗
3.5.1测试电原理图如图2
3.5.2仪器
LCR测试仪-——KC532型
3.5.3测试步骤
用下述步骤对延迟线特性阻抗进行近似测，&.按图2连接测试电路。
SJ-2874--88
L.C.R测试仪
被测延迟修
b.将LCR测试仪工作频率调至1kH艺处，c.将开关K置“1”位暨测量输入端与输出端O间电感量L（μH）d.然后，将开关K置于“2”位置，测得输入端I与接地引出端之间电容C（pF）。电.用下式进行计算：
特性阻抗一
3.6.4要求
延迟线的特性阻抗应符合表3规定。3.6幅频特性
3.6.1测试电原理图如图8。
率计教理
正弦信号发生器
图中：
被测延迟线
Ri——端接电阻（等于正弦波信号发生器内阻）：R1，R2-—电阻，其阻值与被测延迟线特性阻抗相同。12
