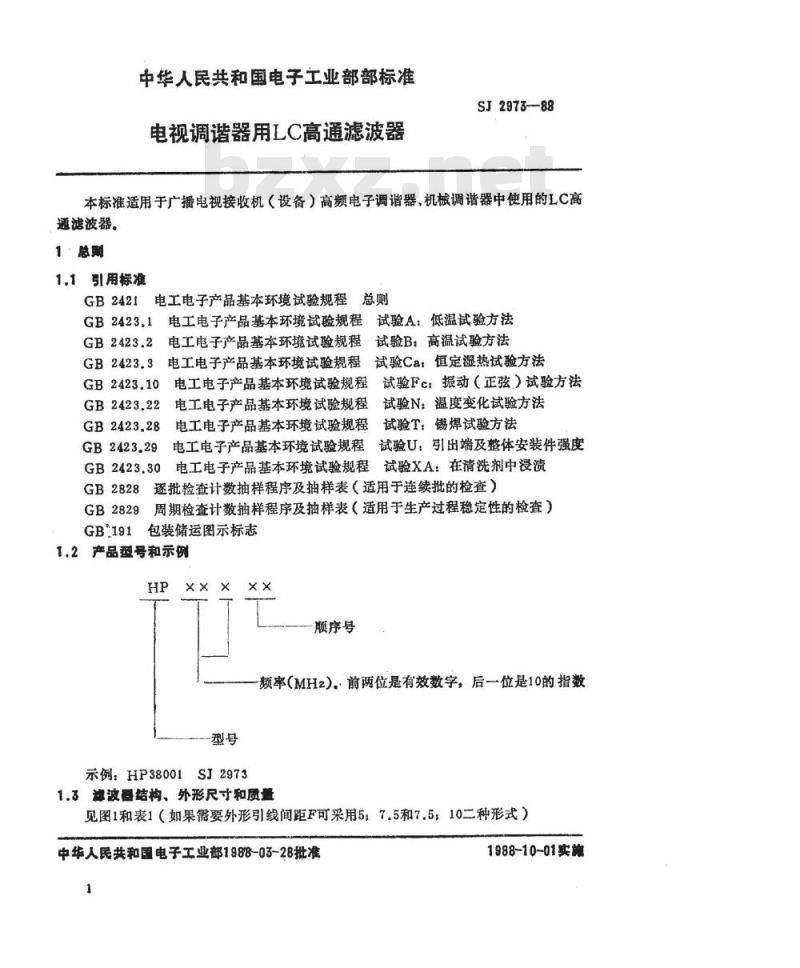

【电子行业标准(SJ)】 电视调谐器用ＬＣ高通滤波器

中华人民共和国电子工业部部标准电视调谐器用LC高通滤波器
SJ2973--88
本标准适用于广播电视接收机（设备）高频电子调谐器、机械调谐器中使用的LC高通滤波器。
1·总财
1.1引用标准
GB2421
电工电子产品基本环境试验规程总则GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3
电工电子产品基本环境试验规程GB2423.10
GB2423.22
GB2423.28
试验Ca：恒定湿热试验方法
电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法试验N：温度变化试验方法
电工电子产品基本环境试验规程电工电子产品基本环境试验规程试验T：锡焊试验方法试验U：引出端及整体安装件强度电工电子产品基本环境试验规程GB2423.29
GB2423.30
GB2828
GB2829
电工电子产品基本环境试验规程试验XA：在清洗剂中浸渍
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）包装储运图示标志
1.2产品型号和示例
顺序号
频率（MHz)..前两位是有效数字，后一位是10的指数示例：HP38001SJ2973

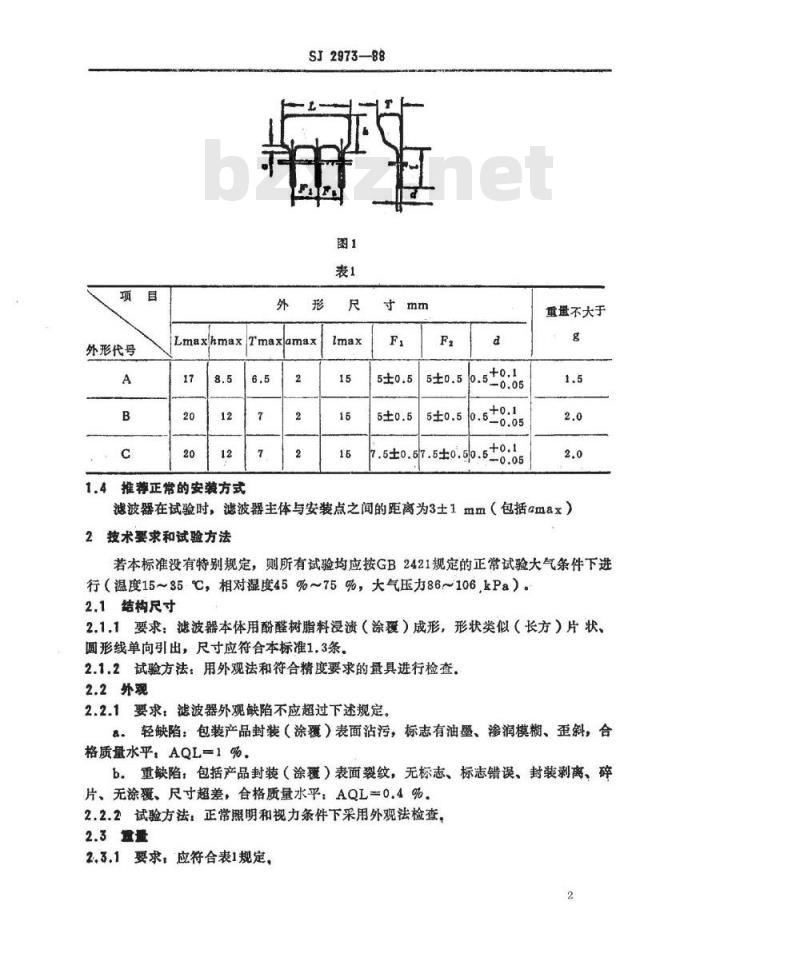

1.3渗波墨结构、外形尺寸和质量见图1和表1（如果需要外形引线间距F可采用5：7.5和7.5；10二种形式）中华人民共和国电子工业部1988-03-28批准1
1988-10-01实施
外形代号
Lmaxhmax
1.4推荐正常的安装方式
S2973-88
Tmaxamax
.5±0.57.5±0.c0.5±.1
重量不大于
滤波器在试验时，滤波器主体与安装点之间的距离为3土1mm（包括amax）2技术要求和试验方法
若本标准没有特别规定，则所有试验均应按GB2421规定的正常试验大气条件下进行（温度15~35℃，相对湿度45%~75%，大气压力86~106kPa）。2.1结构尺寸
2.1.1要求：滤波器本体用酚醛树脂料浸溃（涂覆）成形，形状类似（长方）片状圆形线单向引出，尺寸应符合本标准1.3条。2.1.2试验方法：用外观法和符合精度要求的量具进行检查。2.2外观
2.2.1要求，滤波器外观缺陷不应超过下述规定。&。轻缺陷：包装产品封装（涂覆）表面沾污，标志有油墨、渗润模糊、歪斜，合格质量水平，AQL=1%.
b。重缺陷：包括产品封装（涂覆）表面裂纹，无标志、标志错误、封装剥离、碎片、无涂覆、尺寸超差，合格质量水平：AQL=0.4%。2.2.2试验方法，正常照明和视力条件下采用外观法检查，2.3盈量
2.3.1要求，应符合表1规定
SJ2973-88
2.3.2检验方法：采用误差不大于土2%的工具称滤波器的重量，2.4主要技术参数
2.4.1要求，滤波器主要技术参数见附录A中的表A1~A6的规定。2.4.2试验方法

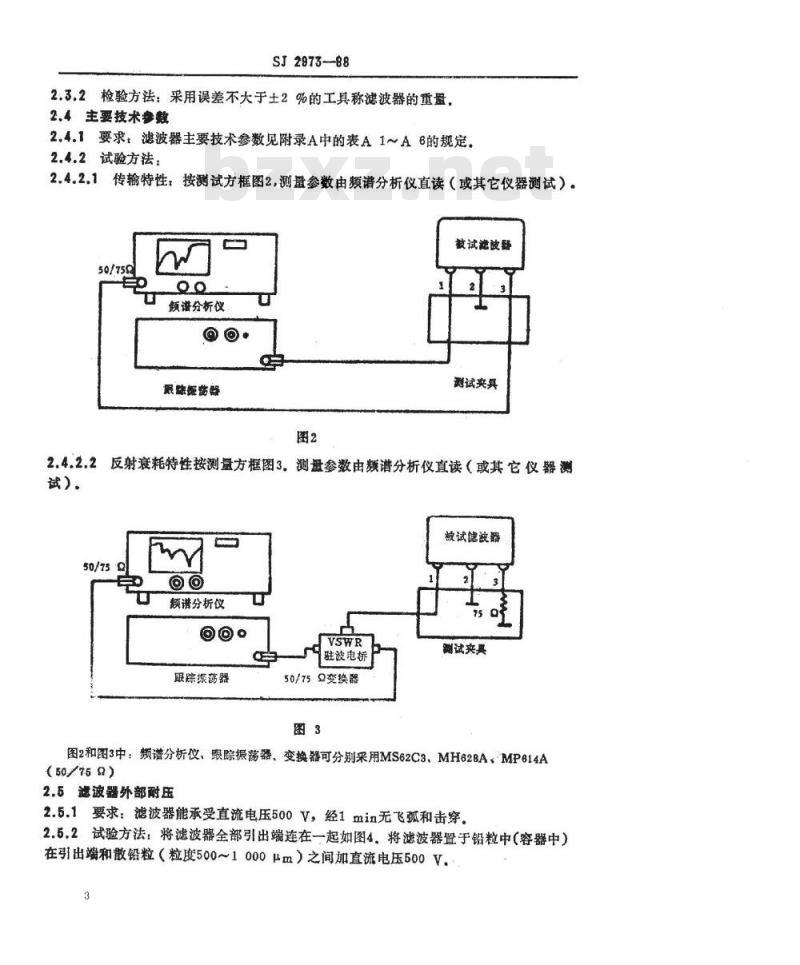

2.4.2.1传输特性，按测试方框图2，测量参数由频谱分析仪直读（或其它仪器测试）。数试滤波器
50/759
频谱分析仪
最您抵器
副试夹具
2.4.2.2反射衰耗特性按测量方框图3.测盘参数由频谱分析仪直读（或其它仪器测试），
被试馋波器
频谱分析仪
跟踪振荡器
驻波电桥
50/752变换器
翻试夹具
图2和图3中：频谱分析仪、眼踪振荡器、变换器可分别采用MS62C3、MH628A、MP614A（50/75）
2.5滤波器外部耐压

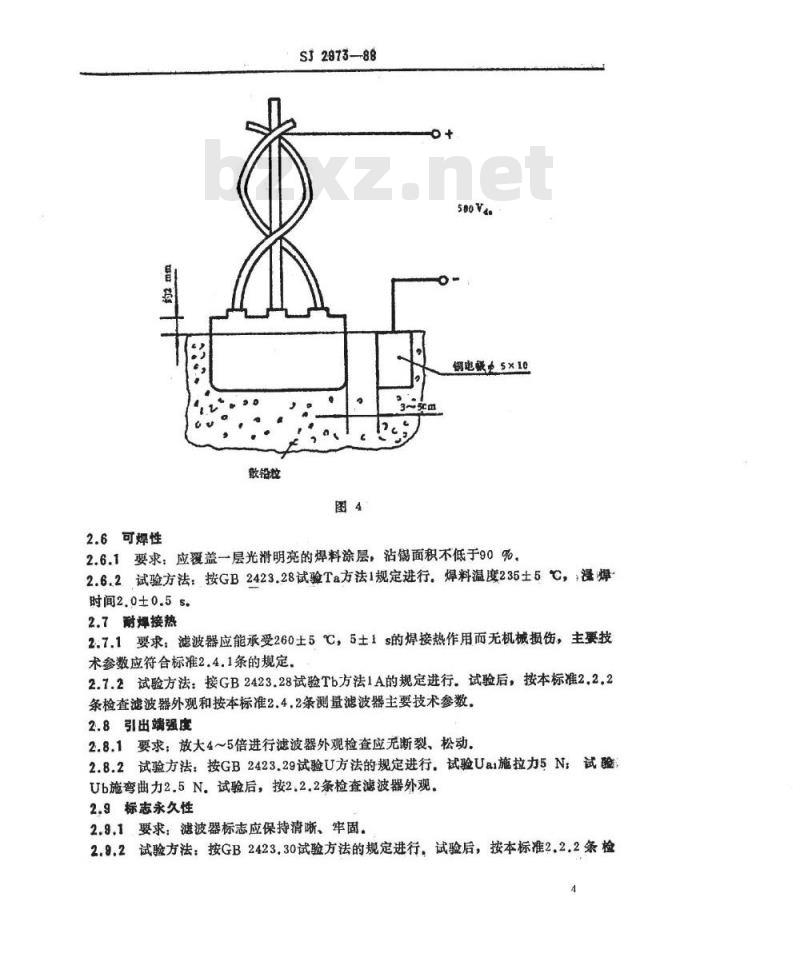

2.5.1要求：滤波器能承受直流电压500V，经1min无飞孤和击穿。2.5.2试验方法：将滤波器全部引出端连在一起如图4。将滤波器置于铅粒中（容器中）在引出端和散铅粒（粒度500~1000μm）之间加直流电压500V。3
散铅粒
SJ2973-88
铜电餐电5×10
2.6可焊性
2.6.1要求：应覆盖一层光滑明亮的焊料涂层，沾锡面积不低于90%，2.6.2试验方法：按GB2423.28试验Ta方法1规定进行。焊料温度235±5℃，，溢焊时间2.0±0.55。
2.7耐焊接热
2.7.1要求：滤波器应能承受260士5℃，5士1s的焊接热作用而无机械损伤，主要技术参数应符合标准2.4.1条的规定，2.7.2试验方法：接GB2423.28试验Tb方法1A的规定进行。试验后，按本标准2.2.2条检查滤波器外观和按本标准2.4.2条测量滤波器主要技术参数，2.8引出端强度
2.8.1要求：放大4~5倍进行滤波器外观检查应无断裂、松动。2.8.2试验方法：按GB2423.29试验U方法的规定进行，试验Ua1施拉力5N；试验Ub施弯曲力2.5N。试验后，按2.2.2条检查滤波器外观2.9标志永久性
2.9.1要求：滤波器标志应保持清晰、牢固。2.9.2试验方法：按GB2423.30试验方法的规定进行．试验后，按本标准2.2.2条检4
查滤波器标志，

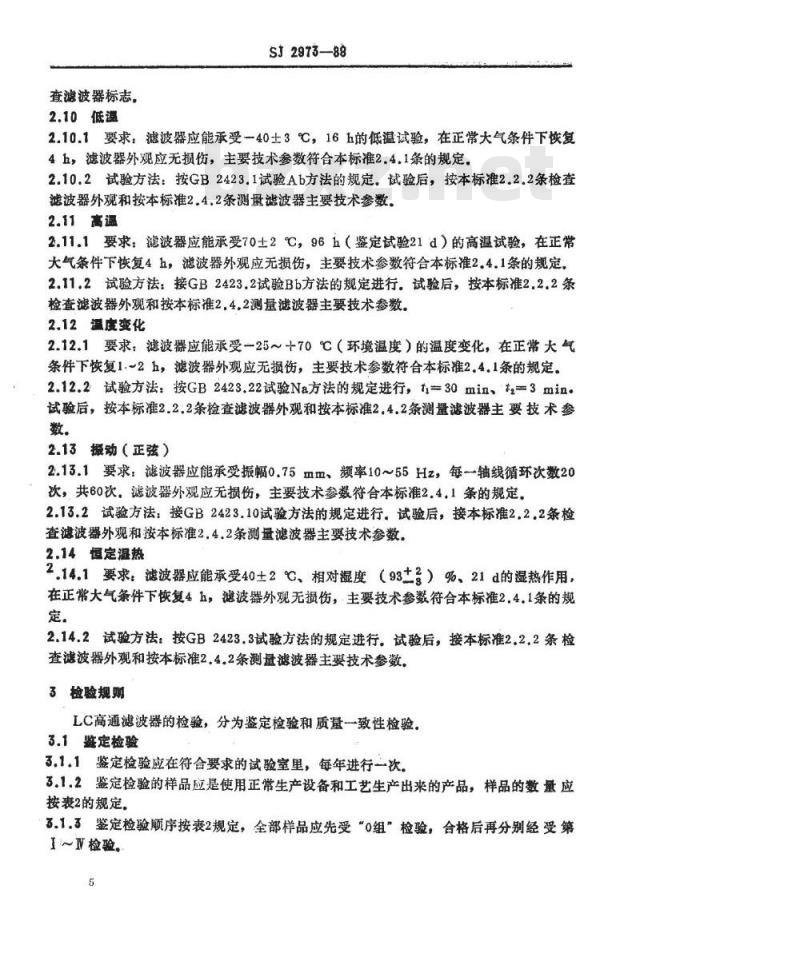

2.10低温
SJ2973-88
2.10.1要求：滤波器应能承受一40土3℃，16h的低温试验，在正常大气条件下恢复4h，滤波器外观应无损伤，主要技术参数符合本标准2.4.1条的规定，2.10.2试验方法：按GB2423.1试验Ab方法的规定。试验后，按本标准2.2.2条检查滤波器外观和按本标准2.4.2条测量滤波器主要技术参数。2.11高温
2.11.1要求：滤波器应能承受70士2℃，96h（鉴定试验21d）的高温试验，在正带大气条件下恢复4h，滤波器外观应无损伤，主要技术参数符合本标准2.4.1条的规定，2.11.2试验方法：接GB2423.2试验Bb方法的规定进行．试验后，按本标准2.2.2条检查滤波器外观和按本标准2.4.2测量滤波器主要技术参数。2.12温度变化
2.12.1要求：滤波器应能承受一25十70℃（环境温度）的温度变化，在正常大气条件下恢复1.~2h，滤波器外观应无损伤，主要技术参数符合本标准2.4.1条的规定。2.12.2试验方法：按GB2423.22试验Na方法的规定进行，ti=30min、tz=3min。试验后，按本标准2.2.2条检查滤波器外观和按本标准2.4.2条测量滤波器主要技术参数。
2.13搬动（正弦）
2.13.1要求：滤波器应能承受振幅0.75mm、频率10~55Hz，每一轴线循环次数20次，共60次，滤波器外观应无损伤，主要技术参数符合本标准2.41条的规定。2.13.2试验方法：接GB2423.10试验方法的规定进行。试验后，接本标准2.2.2条检查滤波器外观和按本标准2.4.2条测量滤波器主要技术参数.2.14恒定湿热
2.14.1要求：滤波器应能承受40±2℃、相对湿度（933）%、21d的湿热作用，在正常大气条件下恢复4h，滤波器外观无损伤，主要技术参数符合本标准2.4.1条的规定
2.14.2试验方法：按GB2423.3试验方法的规定进行。试验后，接本标准2.2.2条检查滤波器外观和按本标准2.4.2条测量滤波器主要技术参数。3检验规则
LC高通滤波器的检验，分为鉴定检验和质量一致性检验。3.1鉴定检验
3.1.1鉴定检验应在符合要求的试验室里，每年进行一次。3.1.2鉴定检验的样品应是使用正常生产设备和工艺生产出来的产品，样品的数量应按表2的规定。
3.1.3鉴定检验顺序按表2规定，全部样品应先受“0组检验，合格后再分别经受第I~V检验。
试验组
结构尺寸
滤波器主要技术参数
滤波器外部耐压
端子可焊性
耐焊接热
标志永久性
引出端强度（拉力）
引出端强度（弯曲）
低温试验
高温试验
温度变化试验
振动（正弦）试验
高温耐久性（500h）
恒定湿热（500h）
SJ2973—88
鉴定检验
本标准条款号
详见2.1条
详见2.2条
详见2.4条
详见2.5条
详见2.6条
详见2.7条
详见2.9条
详见2.8条试验U.方法
详见2.8条，试验U方法
详见2.10条
详见2.11条
详见2.12条
详见2.13条
详见2.14条
祥品数
备份样品，2个
当不合格品数不超过表2规定时，则鉴定检验合格3.1.5经过鉴定检验的产品，不做为成品交货，3.2质盘一致性检验
允许不合格品数
LC高通滤波器的质量一致性检验分为逐批和周期检查，订货方有权按着本标准，对产品进行验收。
3.2.1逐批检查
3.2.1.1逐批检查的抽样方案按GB2828的一次正常抽样方案进行，检查水平为I，3.2.1.2逐批检查的项目、顺序、合格质量水平AQL值应符合表3规定。6
结构尺寸
标志永久性
主要技术参数
滤波器外部耐压
端子可焊性
耐焊接热
ST2973-B8
本标准条款号
详见2.1条
详见2.2条免费标准bzxz.net
详见2.9条
详见2.4条
详见2.5条
详见2.6条
详见2.7条
检查水平
轻缺陷
薰缺陷
3.2.1.3逐批检查不合格，采用抽样水平再次检查，仍不合格时，该批产品应进行100%挑剔，挑剔后的产品可再次提交验收。但应附有该产品报废数量及原因的说明。再次提交的产品，若不符合要求，该批产品不得再次提交验收，此时，应分析原因，提出改进措施和对该批产品的处理方法，3.2.2周期检查
滤波器的周期检查每6个月进行一次，在更改结构，制造工艺和材料或停产三个月以上恢复生产时，也需进行。
经周期检查的产品，不得作为成品交货，周期检查的报告，可根据订货方的要求提供。
3.2.2.1周期检查的抽样方案按GB2829的一次正常抽样方案进行，判别水平为I：3.2.2.2周期检查的样品，应从每月生产的经逐批检查合格的产品中随机捆取（要经“0组”试验）。有不合格时，则应以合格品换取，同时分析原因，载入周期检查报告，但不作为周期检查结果的鉴定依据。3.2.2.3周期检查的项目、顺序、不合格质量水平RQL、判别水平，应符合表4规定。7
可焊性
耐焊接热
引出端强度
温度变化
恒定湿热
外部耐压
本标准条款号
ST2973-88
判别水平
样品数
3.2.2.3周期检查中，若不合格品数超过表4规定，则周期检查不合格。应停止对该批滤波器的交收或出厂，在生产中找出不合格的原因，并采取措施加以改进。4标志、包装、运输、储存
4.1标志
滤波器应有产品型号和制造厂商标4.2包装
4.2.1滤波器应装在硬包装盒内，每盒内应装同一型号，同一品种、同一规格的产品，包装盒上应标明：
制造厂名称和商标
产品型号和品种代号：
产品数量；
产品标准代号：
包装日期；
包装人员姓名或代号：
检查印章。
装有滤波器的包装盒应效在干燥的并能防潮、防尘、防霉的包装箱内，包装箱4.2.2
内应塞紧而不松动。
4.2.3包装箱的外表应注明制造厂名称、型号、品种代号、数量和包装日期、检查印章等。包装盒上应附有GB191中规定的要求标志。注，可根据双方协议简化包装。4.3运输
ST 2973-88
包装好的滤波器，在避免雨（雪）的直接淋袭的条件下，可用任何工具运输。4.4储存
包装好的滤波器，应在环境温度为一10～十40℃，相对湿度不大于80%，，周围空气中没有酸性、碱性或其它腐蚀性气体的库房内储存。9
衰减量
1031.531.5~38
HP38001
HP38006B
HP38003
HP38007
HP38008
HP38002
HP38009g
衰减盘
SJ2973--88
附录A
主要技术参数
（补充件）
插入衰耗
dB max
531.538.9
衰减量
1033.433.4~38.9
反射衰耗
插入衰耗
插入衰耗
反射衰耗
陷波点
280±5
290±5
输入输出
输入输出
反射衰耗
陷波点·
295±5
300±5
。订货时，有陷波要求的滤波器应注明陷波频率和外形代号。下间。抗
外形代号
外形代号
输入输出
外形代号
HP45001
HP4600sB
HP36001
SJ2973-88
插入衰耗
41.25~45.7555.25
衰减景
10~31.375
衰减量
频率MH2
HP58001
60~230
插入衰耗
50~230
插入衰耗
75~230
反射衰耗
60~230
反射衰耗
50~230
反射衰耗
75~230
陷波点
295±5
300±5
输入输出
输入输出
输入输出
外形代号
外形代号
