【电子行业标准(SJ)】 电气继电器 第十九部分：分规范 有质量评定的有或无机电继电器(可供认证用)

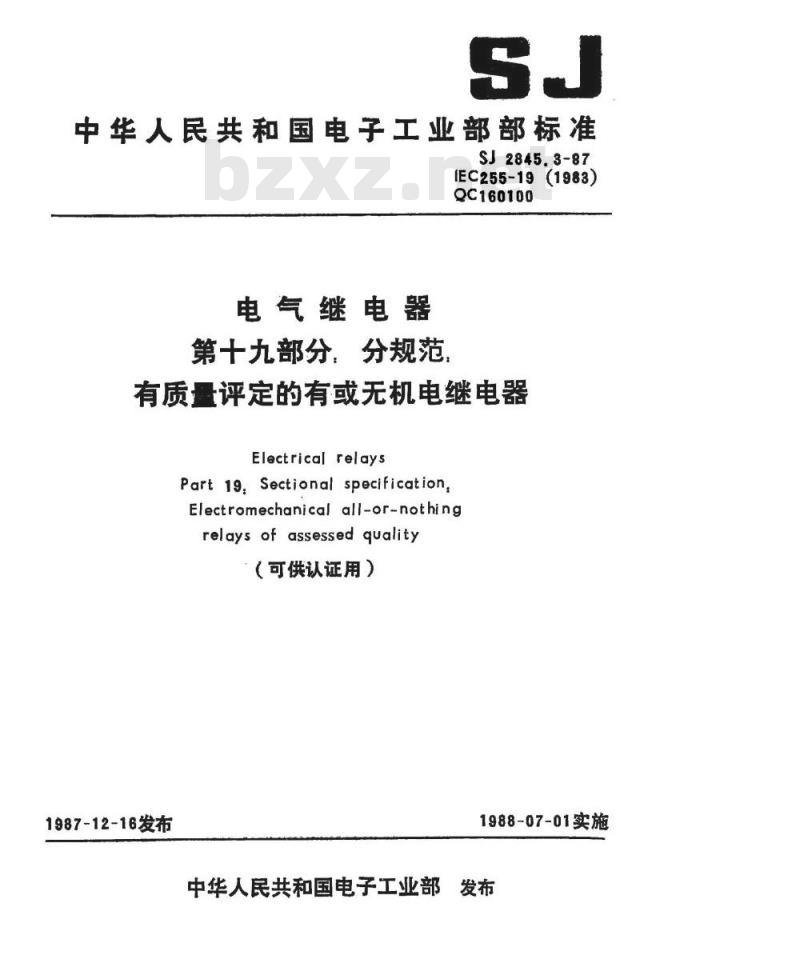

中华人民共和国电子工业部部标准SJ2845.3-87
IEC255-19(1983)
QC160100
电气继电器
第十九部分，分规范
有质量评定的有或无机电继电器Electricalrelays
Part19,Sectional specificationElectromechanical all-or-nothingrelays of assessed quality
（可供认证用）
1987-12-16发布
1988-07-01实施
中华人民共和国电子工业部发布1总则
1.1范围和目的

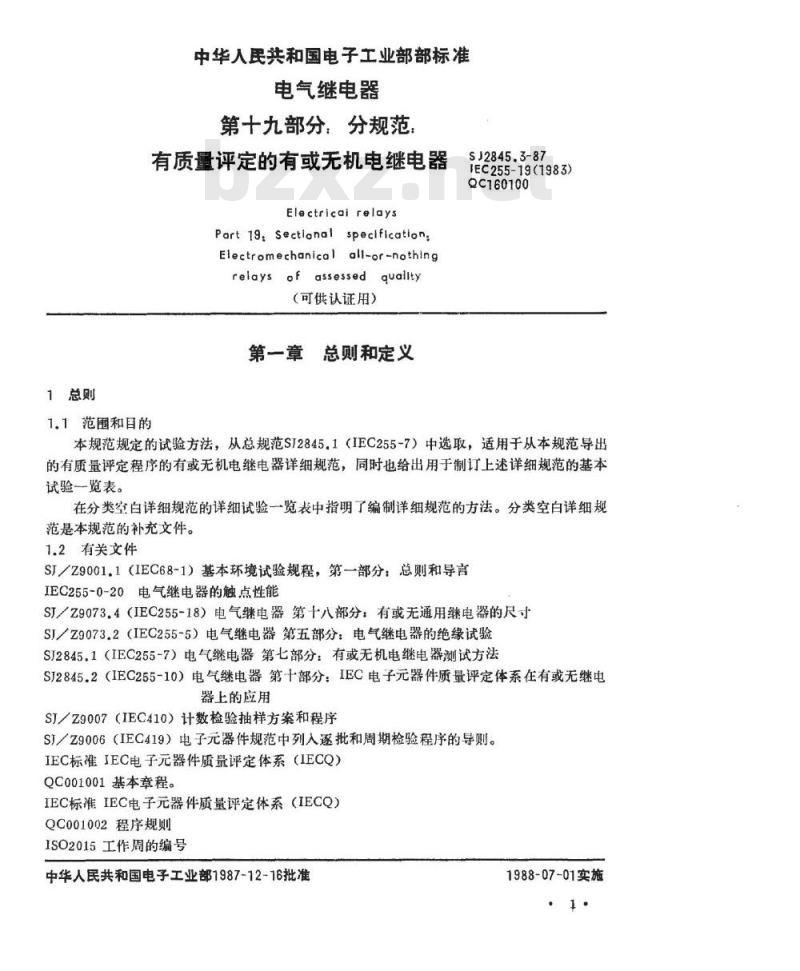

中华人民共和国电子工业部部标准电气继电器
第十九部分：分规范
有质量评定的有或无机电继电器Electricai relays
Part 19: Sectlonal speciflcation,Electromechanical all-or-nothingrelaysofassessedquallty
（可供认证用）
第一章总则和定义
SJ2845.3-87
EC255-19（1983）
QC160100
本规范规定的试验方法，从总规范SI2845.1（IEC255-7）中选取，适用于从本规范导出的有质量评定程序的有或无机电继电器详细规范，同时也给出用于制订上述详细规范的基本试验一览表。
在分类空白详细规范的详细试验一览表中指明了编制详细规范的方法。分类空白详细规范是本规范的补充文件。
1.2有关文件
SJ/Z9001.1（IEC68-1）基本环境试验规程，第一部分：总则和导言IEC255-0-20电气继电器的触点性能SJ／Z9073.4（IEC255-18）电气继电器第十八部分：有或无通用继电器的尺寸SJ／Z9073.2（IEC255-5）电气继电器第五部分：电气继电器的绝缘试验SJ2845.1（IEC255-7）电气继电器第七部分：有或无机电继电器测试方法SJ2845.2（IEC255-10）电气继电器第十部分：IEC电子元器件质量评定体系在有或无继电器上的应用
SJ／Z9007（IEC410）计数检验抽样方案和程序S)/Z9006（IEC419）电子元器件规范中列入逐批和周期检验程序的导则。IEC标准JEC电子元器件质量评定体系（IECQ）QC001001基本章程。
IEC标准IEC电子元器件质量评定体系（IECQ）QC001002程序规则
1SO2015工作周的编号
中华人民共和国电子工业部1987-12-16批准1988-07-01实施

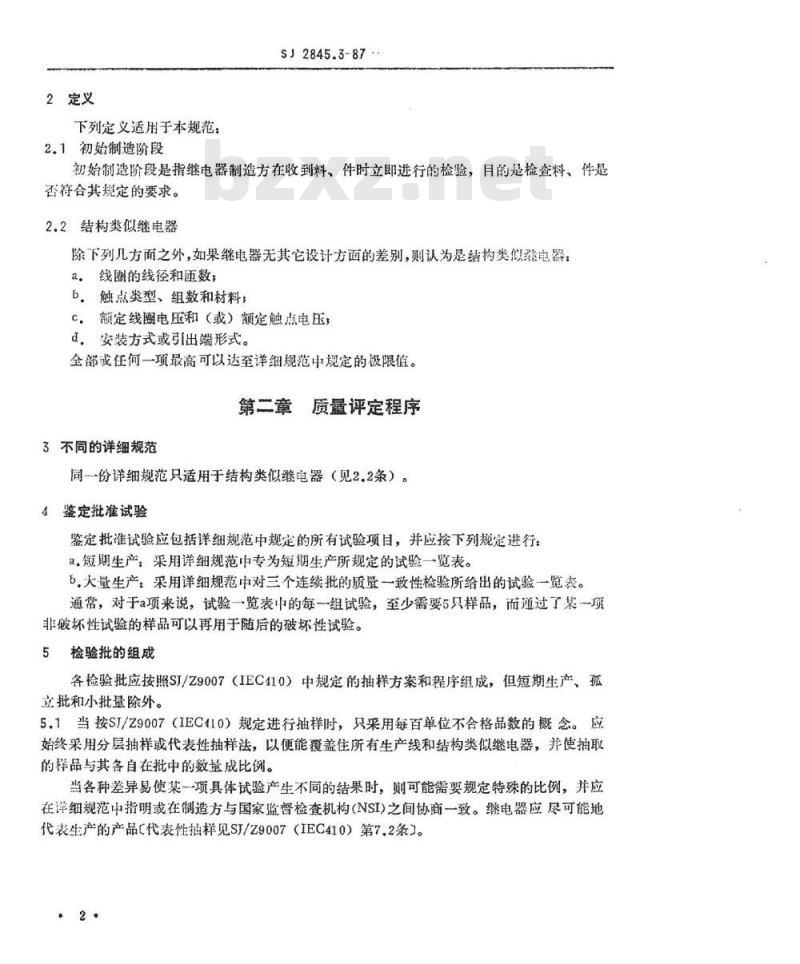

2定义
下列定义适用于本规范：
2.1初始制造阶段
SJ2845.3-87
初始制造阶段是指继电器制造方在收到料、件时立即进行的检验，目的是检查料、件是否符合其规定的要求。
2.2结构类似继电器
除下列几方面之外，如果继电器无其它设计方面的差别，则认为是结构类似继电器：a。线圈的线径和匝数；
b、触点类型、组数和材料：
c，额定线圈电压和（或）额定触点电压，d、安装方式或引出端形式。
全部或任何一项最高可以达至详细规范中规定的极限值。第二章质量评定程序
3不同的详细规范
同一份详细规范只适用于结构类似继电器（见2.2条）。鉴定批准试验
鉴定批准试验应包括详细规范中规定的所有试验项目，并应按下列规定进行：a。短期生产：采用详细规范中专为短期生产所规定的试验一览表。.大量生产：采用详细规范中对三个连续批的质量一致性检验所给出的试验一览表。通常，对于a项来说，试验一览表中的每一组试验，至少需要5只样品，而通过了某一项非破坏性试验的样品可以再用于随后的破坏性试验。5
检验批的组成
各检验批应按照SJ/Z9007（IEC410）中规定的抽样方案和程序组成，但短期生产，孤立批和小批量除外。
5.1当按SI/Z9007（1EC410）规定进行抽样时，只采用每百单位不合格品数的概念。应始终采用分层抽样或代表性抽样法，以便能覆盖住所有生产线和结构类似继电器，并使抽取的样品与其各自在批中的数量成比例。当各种差异易使某一项具体试验产生不同的结果时，则可能需要规定特殊的比例，并应在详细规范中指明或在制造方与国家监督检查机构（NSI）之间协商一致。继电器应尽可能地代表生产的产品L代表性抽样见SJ/Z9007（IEC410）第7.2条）。2
SJ2845.3-87

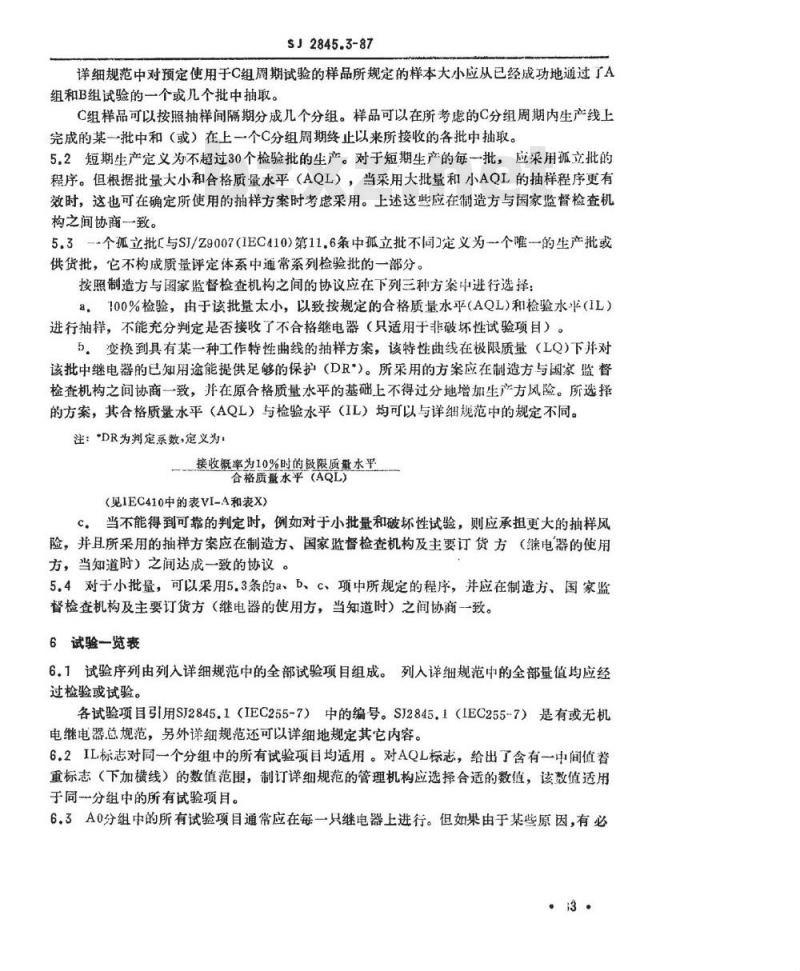

详细规范中对预定使用于C组周期试验的样品所规定的样本大小应从已经成功地通过了A组和B组试验的一个或几个批中抽取。C组样品可以按照抽样间隔期分成几个分组。样品可以在所考虑的C分组周期内生产线上完成的某一批中和（或）在上一个C分组周期终止以来所接收的各批中抽取。5.2短期生产定义为不超过30个检验批的生产。对于短期生产的每一批，应采用孤立批的程序。但根据批量大小和合格质量水平（AQL），当采用大批量和小AQL的抽样程序更有效时，这也可在确定所使用的抽样方案时考虑采用。上述这些应在制造方与国家监督检查机构之间协商一致。
5.3一个抓立批L与ST/Z9007（1EC410）第11.6条中孤立批不同）定义为一个唯一的生产批或供货批，它不构成质量评定体系中通常系列检验批的一部分。按照制造方与国家监督检查机构之间的协议应在下列三种方案中进行选择：a。100%检验，由于该批量太小，以致按规定的合格质量水平（AQL)和检验水平（IL）进行抽样，不能充分判定是否接收了不合格继电器（只适用于非破坏性试验项目）。5。变换到具有某一种工作特性曲线的抽样方案，该特性曲线在极限质量（LQ）下并对该批中继电器的已知用途能提供足够的保护（DR\）。所采用的方案应在制造方与国家监督检查机构之间协商一致，并在原合格质量水平的基础上不得过分地增加生产方风险。所选择的方案，其合格质量水平（AQL）与检验水平（IL）均可以与详细规范中的规定不同。注：DR为判定系数，定义为
接收概率为10%时的级限质量水平合格质量水平（AQL）
（见IEC410中的表VI-A和表X）
c。当不能得到可靠的判定时，例如对于小批量和破坏性试验，则应承担更大的抽样风险，并且所采用的抽样方案应在制造方、国家监督检查机构及主要订货方（继电器的使用方，当知道时）之间达成一致的协议。5.4对于小批量，可以采用5.3条的a、b、c、项中所规定的程序，并应在制造方、国家监督检查机构及主要订货方（继电器的便用方，当知道时）之间协商一致。6试验一览表
6.1试验序列由列入详细规范中的全部试验项目组成。列入详细规范中的全部量值均应经过检验或试验。
各试验项目引用SJ2845.1（IEC255-7）中的编号。SJ2845.1（IEC255-7）是有或无机电继电器总规范，另外详细规范还可以详细地规定其它内容。6.2IL标志对同一个分组中的所有试验项目均适用。对AQL标志，给出了含有一中间值着重标志（下加横线）的数值范围，制订详细规范的管理机构应选择合适的数值，该数值适用于同一分组中的所有试验项目。6.3A0分组中的所有试验项目通常应在每一只继电器上进行。但如果由于某些原因，有必.3.
SJ2845.3-87

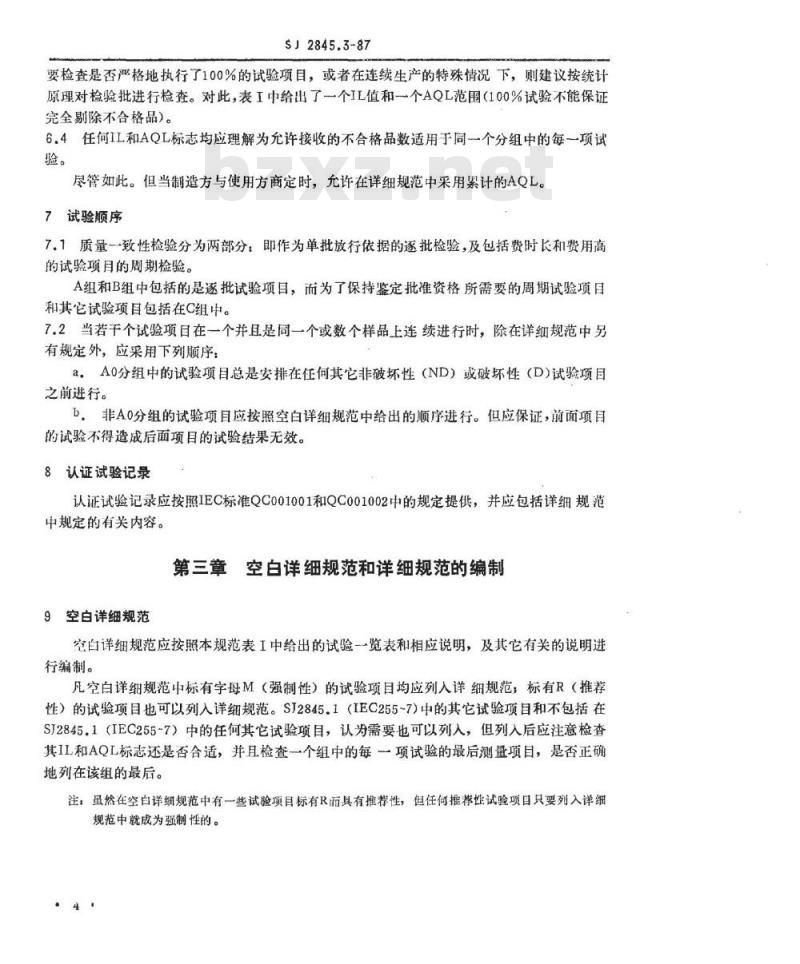

要检查是否严格地执行了100%的试验项目，或者在连续生产的特殊情况下，则建议按统计原理对检验批进行检查。对此，表I中给出了一个IL值和一个AQL范围（100%试验不能保证完全剔除不合格品）。
6.4任何IL和AQL标志均应理解为允许接收的不合格品数适用于同一个分组中的每一项试验。
尽管如此。但当制造方与使用方商定时，允许在详细规范中采用累计的AQL。7试验顺序
7.1质量一致性检验分为两部分：即作为单批放行依据的逐批检验，及包括费时长和费用高的试验项目的周期检验。
A组和B组中包括的是逐批试验项目，而为了保持鉴定批准资格所需要的周期试验项目和其它试验项目包括在C组中。
7.2当若干个试验项目在一个并且是同一个或数个样品上连续进行时，除在详细规范中另有规定外，应采用下列顺序：
aA0分组中的试验项目总是安排在任何其它非破坏性（ND）或破坏性（D)试验项目之前进行。
b非A0分组的试验项目应按照空白详细规范中给出的顺序进行。但应保证，前面项目的试验不得造成后面项目的试验结果无效。8认证试验记录
认证试验记录应按照IEC标准QC001001和QC001002中的规定提供，并应包括详细规范中规定的有关内容。
第三章空白详细规范和详细规范的编制9空白详细规范
究白详细规范应按照本规范表I中给出的试验一览表和相应说明，及其它有关的说明进行编制。
凡空白详细规范中标有字母M（强制性）的试验项目均应列人详细规范，标有R（推荐性）的试验项目也可以列入详细规范。SJ2845.1（IEC255-7）中的其它试验项目和不包括在SJ28451（IEC255-7）中的任何其它试验项目，认为需要也可以列入，但列入后应注意检查其IL和AQL标志还是否合适，并且检查一个组中的每一项试验的最后测量项目，是否正确地列在该组的最后。
注：虽然在空白详细规范中有一些试验项目标有R而具有推荐性，但任何推荐性试验项目只要列入详细规范中就成为强制性的。
10详细规范
SJ2845.3-87
10.1详细规范应给出如下说明的相应内容，空自详细规范应留有此用途的空白篇幅。a.详细规范的识别标志
识别标志应包括IEC编号和颁发日期。D.继电器及其应用内容的识别标志识别标志应包括诸如尺寸、密封、单稳态或双稳态、极化或非极化等特征。c.具有关键尺寸的继电器外形图外形图应是一张继电器的实例说明图，以助于识别并与其它继电器相比较。应包括所采用的备种安装方式。当适用时，常用名称和符号应符合SJ/Z9073.4（IEC255-18）中的规定。
影响互换性的尺寸应单独列表。应指明包括继电器安装方法和各种限制要求的安装细节。接线标志应与ST/Z9073.2(IEC255~5）表IV中规定的最小电气间隙和漏电距离值一起合理地给出。d.继电器的参考数据（不作检验用）当适用时，应给出下列额定值和特性。优先选用的额定值应符合SJ/Z9073.1（IEC255-1-00）、IEC255-0-20和SJ/Z9073.2（IEC255-5）中的规定。
（1）额定值
应给出下列额定值和试验值：
（1.1）线圈
（i）基准温度*下的额定电压和（或）电流。（ii）基准温度*下电压和（或）电流的额定范围。（iii）基准温度下的电阻或阻抗及容许偏差。（iv）绝缘电阻和测试电压。
（v）介质试验电压。
（vi）频率（只对于交流继电器）。（vii）特殊工作条件（如果有的话）。（1.2）触点（若无其它规定，为阻性负载）（i）触点组数和说明。
（ii）最小和最大触点电压。
（iii）最小和最大触点电流。
（iv）在（ii）和（或）（iii）条件下的最大额定负载。直流继电器以瓦特（W）为单位，交流继电器以伏安（VA）为单位。（v）绝缘电阻和测试电压。
（vi）介质试验电压。
（vii）特殊工作电路条件（如果有的话）。·基准温度在详细规范中规定。.5.
SJ2845.3-87
（13）极限使用条件（不作检验用）（i）气候类别。
（ii）温度范围。
（i）冲击。
（iv）碰撞。
（v）加速度。
(vi）振动。
（vii）低气压。
（viii）重量。
（ix）其它各种极限值。
注，表达上述各项参数的标准方法在SJ/Z9001.1（IEC68-1)号标准中给出。（2）特性
应给出基准温度下的下列特性（基准温度在详细规范中规定）：（i）所要求的性能值和极限值。（ii）接触电阻和测试点。
（iii）触点回跳时间。
（iv）动作和释放时间。
(v）在规定负载或电流下的最小循环次数。（vi）在电寿命过程中（不是低电平），允许的触点失效循环次数。可以列入其它特性，给出数值及其适用的条件。e.有关文件
有关文件系指SJ2845.1（IEC255-7）、SJ2845.2（IEC255-10）和本分规范，如果有必要引用其它标准时，则应列出其全称、版本年号，及发行单位（除众所周知者外）。1.评定水平
本规范的表I包括三个试验一览表。在引用这些试验一览表时，如果只含有被引用的试验一览表中的试验项目，则称为未增加内容的试验一览表X（编号1，2或3），如果增加了被引用的试验一览表以外的试验项目，则称为有增加内容的试验一览表X。g.各C组之间的间隔周期和规定的样本大小。h.各检验批的组成（当第5条中的情况可以预料到时）。1.试验顺序（当与第7条中的规定不同时)。i.般试验条件【当与ST2845.1（IEC255-7）第16条的规定不同时】。k.鉴定批准试验一览表。
1.质量一致性试验一览表。
在k.项和1,项中，对于每一试验分组，其每项试验所规定的最后测量项目应进行汇总，并表明在该分组的最后。
m,IL数字的规定。
n,AQL数字的规定。
SJ2845.3-87
c.如有必要，给出本规范内容范围之外的包装和（或）继电器的标志。在符合详细规范要求的继电器的各项试验过程中，应考虑上述每一项特性。10.2诸如图形、曲线、应用数据及注解等附加内容可以在详细规范的附录中给出。这些内容不作试验用。
10.3制订详细规范时，为了能得到合适的试验一览表，应采取下列步骤：a.从本分规范的表I中选择与继电器预定用途有关的特性。b.选择能最大限度地满足继电器各项要求的试验一览表。表I
有或无机电继电器基本试验一览表说明和缩写
试验一览表的分级
列入试验一览表1中的所有强制性和推荐性试验项目也包括在试验一览表2中，再加上一些另外的试验项目。同样，试验一览表2中的试验项目也包括在试验一览表3中，还要再加上另外的试验项目。在少数情况下，会将试验项目从某一个组转移到另一个组，或者从试验览表转移到更高级的一个试验一览表时，推荐性试验项目将变为强制性试验项目。这种转移和变换用一个星号标志（例如M\）。试验顺序
每分组中的试验项目均按ST2845.1（IEC255-7）中条款号的顺序列出。各项试验应执行的顺序见本规范的第7条。
项目选择
M：列入详细规范中的强制性试验项目。R：列入详细规范中的推荐性试验项目。如果有必要时，任何详细规范均可以增加包括在SJ2845.1（IEC255-7）中但未列入试验一览表的试验项目。
SJ2845.2（IEC255-10）的表I中所给出的继电器特性：RTO：非密封触点的继电器。
RTI：密封触点的继电器。
RTII：密封继电器。
触点类别
CA0：0类触点的继电器（30mV；10mA）。CA1：1类触点的继电器（60V，100mA）CA2：2类触点的继电器（250V，1A）CA3：3类触点的继电器（600V，100A）触点应用类别的完整定义见SJ2845.1（IEC235-7）第9条。说明性注解：
本分规范表I采用下列注解：
SJ2845.3-87
1.当出现下列一种情况或两种情况均适用时，则这些项目试验在该试验组中进行：（I）当有关参数对继电器在其预定用途中能满意地工作极为重要时。（Ⅱ）对于某一项规定的参数，当制造变差与其规定的公差范围相当时，并当任何继电器的特性超出这些范围对其预定的用途会有有害影响时。2.只适用于当制造方与订货方协商一致且当试验时间不超过一周时。3.只适用于当制造方与订货方协商一致时。4，当某一项电寿命试验所要求的动作次数至少等于机械寿命所要求的动作次数时，允许电寿命与机械寿命试验结合起来进行。表
SJ2845.1(IEC255
-7)中的条款
A0分组
试验项目
试验一览表1
适用于该分组中的所有试验项日一般情况：100%试验
特殊情况：IL，ⅡI
AQL.0.065...0.25..0.65
外观检在，标志
介质试验
功能试验
接触电阻
线圈直流电阻
M按详细规范选
择的引出端
M只适用RTI和
RTⅡ的动作和释
M只适用RTⅡ
试验一览表2
M按详细规范选择
的引出端。
注1适用
M只适用RTI和
RTⅡ的动作和释
M只适用RTⅡ
M只适用于CAO
试验一览表3
M按详细规范选择
的引出端。
注1适用
M只适用RTI和
RTⅡ的动作和释
M只适用RTI
M只适用CAO
M*当注1和（或）
注3适用时
SJ2845.1(IEC255
-7)中的条款
A1分组
试验项目
$J2845.3-87
续表I
试验一览表1
适用该分组中的所有试验项目
AQL:0.4.1.0...4
A2分纽
线圈直流电阻
线圈阻抗
功能试验
机械检查方法
接触电阻
内部潮湿
时间试验
试验一览表2
M只适用直流继电器M只适用直流继电器试验一览表3
M只适用于A0
中未进行试验时
M只适用交流继电器M只适用交流继电器M只适用交流继电器M只适用于RTo的
动作和释放值
适用于该分组中的所有试验项目ILS-4
AQL, 0.4......
尺寸检查
A3分组
适用于该分组中的所有试验项目ILI
AQL 0.4...1.0...4
外观检查，标志除外
M只适用于RTo的
动作和释放值
M只适用CA1
R'只适用于RTⅡ
和CAo两者兼有时
M只适用RTO的
动作和释放值
M只适用于CA1
M*只适用于RTⅡ
和CAo两者兼有时
R.当注1和（或）
注3适用时
SJ2845.1(IEC255
-7中的条款
A4分纽
试验项目
SJ2845.3-87
焕表I
试验一览表1
适用于该分组中的所有试验项目IL.S-4
AQL.0.4...1.0.4
B1分组
介质试验
绝缘电阻
适用于该分组中的所有试验项目IL,S-3
AQL,0.4...1.5..6.5
电寿命
B2分组
适用于该分组中的所有试验项目IL,S-3
AQL: 0.,4......
温度快速变
化，方法2
引出端强度
内部潮湿
只适用于RTⅡ
与CAO两者兼有时
试验一览表2
M'另选A0中未
进行试验的引出免费标准下载网bzxz
端并当注1适用时
R·只当注1和注2
适用时
M只适用于RTⅡ
M'只适用于RTI
试验览表3
M*另选A0中未
进行试验的引出
端并当注|适用时
R只当注1和注2
适用时
M只适用于RTⅡ
M只适用于RTⅡ
SJ2845.1(IEC255
-7)中的条款
试验项目
可焊性试验1
B3分组
SJ2845.3-87
续表1
试验一览表1
试验一览表2
M只适用于印制线M
路板式继电器
R只适用于直流
继电器
适用于该分组中的所有试验项目IL.S-3
AQL.0.1.0.65..2.5
触点粘接
R只适用于RTI
和RTI
试验一览表3
只适用于直流
继电器
R只适用于RTI
和RTI
表中给出的IL和AQL只是指导性的。如果不用这些IL和AQL数值，详细规范可以在每一分组中指明下列数值：
1.受试继电器的数量。
2.允许的不合格品数。
详细规范应按照SJ2845.2(IEC255-10)规定表明试验周期。C1分组
适用于该分组中的所有试验项目IL.S-2
AQL.0.4...1.5...6.5
电寿命
C2分组
适用于该分组中的所有试验项目IL,S-3
AQL,0.4..-1.0...4
R?只在B1中未进行
试验并当注1适用时
只在B1中未进行
试验并当注1适用时
