【国家标准(GB)】 熔融沉积快速成形机床 参数

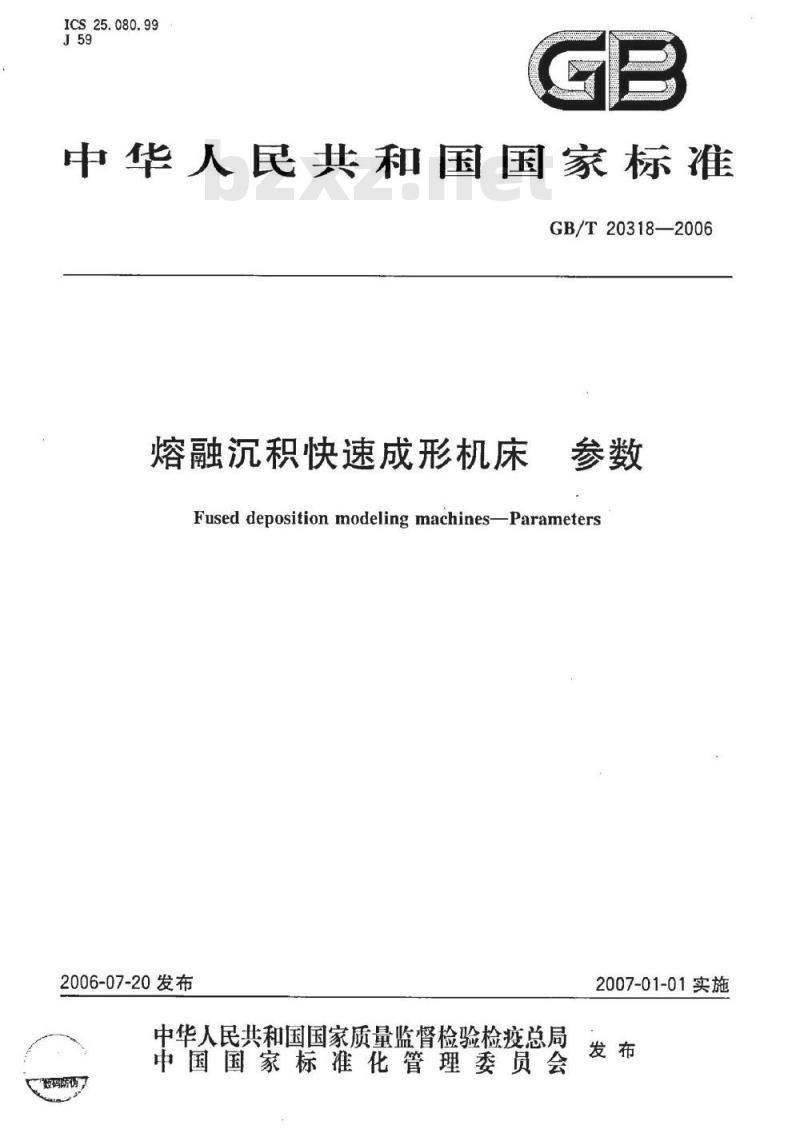

ICS25.080.99
中华人民共和国国家标准
GB/T20318—2006
熔融沉积快速成形机床
Fused deposition modeling machinesParameters2006-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伤，
2007-01-01实施
TTKAONKAa
GB/T20318--2006

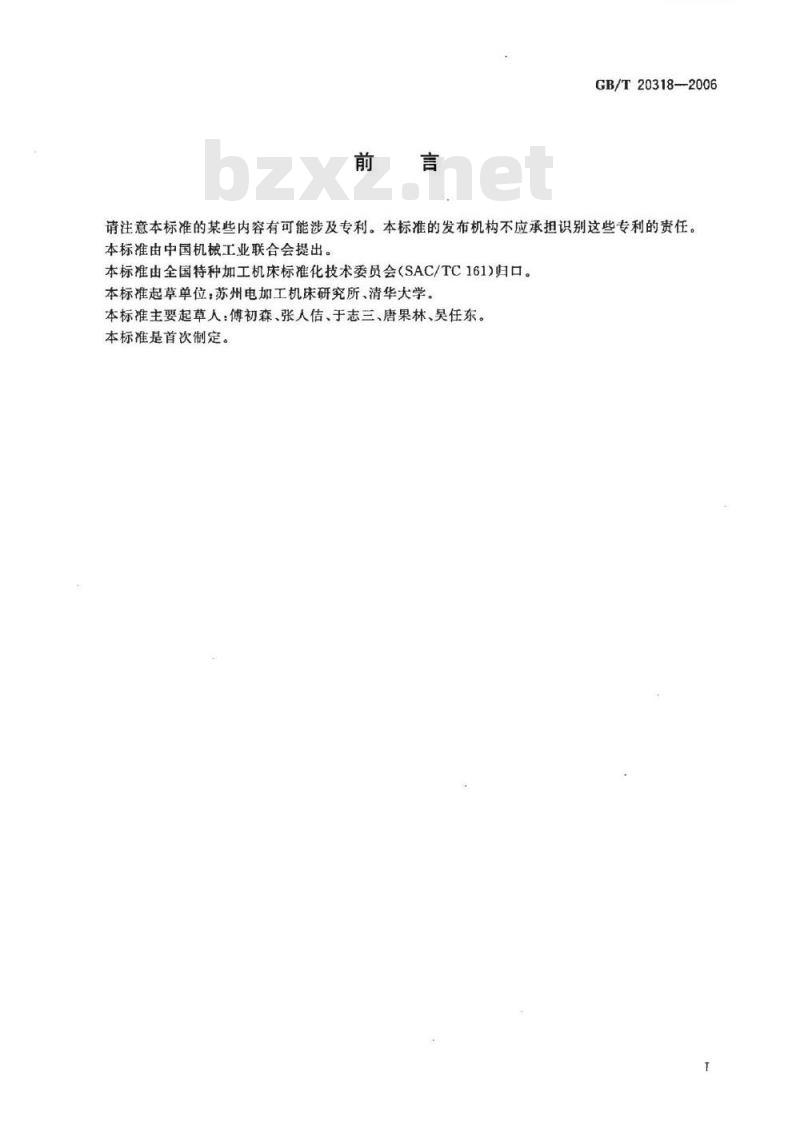

请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任，本标准由中国机械工业联合会提出。本标准由全国特种加工机床标准化技术委员会（SAC/TC161)归口。本标准起草单位：苏州电加工机床研究所、清华大学。本标准主要起草人：傅初森、张人估、于志三、唐果林、吴任东。本标准是首次制定。

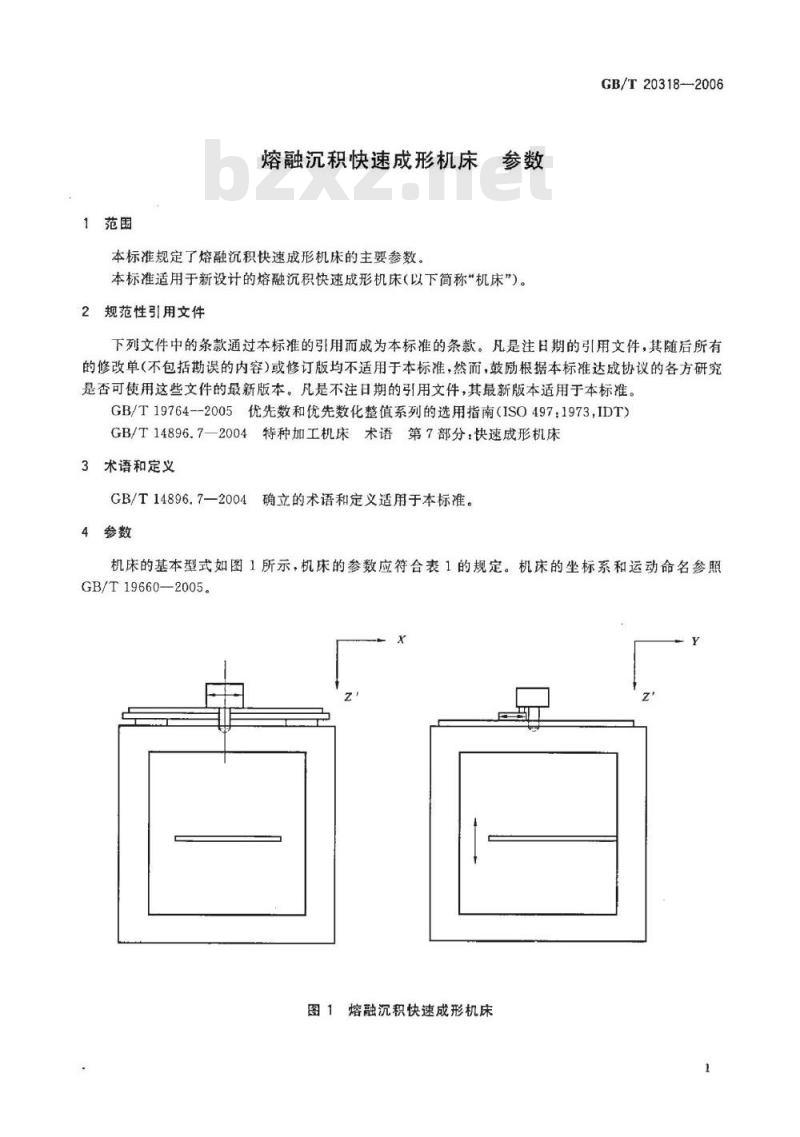

1范围
熔融沉积快速成形机床参数
本标准规定了熔融沉积快速成形机床的主要参数。本标准适用于新设计的熔融沉积快速成形机床（以下简称“机床”）。2规范性引用文件
GB/T20318—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T19764--2005优先数和优先数化整值系列的选用指南（ISO497：1973,IDT）GB/T14896.7一2004特种加工机床术语第7部分：快速成形机床3术语和定义
GB/T14896.7—2004确立的术语和定义适用于本标准。参数wwW.bzxz.Net
机床的基本型式如图1所示，机床的参数应符合表1的规定。机床的坐标系和运动命名参照GB/T19660—2005。
图1熔融沉积快速成形机床
GB/T20318—2006
参数名称
X轴行程
Y轴行程
2轴行程
台面宽度B
台面长度L
喷头喷嘴直径d

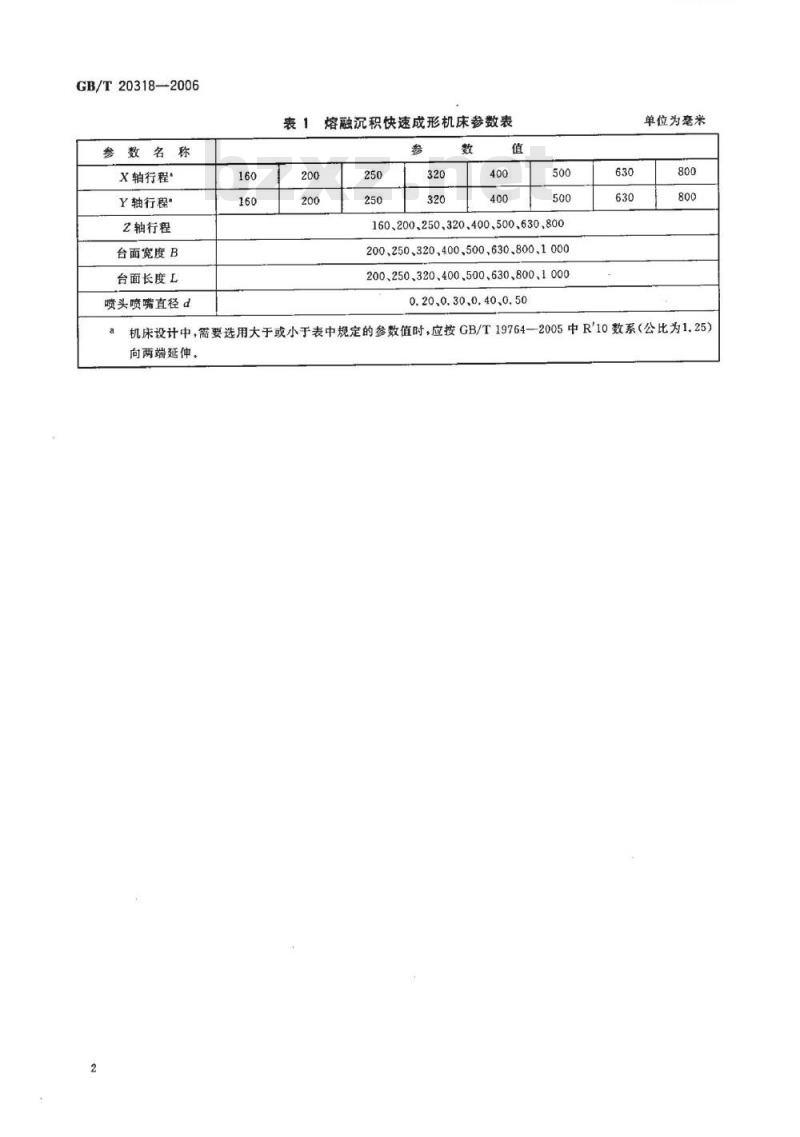

熔融沉积快速成形机床参数表
160、200、250、320.400、500、630、800200.250、320,400.500、630.800.1000200、250、320、400、500、630、800、10000.20.0.30.0,40.0.50
TKANiKAca
单位为毫米
机床设计中，需要选用大于或小于表中规定的参数值时，应按GB/T19764—2005中R'10数系（公比为1.25)向两端延伸。

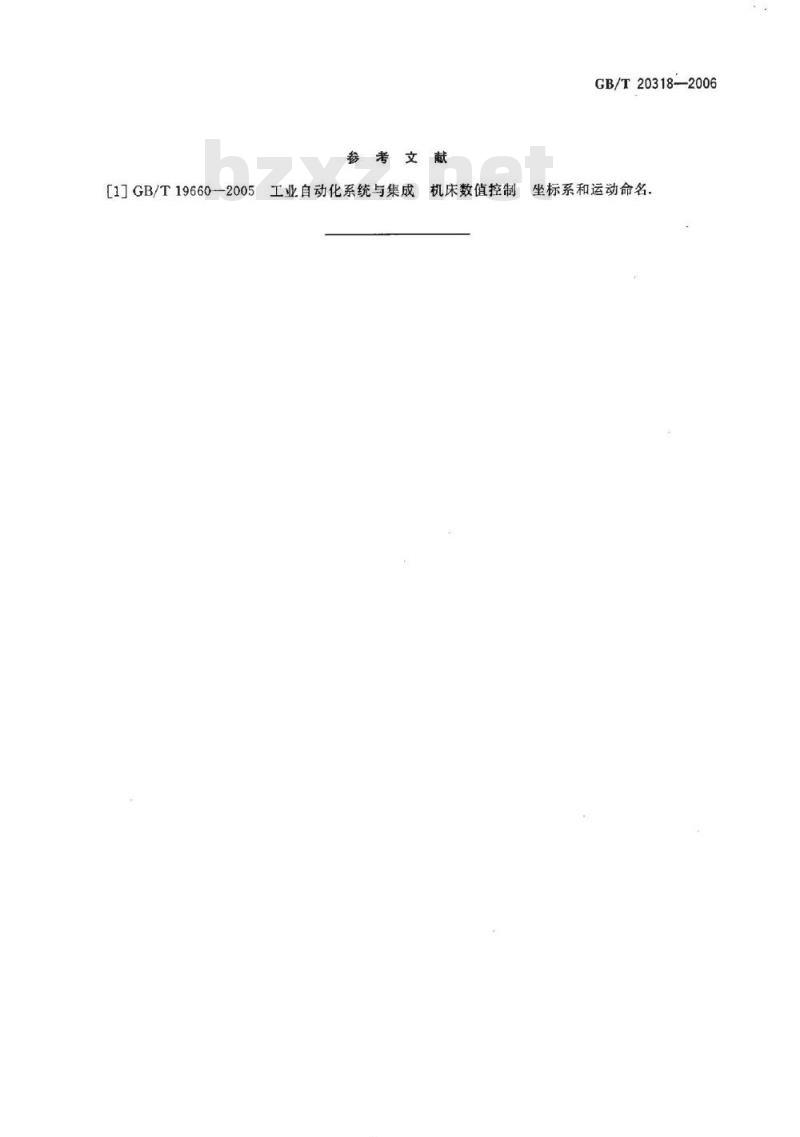

参考文献
[1]GB/T19660--2005工业自动化系统与集成机床数值控制
GB/T20318-2006
坐标系和运动命名
GB/T20318-2006
KAONKAA
中华人民共和国
国家标准
熔融沉积快速成形机床
GB/T20318—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2006年12月第一版2006年12月第一次印刷如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
