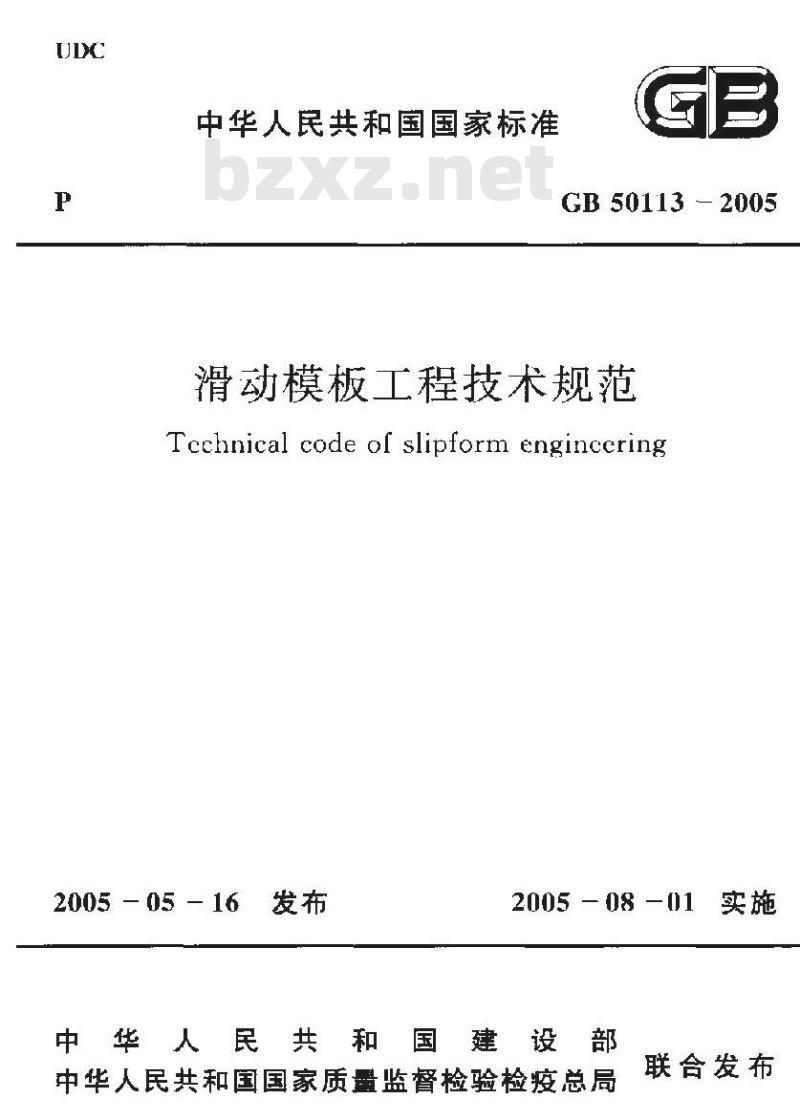

【国家标准(GB)】 滑动模板工程技术规范

中华人民共和国国家标准
GB 501132005
滑动模板工程技术规范
Tcchnical code of slipform engincering2005 — 05 — 16
2005 — 08 —01
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局联合发布

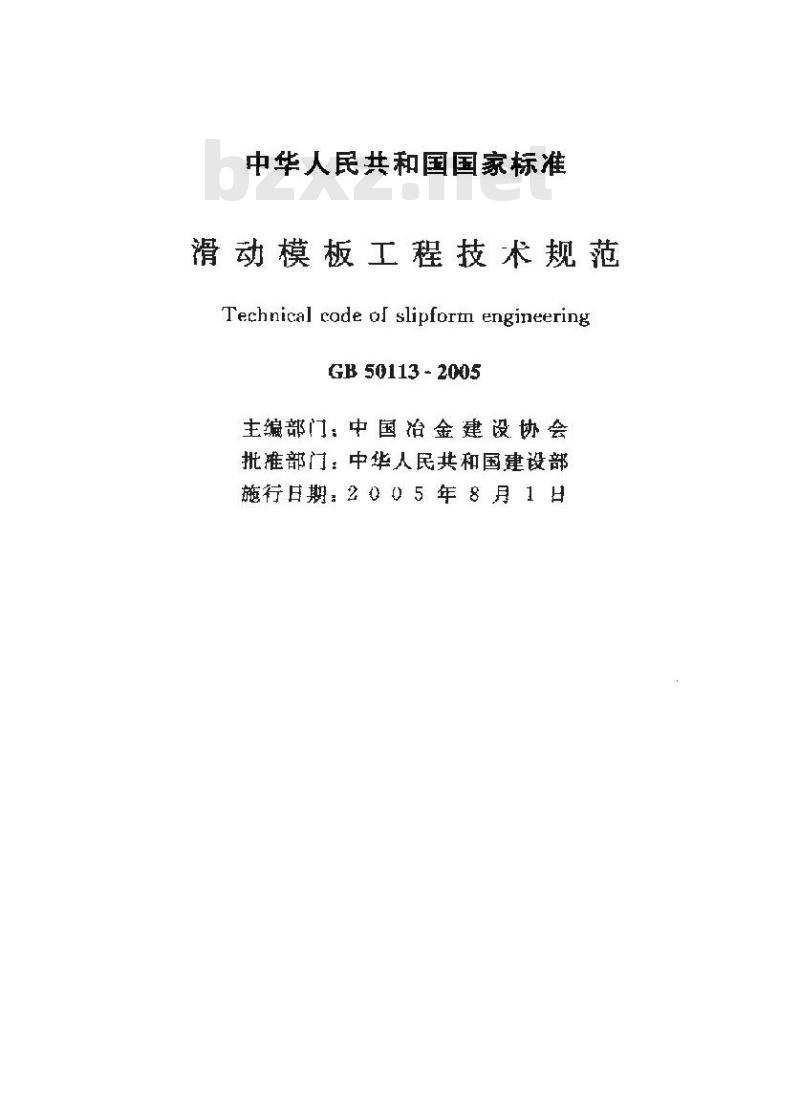

中华人民共和国国家标准
滑动模板工程技术规范
Technical rade of slipform engineeringGB50113-2005
主编部门：中国治金建设协会
批准部门：中华人民共和国建设部施行日期：2005年8月1日

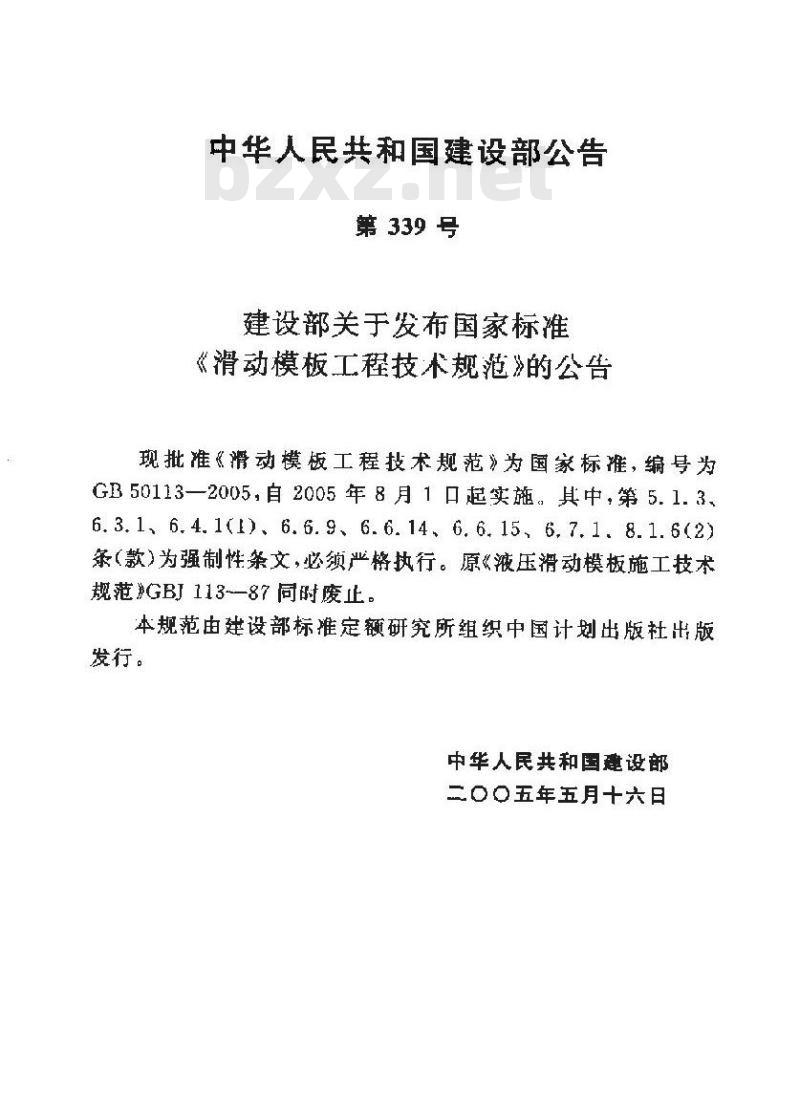

中华人民共和国建设部公告bZxz.net
第339号
建设部关于发布国家标准
《滑动模板工程技术规范》的公告现批准《滑动模板工程技术规范》为国家标准，编号为GB50113一2005，自2005年8月1口起实施，其中，第5.1.3、6.3.1、6.4.1(1)、6.6.9、6.6.14、6.6.15、6,7.1.8.1.6(2)条（款）为强制性条文，必须严格执行。原《液压滑动模板施工技术规范GBJ113—87同时废止，
本规范由建设部标推定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部
三〇〇五年五月十六日

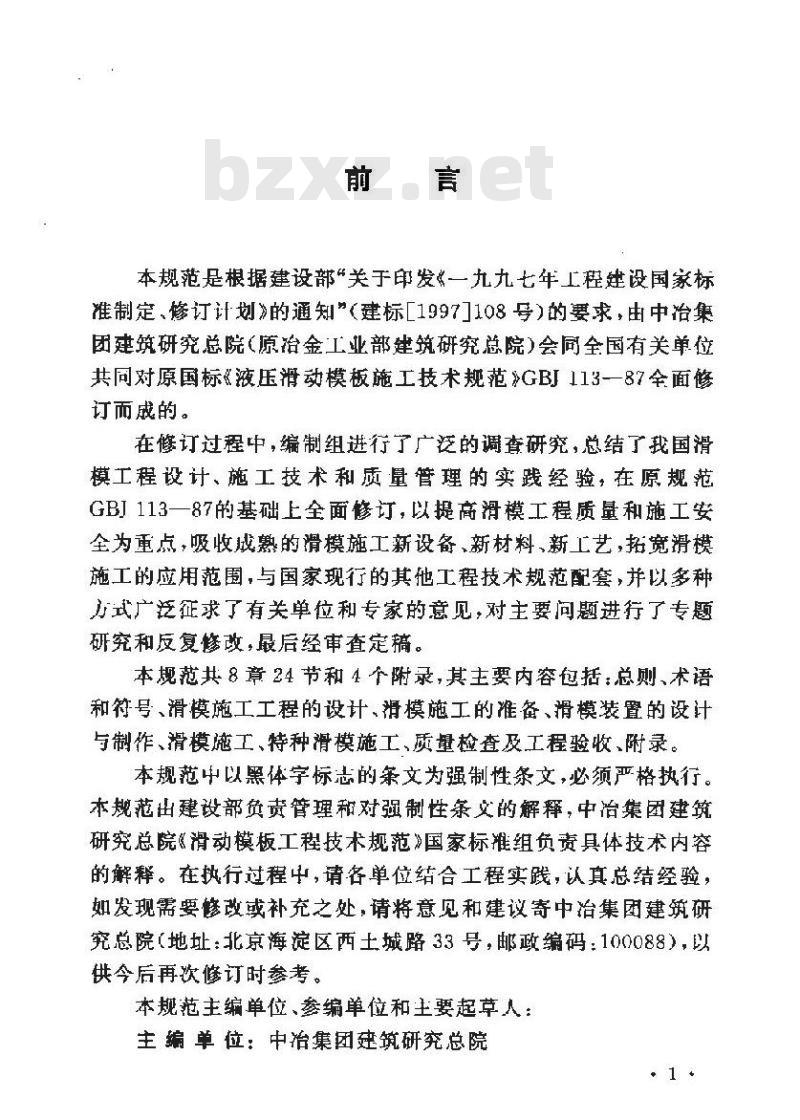

本规范是根据建设部“关于印发一九九七年上程建设国家标准制定，修订计划》的通知”（建标1997108号）的要求，由中冶集团建筑研究总院（原治金工业部建筑研究总院）会同全国有关单位共同对原国标《液压滑动模板施工技术规范>GBJ113一87全面修订而成的。
在修订过程中，编制组进行了广泛的调查研究，总结了我国滑模工程设计、施工技术和质量管理的实践经验，在原规范GBJ113一87的基础上全面修订，以提高滑模工程质量和施工安全为重点，吸收戒熟的滑模施工新设备、新材料、新工艺，拓宽清模施工的应用范围，与国家现行的其他工程技术规范配套，并以多种万式产征求了有关单位和专家的意见，对主要尚题进行了专题研究和反复参改，最后经审查定稿。本规范共8章24节和4个附录，其主要内容包括：总则、术语和符号、滑模施工工程的设计，滑模施工的准备、滑模装置的设计与制作、滑模施工、特种滑模施工、质量检查及工程验收、附录。本规范中以黑体字标志的案文为强制性条文，必须严格执行。本规范出建设部负责管理和对强制性条文的解释，中冶集团建筑研究总院《滑动模板工程技术规范》国家标准组负责具体技术内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄中治集团建筑研究总院（地址：北京海淀区西土城路33号，邮政编码：100088），以供今后再次修时参考。
本规范主编单位、参编单位和主要起人：主编单位：中治集团霆筑研究总院1

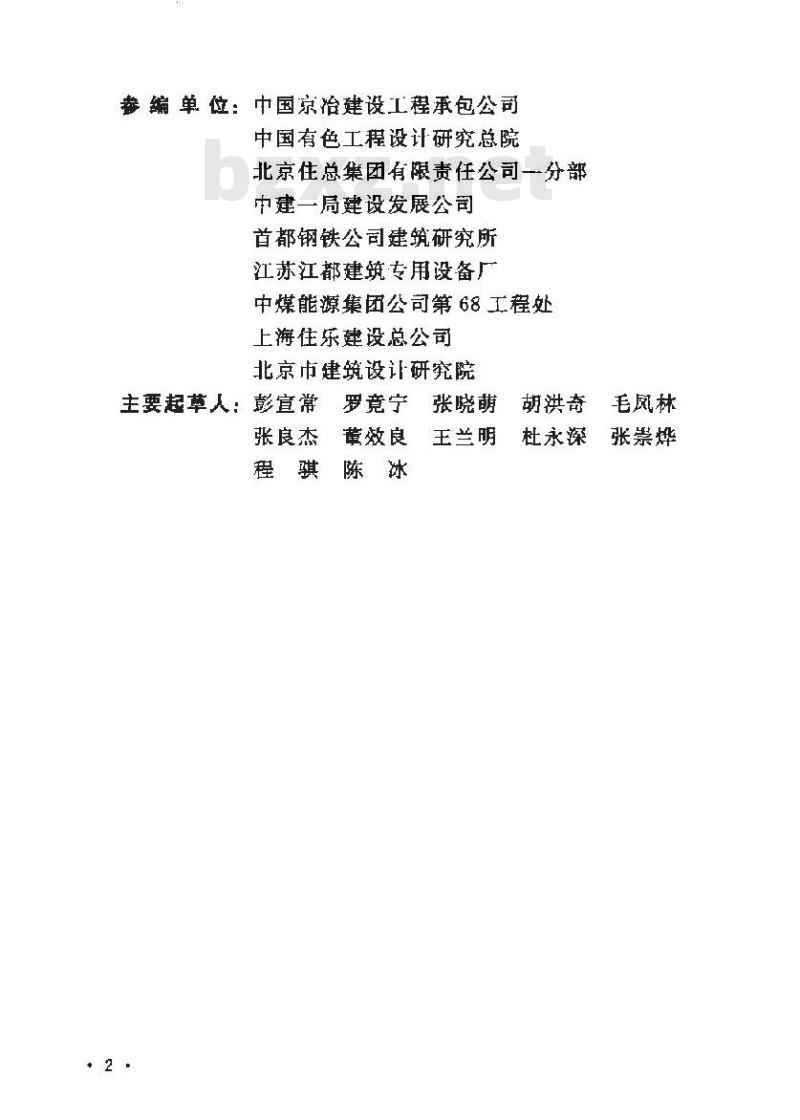

参编单位：中国京冶建设工程承包公司中国有色工程设计研究总院
北京住总集团有限责任公司一分部中建一局建设发展公司
首都钢铁公司建筑研究所
江苏江都建筑专用设备厂
中煤能源集团公司第68工程处
上海往乐建设总公司
北京市建筑设计研究院
主要起草人：彭宣常罗竞宁张晓萌胡洪奇毛风林张良杰黄效良王兰明杜永深张崇烨程骐陈冰
2术语和符号
主要符号
滑模施工工程的设计
般规定
简体结构
框架结构
墙板结构
滑模施工的准备
滑模装置的设计与制作
总体设计
部件的设计与制作
滑模施工
滑模装置的组装
支承杆
混凝士
预留孔和预埋件
横向结构的施工
特种滑模施工
大体积混凝土施工
混凝土面板施工
(11）
竖井井壁施工
复合壁施工
拖孔滑模施工
滑架提模施工
滑模托带施工
质录检查及工程验收
质量检查
工程验收
附录 A
附录B
附录心
附录D
设计滑模装置时荷载标准值
支承杠允许承载能力确定方法
用贯人阻力测量混凝土凝固的试验方法滑模施工常用记录表格
术规范用词说明
附：条文说明
【47）
1.0.1为使采用滑动模板（以下简称滑模）施工的混凝土结构工萨符合技术先进、经济合理，安全适用、确保质量的要求，制定本规范。
1.0.2本规范适用于采用滑模工艺建造的混凝土结构工程的设计与施工。包括：简体结构、框架结构、墙板结构以及有关特种耀模工程。
1.0.3采用滑模施工的工程施工与设应密切配合，使工程设让既满足建筑结构的边能要求又能体现滑模施工的特点。1.0.4在冬期或酷暑施工的滑模工程，应根据滑模施工特点制定专门的技术措施
1.0.5滑模施工的安全、劳动保护等必须遵守国家职行有关标准的规定。
1.0.6采用滑模施工的工程设计和施工除应按本规范的规定执行外，还应符合国家现行有关标准的规定。2术语和符号
2.1术语
2.l.1 滑动模板施工 slipforming construction以滑模干斤顶、电动提升机或手动提升器为提升动力，带动模板（或滑框）沿着混凝土（或模板）表面滑动而戒型的现浇混凝土结构的施工方法的总称，简称滑模施工。2.1.2滑框倒模施工incremental slipforming with slidingframe
是传统滑模工艺的发展。用提升机具带动由提升架、围圈、滑轨组战的滑框”沿着模板外表面滑动模板与混避士之间无相对滑动），当横向分块组合的模板从“滑框”下口脱出后，将该块模板取下再装人“滑框”上口，再浇灌混凝土，提动滑框，如此循坏作业成型混凝土结构的施工方法的总称。2.1.3模板slipform
模板固定于制圈上，用以保让构件截面尺寸及结构的几何形状。模板随若提升架上滑且直接与新浇混凝土接触，承受新浇混凝土的侧压力和模板滑动时的摩阻力。2. 1. 4围图 form walers
是模板的支承构件，义称围梁，用以保持模板的几何形状。模板的自重，模板承受的摩阻力、侧压力以及操作台真接传来的自重和施工荷载，均通过围图传递至提升架的立柱。国一般设置上、下两道。为增大围圜的刚度，可在两道间增加斜杆和竖杆，形成架式围圜。
2.1.5提升架liftyoke
是滑模装置主要受力构件，用以固定于厅顶、围圈和保持模板2·
的几何形状，并真接承受模板、围圜和操作平台的会部垂直荷载和混凝对模板的侧飞力。
2. 1.6操作平台working-deck
是将模施工的丰要工作面，用以完成钢筋绑托混凝十浇灌等项操作及堆放部分施工机具和材料。也是扒杆、井架等随升垂直运输机具及料台的支承结构。其构造型式应与所施工结构相适应，直接或通过围圈支承于提升架上。2 1. 支承杆 jack rode or climbing rode尽滑模千斤项运动的轨道，又是滑模系统的承重支杆，施工中清模瑟昏的自重、混辩十对模板的摩阳力及操作平台上的全部工荷载，均由千斤顶传至支承杆承相，其承载能力，直径，表面模度和材质均放与子斤顶相适应。2.1.8液压控制台hydraulic control unit是液压系统的动力源，由电动机、油泵、油箱，控制阀及电控系统务种指示仪表，信号等组成品用以完成箍压干斤顶的给油排油、提升或下降控制等项操作，2, 1, 模台 -k 钢模 modular combination steel panel form以300mm为模数，标准模板宽度为900～2400mm，高度为900~1200mm模板利围圈合，其水华槽钢肋起围圈的作用模板水平肋与捷升架直接相连的一种滑动模板组合形式，2.1.10空滑、部分空滑partialvirtualslipforming正常情况下，模板内充许有一个混凝土浇灌层处于无混凝士的状态，但施工有时需要将模板握升高展加大，便模板内只存有少量混凝士戴无混凝士，玫种情祝森为部分空滑或空耀品2, 1. Il 回降量slid variable滑模手斤项在工作时，上，下卡头交替锁固于支承杆，由于荷载作用，处于锁紧状态的卡头在支事杆存在下滑对过程，从而学起干斤顶的升行程损失，该行程损失量通常称为回降量。2.1.l2 横向结构构件transverse struclural tncmbei3
指结构的楼板，挑檐、阳台、桐口四周的混凝土边框及腰线等横向凸出混凝表面的结构构件或装线，2. 1. 13 复 合壁 combination concrete wall of two different mix由内，外两种不同性能的现浇混凝士组成的竖壁结构，2. 1.14 混凝土出模强度 concrete strength of the construction initial setting
结构混凝十从谓动模板下门聲出时所其有的抗压强度。2.1.15滑模托带施Tlifting constructian with slipforming大面识或大重量横向结构(网架，整体架、开学梁等)的支结构菜用滑模施工时，可在地面组装好，利用滑模施工的提升能力将其随滑模施工托带到设计标高就位的一种施工方法。2. 1.16滑架提模施工slipforming in variablc scctiur利用滑模施工装罩对脱模后的模板整体提升就位的一种施工方法，应用于双曲线冷却塔，国锥形或变截面简壁结构施工时，在提升架之间增加铰链式剪刀撑，调整剪刀撑的夹角，变动提升架之问的距离来收缩或救大筒体模板结构半径，实现竖向有较大曲率变化的筒壁结构的成型。
2.2主要符号
一一模板与混凝士的接触面积；F
模板与涯凝土的粘结力：
H—-模板高度;
K.—动荷载系数
安全系数；
L——支承杆长度；
N——总垂直荷载；
单个千斤顶或支承杆的充许承裁能力；P—一一单根文承杆承受的垂直荷载;Q
料罐总重：
R一模板的牵力
T一在作业班的平均气温条件下，混凝土强度达到嵌固强度所需的时间；
刹车时的制动减速度：
模板滑升速度；
刹车时产生的荷载标推值：
混凝土浇灌后其表面到模板上口的距离：重力加速度；
hu—-每个混凝土浇灌层厚度;
n一所需千斤顶和支承杆的最小数量，混凝土从灌到位至达到山模强度所需的时间。5
