GB/T 38603-2020.Safety and control devices for gas burners and gas-burning appliances-Particular requirements- Electronic controller.
1范围
GB/T 38603规定了使用GB/T 13611规定的城镇燃气的燃气燃烧器和燃烧器具用电子控制器(以下简称控制器)的术语和定义,分类,结构,要求,试验方法,检验规则,标志、安装和操作说明书,包装、运输和贮存。
GB/T 38603适用于燃气热水器、燃气采暖热水炉.燃气燃烧器/机、燃气蒸汽发生器、燃气锅炉燃气灶具等带有自动燃烧控制的燃烧器具或燃烧设备用电子控制器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 4208外壳防 护等级(IP代码)
GB/T 6346.14电子设 备用固定电容器、第14 部分:分规范抑制电源电磁干扰用固定电容器
GB/T 13611城镇燃 气分类和基本特性
GB/T 14004电子设备用固定电容器第6部分:分规范金属化聚碳酸酯膜介质直流固定电容器(可供认证用)
GB/T 14536.1-2008家用和类似用途电自动控制器第1部分:通用要求
GB/T 14536.6-2008家用和类似用途电自动控制器燃烧器电自动控制系统的特殊要求
GB/T 19212.7电源电压为 1 100 V及以下的变压器、电抗器、电源装置和类似产品的安全第 7部分:安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
GB/T 20438.2-2017电气/电子/可编程电 子安全相关系统的功能安全第2 部分:电气/电子/可编程电子安全相关系统的要求
GB/T 20438.4电气/电子/可编程电子安全相关系统的功能安全第 4部分:定义和缩略语
GB/T 20438.7-2017电气/电子/可编程电子安 全相关系统的功能安全第 7部分:技术和措施概述

标准内容标准内容

部分标准内容:

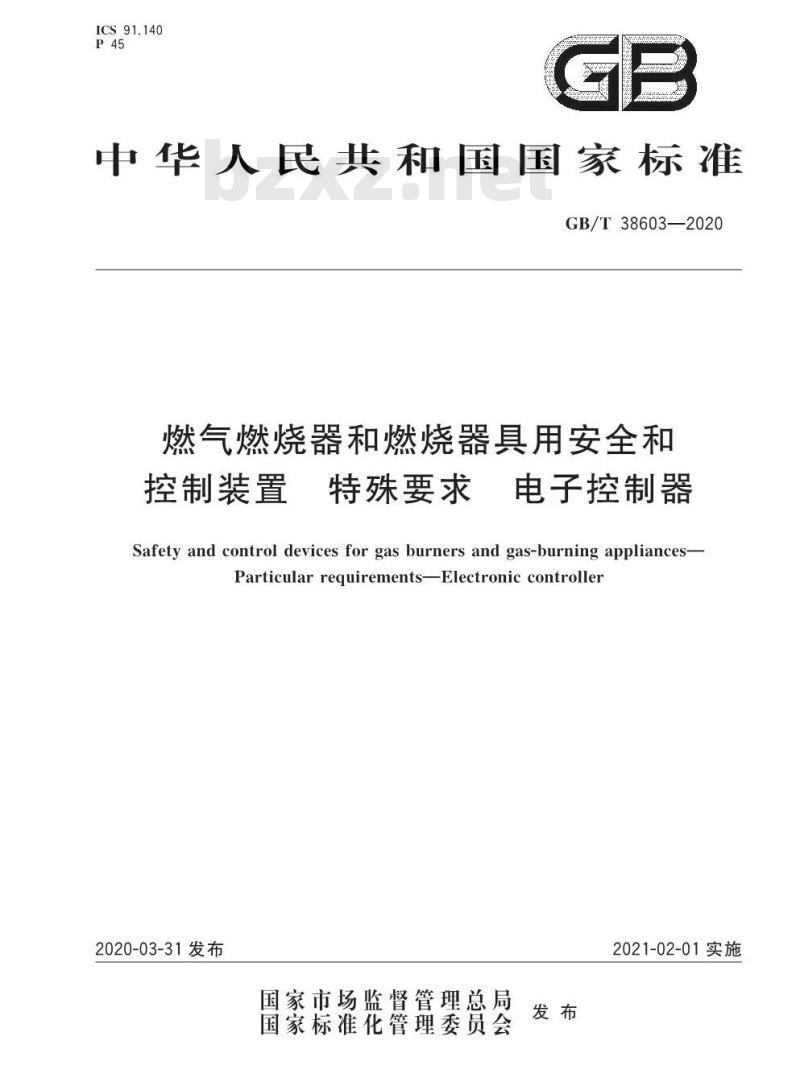

ICS91.140
中华人民共和国国家标准
GB/T38603—2020
燃气燃烧器和燃烧器具用安全和控制装置特殊要求电子控制器
Safety and control devices for gas burners and gas-burning appliances-ParticularrequirementsElectronic controller2020-03-31发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施

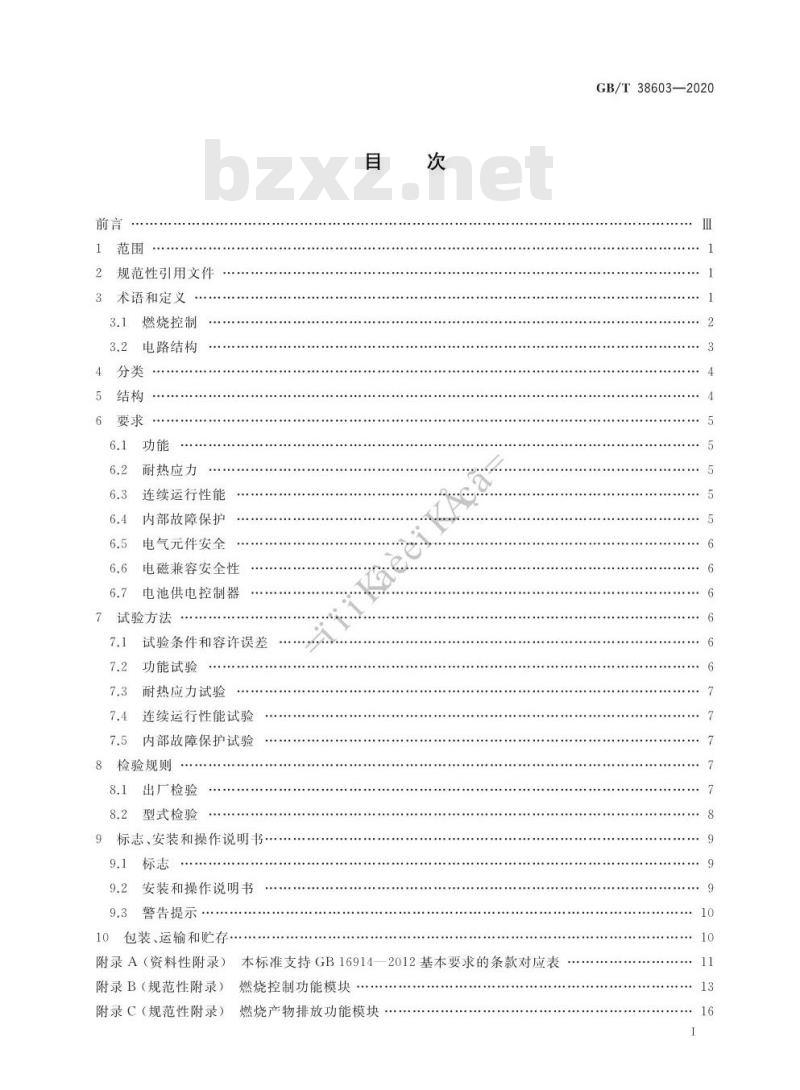

规范性引用文件
术语和定义
燃烧控制
电路结构
耐热应力
连续运行性能
内部故障保护
电气元件安全
电磁兼容安全性
电池供电控制器
试验方法
试验条件和容许误差
功能试验
耐热应力试验
连续运行性能试验
内部故障保护试验
检验规则
出厂检验
型式检验
9标志、安装和操作说明书
安装和操作说明书
警告提示
10包装、运输和贮存
附录A(资料性附录)
附录B(规范性附录)
附录C(规范性附录)
本标准支持GB16914—
2012基本要求的条款对应表
燃烧控制功能模块
燃烧产物排放功能模块
GB/T38603-—2020
GB/T38603—2020

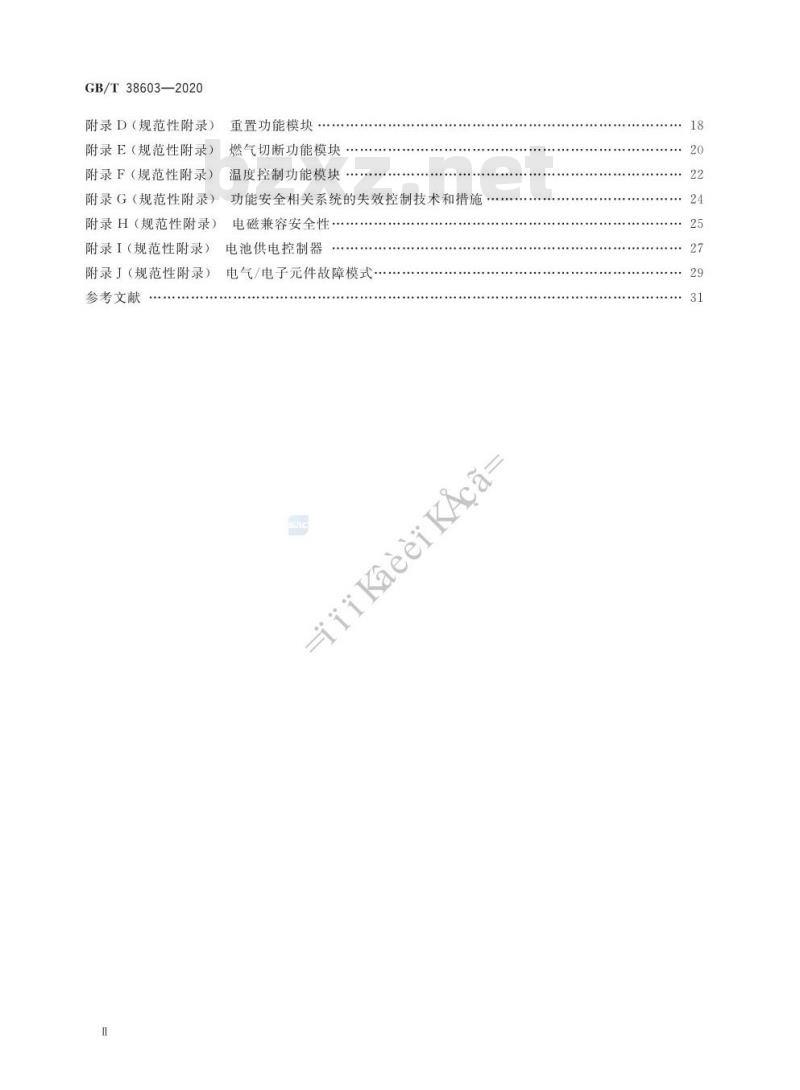

附录D(规范性附录)
附录E(规范性附录)
附录F(规范性附录)
附录G(规范性附录)
附录H(规范性附录)
附录I(规范性附录)
附录J(规范性附录)
参考文献
重置功能模块
燃气切断功能模块
温度控制功能模块
功能安全相关系统的失效控制技术和措施电磁兼容安全性·
电池供电控制器
电气/电子元件故障模式
HiiKaeeiKAca

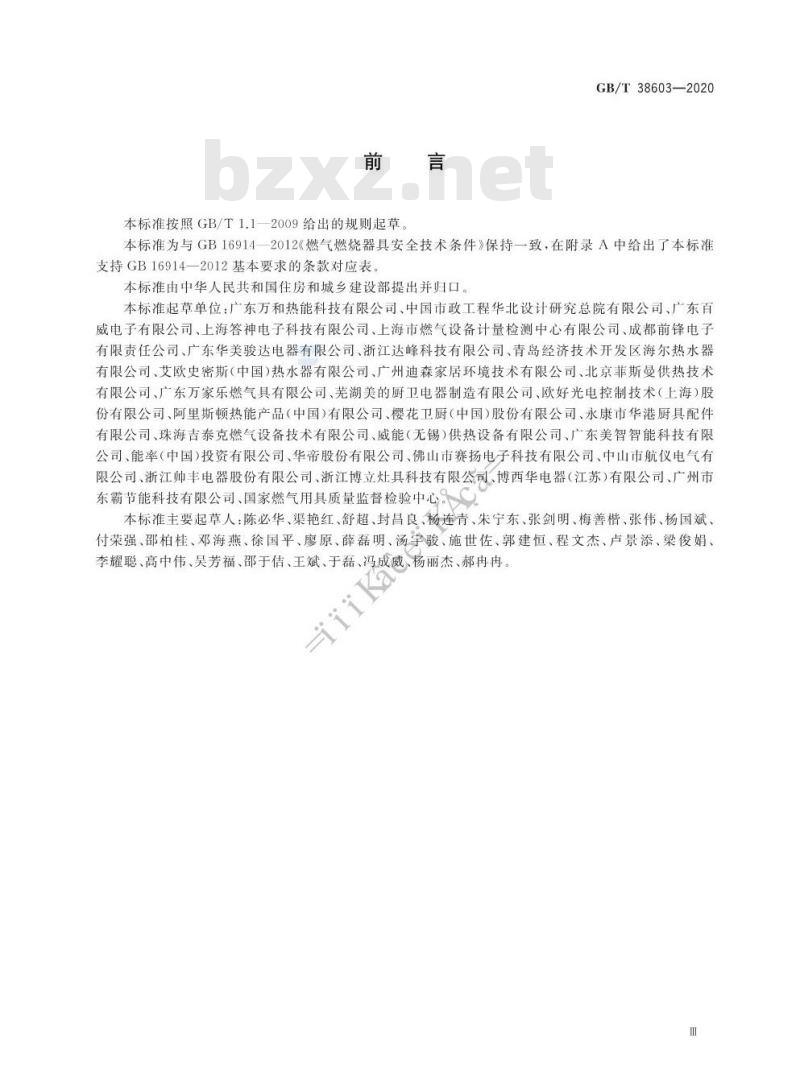

本标准按照GB/T1.1—2009给出的规则起草。GB/T38603-—2020
本标准为与GB16914—2012《燃气燃烧器具安全技术条件》保持一致,在附录A中给出了本标准支持GB16914—2012基本要求的条款对应表。本标准由中华人民共和国住房和城乡建设部提出并归口。本标准起草单位:广东万和热能科技有限公司、中国市政工程华北设计研究总院有限公司、广东百威电子有限公司、上海答神电子科技有限公司、上海市燃气设备计量检测中心有限公司、成都前锋电子有限责任公司、广东华美骏达电器有限公司、浙江达峰科技有限公司、青岛经济技术开发区海尔热水器有限公司、艾欧史密斯(中国)热水器有限公司、广州迪森家居环境技术有限公司、北京菲斯曼供热技术有限公司、广东方家乐燃气具有限公司、芜湖美的厨卫电器制造有限公司、欧好光电控制技术(上海)股份有限公司、阿里斯顿热能产品(中国)有限公司、樱花卫厨(中国)股份有限公司、永康市华港厨具配件有限公司、珠海吉泰克燃气设备技术有限公司、威能(无锡)供热设备有限公司、广东美智智能科技有限公司、能率(中国)投资有限公司、华帝股份有限公司、佛山市赛扬电子科技有限公司、中山市航仪电气有限公司、浙江帅丰电器股份有限公司、浙江博立灶具科技有限公司、博西华电器(江苏)有限公司、广州市东霸节能科技有限公司、国家燃气用具质量监督检验中心。本标准主要起草人:陈必华、渠艳红、舒超、封昌良、杨连青、朱宁东、张剑明、梅善楷、张伟、杨国斌、付荣强、邵柏桂、邓海燕、徐国平、廖原、薛磊明、汤宇骏、施世佐、郭建恒、程文杰、卢景添、梁俊娟、-ika
李耀聪、高中伟、吴芳福、邵于佶、王斌、于磊、冯成威、杨丽杰、郝冉冉m

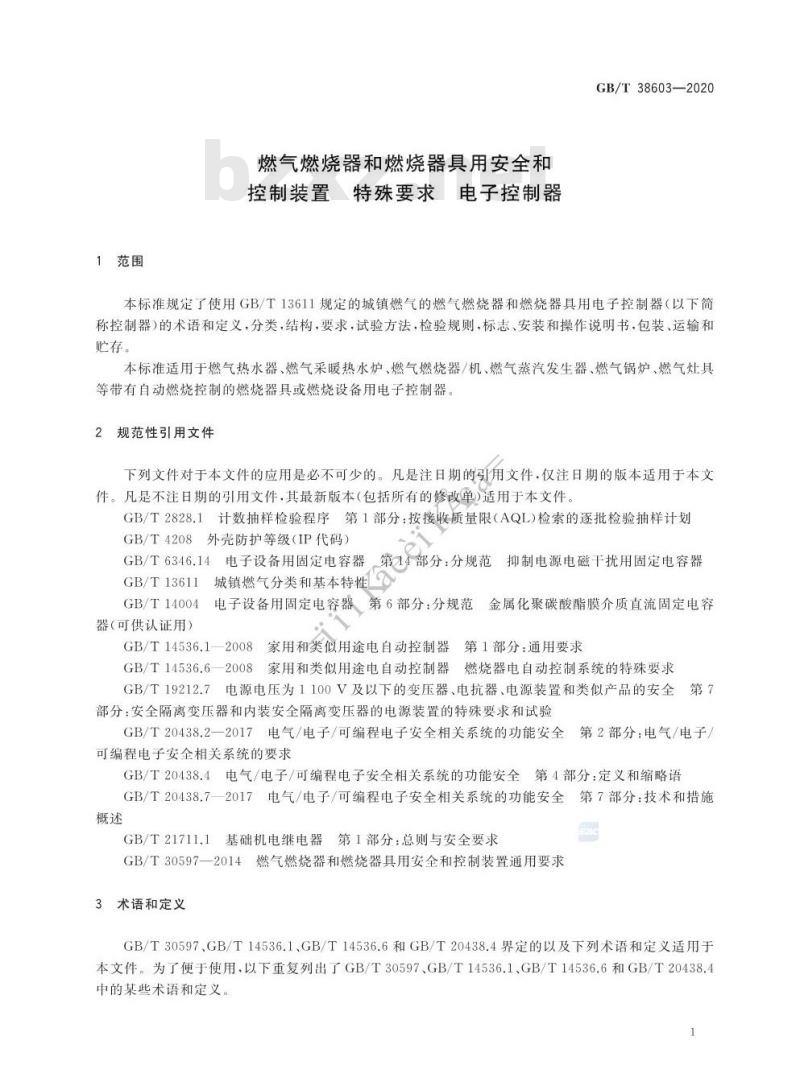

1范围
燃气燃烧器和燃烧器具用安全和控制装置特殊要求电子控制器
GB/T38603-—2020
本标准规定了使用GB/T13611规定的城镇燃气的燃气燃烧器和燃烧器具用电子控制器(以下简称控制器)的术语和定义,分类,结构,要求,试验方法,检验规则,标志、安装和操作说明书,包装、运输和贮存。
本标准适用于燃气热水器、燃气采暖热水炉、燃气燃烧器/机、燃气蒸汽发生器、燃气锅炉、燃气灶具等带有自动燃烧控制的燃烧器具或燃烧设备用电子控制器规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T4208外壳防护等级(IP代码)GB/T6346.14电子设备用固定电容器第14部分:分规范抑制电源电磁干扰用固定电容器GB/T13611城镇燃气分类和基本特性GB/T14004电子设备用固定电容器第6部分:分规范金属化聚碳酸酯膜介质直流固定电容器(可供认证用)
GB/T14536.1一2008家用和类似用途电自动控制器第1部分:通用要求GB/T14536.6—2008家用和类似用途电自动控制器燃烧器电自动控制系统的特殊要求GB/T19212.7电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第7部分:安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验GB/T20438.2一2017电气/电子/可编程电子安全相关系统的功能安全第2部分:电气/电子可编程电子安全相关系统的要求GB/T20438.4电气/电子/可编程电子安全相关系统的功能安全第4部分:定义和缩略语GB/T20438.7—2017电气/电子/可编程电子安全相关系统的功能安全第7部分:技术和措施概述
GB/T21711.1基础机电继电器第1部分:总则与安全要求GB/T30597一2014燃气燃烧器和燃烧器具用安全和控制装置通用要求3术语和定义
GB/T30597、GB/T14536.1.GB/T14536.6和GB/T20438.4界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T30597、GB/T14536.1、GB/T14536.6和GB/T20438.4中的某些术语和定义。
GB/T38603—2020
3.1燃烧控制
自动燃烧器控制系统automaticburnercontrolsystem由可编程单元和火焰检测装置的全部元件组成的能执行控制程序、实现发出控制命令、控制起动顺序、监测燃烧器运行和产生受控关闭并在必要时安全关闭和锁定的控制系统3.1.2
火焰检测装置flamedetectordevice检测火焰并发出信号的装置,由火焰感应元件、信号放大器、信号处理传输电路等构成。3.1.3
连续运行系统
system forpermanent operation保持连续燃烧运行超过24h的自动燃烧控制系统。3.1.4
非连续运行系统
system for non-permanent operation保持连续燃烧运行不超过24h的自动燃烧控制系统3.1.5
ignitionsafetytime
点火安全时间
从燃气阀接通到没有检测到火焰信号而关断燃气阀的时间间隔3.1.6
安全关闭
safetyshut-down
通过限制器、安全切断装置或系统内部故障检测实现燃气安全切断。注:改写GB/T14536.6-2008,定义2.3.122。23.1.7
非易失锁定
non-volatile lock-out
系统重新启动只能通过系统的手动重置装置实现的一种系统安全关闭状态。3.1.8
易失锁定
volatile lock-out
系统重新启动只能通过系统的手动重置装置或断电重启实现的一种系统安全关闭状态3.1.9
定义状态
defined state
控制器故障应进入下列特征之一的安全状态:a)控制器被动地进人一种状态,在该状态下燃气处于切断状态,当导致进人该安全状态的原因不再存在时,再次启动只能按特定的要求进行;b)控制器在规定的时间内主动执行安全关闭或进入锁定状态;c)控制器继续运行并符合所有与安全相关的功能要求。注:改写GB/T30597—2014.定义3.15。3.1.10
faulttoleratingtime
故障容许时间
在不造成危害的情况下,燃烧器具从发生故障到关闭燃气阀的最大容许时间注:如果能防止危害,可接受其他的安全动作而不关闭燃气阀,故障容许时间为从发生故障到执行其他安全动作的时间。
故障反应时间
fault reaction time
在故障容许时间内,控制器从发生故障到处于定义状态的时间。GB/T305972014.定义3.16
重置reset
让系统解除锁定状态并可以再次启动的动作或过程。注:改写GB/T30597—2014.定义3.17。3.2电路结构
functionblock
功能模块
GB/T38603—2020
至少带有一个输人和一个输出,并至少有一种专门控制功能,由电气/电子器件组成的控制系统。3.2.2
通道channel
独立执行一个功能的一个或一组元件。[GB/T20438.4—2017.定义3.3.6]3.2.3
带有功能检测的单通道
single channel with functional test为一种单通道结构
在运行前把检测数据引导到功能单元的注:改写GB/T14536.12008,定义H.2.16.5。3.2.4
带有周期自检的单通道
single channel with periodic self-test在运行期间控制器的元件被周期性地进行检测的一种单通道结构。注:改写GB/T14536.1—2008.定义H.2.16.6。3.2.5
single channel with periodic self-test and monitoring带有周期自检和监测的单通道
结构中的独立装置能对安全相关的诸如定时、程序序列和软件运行等进行监控,并作出规定的响应的,一种带有周期性自检的单通道结构。注:改写GB/T14536.1—2008,定义H.2.16.7。3.2.6
dual channel
双通道
一种包含两个相互独立的、执行规定操作的功能装置的结构。[GB/T14536.1—2008,定义H.2.16.1]3.2.7
dual channel(homogeneous)with comparison带有比较的双通道(同一的)
含有两个相同的且相互独立的功能装置的双通道结构,每个功能装置都能对内部信号或输出信号进行比较来识别故障/错误,并作出规定的响应。注:改写GB/T14536.1—2008.定义H.2.16.3。3
GB/T38603—2020
带有比较的双通道(不同的)dualchannel(diverse)withcomparison含有两个不同的且相互独立功能装置的双通道结构,每个功能装置都能对内部信号或输出信号进行比较来识别故障/错误,并作出规定的响应注:改写GB/T14536.1—2008,定义H.2.16.2。3.2.9
比较器
comparator
用于双通道结构中的,通过比较来自两个通道的数据及发现两通道数据有差异时发起响应来进行故障/错误控制的一种器件。
注:改写GB/T14536.1-2008.定义H.2.18.34分类
控制器按其控制功能的安全性分为A类、B类和C类三类,其分类原则应符合GB/T30597一2014中4.1.2的规定。
5结构
5.1外壳提供的防护
控制器按制造商声明的方式安装和使用时,应具备适合其使用的防护等级5.1.1
控制器在燃气器具上使用时,由燃气器具提供防护5.1.3
控制器在裸露的大气环境下使用时,防护等级不应低于GB/T4208规定的IP54。5.2
控制器的结构设计
控制器的结构外观要求应符合GB/T14536.6一2008第11章的规定。5.2.1
5.2.2控制器具有两个或多个控制功能时,应符合下列规定:控制器的功能安全等级应与所具有的单个功能的最高安全等级相同;a)
任功能发生故障都不应影响其他控制功能的安全运行:b)
c)控制器系统的各个功能应同单个控制功能模块一样满足同样的连续运行性能要求5.2.3控制器由两个或多个功能模块组合构成时,应符合下列规定:a)各功能模块组合时应避免相互干扰:b)控制器的功能模块与燃气器具连接时,不应影响控制装置的功能安全;c
将控制器及控制装置纳入器具总体控制系统设计时,应声明整个控制器系统的安全临界参数。5.3
3内部故障保护的电路结构
5.3.1A类控制器的电路结构
A类控制器无内部故障保护的电路结构要求5.3.2B类控制器的电路结构
B类控制器的电路结构应至少符合下列结构之一:a)带有功能检测的单通道结构;4
b)带有周期自检的单通道结构;c)无比较的双通道结构。
C类控制器的电路结构
C类控制器的电路结构应至少符合下列结构之一:带有周期自检和监测的单通道结构;带有比较的双通道结构(同一的);b)
带有比较的双通道结构(不同的)。双通道结构之间的比较可通过下列方式实现:通过使用比较器;
通过相互比较。
6.1功能
GB/T38603-—2020
当控制器按功能进行设计时,可分为下列功能模块,各模块应分别符合附录B~附录F的规定:KaeeiKAca
a)燃烧控制功能模块;
燃烧产物排放功能模块;
重置功能模块;bZxz.net
燃气切断功能模块;
温度控制功能模块。
耐热应力
6.2.1在正常使用条件下,控制器的电字元件应能适应在最高温度和最低温度之间的循环变化注:温度变化可能是因为环境温度变化、安装表面温度变化、电源电压变化、或从一种运行状态转到另一种非运行状态、或从一种非运行状态转到另一种运行状态的变化产生。6.2.2在制造商规定的负载下,按7.3的试验方法进行耐热应力试验后,控制器应能正常工作,并符合6.1规定的功能要求。
6.3连续运行性能
6.3.1控制器应符合GB/T30597—2014中D.2.2.3的规定,至少完成250000次正常的启动运行循环而没有发生故障。
6.3.2在制造商声明的负载下,按7.4的试验方法进行连续运行性能试验后,控制器应能正常工作,并符合6.1规定的功能要求
6.4内部故障保护
具有内部故障保护功能的控制器应符合下列规定:a)A类控制器
A类控制器无内部故障安全保护要求b)B类控制器
B类控制器在单个独立故障条件下应具有自我保护功能,按7.5.1的试验方法进行试验时,不考虑第二独立故障。控制器的失效应按附录G的规定进行控制。c)C类控制器
GB/T38603—2020
C类控制器在第一和第二独立故障条件下应具有自我保护功能,按7.5.2的试验方法进行试验时,不考虑第三独立故障。控制器的失效应按附录G的规定进行控制。6.5
电气元件安全
控制器应符合GB/T30597—2014中6.3.8的规定。6.6
电磁兼容安全性
控制器的电磁兼容安全性应符合附录H的规定。电池供电控制器
电池供电控制器应符合附录1的规定。7
试验方法
试验条件和容许误差
试验条件
控制器应在下列试验条件下进行试验:实验室环境温度:(20士5)℃;a)
b)实验室相对湿度:25%~75%;Aca
试验应在制造商声明的安装位置进行,当声明多个安装位置时,应在最不利的安装位置进行c)
7.1.2容许误差
系统达到稳定温度后进行测量,其单位测量误差应符合下列规定:1
a)时间测量:士0.1s;
温度测量:±1K;
电源频率测量:土0.1Hz;
电源电压测量:士0.5%。
2功能试验
在环境温度下
根据制造商的说明,在7.1规定的条件下和下列电压条件下,分别按B.4.1、C.4.1、D.4.1、E.4.1、F.4.1的规定完成功能试验:
在制造商声明的额定电压下;
在声明的额定电压的85%下:
在声明的额定电压的110%下;
由电池供电控制器采用的试验电压应符合1.2~1.4的规定d)
7.2.2在低温下
在0℃或声明的最低环境温度(取较低值)的条件下,重复进行7.2.1的试验。7.2.3在高温下
在60℃或声明的最高环境温度(取较高值)的条件下,重复进行7.2.1的试验,6
7.3耐热应力试验
控制器按GB/T305972014中D.3.2.1的规定进行试验。7.4
连续运行性能试验
控制器按GB/T30597—2014中D.3.2.2的规定进行试验。内部故障保护试验
GB/T38603—2020
控制器按GB/T30597一2014中D.3.3的规定进行试验,且在对C类控制器进行内部故障保护试验时,应在下列状况下,导入第二故障:a)非连续运行系统,在第一故障之后的启动状态;b)连续运行系统,在第一故障24h之后。8检验规则
出厂检验
8.1.1一般要求
每批产品进入成品库或在交货时应进行出厂检验,出厂检验以抽样形式进行。KaeeiK
8.1.2抽样检验
抽样检验应符合下列规定:
a)抽样检验应逐批进行抽样,检验批应由同种材料、同一工艺生产、统一规格型号的产品组成:抽样方案应按GB/T2828.1.的规定进行确定,检验水平为特殊检验水平S-3.抽样方案可由制b)
造商自已确定,检验项目和接收质量限(AQL)应符合表1的规定。表1出厂检验项目及不合格分类表序号
出厂检验项目
耐热应力
内部故障保护
电气元件安全
电磁兼容安全性
外壳提供的防护
结构外观
8.1.3判定规则
A.3.1、B.3.1、C.3.1、D.3.1、E.3.1、H.26.2、A.3.2、B.3.2、C.3.2、D.3.2、E.3.2、H.36.4、A.3.4、B.3.4、C.3.4、D.3.4、E.3.46.5.D.3.1、H.1
6.6、A.5、B.5.C.5、D.5、E.5、H.55.1
9.1、A.6、B.6.C.6.D.6、E.6
不合格分类
按8.1.2的规定判断该批产品是否接收,不接收批对不合格项目100%检验后,将不合格品剔除或整改,然后按8.1.2的规定再次进行检验。t
GB/T38603—2020
型式检验
检验条件
有下列情况之一时,应进行型式检验:a)
新产品或转厂生产的老产品鉴定定型,投人批量生产时;正式生产后,产品在设计、材料、工艺、结构等方面有较大改变足以影响产品性能时:停产1年以上恢复生产时;
出厂检验结果与上次型式检验结果有较大差异时。检验项目
型式检验项目见表2。
型式检验项目
外壳提供的防护
结构外观
耐热应力
内部故障保护
电气元件安全
电磁兼容安全性
标志、安装和操作说明书
包装箱
对应GB/T30597—2014的9.1.3。8.2.3
型式检验资料
型式检验项目表
B.3.1.C.3.1.D.3.1,E.3.1、E.3.1、L.26.2、B.3.2、C.3.2.D.3/2、E.3.2、F.3.2、I.36.4、B.3.4.C.34、D.3.4、E.3.4、F.3.46.5、F.3..P
6.6.B.SC.5、D.5、E.5、F.5、1.59.1.B.6、C.6、D.6、E.6、F.6
第10章
制造商应提供的型式检验资料应至少包括下列内容:a)
电源电压、频率、工作电流;
控制器正常工作的最高和最低环境温度,操作寿命;防护等级和安装位置;
程序时序清单,以及程序时间调节范围的详细资料(如适用);采用的火焰传感器类型,制造商应声明火焰感应电流值;带元件清单的完整电路图,并应提供该清单电子元件的各类参数;能导致燃烧器控制系统从锁定状态重启的开关动作的说明,如温控器或类似装置的说明;如果达到安全关闭的时间超过1s,应指出该时间满足的要求及采用标准;从系统启动到结束的最小循环时间。评估文档
制造商提供的评估文档应至少包括下列内容a)
描述系统基本原理、完整的电路原理图、控制流程、数据流程和安全时间的详细说明
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
