【国家标准(GB)】 农业拖拉机和机械 远程液压动力伺服和控制机构标志

ICS 65. 060. 10

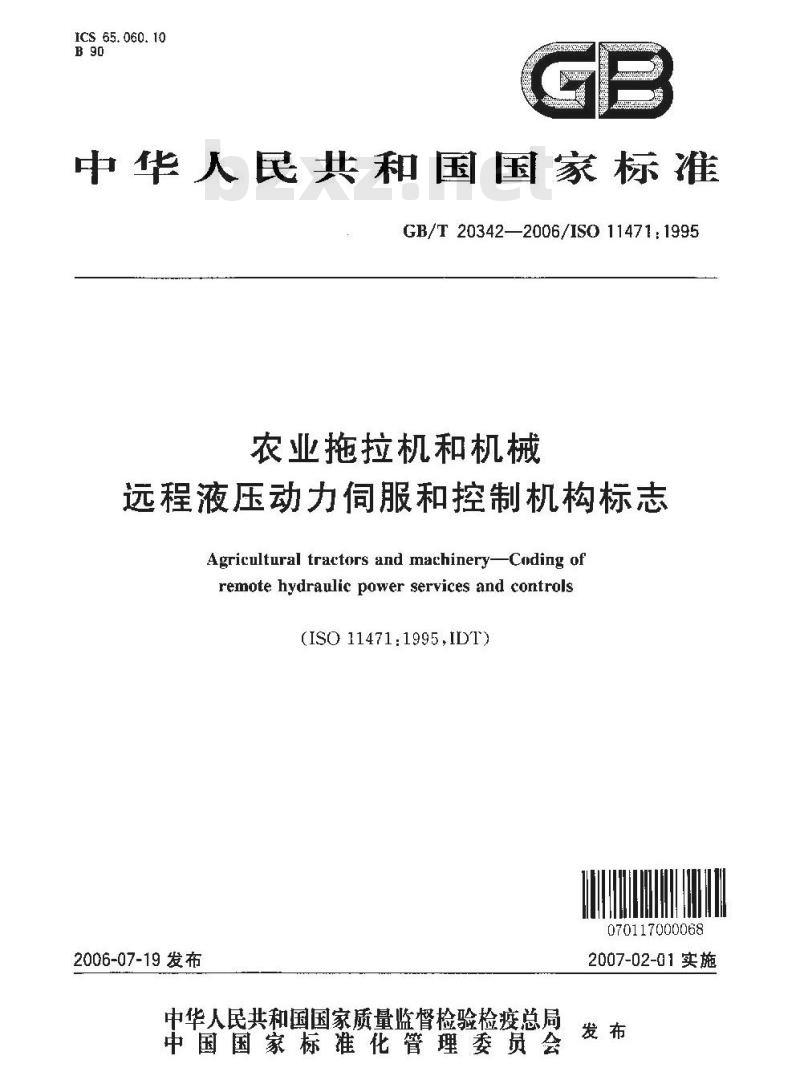

中华人民共和国国家标准
GB/T 20342—2006/IS0 11471:1995农业拖拉机和机械
远程液压动力伺服和控制机构标志Agricultural tractors and machinery-Coding ofremote hydraulic power services and controls(ISO11471:1995,IDT)
070117000068
2006-07-19 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会wwW.bzxz.Net
2007-02-01实施

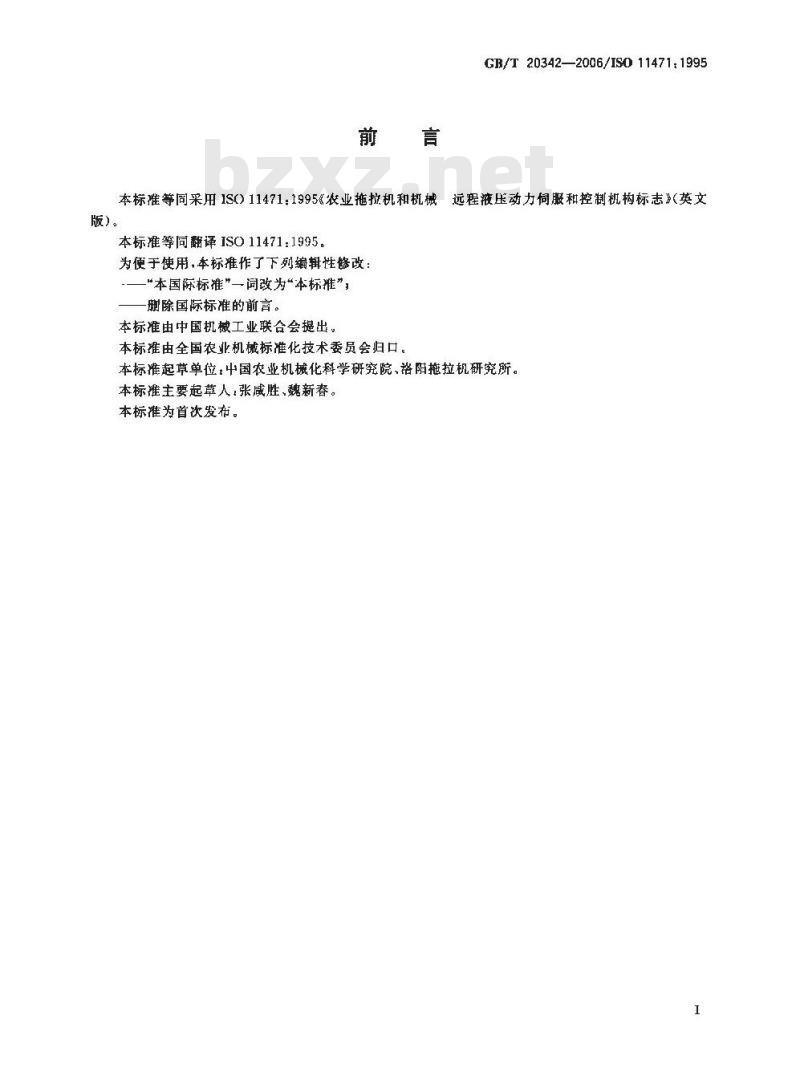

版）。
本标推等同采用1S0)114711995《表业拖拉机和机械本标准等同翻译ISO11471：1995为便于使用，本标推作了下列编辑性修改：—“本国际标准”一词改为“本标推”，一册除国际标准的前言。
本标准由中国机械工业联合会提出本标准由全国农业机械标准化技术委员会归口，GB/T 20342—2006/IS0 11471.1995远程液压动力间服和控制机构标志》（英文本标准起草单位：中国农业机械化科学研究院、洛阳拖拉机研究所。本标谁主要起草人·张咸胜、魏新春。本标准为首次发布。

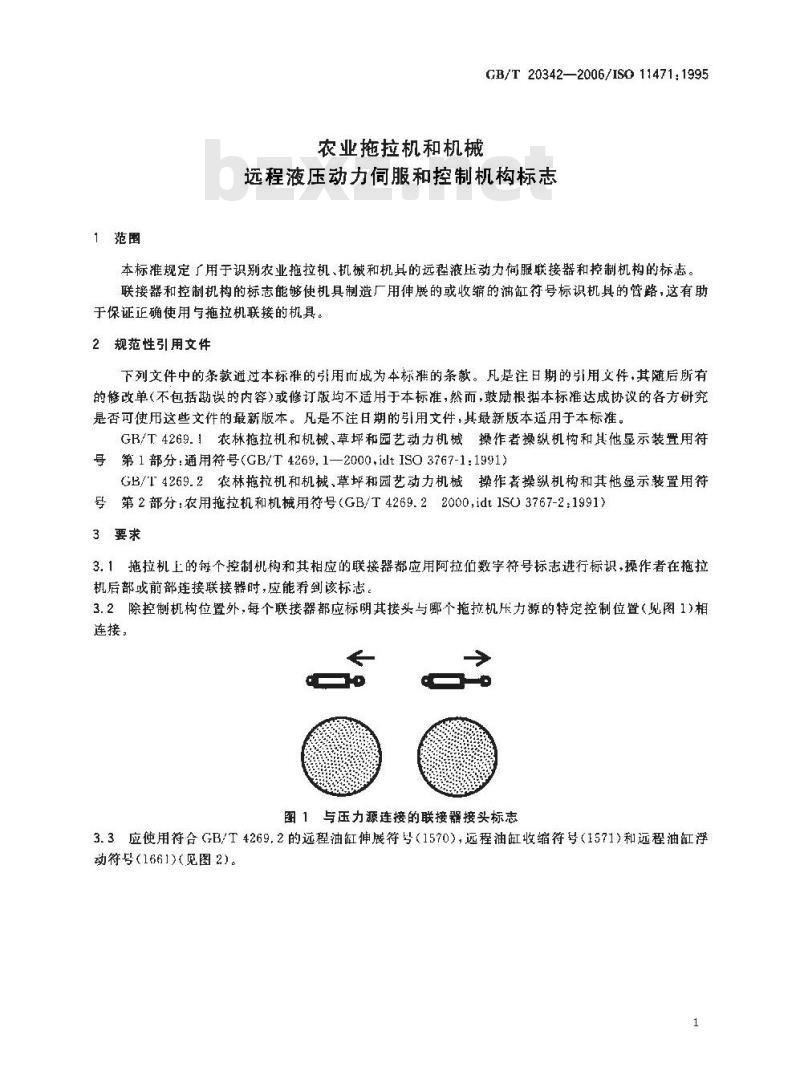

1范圈
农业拖拉机和机械
GB/T20342—2006/IS0114711995远程液压动力伺服和控制机构标志本标准规定广用于识别农业拖拉机，机械和机具的远程液压动力伺服联接器和控制机构的标志。联接器和控制机构的标志能够使机具制造厂用伸展的或收缩的油缸符号标识机具的管路，这有助于保证正确使用与拖拉机联接的机具。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4269.1农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第1部分：通用符号(GB/T4269.1—2000,idltISO3767-1:1991)GB/T4269.2农林拖抗机和机械，草邮和园艺动力机械操作者操纵机构和其他显示装置用符号第2部分：农用拖拉机和机械用符号（GB/T4269.22000,idt1SO3767-2:1991)3要求
3.1拖拉机上的每个控制机构和其相应的联接器都应用阿拉估数字符号标志进行标识，操作者在拖拉机后部或前部连接联接器时，应能看到该标志。3.2除控制机构位置外，每个联接器都应标明其接头与哪个拖拉机压力源的特定控制位置（见图1)相连接。
图1与压力源连接的联接器接头标志3.3应使用符合GB/T4269,2的远程油缸伸展符号(1570)，远程油缸收缩符号（1571)和远程油缸浮动符号（1661)（见图2)。
GB/T20342—2006/IS011471:19950

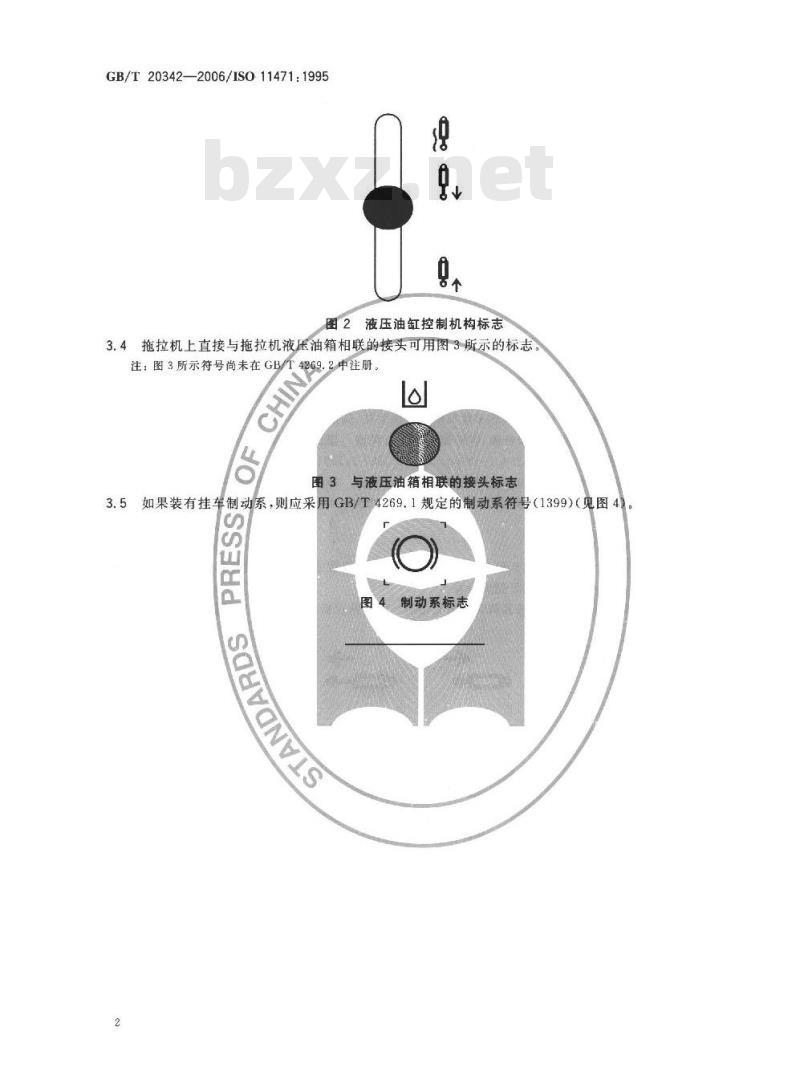

图2液压油缸控制机构标志
3.4拖拉机上直接与拖拉机液压油箱相联的接头可用图3所示的标志。注：图3所示符号尚未在GB/T4269.2中注册。CHI
图3与液压油箱相联的接头标志
3.5如果装有挂车制动系，则应采用GB/T4269.1规定的制动系符号（1399）（见图4）。S
图4制动系标志
GB/T 20342-2006

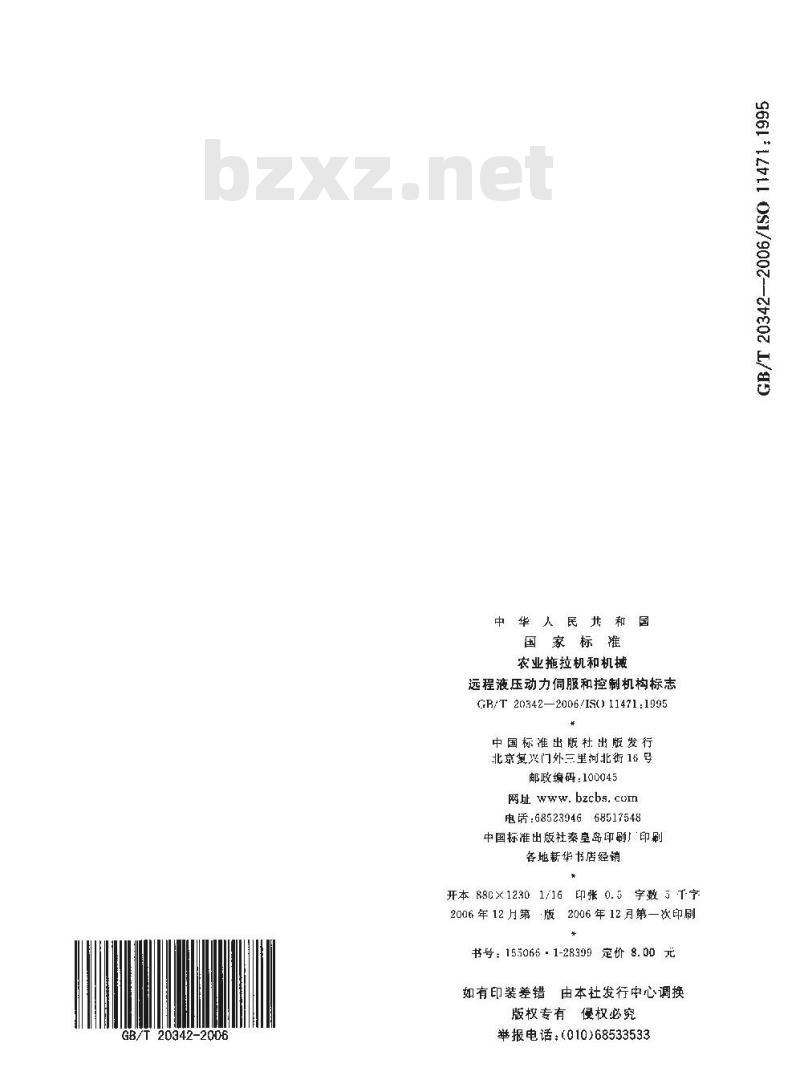

中华人民和国
国家标准
农业拖拉机和机械
远程液压动力伺服和控制机构标志GB/T20342—2006/IS011471:1995中国标准出版村出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 bzcbs. com
电话：6852394668517548
中国标准出版社泰皇岛印射印刷各地新华书店经销
开本88CX1230
印张0.5
字数与千疗
2006年12月第一次印刷
2006年12月第
书号：155066-1-28399定价8.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
