【电子行业标准(SJ)】 电子器件图形库 电阻器、电容器、电感器图形

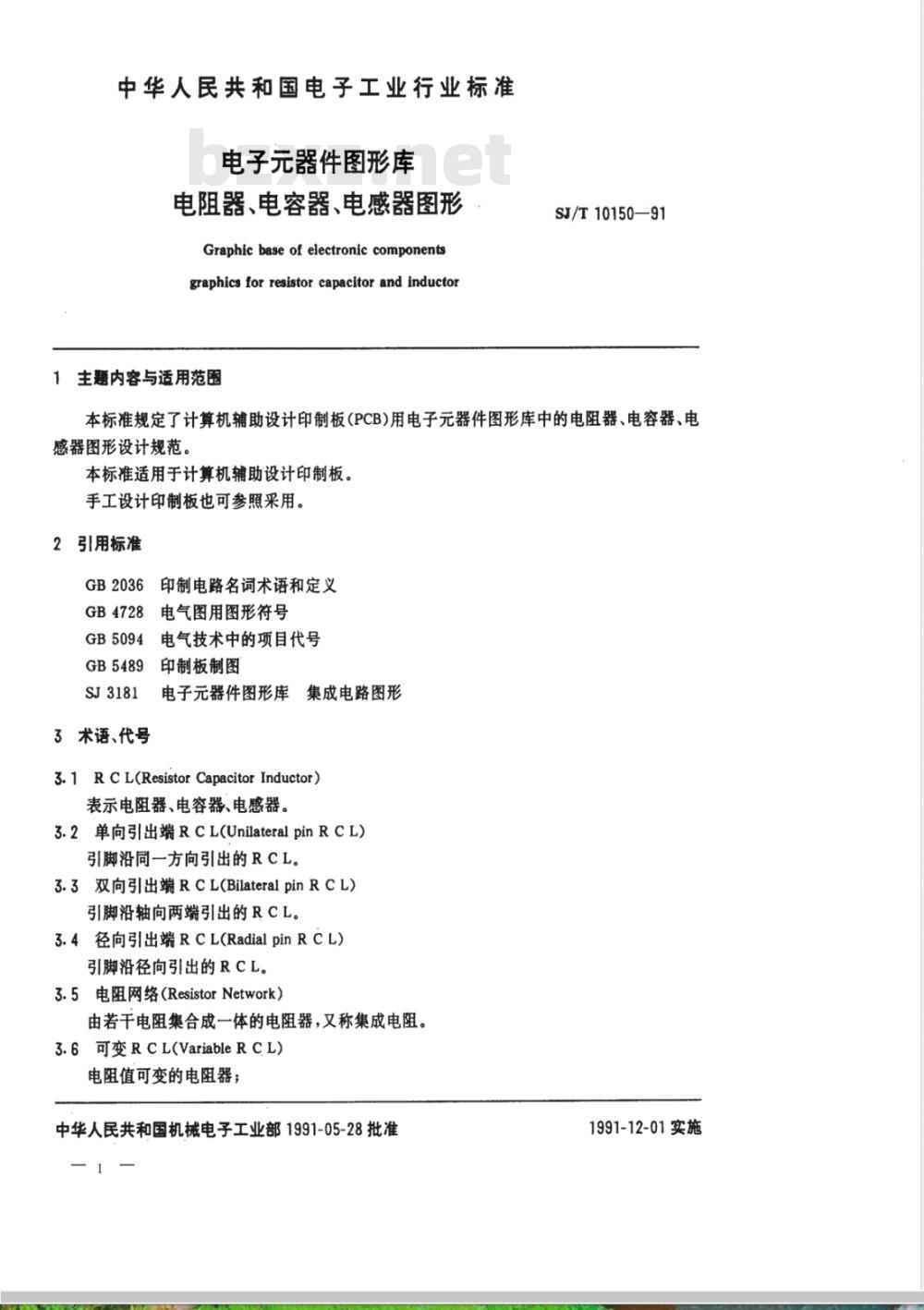

中华人民共和国电子工业行业标准电子元器件图形库
电阻器、电容器、电感器图形
Graphic base of electronic componentsgraphics for resistor capacitor and inductor1主题内容与适用范围
SJ/T10150—91
本标准规定了计算机辅助设计印制板(PCB)用电子元器件图形库中的电阻器、电容器、电感器图形设计规范。
本标准适用于计算机辅助设计印制板。手工设计印制板也可参照采用。2引用标准
GB2036印制电路名词术语和定义GB4728电气图用图形符号
GB5094电气技术中的项目代号
GB5489印制板制图
SJ3181
3术语、代号
电子元器件图形库集成电路图形3.1 R C L(Resistor Capacitor Inductor)表示电阻器、电容器、电感器。3.2单向引出端RCL(UnilateralpinRCL)引脚沿同一方向引出的RCL。
3.3双向引出端RCL(BilateralpinRCL)引脚沿轴向两端引出的RCL。
3.4径向引出端RCL(RadialpinRCL)引脚沿径向引出的RCL。
3.5电阻网络（ResistorNetwork）由若干电阻集合成一体的电阻器，又称集成电阻。3.6可变RCL(VariableRCL)
电阻值可变的电阻器；
中华人民共和国机械电子工业部1991-05-28批准1991-12-01实施
SJ/T10150—91
RCL图形结构
图形参数
文本属性
逻辑符号
分类名
隔离盘
阻(助)焊盘
内都层连接盘
农面层焊盘
定位方式
外形参数
文字节点
中心定位
】脚定位

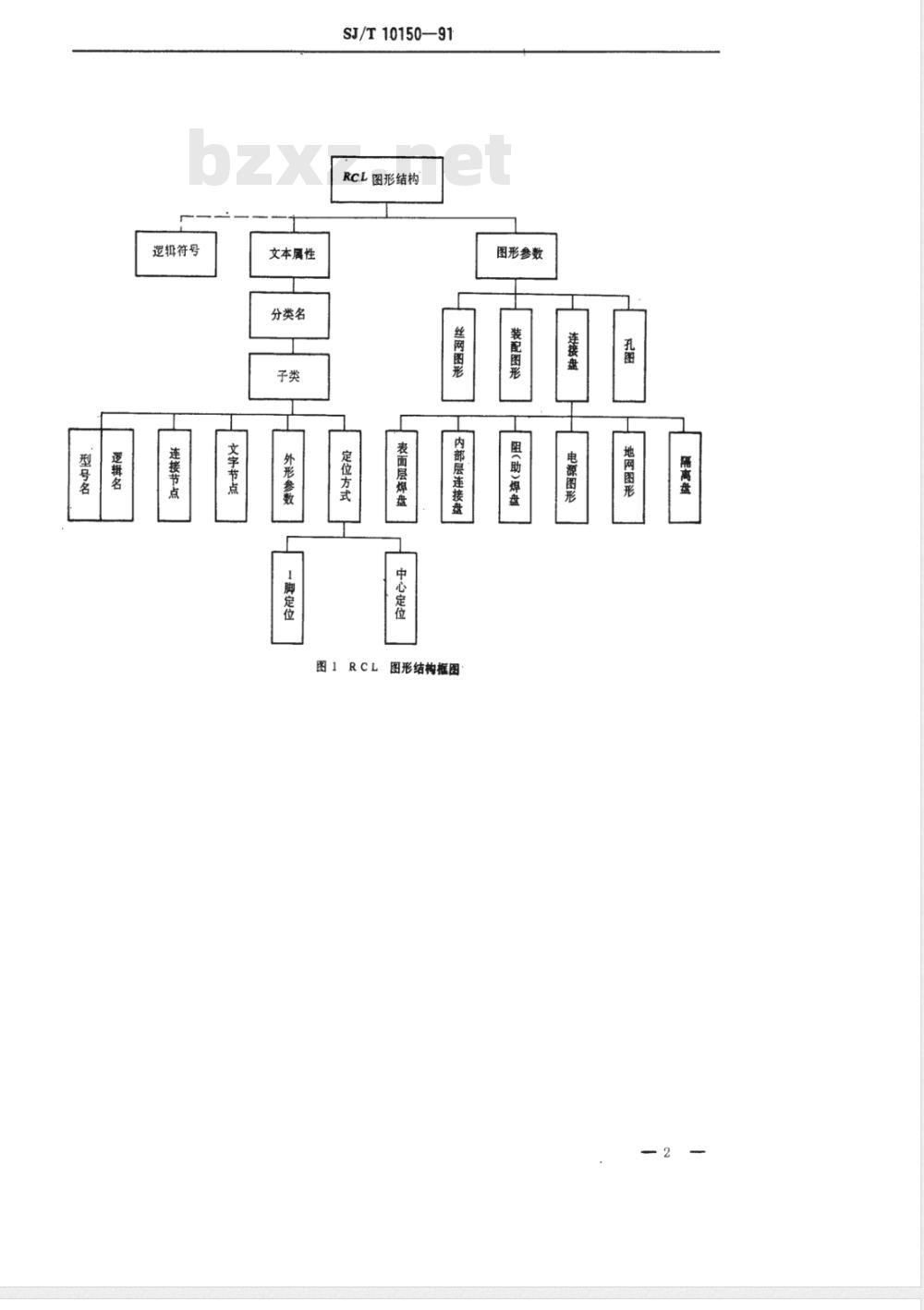

图形结构框图
图1RCL

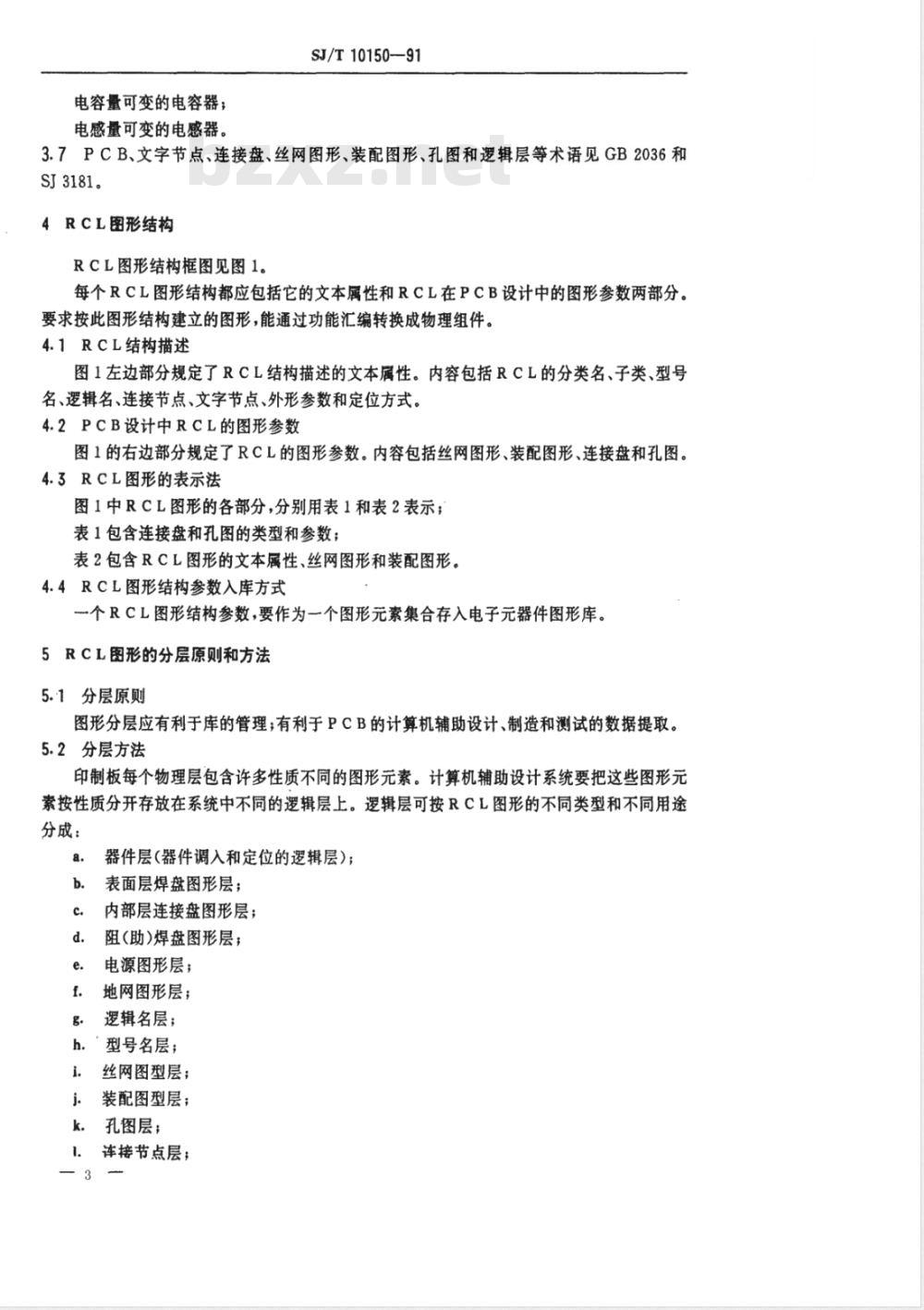

电容量可变的电容器；
电感量可变的电感器。
SJ/T10150—91
3.7PCB、文字节点、连接盘、丝网图形、装配图形、孔图和逻辑层等术语见GB2036和SJ3181。
4RCL图形结构
RCL图形结构框图见图1。
每个RCL图形结构都应包括它的文本属性和RCL在PCB设计中的图形参数两部分。要求按此图形结构建立的图形，能通过功能汇编转换成物理组件。4.1RCL结构描述
图1左边部分规定了RCL结构描述的文本属性。内容包括RCL的分类名、子类、型号名、逻辑名、连接节点、文字节点、外形参数和定位方式。4.2PCB设计中RCL的图形参数
图1的右边部分规定了RCL的图形参数。内容包括丝网图形、装配图形、连接盘和孔图。4.3RCL图形的表示法
图1中RCL图形的各部分，分别用表1和表2表示；表1包含连接盘和孔图的类型和参数；表2包含RCL图形的文本属性、丝网图形和装配图形。4.4RCL图形结构参数入库方式
个RCL图形结构参数，要作为一个图形元素集合存入电子元器件图形库。5RCL图形的分层原则和方法
5.1分层原则
图形分层应有利于库的管理；有利于PCB的计算机辅助设计、制造和测试的数据提取。5.2分层方法
印制板每个物理层包含许多性质不同的图形元素。计算机辅助设计系统要把这些图形元素按性质分开存放在系统中不同的逻辑层上。逻辑层可按RCL图形的不同类型和不同用途分成：
器件层（器件调入和定位的逻辑层）；表面层焊盘图形层；
内部层连接盘图形层；
阻(助)焊盘图形层；
电源图形层；
地网图形层；
逻辑名层；
型号名层；
丝网图型层；
装配图型层；
孔图层；
接节点层；
m。引脚编号层
n．其它层。

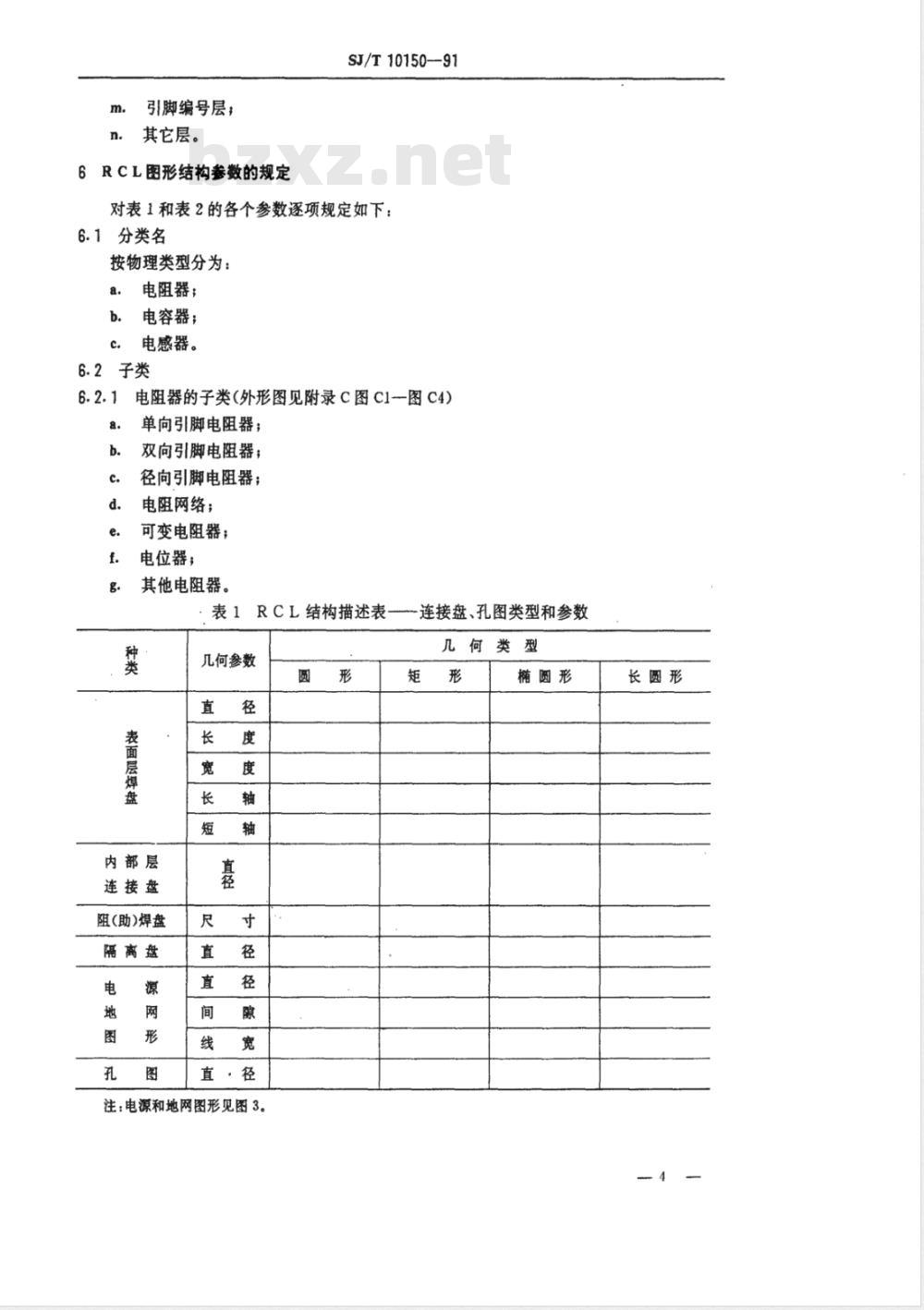

6RCL图形结构参数的规定
SJ/T10150—91
对表1和表2的各个参数逐项规定如下：6.1分类名
按物理类型分为：
电阻器；
电容器；
电感器。
6.2子类
6.2.1电阻器的子类（外形图见附录C图C1-图C4)a.
单向引脚电阻器；
双向引脚电阻器；
径向引脚电阻器；
电阻网络；
可变电阻器；
电位器；
其他电阻器。
1RCL结构描述表
表面层焊盘
内部层
连接盘
阻(助)焊盘
隔离盘
几何参数
直·径
注：电源和地网图形见图3。
连接盘、孔图类型和参数
几何类型
椭圆形
长圆形
丝网圈形
装配图形
SJ/T10150—91

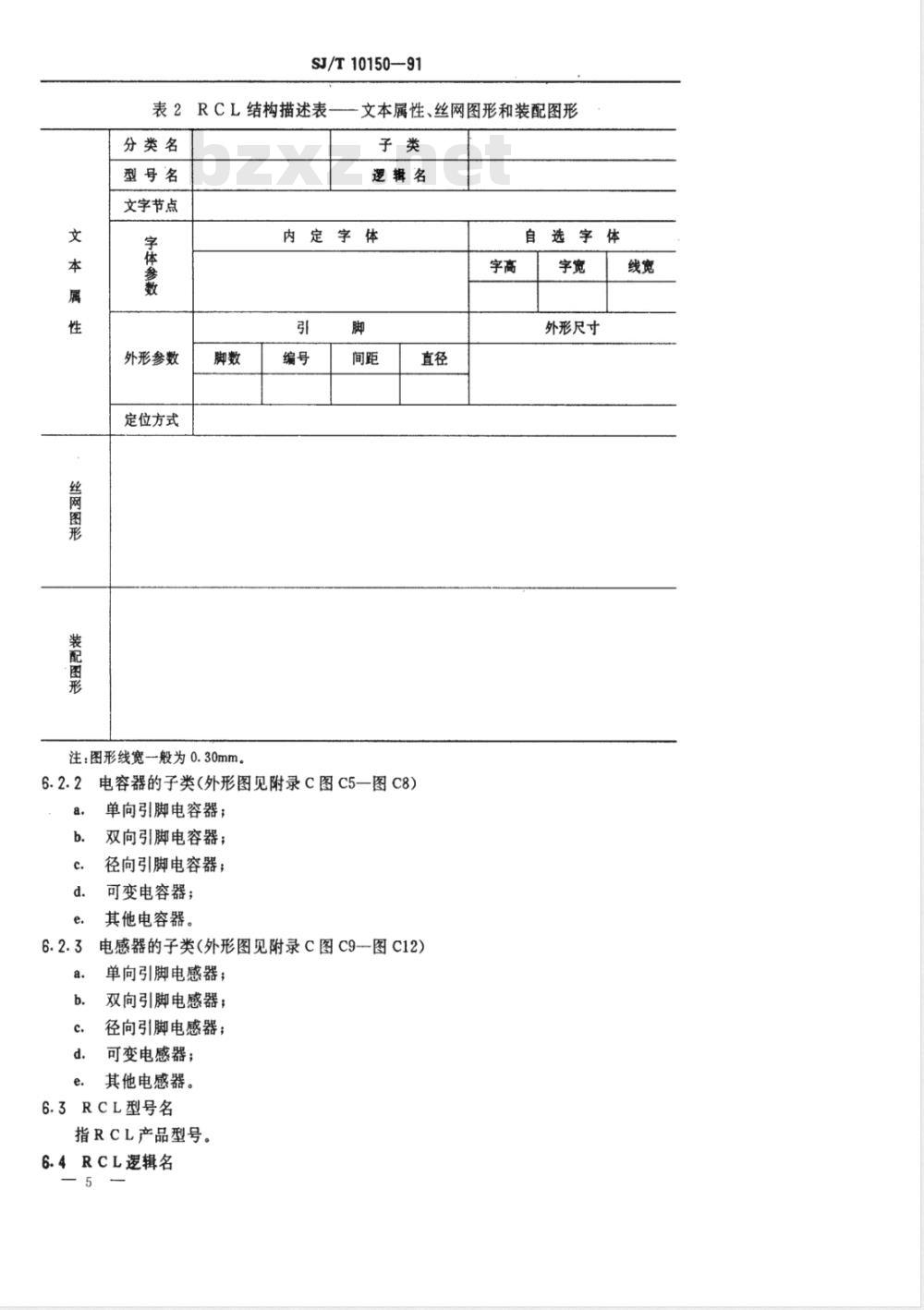

表2RCL结构描述表——文本属性、丝网图形和装配图形分类名
型号名
文字节点
字体参数
外形参数
定位方式
注：图形线宽一般为0.30mm。
逻辑名
内定字体
电容器的子类（外形图见附录C图C5-图C8)单向引脚电容器；
双向引脚电容器；
径向引脚电容器；
可变电容器；
其他电容器，
电感器的子类（外形图见附录C图C9图C12）单向引脚电感器；
双向引脚电感器；
径向引脚电感器；
可变电感器；
其他电感器。
6.3RCL型号名
指RCL产品型号。
6.4RCL逻辑名
自选字体
外形尺寸
SJ/T·10150—9.1
由字母数字组成。字母按GB5094的规定选用。6.5文字节点
用于书写型号名、逻辑名和其他文字属性。6.6字体
可用计算机内定字体或自定字体两种。对后者一般选用：字高≥1.5mm、字宽≥1.0mm、字体线宽≥0.2mm。
6.7引脚数
RCL引脚总数。
6.8脚间距
PCB板面上实际的RCL器件的引脚中心距。6.9引脚编号
一般用1开始的连续正整数来编号。第1引脚的位置按需要确定。6.10直径
引脚截面外接圆的直径d。
6.11外形尺寸
指布局时器件视图的最大尺寸。6.12丝网图形
采用GB4728规定的图形符号或简化外形，也可用线段表示（见附录B中的表B1一表B12)。
对于电阻网络，可按SJ3181规定相应子类的丝网图形设计。对于电解电容器须指明极性。
6.13装配图形
按GB4728规定的图形符号或简化外形加引脚位置表示。按GB5489的规定绘制印制板装配图。6.14RCL图形定位方式
采用1脚定位或中心定位。
7基本网格和连接盘几何图形
7.1基本网格
采用2.54mm或2.50mm。
7.2连接盘几何图形
7.2.1表面层焊盘可采用圆形、矩形、椭圆形和长圆形。当引脚直径d0.8mm时，其图形参数按附录A中的表A1规定选用；当0.8mm（a）水平长圆形
SJ/T10150—91
图2长圆形焊盘
垂直长圆形
7.2.3内部层连接盘一般用圆形，其直径按7.2.1条规定选用。7.2.4电源和地网图形一般在直径2.0mm至2.54mm的圆形内设计四条或六条粗线（见图3)。电源和地网图形的图形直径、粗线宽度和间隙（s)：当0.8mm1.2mm时，按表1相关项目自定。也可不作图形而直接连在电源和地网的铜箔层上。
图3电源和地网图形
7.2.5隔离盘一般采用圆形，其直径按7.2.1条规定选用。7.2.6·阻（助)焊盘形状与表面层焊盘相似，其参数应等于或大于相应的表面层焊盘。种
裘面层焊盘
内部层连接盘
阻(助)焊盘
隔离盘
SJ/T10150—91
附录A
RCL结构描述表连接盘、孔图类型和参数（补充件）
RCL结构描述表-
几何参数
注：电源和地网图形见图3。
表面层焊盘
内部层连接盘
阻(助)焊盘
隔离盘
连接盘、孔图类型和参数（引脚直径d0.8）几何类型
椭圆形
长圆形
RCL结构描述表—
连接盘、孔图类型和参数（0.8<引脚直径<1.2）mm
几何参数
注：电源和地网图形见图3。
几何类型
椭圆形
长圆形
丝网图形
装配图形
SJ/T10150—91
附录B
RCL结构描述表——文本属性、丝网图形和装配图形及其参数示例(参考件）
单向引脚电阻器示例(RJ711)
分类名
型导名
文字节点免费标准bzxz.net
字体参数
外形参数
定位方式
电阻器
逻辑名
内定字体
1脚定位
注：①丝网图形的线宽一般为0.30mm。脚
②连接盘、孔图类型和参数见附录A中的表A1。9
单向电阻器
自选字体
外形尺寸
10×10×3.5
丝网图形
装配图形
分类名
型号名
文字节点
字体参数
外形参数
定位方式
SJ/T10150-91
表B2双向引脚电阻器示例(RJ71)电阻器
逻辑名
内定字体
1脚定位
注：①丝网图形的线宽般为0.30mm。脚
②连接盘、孔图类型和参数见附录A中的表A2。直径
双向电阻器
自选字体
外形尺寸
Φ4.2×10.8
丝网形
装配圈形
分类名
型号名
文字节点
字体参数
外形参数
定位方式
SJ/T10150—91
表B3径向引脚电阻器示例(MF111)电阻器
逻辑名
内定字体
1脚定位
注：①丝网图形的线宽一般为0.30mm。脚
②连接盘、孔图类型和参数见附录A中的表A1。11
径向电阻器
选字体
外形尺寸
95.5×3.5
