【电子行业标准(SJ)】发射光谱分析用石墨电极的形状和尺寸

本网站发布时间： 2024-07-14 10:26:38

SJ/Z3206.6-1989
已作废
　点击下载此标准

基本信息

标准号：
SJ/Z 3206.6-1989
标准名称：
发射光谱分析用石墨电极的形状和尺寸
标准类别：
电子行业标准(SJ)
英文名称：
Shapes and dimensions of graphite electrode for emision spectrum
标准状态：
已作废
发布日期：
1989-02-10
实施日期：
1989-03-01
作废日期：
2010-01-20
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
71.98 KB

手机扫码下载更方便

标准分类号

中标分类号：
综合>>标准化管理与一般规定>>A01技术管理

关联标准

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

发布部门：
中华人民共和国电子工业部
相关标签：
发射光谱分析石墨电极形状尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

SJ/Z 3206.6-1989 发射光谱分析用石墨电极的形状和尺寸 SJ/Z3206.6-1989
本通则适用于光谱分析中使用的各种石墨电极的形状和尺寸。

标准内容

部分标准内容：

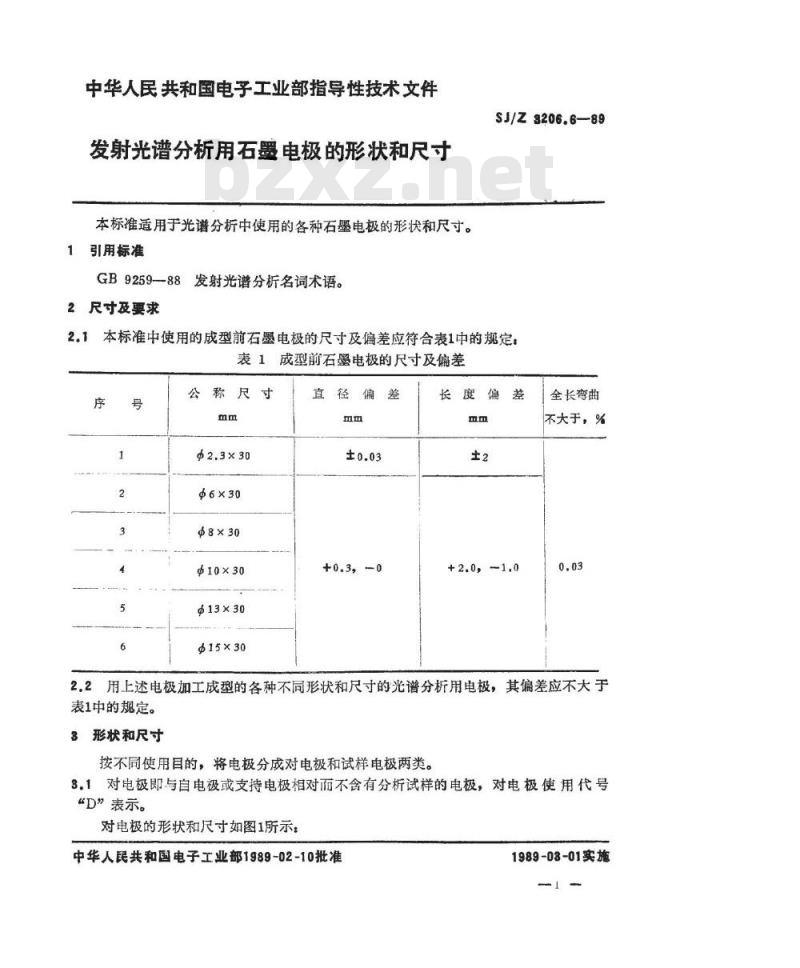

中华人民共和国电子工业部指导性技术文件发射光谱分析用石墨电极的形状和尺寸本标准适用于光谱分析中使用的各种石墨电极的形状和尺寸。引用标准
GB9259—88发射光谱分析名词术语。2尺寸及要求
SJ/Z3206.6—89
本标准中使用的成型前石墨电极的尺寸及偏差应符合表1中的规定表1成型前石墨电极的尺寸及偏差序
公称尺寸
Φ6x30
$8×30
Φ10×30
$13×30
$15×30
+0.3，-0
+2.0，-1.0
全长弯曲
不大于，%
2.2用上述电极加工成型的各种不同形状和尺寸的光谱分析用电极，其偏差应不大于表1中的规定。
3形状和尺寸
按不同使用目的，将电极分成对电极和试样电极两类。3.1对电极即与自电极或支持电极相对而不含有分析试样的电极，对电极使用代号“D”表示。
对电极的形状和尺寸如图1所示：中华人民共和国电子工业部1989-02-10批准1989-03-01实施
SJ/Z 3206.B—88

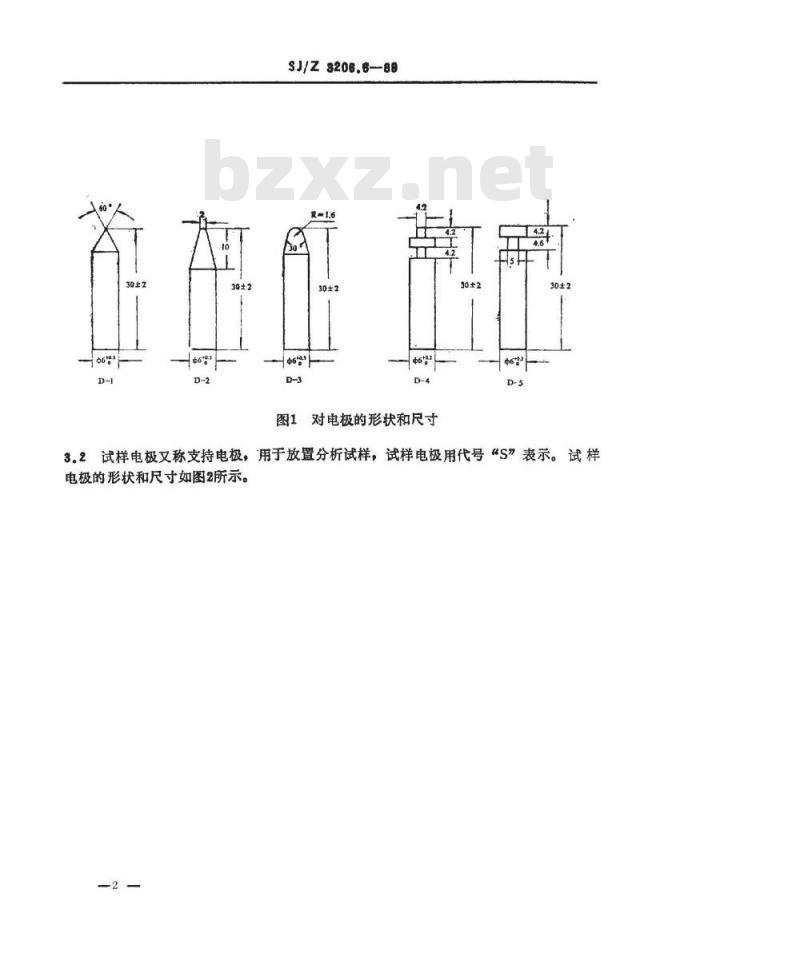

图1对电极的形状和尺寸

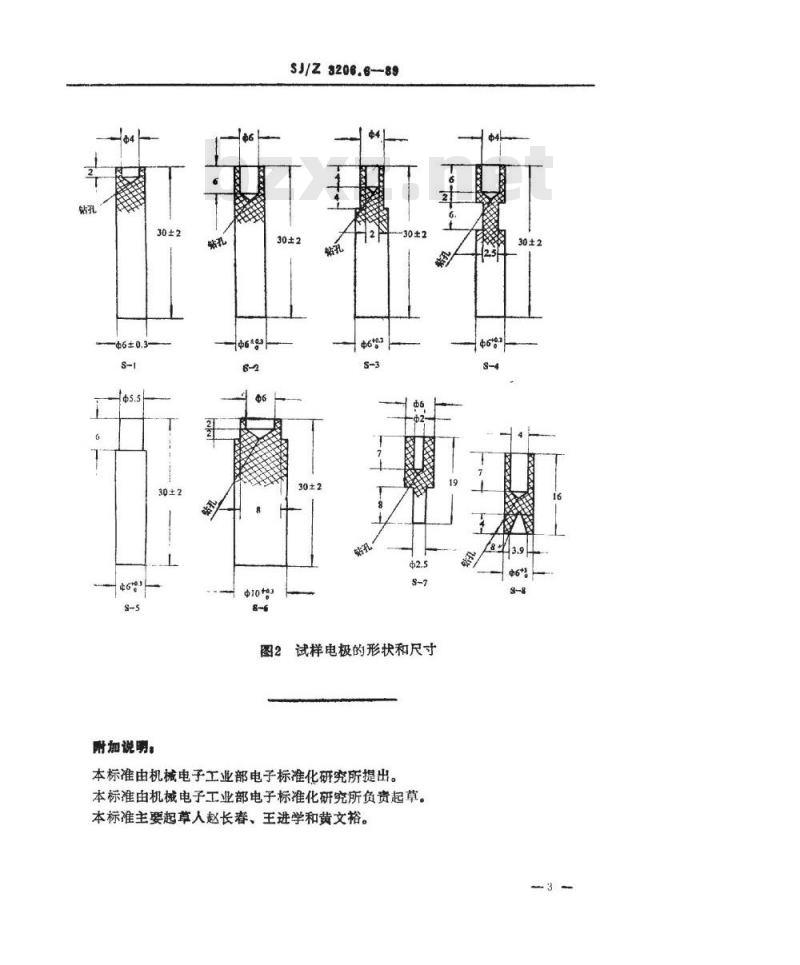

3.2试样电极又称支持电极，用于放置分析试样，试样电极用代号“S”表示。试样电极的形状和尺寸如图2所示。
中6±0.3
附加说明
SJ/z3206.689
中10to.3免费标准bzxz.net
试样电极的形状和尺寸
本标准由机械电子工业部电子标准化研究所提出。本标准由机械电子工业部电子标准化研究所负资起草。本标准主要起草人赵长春、王进学和黄文裕。30±2
