【电子行业标准(SJ)】 电视与声音信号的电视分配系统设备与部件 反向电视调制器通用规范

ICS33.160.99
备案号：2079-1998
中华人民共和国电子行业标准
SJ/T11176-1998
电视和声音信号的电缆分配系统设备与部件反向电视调制器通用规范Equipments and components used in cabled distribution systemsprimarily intended for television and sound signalsGeneric specification for reverse path TV modulators1998-03-11发布
1998-05-01实施
中华人民共和国电子工业部发布TYYKAONKAca

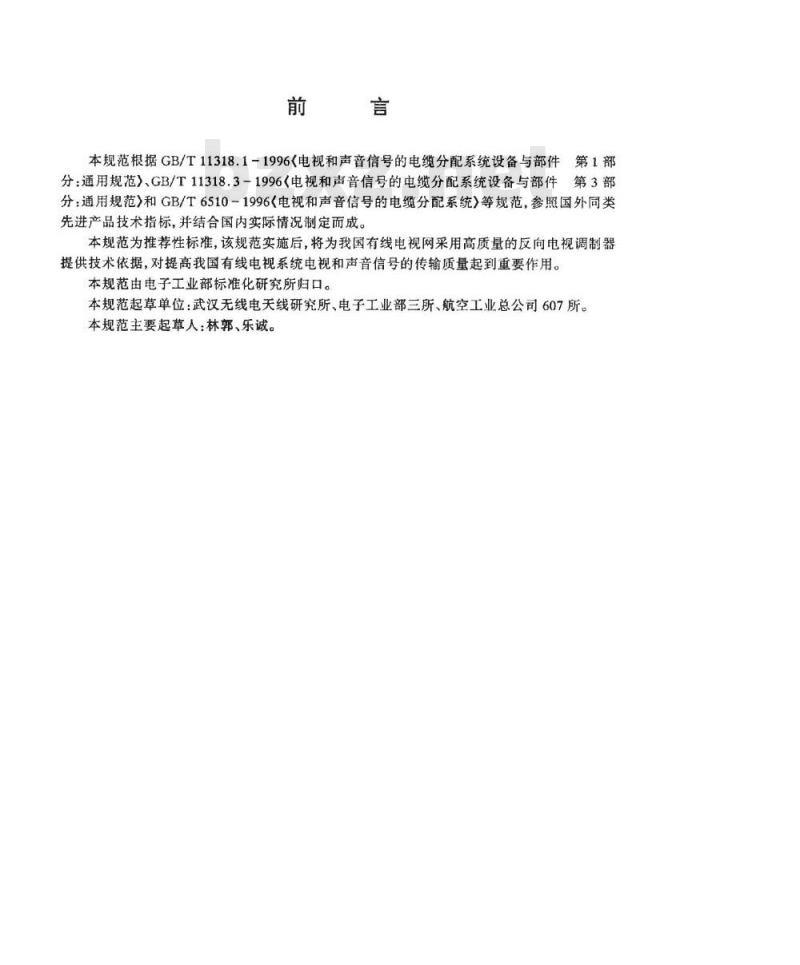

本规范根据GB/T11318.1-1996(电视和声音信号的电缆分配系统设备与部件第1部分：通用规范)、GB/T11318.3-1996（电视和声音信号的电缆分配系统设备与部件第3部分：通用规范》和GB/T6510－1996电视和声音信号的电缆分配系统》等规范，参照国外同类先进产品技术指标，并结合国内实际情况制定而成。本规范为推荐性标准，该规范实施后，将为我国有线电视网采用高质量的反向电视调制器提供技术依据，对提高我国有线电视系统电视和声音信号的传输质量起到重要作用。本规范由电子工业部标准化研究所归口。本规范起草单位：武汉无线电天线研究所、电子工业部三所、航空工业总公司607所。本规范主要起草人：林郭、乐诚。YYKAONrKAcas

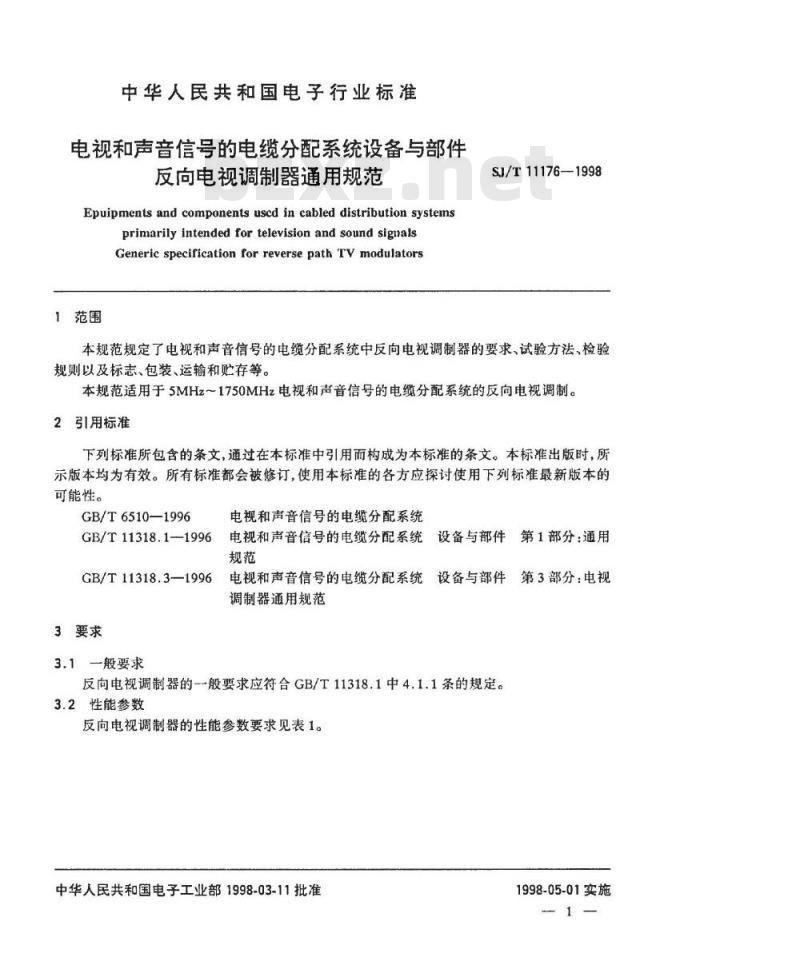

中华人民共和国电子行业标准
电视和声音信号的电缆分配系统设备与部件反向电视调制器通用规范
Epuipmentsand componentsuscd incableddistributionsystemsprimarily intended for television and sound signalsGenericspeciricationforreversepathTVmodulators1范围
SJ/T111761998
本规范规定了电视和声音信号的电缆分配系统中反向电视调制器的要求、试验方法、检验规则以及标志、包装、运输和贮存等。本规范适用于5MHz1750MHz电视和声音信号的电缆分配系统的反向电视调制。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T6510—1996
GB/T11318.1-1996
GB/T11318.3—1996
3要求
3.1一般要求
电视和声音信号的电缆分配系统设备与部件
电视和声音信号的电缆分配系统规范
电视和声音信号的电缆分配系统设备与部件
调制器通用规范
反向电视调制器的-般要求应符合GB/T11318.1中4.1.1条的规定。3.2性能参数
反向电视调制器的性能参数要求见表1。中华人民共和国电子工业部1998-03-11批准YYKAONrKAcas
第1部分：通用
第3部分：电视
1998-05-01实施
颈率范围
音频输
入信号
SJ/T11176-1998

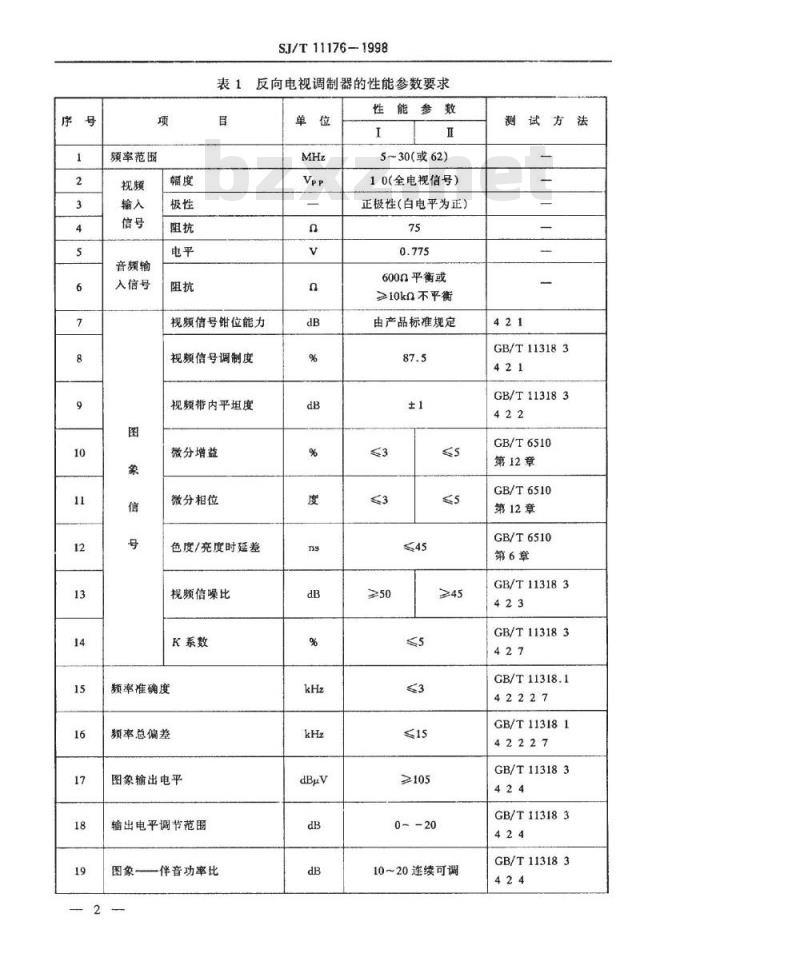

反向电视调制器的性能参数要求单位
视频信号钳位能力
视额信号调制度
视频带内平坦度
微分增益
微分相位
色度/亮度时延差
视频信噪比
K系数
频率准确度
颖率总偏差
图象输出电平
输出电平调节范围
伴音功率比
性能参数
5~30(或62)
10（全电视信号）
正极性(白电平为正）
600n平衡或
≥10kQ不平衡
由产品标准规定
≥105
10~20连续可调
YYKAONrKAcas
测试方法
GB/T113183
GB/T113183
GB/T6510
第12章
GB/T6510
第12章
GB/T6510
第6章
GB/T113183
GB/T113183
GB/T11318.1
GB/T113181
GB/T113183
GB/T113183
GB/T113183
射频输出阻抗
输出反射损耗
寄生输出抑制
边带抑制
伴音载频间距
最大频偏
预加重
带内平坦度
失真度
音频信噪比

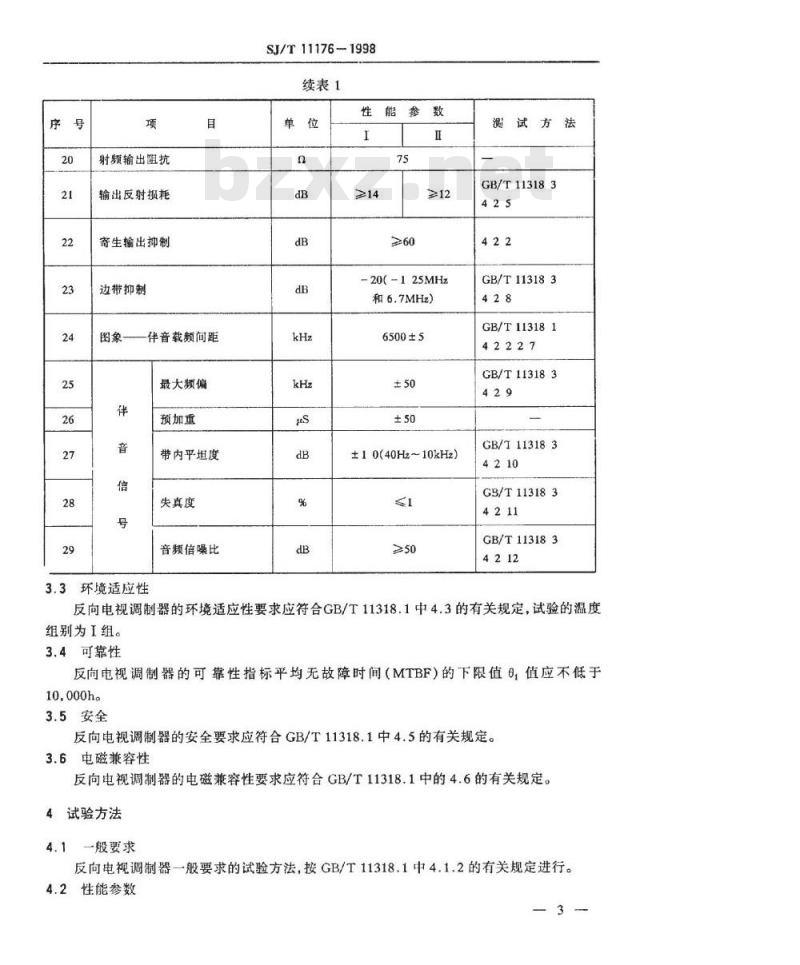

3.3环境适应性
SJ/T111761998
续表1
性能参数
-20(-125MHz
和6.7MHz）
6500±5
±10(40Hz~10kHz）
测试方法
GB/T113183
GB/T113183
GB/T113181
GB/T113183
GB/T113183
GB/T113183wwW.bzxz.Net
GB/T113183
反向电视调制器的环境适应性要求应符合GB/T11318.1中4.3的有关规定，试验的温度组别为I组。
3.4可靠性
反向电视调制器的可靠性指标平均无故障时间（MTBF）的下限值6，值应不低于10,000h。
3.5安全
反向电视调制器的安全要求应符合GB/T11318.1中4.5的有关规定。3.6电磁兼容性
反向电视调制器的电磁兼容性要求应符合GB/T11318.1中的4.6的有关规定。4试验方法
一般要求
反向电视调制器一般要求的试验方法，按GB/T11318.1中4.1.2的有关规定进行。4.2性能参数
rYKAOMrKAa
4.2.1视频信号钳位能力
在考虑中。
4.2.2寄生输出抑制
SJ/T11176-1998
在输出电平为105dBμV时，按GB/T11318.3中4.2.6的有关规定进行测量。4.3环境适应性
反向电视调制器的环境适应性试验方法按GB/T11318.1中4.3的有关规定进行。在高温、恒定湿热、扫频振动、碰撞试验后的检测项目为调制度。中间检测项目为输出电平，合格判据为：输出电平为初测值士5dB之内。在气候试验和机械试验后按表1规定的项目进行性能检测，检测结果应符合表1的有关规定。4.4可靠性
反向电视调制器的可靠性试验方法按GB/T11318.1中4.4的有关规定进行，试验方案为方案IⅡ。失效判据为输出电平与起始数据相比变化范围超出土5dB，或者伴音不正常。4.5安全
反向电视调制器的安全试验方法按GB/T11318.1中4.5的有关规定进行。5检验规则
反向电视调制器的检验规则应符合GB/T11318.1中第5章的有关规定，交收检验时的主要电性能参数检测项目为调制度、频率准确度、图像输出电平和图像伴音载频间距。6标志、包装、运输和贮存
反向电视调制器的标志、包装、运输和存应符合GB/T11318.1中第6章的有关规定。4
rYKAOMrKAcas
