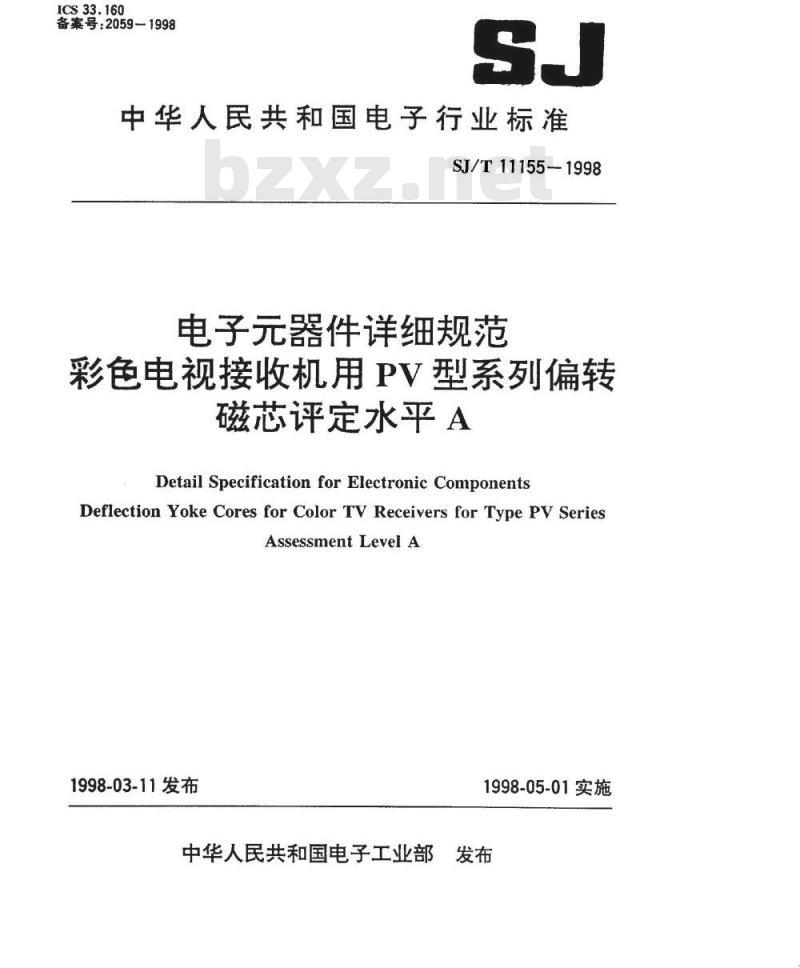

ICS33.160
备案号：2059—1998
中华人民共和国电子行业标准
SJ/T11155-1998
电子元器件详细规范
彩色电视接收机用PV型系列偏转磁芯评定水平A
DetailSpecificationforElectronicComponentsDeflection Yoke Cores for Color TV Receivers forType PV SeriesAssessment Level A
1998-03-11发布
1998-05-01实施
中华人民共和国电子工业部
TYYKAON KAca

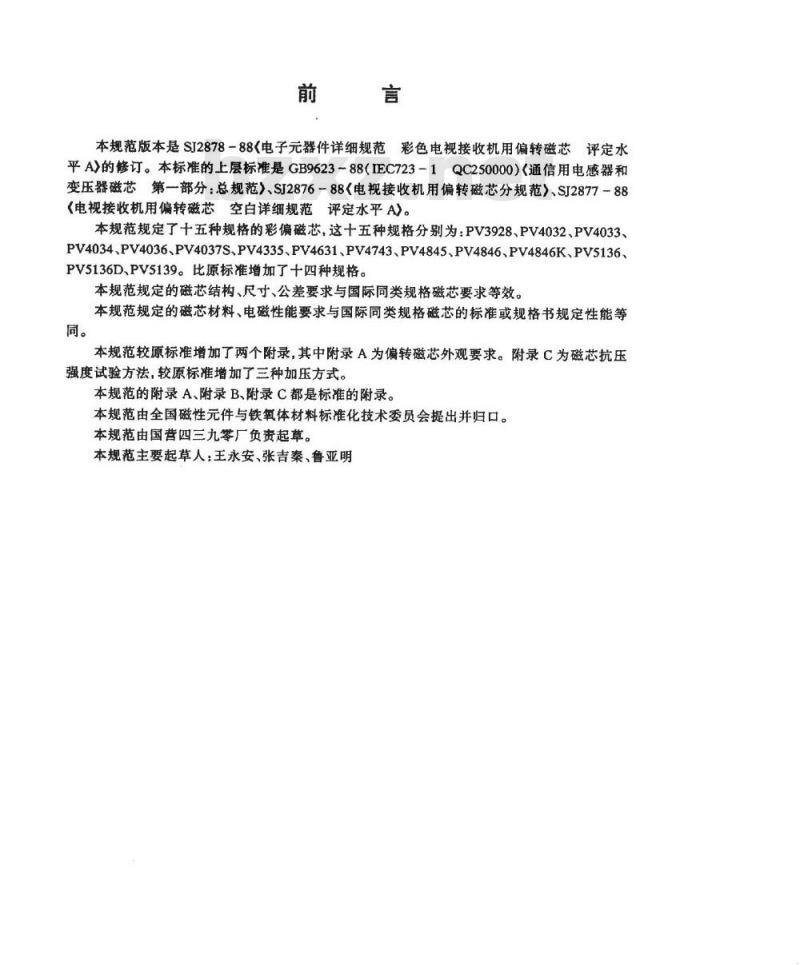

本规范版本是SJ2878-88《电子元器件详细规范彩色电视接收机用偏转磁芯评定水平A>的修订。本标准的上层标准是GB9623－88(IEC723-1QC250000)《通信用电感器和变压器磁芯第一部分：总规范)、SJ2876-88《电视接收机用偏转磁芯分规范）、SJ2877-88《电视接收机用偏转磁芯空白详细规范评定水平A)。本规范规定了十五种规格的彩偏磁芯，这十五种规格分别为：PV3928、PV4032、PV4033、PV4034、PV4036、PV4037S、PV4335、PV4631、PV4743、PV4845、PV4846、PV4846K、PV5136、PV5136D、PV5139。比原标准增加了十四种规格。本规范规定的磁芯结构、尺寸、公差要求与国际同类规格磁芯要求等效。本规范规定的磁芯材料、电磁性能要求与国际同类规格磁芯的标准或规格书规定性能等同。
本规范较原标准增加了两个附录，其中附录A为偏转磁芯外观要求。附录C为磁芯抗压强度试验方法，较原标准增加了三种加压方式。本规范的附录A、附录B、附录C都是标准的附录。本规范由全国磁性元件与铁氧体材料标准化技术委员会提出并归口。本规范由国营四三九零厂负责起草。本规范主要起草人：王永安、张吉秦、鲁亚明rYkAoNrKAcas

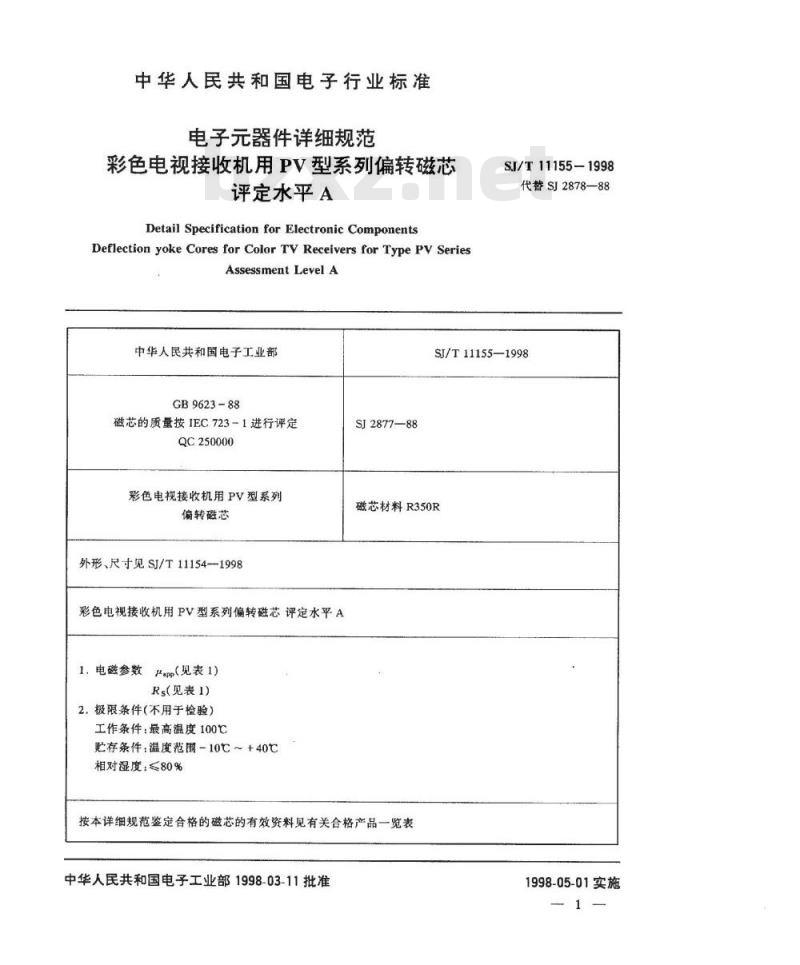

中华人民共和国电子行业标准
电子元器件详细规范
彩色电视接收机用PV型系列偏转磁芯评定水平A
Detail Specification for Electronic ComponentsDeflection yoke Cores for Color TV Receivers for Type Pv SeriesAssessmentLevelA
中华人民共和国电子工业部
GB9623-88
磁芯的质量按IEC723-1进行评定QC250000
彩色电视接收机用PV型系列
偏转磁芯
外形、尺寸见SJ/T11154—1998
彩色电视接收机用PV型系列偏转磁芯评定水平A1.电磁参数Pap(见表1)
Rs(见表1)
2.极限条件（不用于检验）
工作条件：最高温度100℃
贴存条件：温度范围-10七～+40℃相对湿度：≤80%
SJ2877—88
SJ/T11155-1998
代替SJ2878—88
SJ/T11155—1998
磁芯材料R350R
按本详细规范鉴定合格的磁芯的有效资料见有关合格产品一览表中华人民共和国电子工业部1998-03-11批准rYKAOMrKAa
1998-05-01实施
磁芯规格
PV3928
PV4032
PV4033
PV4034
PV4036
PV4037S
PV4335
PV4631
PV4743
PV4845
PV4846
PV4846K
PV5136
PV5136D
PV5139
3标志
3.1磁芯标志
表观磁导率
11.0±2.20
13.0±2.60
12.0±2.40
15.0±2.25
13.0±2.60
12.0±2.40
13.0±2.6
11.0±2.20
12.5±3.1
磁芯上应标志出下列内容：
a）生产厂家的商标；
SJ/T11155-1998

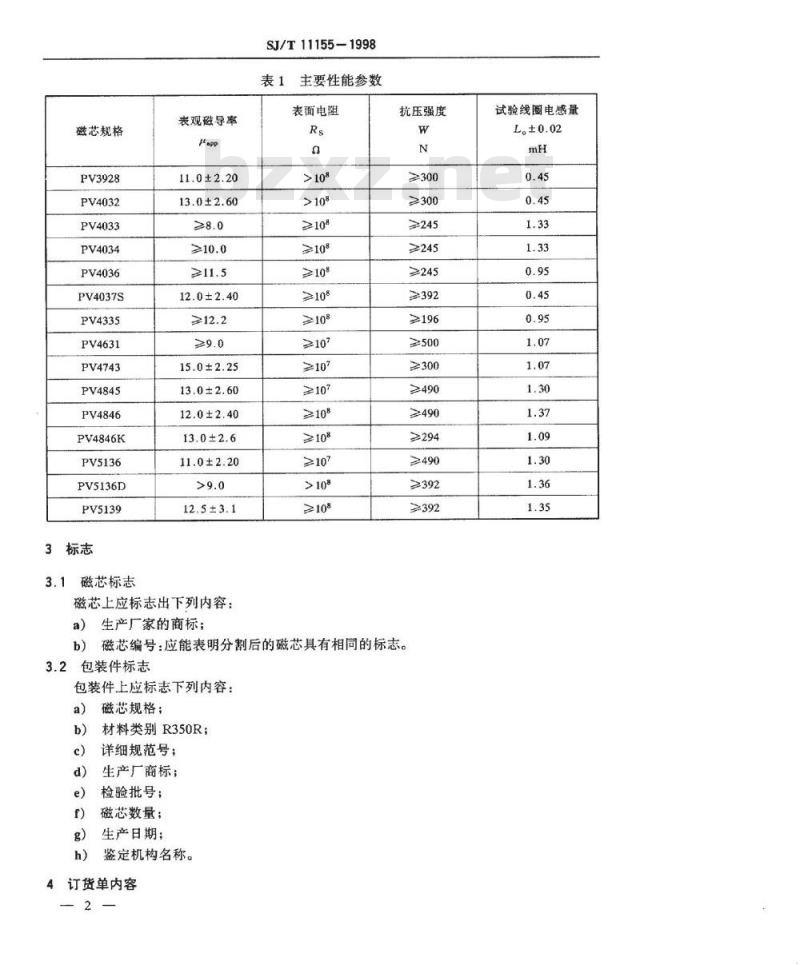

表1主要性能参数
表面电阻
≥104
≥108
≥108
≥107
≥108
≥108
≥107
抗压强度
≥300
≥300
≥245
≥245
≥245
≥392
≥196
≥500
≥300
≥490
≥490
≥294
≥490
≥392
b）磁芯编号：应能表明分割后的磁芯具有相同的标志。3.2包装件标志
包装件上应标志下列内容：
磁芯规格；
材料类别R350R；
详细规范号；
生产厂商标；
检验批号：
磁芯数量；
生产日期；
鉴定机构名称。
4订货单内容
-TY KAONT KAcas
试验线圈电感量
L。±0.02
SJ/T11155-1998

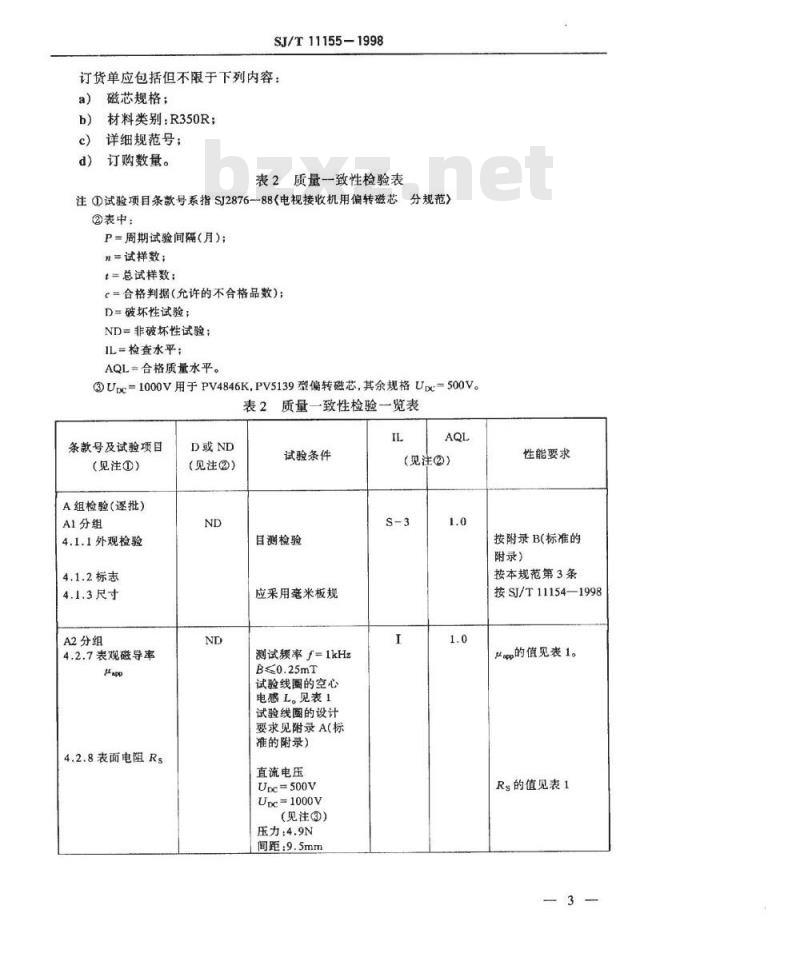

订货单应包括但不限于下列内容：a）磁芯规格；
b）材料类别：R350R；
c）详细规范号；
d）订购数量。
表2质量致性检验表
注①试验项目条款号系指SJ2876-88(电视接收机用偏转磁芯分规范》②表中：
P=周期试验间隔（月）；
n=试样数；
1=总试样数：
C=合格判据（允许的不合格品数)；D=破坏性试验；
ND=非破坏性试验；
IL=检查水平；
AQL=合格质量水平。
?Upc=1000V用于PV4846K，PV5139型偏转磁芯，其余规格U=500V。表2质量一致性检验一览表
条款号及试验项目
（见注?）
A组检验（逐批）
A1分组
4.1.1外观检验
4.1.2标志
4.1.3尺寸
A2分组
4.2.7表观磁导率
4.2.8表面电阻Rs
D或ND
（见注②）
试验条件
目测检验
应采用毫米板规
测试频率f=1kHz
B≤0.25mT
试验线圈的空心
电感L.见表1
试验线图的设计
要求见附录A（标
准的附录）
直流电压
Urc=500V
Upc=1000V
（见注?）
压力：4.9N
间距：9.5mm
（见注②）
rYKAOMrKAa
性能要求
按附录B(标准的
附录）
按本规范第3条
按SJ/T11154—1998
Hop的值见表1。
Rs的值见表1
条款号及试验项目
（见注）
C组检验（周期）
C1分组
4.2.3初始磁导率
4.2.5矫顽力HcB
4.2.6居里温度
C2分组
4.3.1抗压强度W
4.3.2跌落
C3分组
4.4.2干热
4.4.3低温
4.4.4温度变化
4.4.5稳态温热
D或ND
（见注②）bzxZ.net
SJ/T11155-1998
表2（完）
样品数及合格判据
试验条件
采用环形试样
$25×$15×7.5(mm)
匝数：30匝
测试额率1kHz
B≤0。25mT
见SJ/T9073.2
（IEC401）规定
其它同μ的试
验条件
同的试验
见附录C(标准
的附录）
下落高度：10cm
自由下落至木板
次数：5次
6g=100t
暴露时间2h
恢复时间4h
=-40℃
暴露时间2h
恢复时间4h
0g=+100℃
暴露时间0.5h
恢复时间4h
暴露时间4d
恢复时间4h
羊nte
P抽样
（见注②）
YKAONrKAcas
性能要求
\;=350±70
Hcb≤39.8A/m
ee≤145c
W的值见表1
不得产生掉块
或裂纹
app的变化
率±5%
无明显损伤
p的变化
率±5%
无明显损伤
ap的变化
率±5%
无明显损伤
app的变化
率±5%
无明显损伤
附录A（标准的附录）
试验线圈设计要求
A1骨架的结构尺寸见图A1、图A2、表A1、表A2所示，其中图A1、表A1适用于PV3928、PV4032、PV4631型偏转磁芯：图A2表A2适用于PV4033、PV4034、PV4036、PV4037、PV4335、PV4743、PV4845、PV4846、PV4846K、PV5136、PV5136D、PV5139型偏转磁芯。骨架材料为0.5mm厚的牛皮纸或有机玻璃或胶木等。用0.35mm的漆包线在骨架上均匀平绕四层共150匝（PV3928、PV4032、PV4037S型偏转磁芯绕三层共100匝除外），各层间有0.05mm的牛皮纸相隔，绕完后用清漆浸渍。图A1
rYKAoMrKAa
PV3928
PV4032
PV4032
55.1±0.2
50.0±0.2
PV4033
PV4034
PV4036
PV4335
PV4037
PV4743
PV4845
PV5136
PV4846
PV4846K
PV5136D
PV5139
SJ/T11155-1998
55.5±0.2
54.0±0.2
试验线圈尺寸（一）
表A2试验线圈尺寸（二）
rYKAOMrKAa
附录B（标准的附录）
偏转磁芯外观要求
磁芯表面应光滑，具有相同的色泽。B2每只磁芯表面的掉块或气孔、或杂质等为一处时，其深度应小于1.5mm，面积应小于5mm2两处或两处以上时，其深度应小于1mm，面积的总和应小于6mm2。B3对于影响绕线质量的部位，即磁芯上、下部的内、外边缘（弹簧夹槽与中心线之间部位除外），不允许有毛刺、掉边和气孔存在。B4磁芯上允许有不影响使用的微细裂纹、伤痕存在。B5磁芯出厂时应分割成两半，分割面的偏离不得超过分割中心线的土1mm。分割面允许有不影响使用（满足表现磁导率要求)的氧化和轻微掉边存在。rYkAoNrKAcas
附录C(标准的附录）
抗压强度试验方法
将分割后的一片磁芯放置在弹贫试验仪(或具有相同性能的仪表)的底板上，用弹簧试验仪通过+10mm的低碳钢棒或直接对磁芯施加压力，测量磁芯的抗压强度，其加压方法有如下四种。
C1方法1
C1.1见图C1
C1.2方法1适用于PV3928、PV4032、PV4037S、PV4846、PV4846K、PB5136D、PV5139型偏转磁芯。
C2方法2
C2.1见图C2
C2.2方法2适用于PV4033、PV4034型偏转磁芯8
YYKAONrKACas
C3方法3
C3.1见图C3
SJ/T11155-1998
C3.2方法3适用于PV4036、PV4335、PV4743型偏转磁芯。C4方法4
见图C4
C4.2方法4适用于PV4631、PV4845、PV5136型偏转磁芯。rYKAOMrKAa
