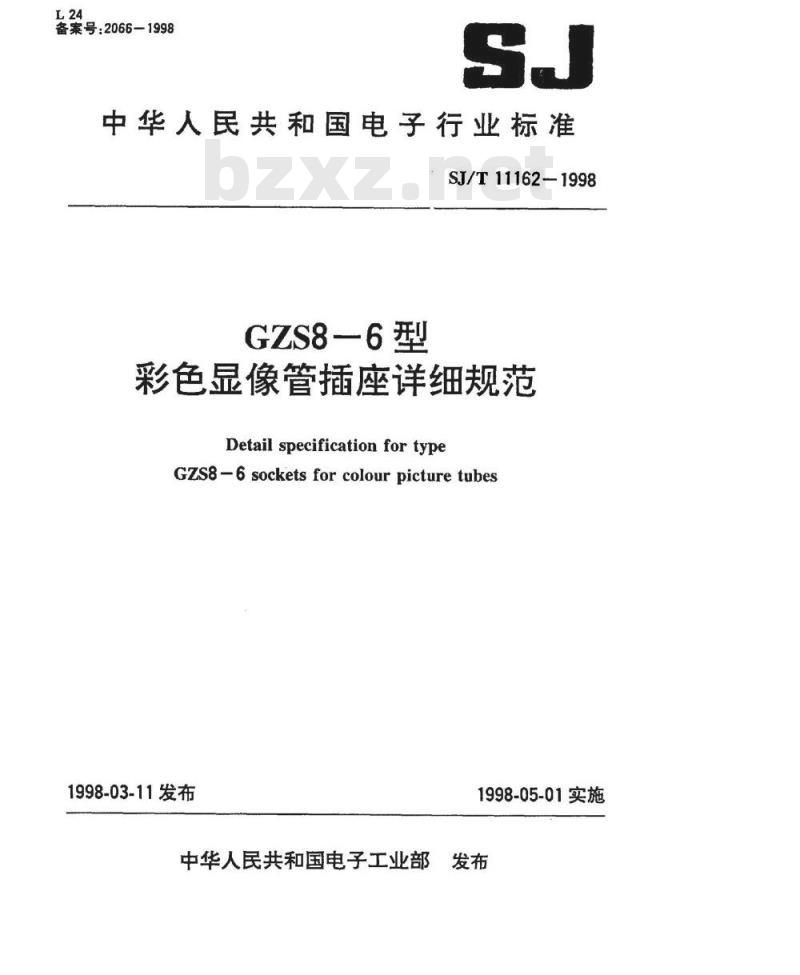

【电子行业标准(SJ)】 ＧＺＳ８－６型彩色显像管插座详细规范

备案号：2066—1998
中华人民共和国电子行业标准
SJ/T11162-1998
GZS8一6型
彩色显像管插座详细规范
Detail specification for typeGzs8-6 sockets for colour picture tubes1998-03-11发布
1998-05-01实施
中华人民共和国电子工业部
-YYKAONYKAa

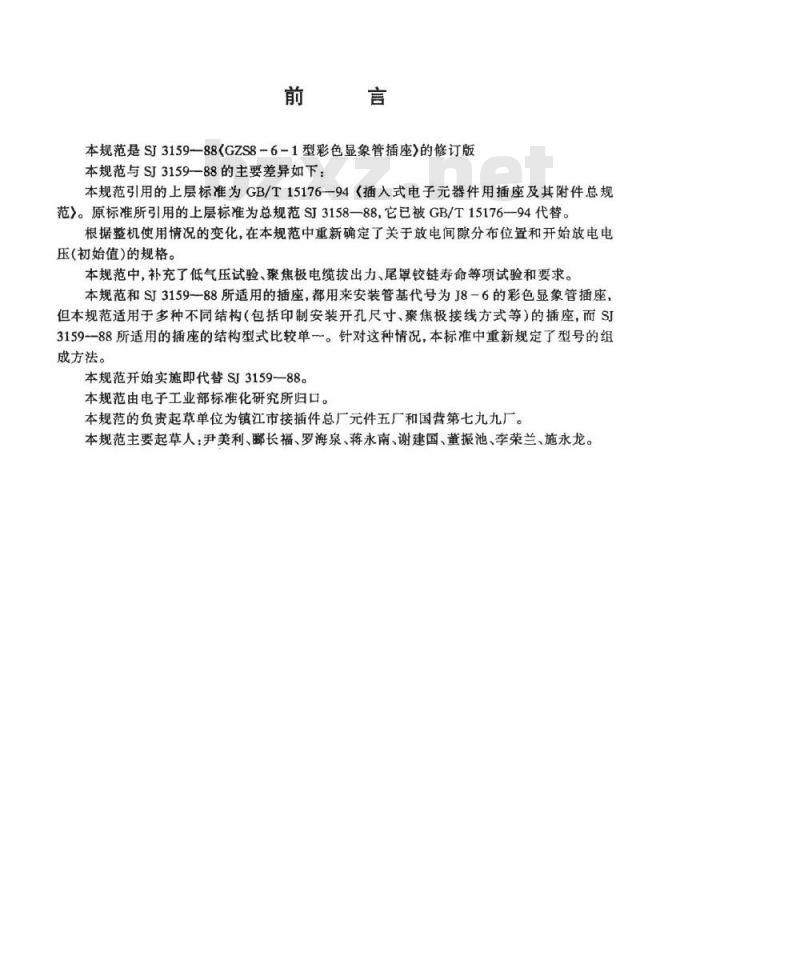

本规范是SJ315988(GZS8-6-1型彩色显象管插座的修订版本规范与SJ3159-88的主要差异如下：本规范引用的上层标准为GB/T15176--94《插入式电子元器件用插座及其附件总规范》。原标准所引用的上层标准为总规范SJ3158—88，它已被GB/T15176—94代替。根据整机使用情况的变化，在本规范中重新确定了关于放电间隙分布位置和开始放电电压（初始值）的规格。
本规范中，补充了低气压试验、聚焦极电缆拔出力、尾罩铰链寿命等项试验和要求。本规范和SJ3159一88所适用的插座，都用来安装管基代号为J8一6的彩色显象管插座，但本规范适用于多种不同结构（包括印制安装开孔尺寸、聚焦极接线方式等）的插座，而S3159--88所适用的插座的结构型式比较单一。针对这种情况，本标准中重新规定了型号的组成方法。
本规范开始实施即代替SJ3159—88。本规范由电子工业部标准化研究所归口。本规范的负责起草单位为镇江市接插件总厂元件五厂和国营第七九九厂。本规范主要起草人：尹美利、长福、罗海泉、蒋永南、谢建国、董振池、李荣兰、施永龙。YKAoMrKAa

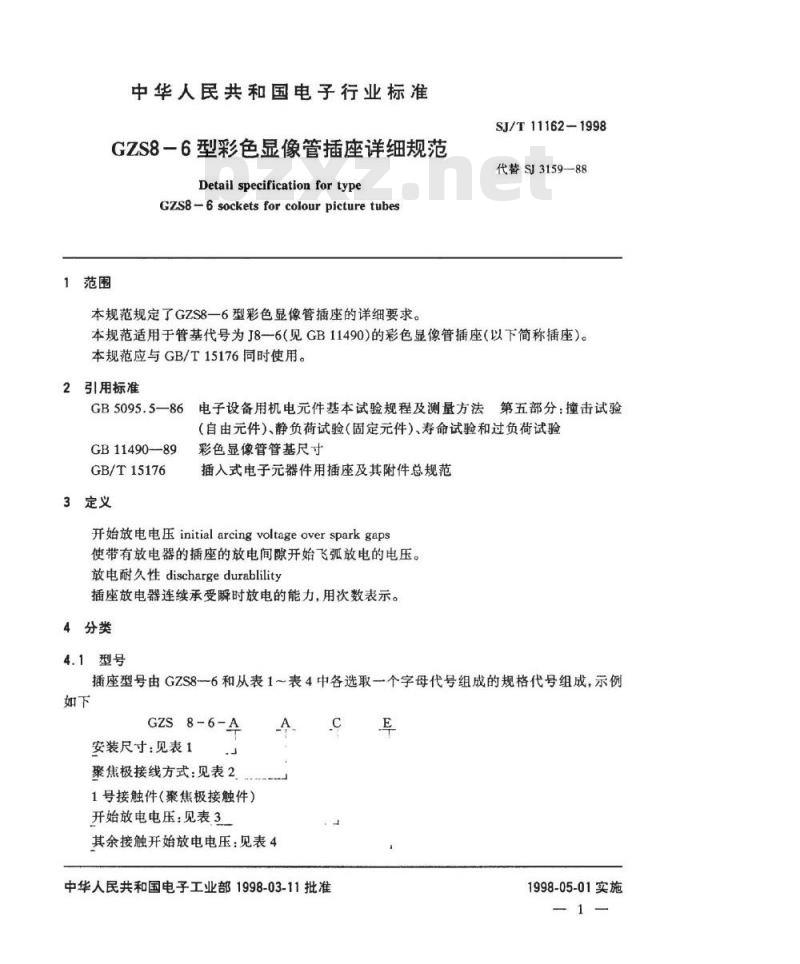

1范围
中华人民共和国电子行业标准
GZS8一6型彩色显像管插座详细规范Detail specification for typeGzs8-6sockets for colourpicturetubes本规范规定了GZS8一6型彩色显像管插座的详细要求。SJ/T11162—1998
代替SJ3159-88
本规范适用于管基代号为J8-6（见GB11490)的彩色显像管插座（以下简称插座）。本规范应与GB/T15176同时使用。2引用标准
GB5095.5一86电子设备用机电元件基本试验规程及测量方法第五部分：撞击试验（自由元件）、静负荷试验（固定元件）、寿命试验和过负荷试验GB11490-—89
GB/T15176
3定义
彩色显像管管基尺寸
插入式电子元器件用插座及其附件总规范开始放电电压initial arcing voltage over spark gaps使带有放电器的插座的放电间隙开始飞弧放电的电压。放电耐久性dischargedurablility插座放电器连续承受瞬时放电的能力，用次数表示。4分类
4.1型号
插座型号由GZS8一6和从表1～表4中各选取一个字母代号组成的规格代号组成，示例如下
GZS 8-6-A
安装尺寸：见表1
聚焦极接线方式：见表2
1号接触件（聚焦极接触件）
开始放电电压：见表3
其余接触开始放电电压：见表4
中华人民共和国电子工业部1998-03-11批准TTYKAONYKAca
1998-05-01实施

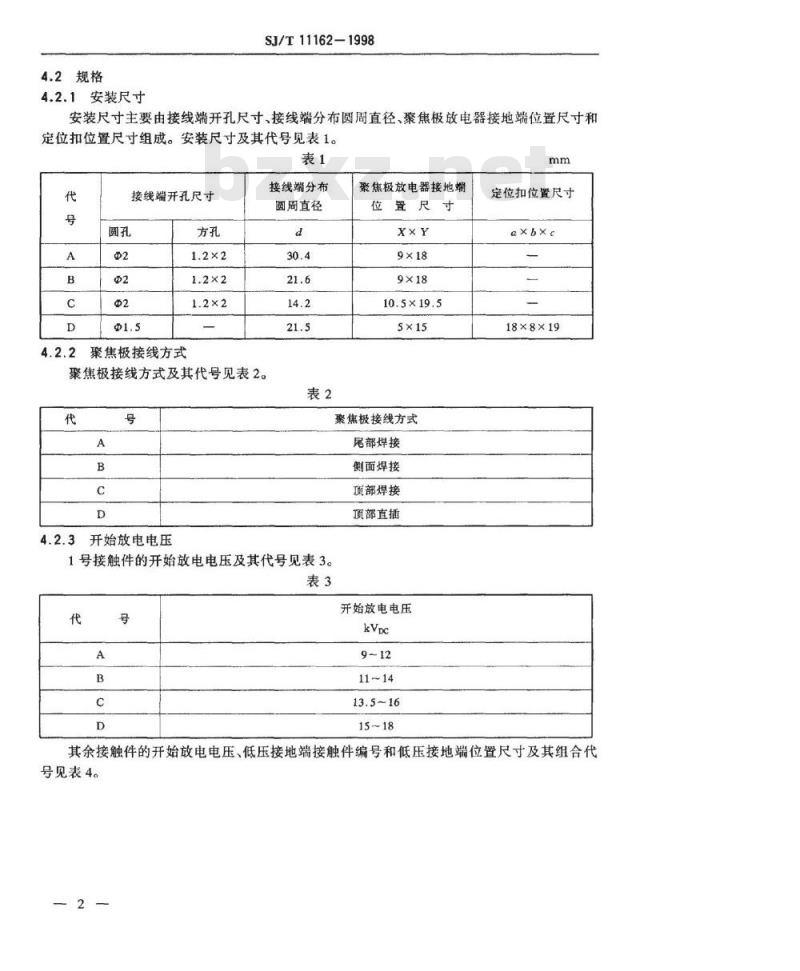

4.2规格
4.2.1安装尺寸
SJ/T11162-1998
安装尺寸主要由接线端开孔尺寸、接线端分布圆周直径、聚焦极放电器接地端位置尺寸和定位扣位置尺寸组成。安装尺寸及其代号见表1。表1
接线端开孔尺寸
聚焦极接线方式
聚焦极接线方式及其代号见表2。代
4.2.3开始放电电压
接线端分布
圆周直径
聚焦极放电器接地端
位置尺寸
10.5×19.5
聚焦极接线方式
尾部焊接
侧面焊接
顶部焊接
顶部直插
1号接触件的开始放电电压及其代号见表3。表3
开始放电电压
定位扣位置尺寸
18×8×19

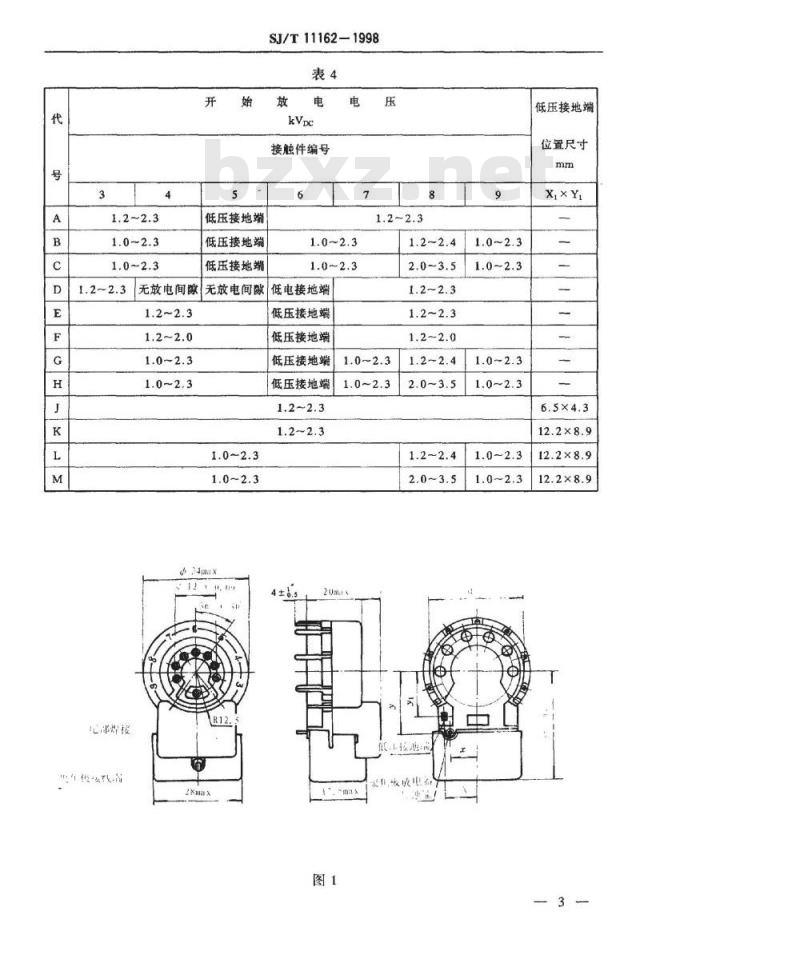

其余接触件的开始放电电压、低压接地端接触件编号和低压接地端位置尺寸及其组合代号见表4。
YKAoMYKAa
低压接地端
低压接地端
低压接地端
SJ/T11162-1998
接触件编号
1.2~2.3无放电间源 无放电间隙 低电接地端1.2~2.3
心部接
低压接地端
低压接地端
低压接地端
低压接地端
低接地
成或电：
YKAoMYKAa
低压接地端
位置尺寸
12.2×8.9
12.2×8.9
開血剂技
填部群接
SJ/T11162-1998
键孔尺
续图1（完）
按线端这锡高天手
聚集微技线店
聚极按线端
工报电端品场信置
HYKAONKa
5试验方法和要求的补充规定
5.1尺寸
5.1.1外形结构尺寸
SJ/T11162-1998
插座的外形结构尺寸见图1和表1、表4。图中未注公差尺寸的极限偏差为±1/2IT14。5.1.2印制板开孔尺寸
安装尺寸代号为A～C的插座，其印制板安装开孔尺寸见图2和表1、表4。安装尺寸代号为D的插座，其印制板安装开孔尺寸见图3和表1、表4。图中未注公差尺寸的极限偏差为土1/2IT14。d
注：如接线端并孔为圆孔，
则其尺寸为92。
5.2聚焦极电缆拔出力（适用于顶部直插的插座）插座聚焦极应能适应单股或多股电缆的插接。试验时，将电缆插至锁线部位，并使其成锁定状态，其拔出力应不小于40N（以不引起电缆插入困难为限）。试验电缆的要求见表5。表5
电缆外径
5.3结构牢固度（适用于上下基体铆合的插座）径
插座应按GB509S.5的\试验8b\的规定进行试验。后
芯线剥线长度
试验时将插座焊接在印制板上固定，通过紧固在插座基体上的夹具施加120N的轴向拉力，上下基体部位应无松动。
5.4尾罩铰链寿命（适用于带铰链尾罩的插座）铰链式尾罩铰链寿命用折弯次数表示。插座的铰链式尾罩应用手指将罩进行开闭50次的折弯试验，试验后铰链不能折断。5.5开始放电电压
插座的开始放电电压应符合表3、表4的规定。YKANMYKAca
SJ/T11162-1998
试验应用专用放电装置。在规定的接触件与接地端之间施加直流电压，接触件接正极，接地端接负极。升压速率为500V/s直致放电为止。放电装置的电压指示精度应为5%，放电电流定为1mA。
5.6放电耐久性
插座应进行5000次的放电耐久性试验。1号接触件的放电电压为20kVpc，其余接触件的放电电压为5kVc。试验后，1号接触件的放电间隙在8kVpc电压下，漏电流应不大于1μA，基体应无机械损伤，镀层应无严重腐蚀现象，开始放电电压应符合表6。表6
开始放电电压
10.5~14.5
14.5~18.5
低气压下
放电耐久性试验应在专用装置上进行，其原理图见图4。试验时接触件接正极，接地端接负极。1秒钟放电1次，放电电流不超过1mA。1号接触件放电试验装置非1号接触件放电试验装置E26kV
R137Mn
5.7耐压
插座耐压试验的试验电压见表7。C2000pF
进行1号接触件与插座底面之间的耐压试验时，试验部位见图5。E10kv
R137Ma
C2000pF
进行1号接触件与相邻接触件之间的耐压试验时，应在键槽中插入塑料插键。6
YKAoNrKa
带放电器
不带放电器
5.8低气压
试验部位
不带放电间的接
触件与相邻接触件
之间（接地端除外）
其余接触件之间
（接地端除外）
1号接触件与插座
底面之间
1号接触件与相邻
接触件之间
其余相邻接触件之
SJ/T111621998
试验电压
标准大气条件
下交变热后
恒定湿热的
低气压下
1按触们（止极）
测退（负极）
适用于鉴定、
逐批和周期检验
只适用于
鉴定检验
插座在55kPa的低气压条件下，耐压应符合表7规定，1号接触件的开始放电电压应符合表6规定。
6检验规则
6.1鉴定检验
插座鉴定检验的样品为30个，其中包括10个不带放电器的插座。样品分组：
I组：10个样品：
YKAoMYKAa
SJ/T11162-1998
Ⅱ组：10个样品，其中5个为不带放电器的插座，作耐压试验用（见表7)；Ⅲ组：10个样品，其中5个为不带放电器的插座，作耐压试验用（见表7）。插座的鉴定检验按GB/T15176的6.3和本规范表8的规定进行。表8
顺序号
试验项目
可焊性
耐焊接热
接线端强度
（接地端不适用）
轴向静负荷
插入力
拨出力
单脚分离力
插座保持力
接触故障
接触电阻
接触故障
接触电阻
聚焦极电缆拔出力
接触件横向静负荷
接触电阻
总规范条款
试验条件和要求
方法：锡焊槽润湿法
浸溃深度：2~3mm
方法：锡焊槽法
弯曲循环次数：3次
不适用
插入力：≤80N
拨出力：25~80N
标准规代号：3
单脚分离力：≥0.85N
标准规代号：5、7
不适用
5个样品
振频范围：10~55Hz
位移幅度：0.35mm
扫额循环次数：互相垂直
的二个水平方向各5次Www.bzxZ.net
中断时间：≤108
标准规代号：4
方法：规定试验电流法
接触电阻值：≤0.02n
标准规代号：6
蜂值加速度：100m/s
脉冲持续时间：16ms
碰撞次数：互相垂直的两
个水平方向各1000次
中断时间：≤10μs
标准规代号：4
方法：规定试验电流法
接触电阻值：≤0.020
标准规代号：6
力的位置方向：离插合面
10mm处，平行于安装面板
的互相垂直的二个方向
静负荷：10N
标准规代号：4（模拟负载）
方法：规定试验电流法
接触电阻值：≤0.070
HTYKAoNYKAca
顺序号
试验项目
结构牢固度
尾罩饺链寿命
放电耐久性
开始放电电压
漏电流
接触件寿命
拨出力
单脚分离力
接触电阻
锁紧装置
插入对准
接融电阻
绝缘电阻
射频分流电阻
温度急变
局部放电
开始放电电压
气候顺序试验
绝缘电阻
开始放电电压
交变湿热
低气压
SJ/T11162-1998
续表8
总规范条款
试验条件和要求
标准规代号：6
另外的5个样品
开始放电电压：见表6
插拔次数：50次
标准规代号：2
拔出力：20~80N
标准规代号：3
单脚分离力：≥0.85N
标准规代号：5
方法：规定试验电流法
接触电阻值：≤0.030
标准规代号：6
不适用
标准规代号：7
方法：规定试验电流法
接触电阻值：≤0.020
标准规代号：6
测量频率：1MHz±200kHz
电容量：≤5pF
方法：C
绝缘电阻值：≥105M0
不适用
温度：-40+100℃
暴露时间：30min
恢复时间：2h
试验电压：见表7
不适用
开始放电电压：见表3、表4
温度：+100℃
持绒时间：96h
方法：C
绝缘缴电阻值：≥10*MQ
开始放电电压：见表6
第1个循环
温度：-40℃
持续时间：96h
TYKAoNrKAca
顺序号
试验项目
开始放电电压
交变湿热
绝缘电阻
接触电阻
绝缘电阻
恒定湿热
绝缘电阻
射频分流电阻
接触电阻
开始放电电压
低气压
开始放电电压
盐霉腐蚀
开始放电电压
绝缘电阻
硫化氢
接触电阻
SJ/T11162-1998
续表8
总规范条款
试验条件和要求
试验电压：见表7
开始放电电压：见表6
其余循环：1次
方法：C
绝缘电阻值：≥10*Ma
试验电压：见表7
方法：规定试验电流法
接触电阻值：≤0.020
标准规代号：6
方法：C
绝缘电阻值：≥10°M0
不带放电器5个样品
试验电压：见表7
持续时间：21d
方法：C
绝缘电阻值：≥10*MO
不适用
方法：规定试验电流法
接触电阻值：≤.0.030
标准规代号：6
试验电压：见表7
开始放电电压：见表6
不带放电器5个样品
试验电压：见表7
试验电压：见表7
开始放电电压：见表6
不适用
持续时间：16h
恢复条件：+55t
恢复时间：4h
开始放电电压：见表6
方法：C
绝缘电阻值：≥10M0
暴露时间：4d
方法：规定试验电流法
接触电阻值：≤0.070
YKAoMYKAa
