【电子行业标准(SJ)】 微波炉用电源变压器

ICS33.120.99
备案号：701—1997
中华人民共和国电子行业标准
SJ/T11132-1997
微波炉用电源变压器
Power transformers for microwave oven1997-09-03发布
1998-01-01实施
中华人民共和国电子工业部
3发布
-YYKAONYKAa

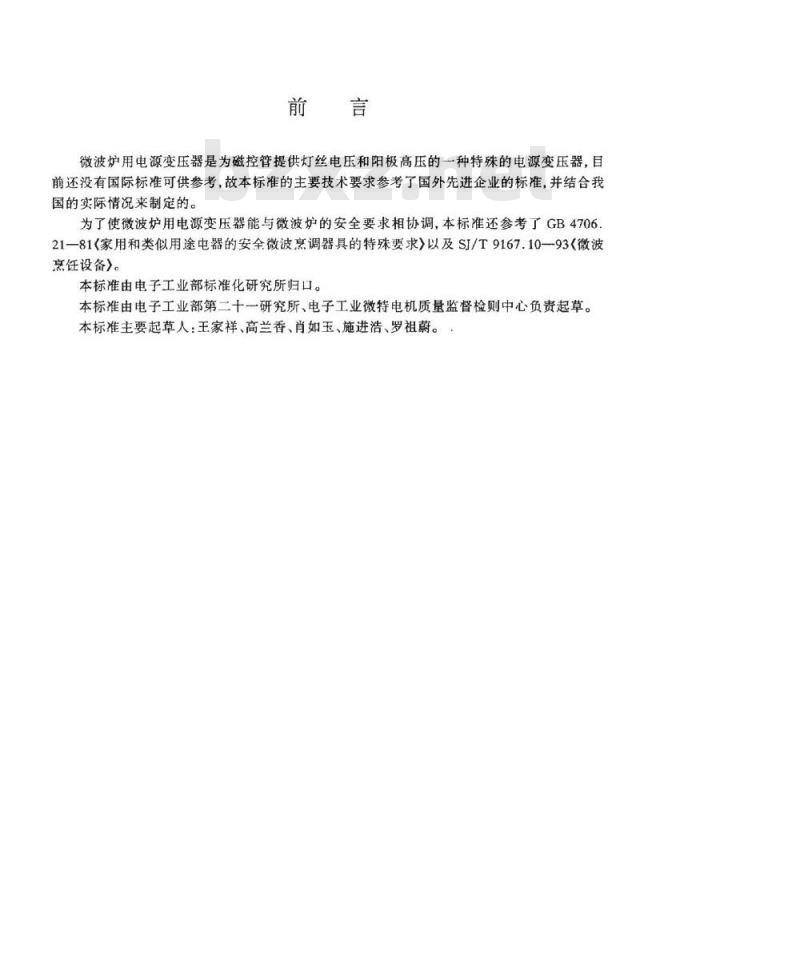

微波炉用电源变压器是为磁控管提供灯丝电压和阳极高压的一种特殊的电源变压器，目前还没有国际标准可供参考，故本标准的主要技术要求参考了国外先进企业的标准，并结合我国的实际情况来制定的。
为了使微波炉用电源变压器能与微波炉的安全要求相协调，本标准还参考了GB470621—81(家用和类似用途电器的安全微波烹调器具的特殊要求》以及SJ/T9167.10-93《微波烹任设备》。
本标准由电子工业部标准化研究所归口。本标准由电子工业部第二十一研究所、电子工业微特电机质量监督检则中心负责起草。本标准主要起草人：王家祥、高兰香、肖如玉、施进浩、罗祖蔚。：YKAoNrKca
1范围
中华人民共和国电子行业标准
微波炉用电源变压器
Powertransformers formicrowave ovenSJ/T11132-1997

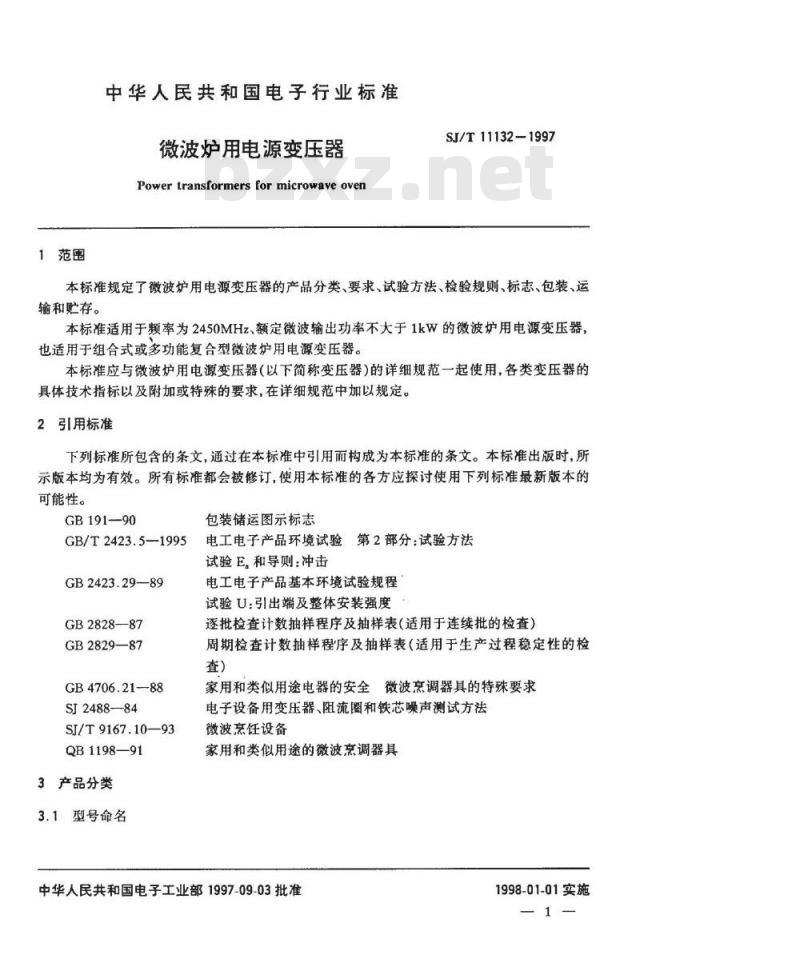

本标准规定了微波炉用电源变压器的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于频率为2450MHz、额定微波输出功率不大于1kW的微波炉用电源变压器，也适用于组合式或多功能复合型微波炉用电源变压器。本标准应与微波炉用电源变压器（以下简称变压器）的详细规范一起使用，各类变压器的具体技术指标以及附加或特殊的要求，在详细规范中加以规定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB191-90
GB/T2423.5-1995
GB2423.29—89
GB2828—87
GB2829—87
GB4706.21-88
SJ2488-—84
SJ/T9167.10—93
QB1198—91
3产品分类
3.1型号命名
包装储运图示标志
电工电子产品环境试验第2部分：试验方法试验E，和导则：冲击
电工电子产品基本环境试验规程试验U：引出端及整体安装强度
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）
家用和类似用途电器的安全微波烹调器具的特殊要求电子设备用变压器、阻流圈和铁芯噪声测试方法微波烹饪设备
家用和类似用途的微波烹调器具中华人民共和国电子工业部1997-09-03批准HYKoNKa
1998-01-01实施
SJ/T11132-1997

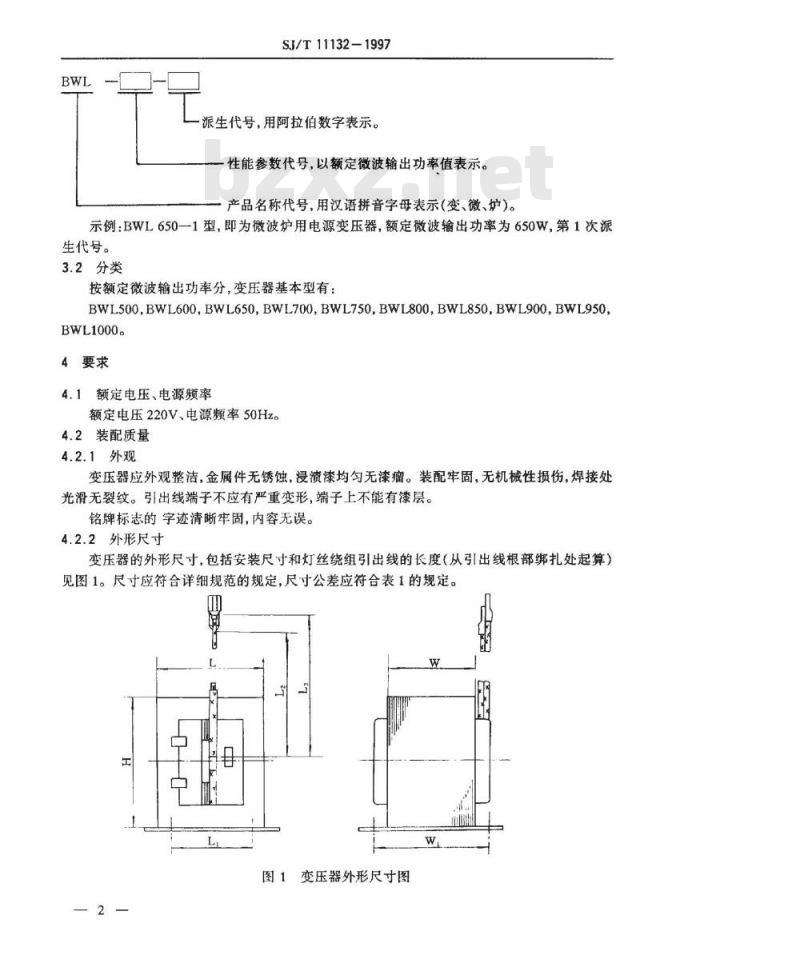

派生代号，用阿拉伯数字表示。性能参数代号，以额定微波输出功率值表示。产品名称代号，用汉语拼音字母表示（变、微、炉）。示例：BWL650一1型，即为微波炉用电源变压器，额定微波输出功率为650W，第1次派生代号。
3.2分类
按额定微波输出功率分，变压器基本型有：BWL500,BWL600.BWL650,BWL700,BWL750,BWL800,BWL850,BWL900,BWL950,BWL1000.
4要求
4.1额定电压、电源频率
额定电压220V、电源频率50Hz。4.2装配质量
4.2.1外观
变压器应外观整洁，金属件无锈蚀，浸渍漆均匀无漆瘤。装配牢固，无机械性损伤，焊接处光滑无裂纹。引出线端子不应有严重变形，端子上不能有漆层。铭牌标志的字迹清晰牢固，内容无误。4.2.2外形尺寸
变压器的外形尺寸，包括安装尺寸和灯丝绕组引出线的长度（从引出线根部绑扎处起算）见图1。尺寸应符合详细规范的规定，尺寸公差应符合表1的规定。国
图1变压器外形尺寸图
YKAONKa
铁芯外形尺寸
4.2.3电路图
SJ/T11132-1997

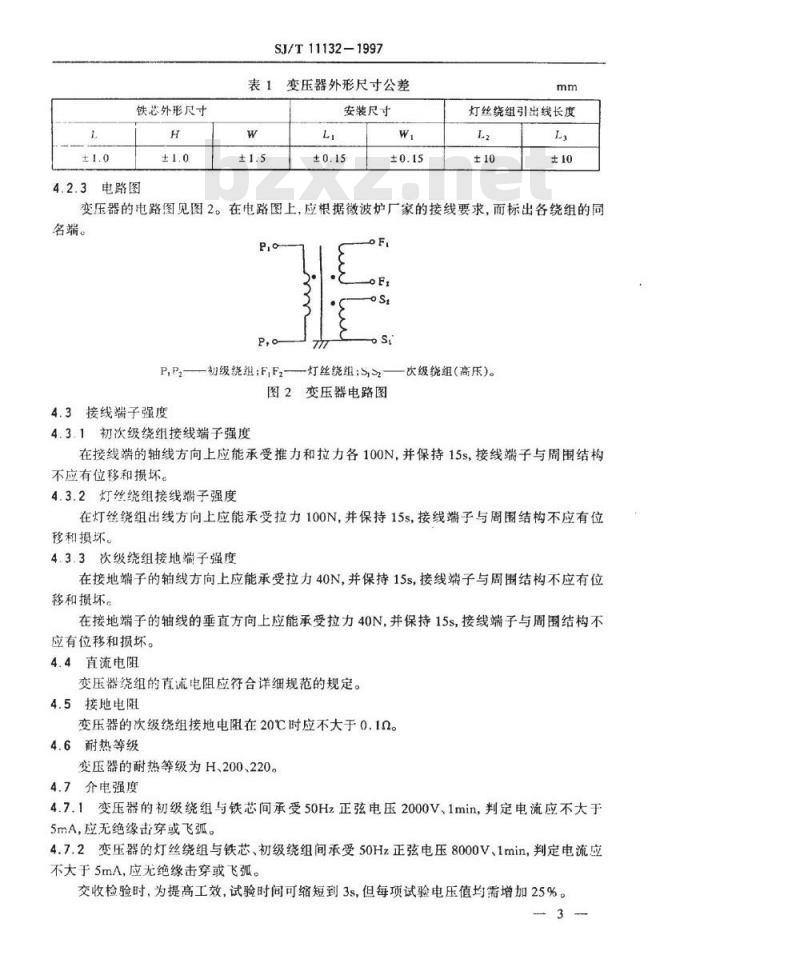

表1变压器外形尺寸公差
安装尺寸
灯丝绕组引出线长度
变压器的电路图见图2。在电路图上，应根据微波炉厂家的接线要求，而标出各绕组的同名端。
—初级绕组；F,F2灯丝绕组；S
图2变压器电路图
4.3接线端子强度
4.3.1初次级绕组接线端子强度
次级绕组（高压）。
在接线端的轴线方向上应能承受推力和拉力各100N，并保持15s，接线端子与周围结构不应有位移和损坏。
4.3.2灯丝绕组接线端子强度
在灯丝绕组出线方向上应能承受拉力100N，并保持15s，接线端子与周围结构不应有位移和损坏。
4.3.3次级绕组接地端子强度
在接地端子的轴线方向上应能承受拉力40N，并保持15s，接线端子与周围结构不应有位移和损坏。
在接地端子的轴线的垂直方向上应能承受拉力40N，并保持15s，接线端子与周围结构不应有位移和损坏。
4.4直流电阻
变压器绕组的直流电阻应符合详细规范的规定。4.5接地电阻
变压器的次级绕组接地电阻在20℃时应不大于0.10。4.6耐热等级
变压器的耐热等级为H、200、220。4.7介电强度
4.7.1变压器的初级绕组与铁芯间承受50Hz正弦电压2000V、1min，判定电流应不大于5mA，应无绝缘击穿或飞弧。
4.7.2变压器的灯丝绕组与铁芯、初级绕组间承受50Hz正弦电压8000V、1min，判定电流应不大于5mA，应无绝缘击穿或飞弧。交收检验时，为提高工效，试验时间可缩短到3s，但每项试验电压值均需增加25%。3
HYKAONKa
4.8绝缘电阻
SJ/T11132-1997
4.8.1在正常气候和高温条件下，变压器初级绕组与铁芯间，灯丝绕组与铁芯、次级绕组间的绝缘电阻均不小于100MQ。
4.8.2在恒定湿热试验后，上述各项绝缘电阻均应不小于10M2。4.9感应电压
当变压器初级绕组上施加400Hz、720V正弦电压时，在次级绕组中及各绕组之间都不应发生击穿或闪络。
4.10绕组同名端
当变压器次级绕组与灯丝绕组的绕向相同时，两绕组的终端互为同名端；当两绕组的绕向相反时，则次级绕组的终端与灯丝绕组的始端互为同名端。4.11空载电流
变压器的空载电流应符合详细规范的规定。4.12空载损耗
变压器的空载损耗应符合详细规范的规定。4.13空载次级高压
变压器的空载次级高压应符合详细规范的规定。4.14空载灯丝电压
变压器的空载灯丝电压应符合详细规范的规定。4.15空载欠压特性
当详细规范有要求时，变压器空载，当输入电压为198V土2V时，其次级高压与4.13测得的次级高压之比应不小于0.92。4.16谐振点输入电压
变压器的谐振点输入电压应符合详细规范的规定。4.17谐振点噪声
变压器在谐振点通电谐振时，在变压器的300mm处，其噪声应不大于40dB（A)。4.18次级短路电流
当详细规范有要求时，变压器的次级短路电流应符合详细规范的规定。4.19微波输出功率
变压器在额定工作情况下，其微波输出功率应为0.95～1.15倍的额定微波输出功率。4.20输入功率下载标准就来标准下载网
变压器在额定工作情况下，其输入功率不大于2倍的微波输出功率。4.21阳极电流
当详细规范有要求时，变压器在额定工作情况下，为磁控管提供的阳极电流稳定值应符合详细规范的规定。
4.22功率因数
变压器在额定工作情况下，功率因数应不低于0.9。4.23负载欠压特性
变压器在额定负载情况下，当输入电压为198V土2V时，其输入功率与4.20测得的输入功率之比应不低于0.75。
4.24重量
HYKAONKa
SJ/T11132-1997
变压器重量应符合详细规范的规定。4.25温升
环境温度为25℃±2℃时，在工作电压为1.06倍额定电压的情况下，变压器绕组温升按耐热等级应分别不高于135K：155K：175K。4.26高温负载
变压器在40℃土2℃的高温条件下，应能连续工作1.5h而无任何异常情况。4.27低温负载
变压器在-10℃±2℃的低温条件下，应能工作0.5h而无任何异常情况。4.28低温贮存
在25℃±2℃的低温下贮存16h后，变压器应符合4.7、4.8和4.9的要求，并能正常工作。
4.29恒定湿热
变压器在40℃±2℃、相对湿度为90%~95%的湿热条件下试验4d后，绝缘电阻均不小于10M，并符合4.7和4.9的要求；而变压器外观应无影响正常工作的锈蚀现象。4.30振动
变压器应能承受表2规定的振动条件。试验后，不应出现零部件松动或结构损坏，并能正常工作。
表2振动条件
颊率范围
10-55-10
4.31冲击
一次扫频时间
总试验时间
变压器应能承受GB2423.5中所规定的相关要求及下列规定冲击条件的试验：a）脉冲波形：采用后峰锯齿波冲击脉冲；b）严酷程度：峰值加速度300m/s?；脉冲持续时间18ms；相应速度变化量2.7m/s。试验后，变压器不应出现零部件松动或结构损坏，并能正常工作。4.32高温贮存
变压器在所具有的耐热等级的温度下贮存24h后，应符合4.7、4.8和4.9的要求，并能正常工作。
4.33寿命
变压器在40℃±2℃的环境下，应能工作0.5h、停机0.5h断续运行15d，应无任何异常情况。
4.34非正常工作
下列故障都认为是与变压器相关的非正常工作条件，一次仅模拟一种故障。a）高压二极管短路；
b）高压电容器短路。
试验持续时间为微波炉中任何一定时器设置的最大整定时间，除非在更少的时间单已获得最终结果。
试验应符合SJ/T9167.10中23和25的规定。5
HYKAONKa
SJ/T11132-1997
试验结果，变压器应无明火或电击现象发生。5试验方法
5.1试验条件
5.1.1正常的试验大气条件
所有试验若无其它规定时，均应在下列气候条件下进行：环境温度
相对湿度
大气压力
5.1.2试验电源
15℃~35℃
45%~75%
86kPa~106kPao
所有试验若无其它规定时，试验电压均指有效值电压。所有试验若无其它规定，均应在下列规定的电源和额定电压下进行：额定电压
电源频率
220V±2.2V
50Hz±0.5Hz
交流电压正弦波波形失真度≤5%。5.1.3测试仪表
电工仪表精度不低于0.5级，静电高压表不低于1.0级，电压表内阻应不低于1000/V。5.1.4试验线路
5.1.4.1空载试验线路见图3
被试变压器
图3空载试验线路图
5.1.4.2负载试验线路见图4
被试变压器
图4负载试验线路图
TYKAoNrKAca
磁控管
5.2装配质量
SJ/T11132-1997
5.2.1目检变压器外观，应符合4.2.1的要求。5.2.2外形尺寸
用游标卡尺检查变压器的外形尺寸，结果应符合4.2.2的要求。5.3接线端子强度
用测力器和详细规范中规定的专用夹具，按GB2423.29中规定的方法进行，结果应符合4.3的要求。
5.4直流电阻
测量前，变压器应在正常气候条件的环境中放置4h，然后用直流电桥分别测量出初、次级绕组的直流电阻。如果环境温度不为20℃，则应按式（1)进行换算：254.5
R20=234.5+t
式中：R20——20℃时的电阻，Q：t-—环境温度，;
R，环境温度为t时测得的电阻，n。直流电阻值应符合详细规范的要求。5.5接地电阻
...(1)
紧接着5.4的试验，用微欧计测量变压器次级绕组的接地电阻。测量时，将端子S1上的漆层及底板测量点处的漆层清除干净，然后测量这两点之间的电阻。如果环境温度不为20℃，则仍按式（1)进行电阻值的换算，其值应符合4.5的要求。5.6介电强度
试验用50Hz正弦高压电源，容量不小于0.5kVA。变压器从1/3试验电压值开始以1000V/s2000V/s的速率升至试验电压值，然后保持全值1min，试验后应无击穿或放电。5.7绝缘电阻
用500V兆欧表测量变压器绕组与铁芯、绕组与绕组间的绝缘电阻值，其值应符合4.8的要求。
5.8感应电压
用400Hz正弦高压电源，容量不小于1kVA。试验时按GB4706.21中16.102所规定方法对变压器的初级绕组施加720V电压，15s，试验后应符合4.9要求。5.9绕组同名端
目视判别变压器次级绕组与灯丝绕组的绕制方向，然后按4.10的规定判定绕组的同名端。
5.10空载电流
按图3接线，合上K，变压器施加额定电压，读取电流表值即为空载电流，其值应符合详细规范的要求。
5.11空载损耗
按图3接线，合上K2，变压器施加额定电压，读取瓦特表值即为空载损耗，其值应符合详细规范的要求。
5.12空载次级高压
按图3接线，合上K，、Kz、K。合向kV表，变压器施加额定电压，读取kV表值即为空载次7-
YKAOMrKAca
级高压，其值应符合详细规范的要求。5.13空载灯丝电压
SJ/T11132—1997
按图3接线，合上Kl、K2、K3.变压器施加额定电压，读取灯丝绕组电压表值，即为空载灯丝电压，其值应符合详细规范的要求。5.14空载欠压特性
按图3接线，合上Ki.Kz.K合向kV表，变压器施加198V±2V电压，读取kV表值，其高压值与5.12的高压值之比应符合4.15的要求。5.15谐振点输入电压
按图3接线，合上K、K.合向谐振电容C（其值由详细规范规定），变压器施加电压由零值缓慢上升，使电流表读数上升至最大值后下降，然后继续上升电压，使电流表读数降至最小值时，变压器郎处在谐振状态，此时，施加的电压即为谐振点输入电压，其值应符合详细规范的要求。
5.16谐振点噪声
试验应在消音室中进行，将变压器置于防震平板上，按5.15的方法，使变压器处于谐振状态，在距变压器最大侧面一边中心点的300mm处测试谐振点的噪声，其噪声应不大于40dB(A)。
测试方法、测试环境鉴定和声级计算均按SJ2488的规定进行。5.17次级短路电流
按图3接线，合上K1，K2.K合向电流表A，变压器施加额定电压，读取电流表值即为次级短路电流（试验须在15s内完成），其值应符合详细规范的要求。5.18微波输出功率
5.18.1试验气候条件：
环境温度
相对湿度
大气压力
20℃±2℃
45%~75%
86kPa~106kPa
5.18.2变压器所有负载试验都在微波炉上进行。试验所用微波炉应为标准微波炉，即炉内影响变压器的技术性能指标的各元器件参数与标称值之差应小于0.5%。额定负载为1000g±5g饮用水。
5.18.3试验按图4接线，合上Kj、Kz、K，试验电压为额定电压。5.18.4其余各项要求及试验方法均按QB1198中5.2.1的规定进行。测得的微波输出功率应符合4.19的要求。5.19输入功率
按图4接线，微波炉内放入额定负载的水，合上K2、Ks，炉子施加额定电压，变压器进行负载试验，在试验结束前10s，读取输入功率值，其值应符合4.20的要求。5.20阳极电流
按图4接线，合上K、K2，变压器按5.19的方法进行负载试验，在炉子工作25min后，读取毫安表的稳定电流值，其值应符合4.21的要求。5.21功率因数
按图4接线，合上Ks，变压器按5.19的方法进行负载试验，在读取输入功率的同时，读取输人电流，功率因数由式（2）确定，并应符合4.22的要求。8
TYKAoMrKAca
式中：cosd
一功率因数：
Pr—输入功率，W；
U—额定电压，V：
I——输入电流，A。
5.22负载欠压特性
SJ/T11132-1997
按图4接线，变压器按5.19的方法进行试验，施加的工作电压为198V土2V，测得的输入功率与5.19测得的输入功率之比应符合4.23的要求。5.23重量
用感量不低于1%的衡器秤取变压器的重量，其值应符合4.24的要求。5.24温升
试验在25℃2℃的环境中进行，试验前将装机的被试变压器在该环境中预置4h后，测量初、次级绕组的电阻。微波炉在额定负载下施加1.06倍的额定电压，炉子工作一段时间）后，打开炉门1min进行换水，再工作一段时间，再打开炉门1min，再换水，依此循环往复试验累计工作时间为15h，试验结束后在10s内测量绕组的电阻，温升由式（4）求出，其值应符合4.25的要求。
R-Rl(234.5 +1)-(t2-t1)
式中：9绕组温升，K；
R，一试验开始时的绕组电阻，α；R2—试验结束时的绕组电阻，Q：t一试验开始时的环境温度，；
t2——试验结束时的环境温度，℃。5.25高温负载
.（4）
将装有被试变压器的微波炉置于40℃土2℃的环境中，炉内放入3000g饮用水，变压器应连续工作1.5h，并符合4.26的要求。1）此时间可由经验公式(3)来确定：9000（时间取整）
式中：T
炉子每段工作时间，min；
P2—额定微波输出功率，W。
YKAONKa
5.26低温负载
SJ/T11132—1997
在装有被试变压器的微波炉内放入1000g的饮用水，不接电源，但将炉子的开关置于启动位置，放入试验箱内，在不使炉子凝露的条件下，使箱温以室温以不大于1C/min的速率降至一10℃±2℃，保持30min后，炉子接通电源，此时变压器应能工作30min，并符合4e27的要求。
5.27低温贮存
紧接5.26试验后，切断炉子电源，箱温以不大于1℃/min的速率继续降至-25℃±2℃，保持16h，然后箱温逐渐升至25℃土2℃，再保持16h，炉子接通电源，变压器应能正常工作，并符合4.28的要求。
5.28恒定湿热
将变压器放置在湿热箱内进行试验，试验结束时取出变压器，在10min内进行4.7、4.8和4.9的试验，试验后应符合4.29的要求。5.29振动
将变压器按工作状态位置紧固在振动试验台上，分别在水平和垂直方向上依次按表2所列的参数进行试验，试验后应符合4.30的要求。5.30冲击
将变压器按工作状态位置紧固在冲击机上，按GB2423.5和4.31所规定的冲击条件和方法，分别在三个互相垂直轴线的每个方向上连续冲击三次（总共18次），试验后应符合4.31要求。
5.31高温贮存
将变压器放置在试验箱内，箱温以不大于1C/min的速率按耐热等级相应升至180℃土2℃，200℃±2℃，220℃±2℃，保持24h，然后取出变压器恢复到常温后，分别进行4.7、4.8和4.9的试验，试验后应符合4.32的要求。5.32寿命
将装有被试变压器的微波炉置于40℃2℃的环境中，炉内放入2000g饮用水，炉子在额定电压下工作0.5h后打开炉门，停机0.5h，更换水，再工作0.5h，再打开炉门，停机0.5h，再更换水…..…，如此循环往复，累计断续工作15d，试验后应符合4.33的要求。5.33非正常工作
将装有被试变压器的微波炉按4.34的要求取一种故障模拟，在炉内放入额定负载的水然后施加额定电压进行非正常工作，试验持续时间按4.34的规定，试验后应符合4.34的要求。
6检验规则
6.1检验分类
变压器的检验分为定型检验、交收检验和例型检验。6.2定型检验项目及规则
6.2.1新产品研制或新产品试制投产时应进行定型检验。6.2.2定型检验项目、基本顺序及样机编号参照表3由各类变压器的详细规范规定。6.2.3定型检验的样机应通过全部检验项目。定型检验不合格必须分析原因，采取纠正措施后，重新提供样机进行试验，直至定型检验合格为止。10
YYKAONKAa
