【电子行业标准(SJ)】 半导体集成电路 ＨＴＬ电路测试方法的基本原理

UDC621.382.049.75-181.4:621.317.08C
中华人民共和国国家标准
GB3440--82
SJ/T10736-96
半导体集成电路HTL电路
测试方法的基本原理
General principles of measuring methodsof HTL circuits for semiconductor integrated circuits1982-12-31发布
国家标准局
TTTKKAca
1983-10-01实施
中华人民共和国国家标准
半导体集成电路HTL电路
测试方法的基本原理
General principles of measuring methodsof HTL circuits for semiconductor integrated circuitsUDC621.382.049
.75-181.4wwW.bzxz.Net
:621.317.08
GB3440—82
本标准规定了半导体集成电路HTL电路（以下简称器件）静态参数和动态参数测试方法的基本原理。
本标准是参考国际电工委员会（IEC）147一2《半导体器件和集成电路测试方法的基本原理制订的。
若无特殊说明，本标准涉及的逻辑均为正逻辑。1总的要求
1.1若无特殊说明，测试期间，环境或参考点温度偏离规定值的范围应符合器件详细规范的规定。1.2测试期间，应避免外界干扰对测试精度的影响。测试设备引起的测试误差应符合器件详细规范的规定。
1.3测试期间，施于被测器件的电源电压应在规定值的土1%以内。施于被测器件的其它电参量的精度应符合器件详细规范的规定。1.4被测器件与测试系统连接或断开时，不应超过器件的使用极限条件。1.5除了被测器件的功能是由参数测试来证实外，在静态参数测试和动态参数测试前应进行功能测试。
2静态参数测试
2.1输出高电平电压VoH
2.1.1定义
输人端在施加规定的电平下，使输出端为逻辑高电平H时的电压。2.1.2测试原理图

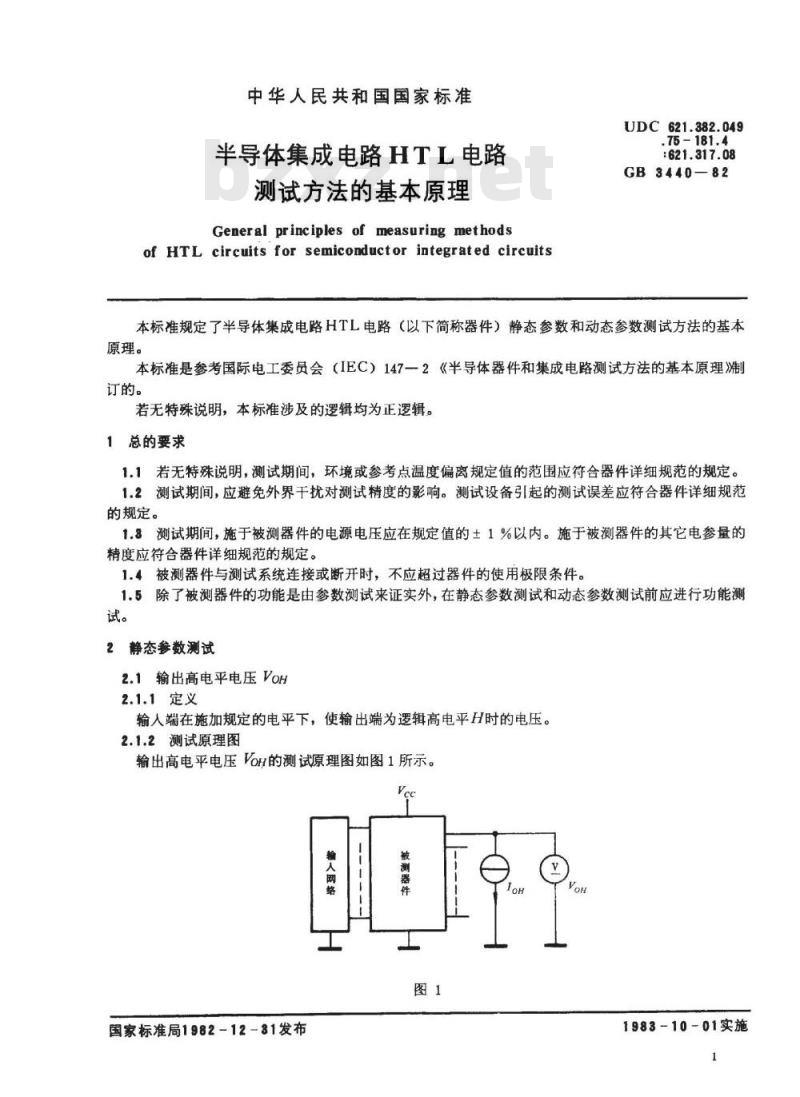

输出高电平电压VoH的测试原理图如图1所示。Vec
人网络
国家标准局1982-12-31发布
1983-10-01实施
YYKAONTKa
2.1.3测试条件
GB3440—82
测试期间，下列测试条件应符合器件详细规范的规定。环境温度TAI
电源电压Vcc;
输人端施加的电平；
输出端负载电流IoH。
2.1.4测试程序
2.1.4.1在器件详细规范规定的环境温度TA下，将被测器件接入测试系统中。2.1.4.2
电源电压Vcc调到器件详细规范规定的电压值。2.1.4.3输入端施加器件详细规范规定的电平。被测输出端抽出器件详细规范规定的负载电流loH；其余输出端开路。2.1.4.4
2.1.4.5在被测输出端测得输出高电平电压VoH。按本标准第2.1.4.3项至2.1.4.5项规定，分别测试每个输出端。2.1.4.6
2.2输出高电平电压（扩展端）VoHX2.2.1定义
有扩展端的门电路，扩展端和输人端在施加规定的条件下，使输出端为逻辑高电平H时的电压。2.2.2测试原理图

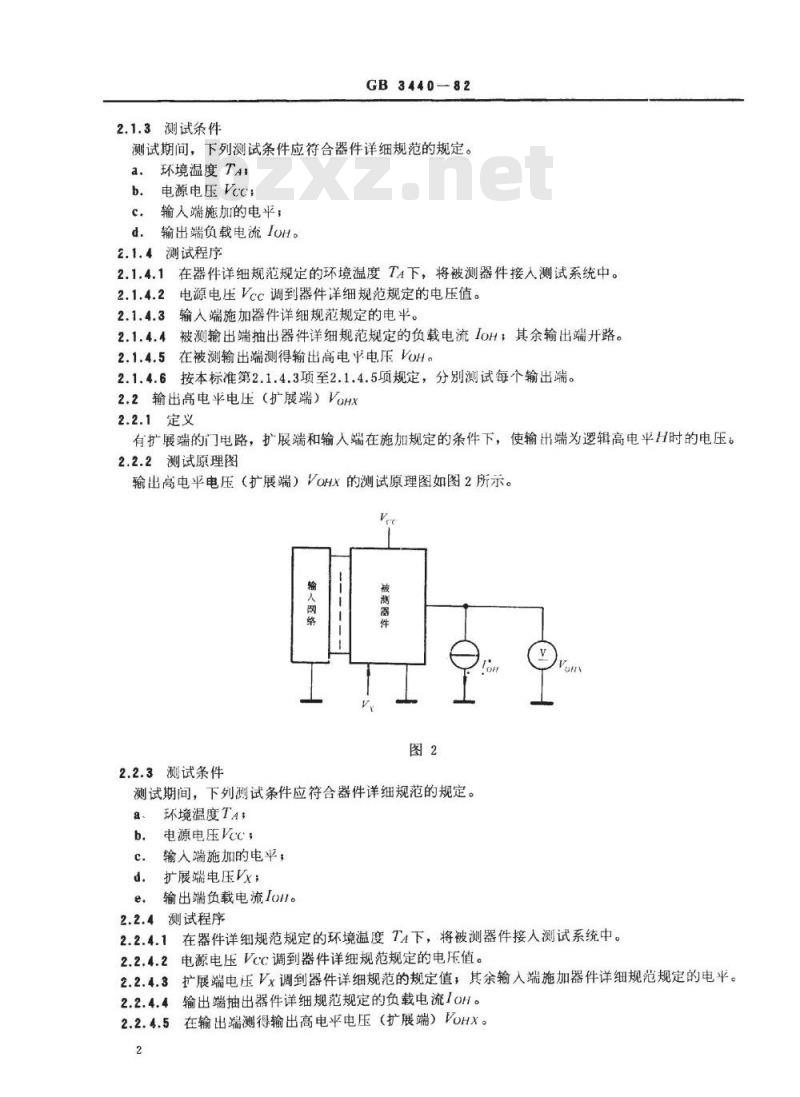

输出高电平电压（扩展端）VoHX的测试原理图如图2所示。Vee
人网务
2.2.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a.
环境温度TA：
电源电压VcC
输人端施加的电平，
扩展端电压Vx；
输出端负载电流loll。
2.2.4测试程序
2.2.4.1在器件详细规范规定的环境温度TA下，将被测器件接人测试系统中。2.2.4.2电源电压Vcc调到器件详细规范规定的电压值。2.2.4.3扩展端电压Vx调到器件详细规范的规定值；其余输入端施加器件详细规范规定的电平。2.2.4.4输出端抽出器件详细规范规定的负载电流IoH。2.2.4.5在输出端测得输出高电平电压（扩展端）VoHX。2
YYKAONYKCa
2.3.输出低电平电压Vol.
2.3.1定义
GB3440--82
输人端在施加规定的电平下，使输出端为逻辑低电平L时的电压。2.3.2测试原理图

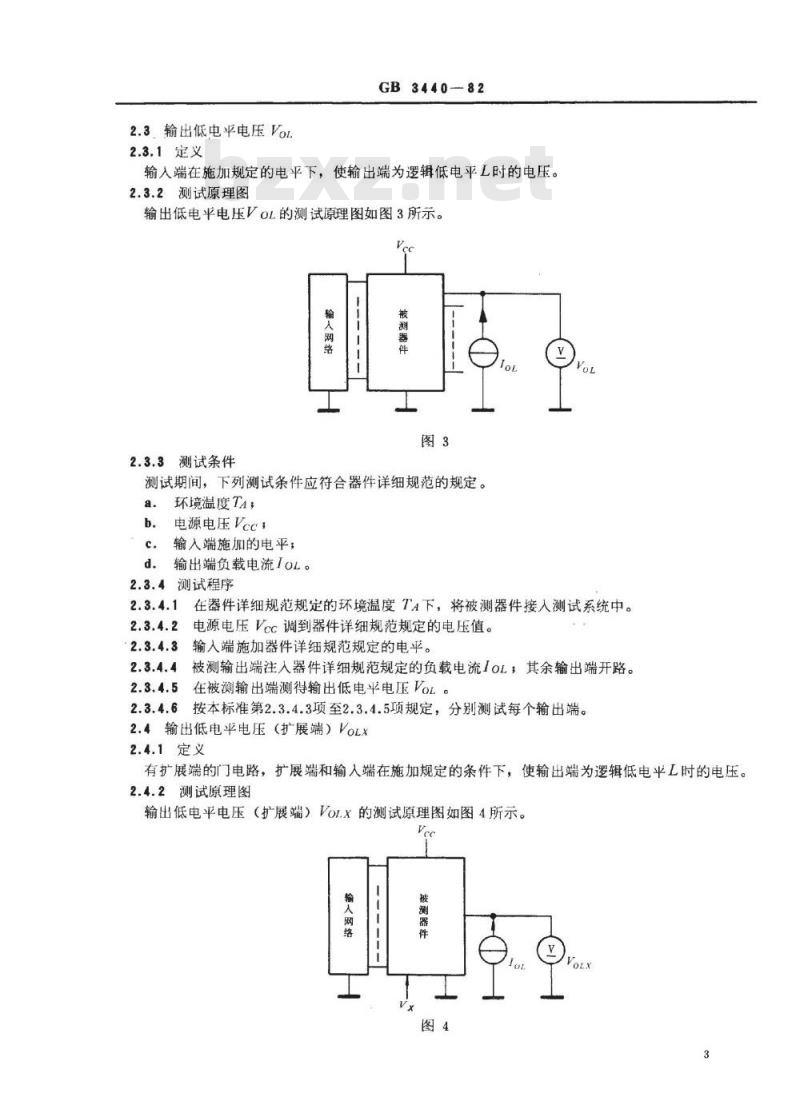

输出低电平电压VOL的测试原理图如图3所示。ec
输人网络
2.3.3测试条件
湖器件
测试期间，下列测试条件应符合器件详细规范的规定。a.
环境温度TA：
b.电源电压Vcc
c。输入端施加的电平；
d.输出端负载电流IoL。
2.3.4测试程序
在器件详细规范规定的环境温度TA下，将被测器件接人测试系统中。2.3.4.1
2电源电压Vcc调到器件详细规范规定的电压值。2.3.4.2
2.3.4.3输入端施加器件详细规范规定的电平。2.3.4.4被测输出端注入器件详细规范规定的负载电流1oL，其余输出端开路。2.3.4.5在被测输出端测得输出低电平电压VoL。2.3.4.6按本标准第2.3.4.3项至2.3.4.5项规定，分别测试每个输出端。2.4输出低电平电压（扩展端）VoLx2.4.1定义
有扩展端的门电路，扩展端和输人端在施加规定的条件下，使输出端为逻辑低电半L时的电压。2.4.2测试原理图
输出低电平电压（扩展端）Vol.X的测试原理图如图4所示。输人网络
被测器
YYKAONYKCa
2.4.3测试条件
GB3440—82
测试期间，下列测试条件应符合器件详细规范的规定。环境温度TA
电源电压Vcc
输入端施加的电平；
扩展端电压Vx；
输出端负载电流lOL。
2.4.4测试程序
2.4.4.1在器件详细规范规定的环境温度TA下，将被测器件接入测试系统中。2.4.4.2电源电压Vcc调到器件详细规范规定的电压值。2.4.4.3扩展端电压Vx调到器件详细规范的规定值：其余输入端施加器件详细规范规定的电平。输出端注人器件详细规范规定的负载电流IOL。2.4.4.4
2.4.4.5在输出端测得输出低电平电压（扩展端）VoLX。2.5扩展器正向电压VF
2.5.1定义
输入端和扩展端在施加规定的条件下，使扩展器导通时的电压。2.5.2测试原理图

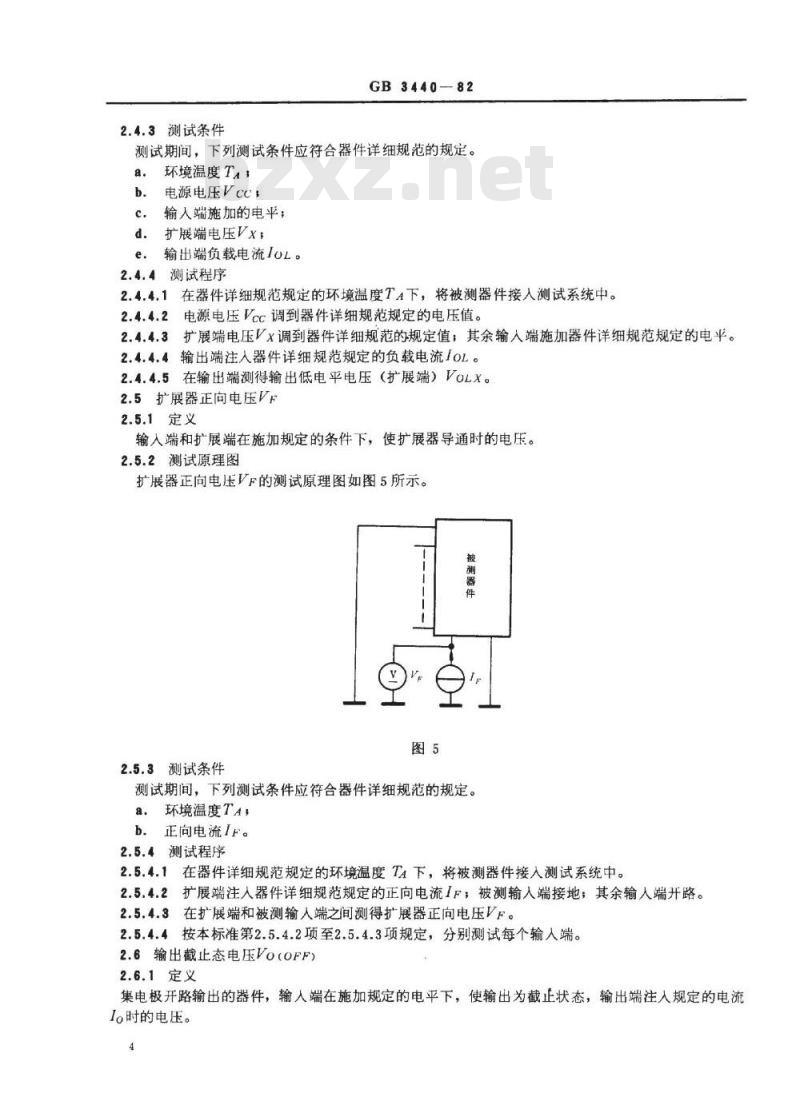

扩展器正向电压VF的测试原理图如图5所示。被
2.5.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a.环境温度TA，
b.正向电流IF。
2.5.4测试程序
2.5.4.1在器件详细规范规定的环境温度TA下，将被测器件接入测试系统中。2.5.4.2扩展端注人器件详细规范规定的正向电流1F，被测输人端接地；其余输入端开路。2.5.4.3在扩展端和被测输人端之间测得扩展器正向电压VF。2.5.4.4按本标准第2.5.4.2项至2.5.4.3项规定，分别测试每个输人端。2.6输出截止态电压Vo（OFF)
2.6.1定义
集电极开路输出的器件，输人端在施加规定的电平下，使输出为截止状态，输出端注入规定的电流l。时的电压。
YYKAONYKCa
2.6.2测试原理图
GB3440-82
输出截止态电压Vo（OFF）的测试原理图如图6所示。Vee
输人网络
2.6.3测试条件
嵌测器件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度TA；
b.电源电压Vcc
c：输人端施加的电平，
输出端电流10。
2.6.4测试程序
2.6.4.1在器件详细规范规定的环境温度T4下，将被测器件接人测试系统中。2.6.4.2
电源电压Vcc调到器件详细规范规定的电压值。输人端施加器件详细规范规定的电平。2.6.4.3
被测输出端注人器件详细规范规定的电流1o，其余输出端开路。2.6.4.4
2.6.4.5在被测输出端测得输出截止态电压Vo(OFF)。2.6.4.6按本标准第2.6.4.3项至2.6.4.5项规定，分别测试每个输出端。2.7输人高电平电流IIH
2.7.1定义
输人端在施加规定的高电平电压VIH时流人器件的电流。2.7.2测试原理图
输人高电平电流IIH的测试原理图如图7所示。IiH
人网络
YYKAONTKAa
被测器
2.7.3测试条件
GB3440-82
测试期间，下列测试条件应符合器件详细规范的规定。a环境温度TAs
b.电源电压Vcc1
c.输人高电平电压VIH；
d。输入端施加的电平。
2.7.4测试程序
2.7.4.1在器件详细规范规定的环境温度TA下，将被测器件接人测试系统中。2.7.4.2电源电压VcC调到器件详细规范规定的电压值。2.7.4.3被测输入端输人高电平电压V1H调到器件详细规范规定的电压值，其余输入端施加器件详细规范规定的电平。
2.7.4.4输出端开路。
2.7.4.5在被测输入端测得输入高电平电流IIH。2.7.4.6按本标准第2.7.4.3项至2.7.4.5项规定，分别测试每个输人端。2.8输人低电平电流1L
2.8.1定义
输入端在施加规定的低电平电压V儿L时流出器件的电流。2.8.2测试原理图
输入低电平电流IIⅡL的测试原理图如图8所示。n
2.8.3测试条件
每人周
测试期间，下列测试条件应符合器件详细规范的规定。a.环境温度TA:
b.电源电压Vcc;
c.输人低电平电压V儿；
d．输人端施加的电平。
2.8.4测试程序
2.8.4.1在器件详细规范规定的环境温度TA下，将被测器件接入测试系统中。2.8.4.2电源电压Vcc调到器件详细规范规定的电压值。2.8.4.3被测输入端输入低电平电压V儿调到器件详细规范规定的电压值，其余输人端施加器件详细规范规定的电平。
2.8.4.4输出端开路。
2.8.4.5在被测输人端测得输人低电半电流1IL。6
YYKAONYKCa
GB3440-82
2.8.4.6按本标准第2.8.4.3项至2.8.4.5项规定，分别测试每个输人端。2.9扩展器反向电流IR
2.9.1定义
输入端和扩展端在施加规定的条件下，使扩展器截止时的电流。2.9.2测试原理图
扩展器反向电流1R的测试原理图如图9所示。被
测器件
2.9.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度TA；
b.反向电压VR。
2.9.4测试程序
2.9.4.1在器件详细规范规定的环境温度T下，将被测器件接入测试系统中。2.9.4.2扩展端接地；被测输入端反向电压VR调到器件详细规范的规定值；其余输人端开路。2.9.4.3在被测输人端测得扩展器反向电流1R。2.9.4.4按本标准第2.9.4.2项至2.9.4.3项规定，分别测试每个输人端。2.10输出短路电流los
2.10.1定义
输入端在施加规定的电平下，使输出为逻辑高电平H时输出端对地短路的电流。2.10.2测试原理图
输出短路电流Ios的测试原理图如图10所示。Wes
人网络
测试条件
被测器件
YYKAONTKa
GB3440-82
测试期间，下列测试条件应符合器件详细规范的规定。环境温度TA$
电源电压Vcc!
输入端施加的电平。
2.10.4测试程序
在器件详细规范规定的环境温度TA下，将被测器件接人测试系统中。电源电压VcC调到器件详细规范规定的电压值。输人端施加器件详细规范规定的电平。2.10.4.3
2.10.4.4被测输出端对地短路；其余输出端开路。在被测输出端测得输出短路电流Ios。2.10.4.5
2.10.4.6按本标准第2.10.4.3项至2.10.4.5项规定，分别测试每个输出端。2.10.5注意事项
每次测试的时间应小于1秒钟。
2.11输出截止态电流1o(OFF)
2.11.1定义
集电极开路输出的器件，输入端在施加规定的电平使输出为截止状态下，输出端施加规定的电压Vo时，流人器件的电流。
2.11.2测试原理图
输出截止态电流Io（OFF）的测试原理图如图11所示。1o(oPF)
人网络
2.11.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a.环境温度TA
电源电压Vcc
输人端施加的电平，
输出端电压%。
测试程序
在器件详细规范规定的环境温度TA下，将被测器件接入测试系统中。电源电压Vcc调到器件详细规范规定的电压值。输入端施加器件详细规范规定的电平。被测输出端施加器件详细规范规定的电压Vo，其余输出端开路。在被测输出端测得输出截止态电流1o(OFF）。2.11.4.6按本标准第2.11.4.3项至2.11.4.5项规定，分别测试每个输出端。2.12电源电流Icc
YYKAONTKAa
2.12.1定义
GB3440—82
输人端在施加规定的电平下，经电源端流入器件的电流。2.12.2测试原理图
电源电流Icc的测试原理图如图12所示。被
2.12.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度TA;
b.电源电压Vcc:
输人端施加的电平。
测试程序
在器件详细规范规定的环境温度TA下，将被测器件接人测试系统中。2.12.4.1
电源电压Vcc调到器件详细规范规定的电压值。2.12.4.2
输人端施加器件详细规范规定的电平。输出端开路。
2.12.4.5在电源端测得电源电流Icc。2.13输出高电平时电源电流IcCH2.13.1定义
输人端在施加规定的电平下，使输出端为逻辑高电平H时，经电源端流人器件的电流。2.13.2测试原理图
输出高电平时电源电流|cCH的测试原理图如图13所示。输人网络
YYKAONYKCa
3测试条件
GB3440—82
测试期间，下列测试条件应符合器件详细规范的规定。环境温度TA；
b.电源电压Vcc;
输人端施加的电平。
2.13.4测试程序
2.13.4.1在器件详细规范规定的环境温度TA下，将被测器件接人测试系统中。2.13.4.2
电源电压Vcc调到器件详细规范的规定值。2.13.4.3
输人端施加器件详细规范规定的电平。2.13.4.4
输出端开路。
在电源端测得输出高电平时电源电流IcCH。2.14输出低电平时电源电流IcCL2.14.1
输入端在施加规定的电平下，使输出端为逻辑低电平L时，经电源端流入器件的电流。2.14.2测试原理图
输出低电平时电源电流IcCL的测试原理图如图14所示。输
2.14.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度TA；
电源电压Vcc
输人端施加的电平。
测试程序
在器件详细规范规定的环境温度TA下，将被测器件接人测试系统中。电源电压VcC调到器件详细规范规定的电压值。输人端施加器件详细规范规定的电平。2.14.4.4
输出端开路。
在电源端测得输出低电平时电源电流IccL。2.14.4.5
3动态参数测试
3.1输出脉冲宽度two
YYKAONTKAa
GB3440-82
3.1.1定义
单稳态器件，输入端在施加规定的电平和触发脉冲电压时，输出脉冲电压上升沿和下降沿上两规定的参考电平间的时间。
3.1.2测试原理图
输出脉冲宽度two的测试原理图如图15所示。电源
输人驱动网络
输出脉冲宽度twQ的波形图如图16所示。输出脉冲
双迹示波器
3.1.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度TA；
电源电压Vcc；
输出负载风络
输人端施加的电平，
输人脉冲电压的幅度Vm、频率f、宽度tw、上升时间tr、下降时间tl输出负载；
f.参考电平。
3.1.4测试程序
3.1.4.1在器件详细规范规定的环境温度TA下，将被测器件接人测试系统中。2电源电压Vcc调到器件详细规范的规定值。3.1.4.2
3.1.4.3输人端施加器件详细规范规定的电平和脉冲电压。11
YYKAONTKAa
