UDC621.3.049.75181.4:003.62

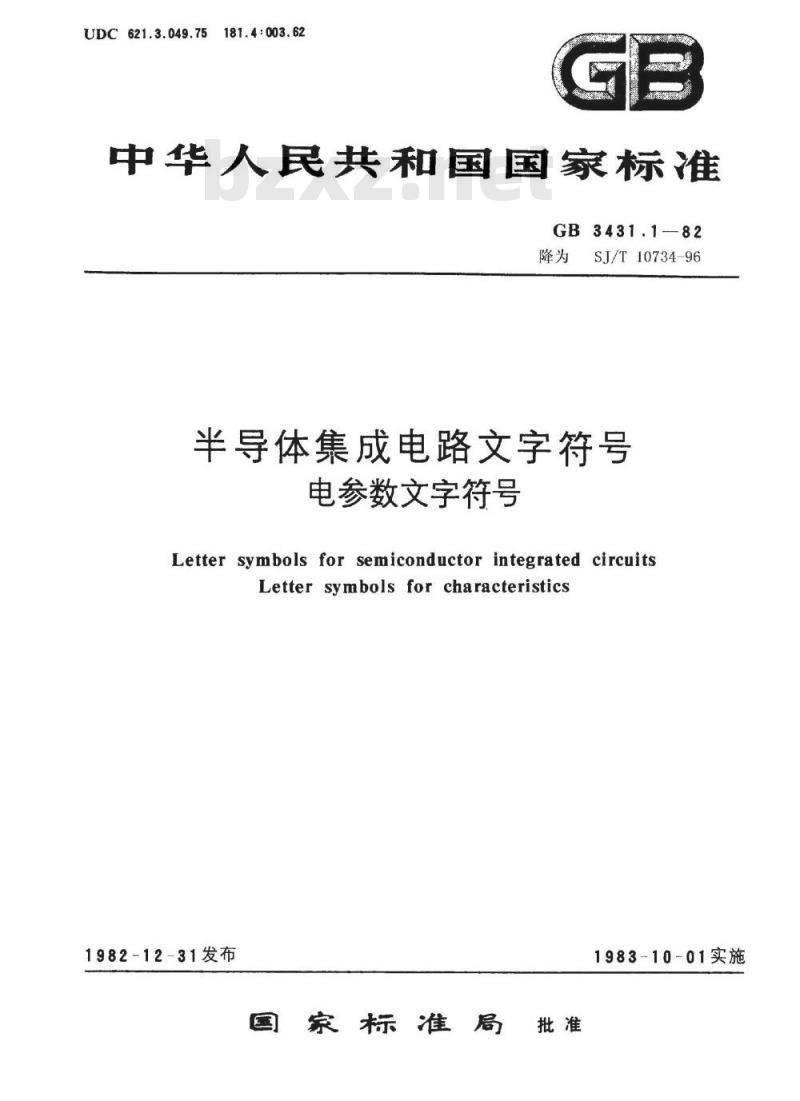

中华人民共和国国家标准
GB3431.1—82
SJ/T10734-96
半导体集成电路文字符号
电参数文字符号
Letter symbols for semiconductor integrated circuitsLetter symbols for characteristics1982-12-31发布
家标准局批准
TTTKKAca
1983-10-01实施

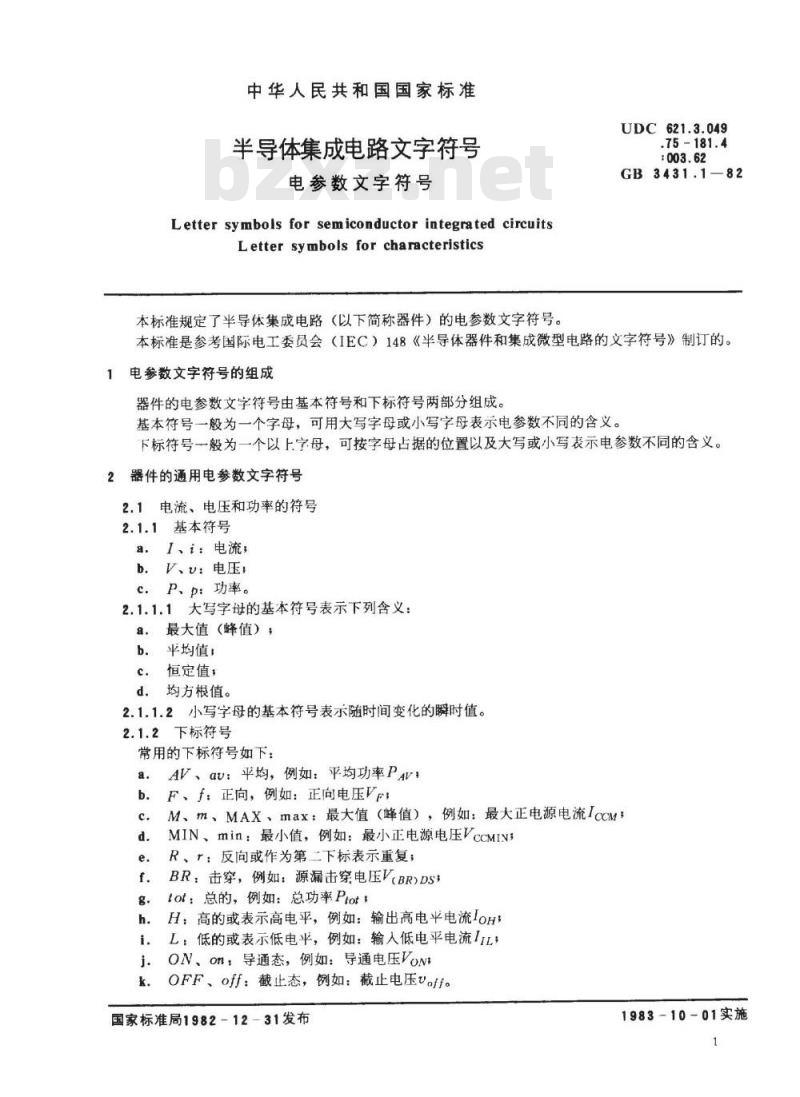

中华人民共和国国家标准
半导体集成电路文字符号
电参数文字符号
Letter symbols for semiconductor integrated circuitsLetter symbols for characteristics本标准规定了半导体集成电路（以下简称器件）的电参数文字符号。UDC621.3.049
.75-181.4
GB3431.1-82
本标准是参考国际电工委员会（IEC）148《半导体器件和集成微型电路的文字符号》制订的。1电参数文字符号的组成
器件的电参数文字符号由基本符号和下标符号两部分组成。基本符号一般为一个字母，可用大写字母或小写字母表示电参数不同的含义。下标符号一般为一个以上字母，可按字母占据的位置以及大写或小写表示电参数不同的含义。2器件的通用电参数文字符号
2.1电流、电压和功率的符号
2.1.1基本符号
I、：电流；
V、V：电压，
P、：功率。
大写字母的基本符号表示下列含义：最大值（峰值），
平均值：
恒定值；
均方根值。
2.1.1.2小写字母的基本符号表示随时间变化的瞬时值。下标符号
常用的下标符号如下：
AV、aU：平均，例如：平均功率PAVF、f：正向，例如：正向电压VeM、m、MAX、max：最大值（峰值），例如：最大正电源电流IccMMIN、min：最小值，例如：最小正电源电压VccMIVsR、r：反向或作为第二下标表示重复；BR：击穿，例如：源漏击穿电压V(BR)DStot：总的，例如：总功率Ptot！H：高的或表示高电平，例如：输出高电平电流IoHL：低的或表示低电平，例如：输人低电平电流IIL，ON、on：导通态，例如：导通电压VoN3OFF、off：截止态，例如：截止电压uoff。国家标准局1982-12-31发布
YYKAONYKCa
1983-10-01实施
GB3431.1—82

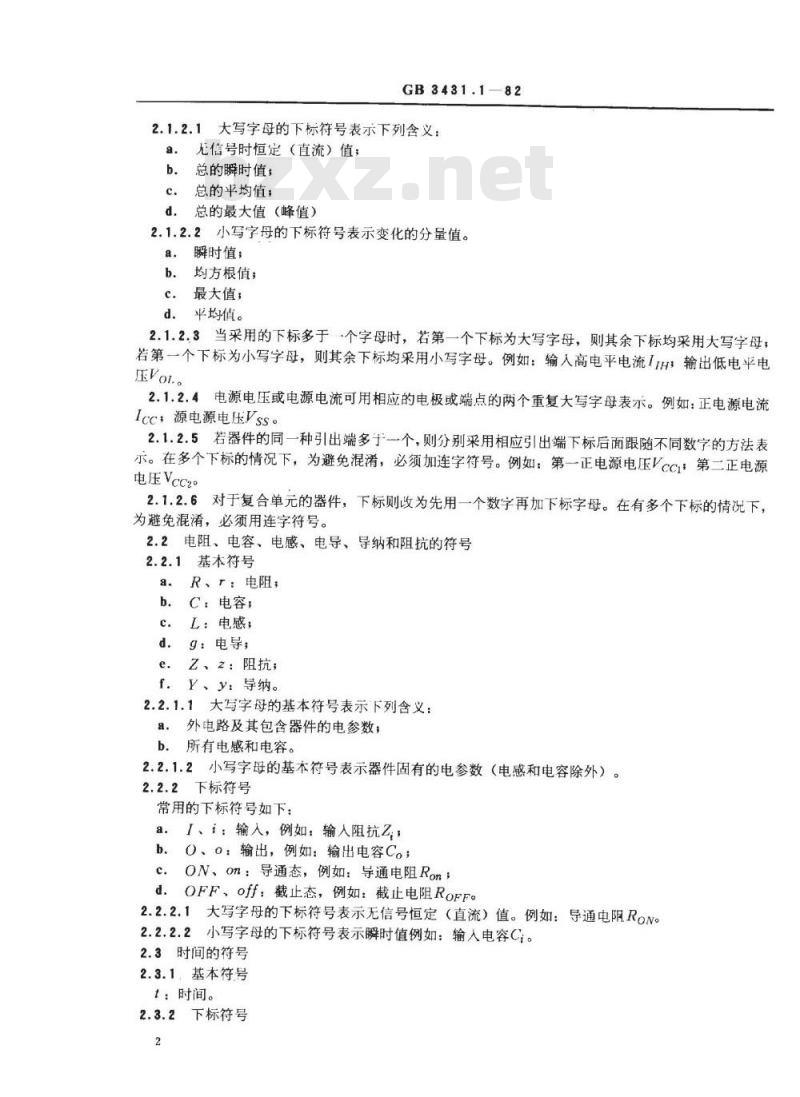

2.1.2.1大写字母的下标符号表示下列含义：无信号时恒定（直流）值；
总的瞬时值；
总的平均值：
总的最大值（峰值）
2.1.2.2小写字母的下标符号表示变化的分量值。瞬时值：
b。均方根值；
c.最大值，
d.平均值。
2.1.2.3当采用的下标多于个字母时，若第一个下标为大写字母，则其余下标均采用大写字母，若第一个下标为小写字母，则其余下标均采用小写字母。例如：输人高电平电流1IH，输出低电平电压Vol.。
2.1.2.4电源电压或电源电流可用相应的电极或端点的两个重复大写字母表示。例如：正电源电流Icc，源电源电压Vss。
2.1.2.5若器件的同一种引出端多于个，则分别采用相应引出端下标后面跟随不同数字的方法表示。在多个下标的情况下，为避免混淆，必须加连字符号。例如：第一正电源电压VcC，第二正电源电压Vcc2。
2.1.2.6对于复合单元的器件，下标则改为先用一个数字再加下标字母。在有多个下标的情况下，为避免混淆，必须用连字符号。2.2电阻、电容、电感、电导、导纳和阻抗的符号2.2.1基本符号
R、r：电阻：
C：电容；
L：电感；
g：电导；
Z、2：阻抗；
f.Y、y导纳。
2.2.1.1大写字母的基本符号表示下列含义：外电路及其包含器件的电参数；a.
b.所有电感和电容。
2.2.1.2小写字母的基本符号表示器件固有的电参数（电感和电容除外）。2.2.2下标符号
常用的下标符号如下：
「、i：输人，例如：输人阻抗Z,a.
O、0：输出，例如：输出电容Co；c.
ON、on：导通态，例如：导通电阻Ron；OFF、off：截止态，例如：截止电阻RoFF。d.
2.2.2.1大写字母的下标符号表示无信号恒定（直流）值。例如：导通电限RoN。2.2.2.2小写字母的下标符号表示瞬时值例如：输人电容Ci。2.3时间的符号
2.3.1，基本符号
t：时间。
2.3.2下标符号
YYKAONYKCa
常用的下标符号如下：
GB3431.1-82

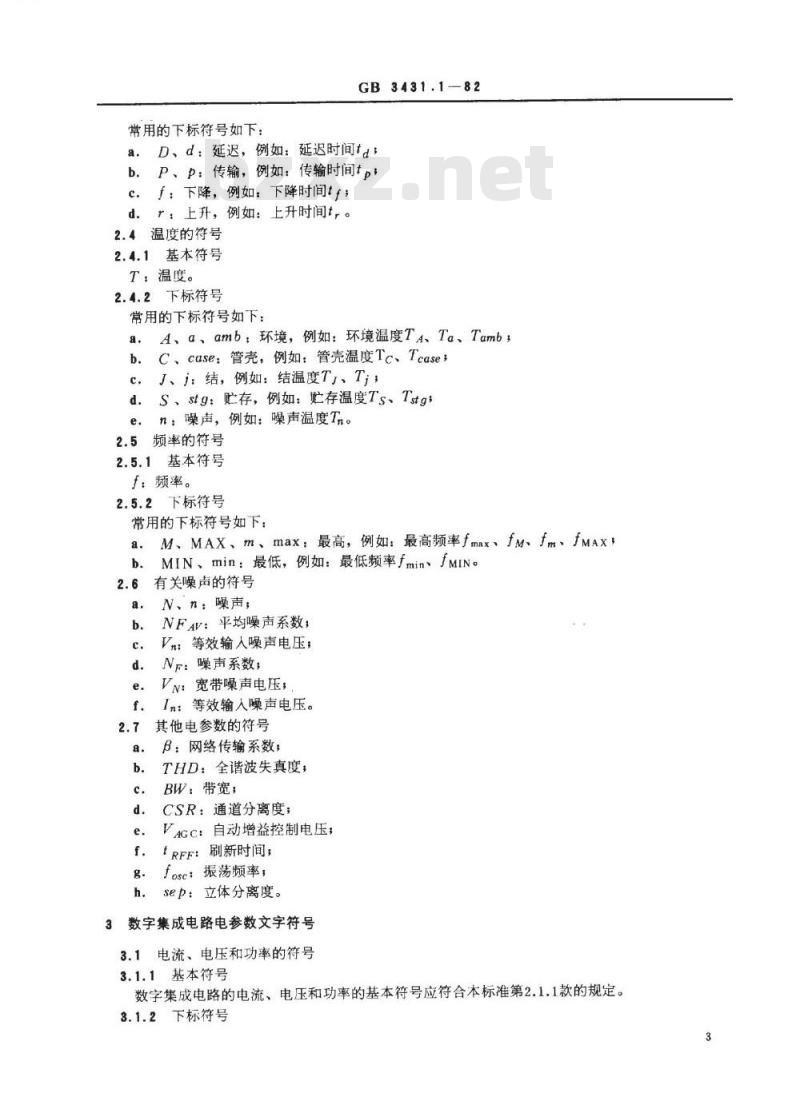

D、d：延迟，例如：延迟时间td；a.
P、p：传输，例如：传输时间tpb.
c．f：下降，例如：下降时间tf，d。r：上升，例如：上升时间t，。2.4温度的符号
2.4.1基本符号
T：温度。
2.4.2下标符号
常用的下标符号如下：
A、a、amb：环境，例如：环境温度TA、Ta、Tamb，a.
C、case：管壳，例如：管壳温度Tc、Tcase；b.
J、j：结，例如：结温度T、Ti
S、stg：贮存，例如：贮存温度Ts、Tstgtd.
n：噪声，例如：噪声温度Tn。
2.5频率的符号
2.5.1基本符号
f：频率。
2.5.2下标符号
常用的下标符号如下：
M、MAX、m、max：最高，例如：最高频率fmax、fM、fm、fMAx，a.
MIN、min：最低，例如：最低频率fmin、fMIN。有关噪声的符号
N、n：噪声，
NFAV：平均噪声系数，
Vn：等效输入噪声电压
NF：噪声系数；
VN：宽带噪声电压：
In：等效输人噪声电压。
其他电参数的符号
β：网络传输系数；
THD：全谐波失真度，
BW：带宽；
CSR：通道分离度；
VAGC：自动增益控制电压；
tRFF：刷新时间；
fosc：振荡频率，
sep：立体分离度。
3数字集成电路电参数文宇符号
3.1电流、电压和功率的符号
3.1.1基本符号
数字集成电路的电流、电压和功率的基本符号应符合本标准第2.1.1款的规定。3.1.2下标符号
YYKAONYKCa
GB3431.1-82
数字集成电路的电流、电压和功率的下标符号除应符合本标准第2.1.2款的规定外，还应符合下列规定。
3.1.2.1第一个下标字母表示测量电参数所在的端点。a.I：输人端；
b.O：输出端。
3.1.2.2第二个下标字母表示在该端点上电压所处的电平范围。H：高电平范围：
b.L：低电平范围。
3.1.2.3第三个下标字母表示该电参数的规定值。a.
A：范围的上限值：
B：范围的下限值。

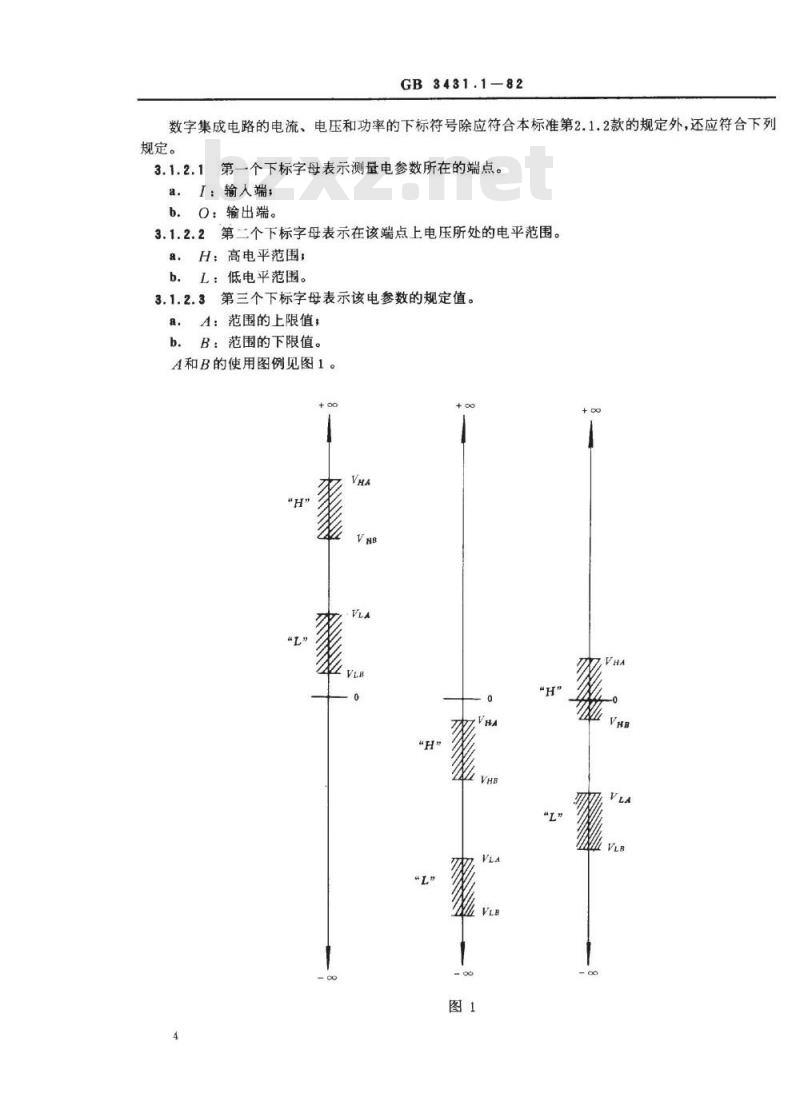

A和B的使用图例见图1。
“H”
“H”
YYKAONTKAa
GB3431.1-82
3.1.2.4若在第一个或第三个下标字母中需要说明该参数是在某外引线端测得的，则将该外引线端功能符号写在下标之后。例如：数据端输人高电平电压VIHD，时钟端输人高电平电压VIH(CP)。3.2时间的符号
3.2.1基本符号
数字集成电路的时间的基本符号应符合本标准第2.3.1款的规定。3.2.2下标符号
数字集成电路的时间的下标符号除应符合本标准第2.3.2款的规定外，还应符合下列规定。3.2.2.1第一个下标字母表示区别不同的开关时间。a.
P、P：传输（时间），例如：传输时间tpD、d：延迟（时间），例如：延迟时间tdb.
T：转换（时间），例如：转换时间tT：c.
S、s：贮存（时间），例如：贮存时间tsd.
W：宽度，例如：脉冲宽度tw。
3.2.2.2第二个和第三个下标字母表示状态的变化。HL：脉冲从高到低状态的变化，例如：高电平到低电平的转换时间tTHL：a.
b。LH：脉冲从低到高状态的变化，例如：低电平到高电平的传输延迟时间tpLH。3.3常用的数字集成电路电参数文字符号常用的数字集成电路电流参数、电压参数、功率参数和其他参数的文字符号见表1至表4。表1数字集成电路电流参数文字符号参
动态电源电流
参考电流（双极型）、衬底电流（MOS型）正电源电流（双极型）
输出高电平时电源电流（双极型）输出低电平时电源电流（双极型）静态电源电流
“漏”电源电流（MOS型）
输出高电平时漏电源电流（MOS型）输出低电平时漏电源电流（MOS型）数据维持电源电流
负电源电流
输出高电平时负电源电流
输出低电平时负电源电流
输人电流
片选端输人电流
输入高电平电流
地址端输入高电平电流
片选端输人高电平电流免费标准bzxz.net
数据端输人高电平电流
读写控制端输人高电平电流
输入低电平电流
YYKAONYKCa
地址端输入低电平电流
片选端输人低电平电流
GB3431.1-82
续表1
数据端输入低电平电流
读写控制端输人低电平电流
负载电流
输出电流
输出高电平电流
输出低电平电流
截止态输出电流
导通态输出电流
输出短路电流
高阻态输出电流
输出高阻态时高电平电流
输出高阻态时低电平电流
参考电流、基准电流
片选端短路电流
“源”电源电流（MOS型）
高阻态泄漏电流
表2数字集成电路电压参数文字符号参
参考电压、衬底电压
漏源击穿电压（MOS型）
栅漏击穿电压（MOS型）
栅源击穿电压（MOS型）
正电源电压（双极型）
“漏”电源电压（MOS型）
数据维持电源电压
负电源电压
输人电压
输人高电平电压
时钟输入高电平电压
输入高电平阅值电压
输入钳位电压
输入低电平电压
时钟输人低电平电压
输人低电平值电压
YYKAONTKa
To(OFF)
V(BR>DS
VCHR)GD
V(BR)GS
ViH(CP)
Viicp)
动态功耗
静态功耗
高电半噪声容限电压
低电平噪声容限电压
输出电压
载止电压
输出高电平电压
输出低电平电压
导通电压
参考电压、基准电压
GB3431.1-82
续表2
“源”电源电压（MOS型）
正向阈值电压
负向阅值电压
滞后电压
最大允许功耗
总功耗
输人电容
负载电容
输出电容
时钟频率
最高I作频率
最低【作频率
扇人数
扇出数
占空比
输人电阻
负载电阻
截止电阻
导通电阻
取数时间
延迟时间
截止延迟时间
导通延迟时间
数字集成电路功率参数文字符号称
数字集成电路其他电参数文字符号表4
YYKAONKACa
tacojf)
td(an)
下降时间
保持时间
平均传输延迟时间
输出由高电平到低电平传输延迟时间输出由高电平到高阻态传输延迟时间输出由低电平到高电平传输延迟时间输出由低电平到高阻态传输延迟时间输出由高阻态到高电半传输延迟时间输出由高阻态到低电平传输延迟时间上升时间
读周期
刷新间隔时间
读写周期
建存时间
建立时间
输出由高电平到低电平的转换时间输出由低电平到高电平的转换时间最大转换时间
脉冲宽度
写周期
高电平脉冲宽度
低电平脉冲宽度
输入阻抗
负载阻抗
输出阻抗
模拟集成电路电参数文字符号
4.1电流、电压和功率的符号
4.1.1基本符号
GB3431.1-82
续表4
模拟集成电路的电流、电压和功率的基本符号应符合本标准第2.1.1款的规定。4.1.2下标符号
模拟集成电路的电流、电压和功率的下标符号除应符合本标准第2.1.2款的规定外，还应符合下列规定。
第一个下标字母表示下列含义：I：输入端，
O：输出端。
第二个下标字母表示下列含义：C、C：共模，例如：共模输人电压Vica.
D、d：差模，例如：差模输出电压VoDH：高电平，例如：输出高电平电压VoHL：低电平，例如：输出低电平电流IoLR、r：范围，例如：输入电压范围VIRS、s：单端，例如：单端输人电压VisO、0：失调，例如：输出失调电流Io0。电阻、电容、电感、电导、导纳和阻抗的符号。YYKAONTKAa
GB3431.1-82
4.2.1基本符号
模拟集成电路的电阻、电容、电感、电导、导纳和阻抗的基本符号应符合本标准第2.2.1款的规定。4.2.2下标符号
模拟集成电路的电阻、电容、电感、电导、导纳和阻抗的下标符号除应符合本标准第2.2.2款的规定外，还应符合下列规定。
4.2.2.1第一个下标字母表示下列含义：a.1、i:输人端，
0、0：输出端。
4.2.2.2第二个下标字母表示下列含义：C、C：共模，例如：共模输人阻抗Zic*a.
D、d：差模，例如：差模输人阻抗Zidb.
S、S：单端，例如：单端输出阻抗Zos。c.
4.3时间的符号
4.3.1基本符号
模拟集成电路的时间的基本符号应符合本标准第2.3.1款的规定。4.3.2下标符号
模拟集成电路的时间的下标符号除应符合本标准第2.3.2款的规定外，还常用下列符号：tot：全响应，例如：全响应时间ttota.
b.rip：脉动，例如：脉动时间trip。时间波形图见图2。
相对编出
triptr
ttofr)
注：e为过冲系数。
YYKAONTKAa
4.4增益的符号
4.4.1基本符号
a.A：电压或电流的增益；
b.G：功率的增益。
下标符号
GB3431.1-82
第一个下标字母表示下列含义：4.4.2.1
V：电压，例如：电压增益Av；
I：电流，例如：电流增益AJ，
P：功率，例如：功率增益Gp。
第二个下标字母表示下列含义：4.4.2.2
C、C：共模，例如：共模电压增益AvcD、d：差模，例如：差模电压增益AvDO、o：开环，例如：开环电压增益Ayo：F、f：闭环，例如：闭环电压增益AvF。d.
4.5频率的符号
4.5.1基本符号
模拟集成电路的频率的基本符号应符合本标准第2.5.1款的规定。4.5.2下标符号
模拟集成电路的频率的下标符号除应符合本标准第2.5.2款的规定外，还常用下列符号：a.i：输人，例如：输人频率f
b．o：输出，例如：输出频率f。。其他电参数的符号
S：率，例如：电压调整率Sy
α：系数，例如：输人失调电压温度系数αyio：K：因数，例如：过冲因数K(oV)n：效率，例如：检波效率nαa
常用的模拟集成电路电参数文字符号常用的模拟集成电路电流参数、电压参数、功率参数和其他参数的文字符号见表5至表8。表5
空载止电源电流
空载漏电源电流
空载负电源电流
负载电流
灯驱动电流
输入偏置电流
输人失调电流
输出电流
正向输出电流
负向输出电流
最大输出电流
模拟集成电路电流参数文字符号称
YYKAONYKCa
输出失调电流
输出短路电流
参考电流、基准电流
电源电流
空载“源”电源电流
自动增益控制电压
正电源电压
正电源电压范围
正电源电压
负电源电压
负电源电压范围
灯驱动电压
输人电压
输人偏置电压
共模输入电压
最小输人一输出电压差
共模输入电压范围
最大共模输人电压
差模输入电压
输人失调电压
输人电压范围（电源电路）
单端输入电压
最大单端输人电压
输入噪声电压
输出噪声电压
等效输出噪卢电压
输出电压
共模输出电压
差模输出电压
输出高电平电压
输出低电平电压
输出失调电压
输出峰一峰电压
输出电压范围
3431.1-82
续表5
模拟集成电路电压参数文字符号称
YYKAONTKACa
Vcc、V
(Vr-Vo)min
