【电子行业标准(SJ)】 程控电话交换机电源通用技术条件

备案号：70—1997

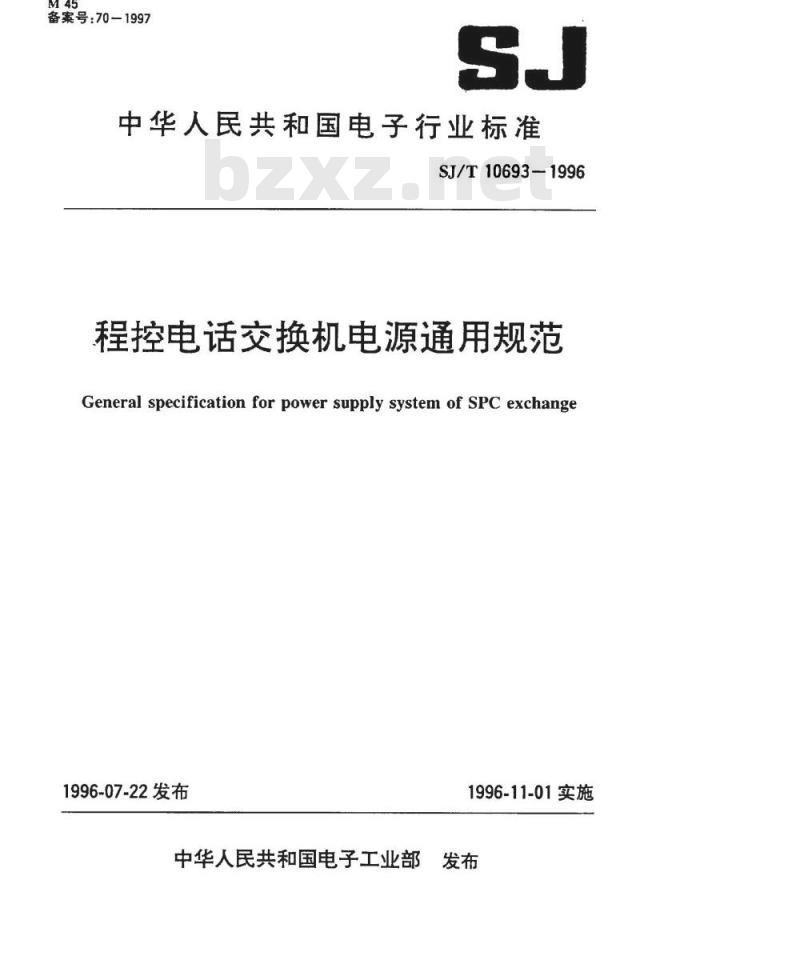

中华人民共和国电子行业标准
SJ/T10693-1996
程控电话交换机电源通用规范
General specification for power supply system of SPC exchange1996-07-22发布
1996-11-01实施
中华人民共和国电子工业部
YYKAONKAca

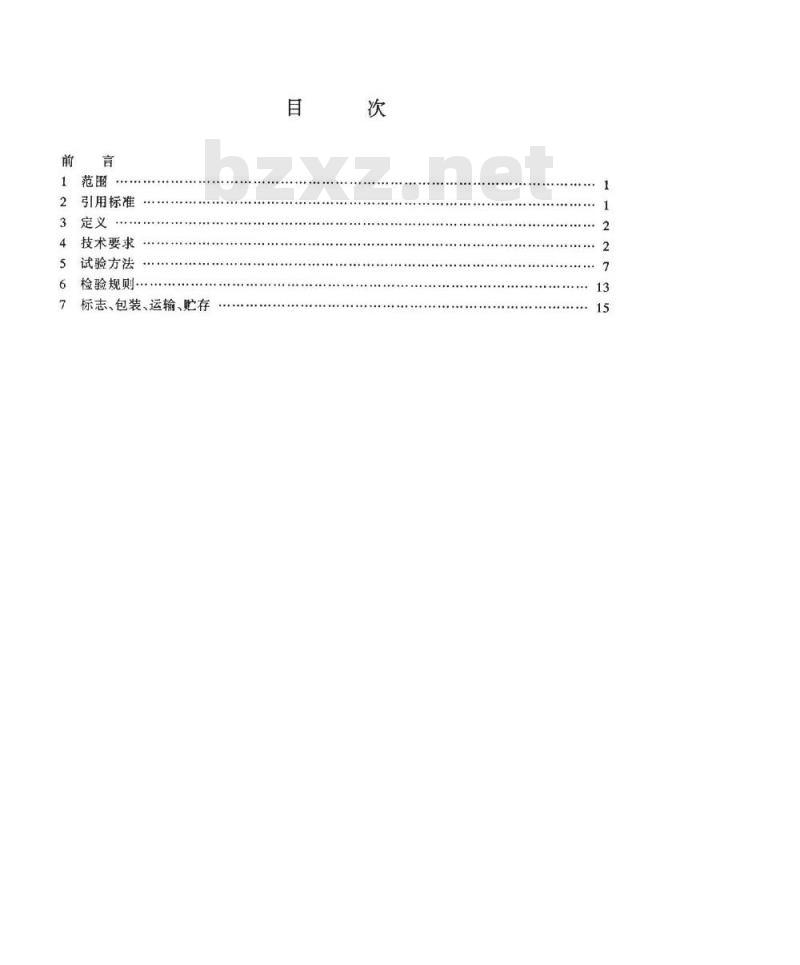

1范围
2引用标准
3定义
4技术要求
试验方法
检验规则
标志、包装、运输、贮存
rYKAOMrKAa

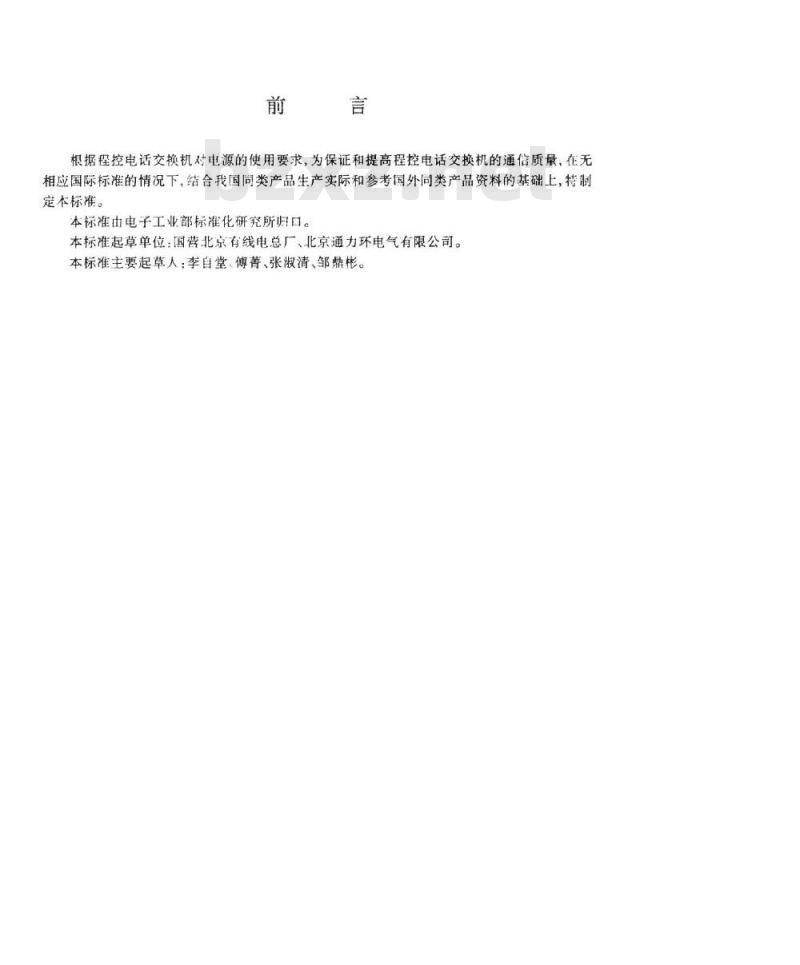

根据程控电话交换机对电源的使用要求，为保证和提高程控电话交换机的通信质量，在无相应国际标准的情况下，结合我国同类产品生产实际和参考国外同类产品资料的基础上，特制定本标准。
本标准由电子工业部标准化研究所归口。本标准起草单位：国营北京有线电总厂、北京通力环电气有限公司。本标准主要起草人：李自堂、傅菁、张淑清、邹鼎彬。YKAoNrKAas

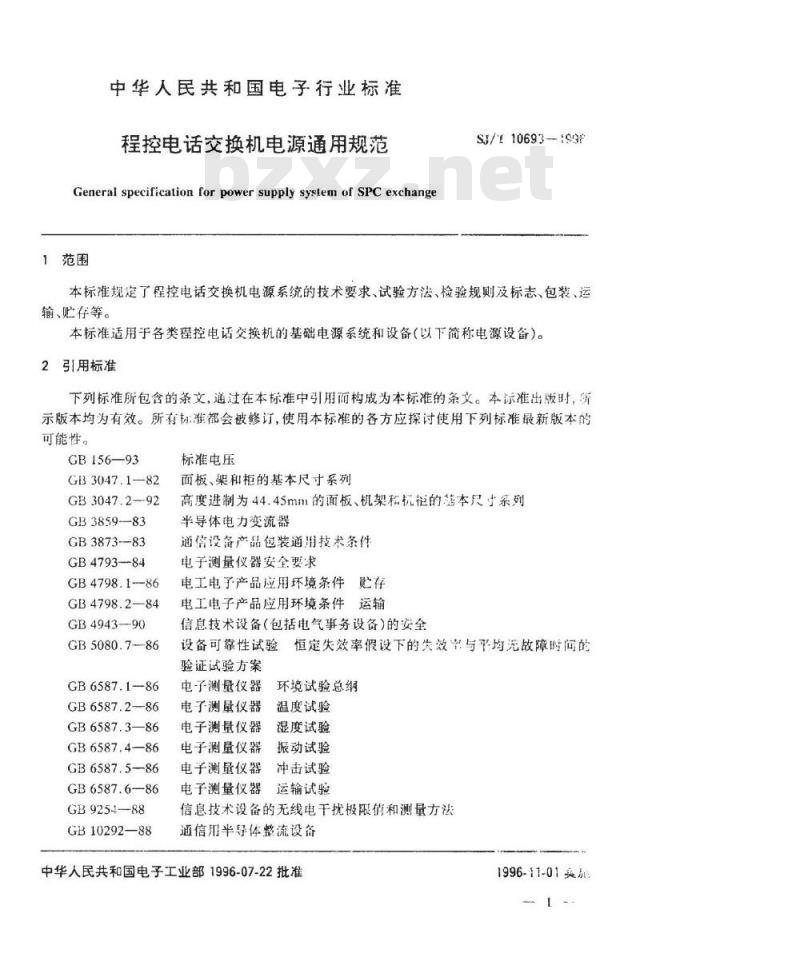

中华人民共和国电子行业标准
程控电话交换机电源通用规范
GeneralspecificationforpowersupplysystemofSpCexchange1范围
S/110693-199
本标准规定了程控电话交换机电源系统的技术要求、试验方法、检验规则及标志、包装、运输、忙存等。
本标准适用于各类程控电话交换机的基础电源系统和设备（以下简称电源设备）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB156—93
GB 3047.182
GB 3047.2--92
GB3859--83
GB3873-83
GB4793--84
GB 4798.1-86
GB 4798.2—84
GB494390
GB5080.7-86
GB 6587.1-86
GB6587.2--86
GB 6587.386
GB6587.4—86
GB 6587.5--86
GB 6587.6-86
GB9254--88
GB10292—88
标准电压
面板、架和柜的基本尺寸系列
高度进制为44.45mm的面板、机架和机柜的基本尺寸系列半导体电力变流器
通信设备产品包装通用技术条件电子测量仪器安全要求
电工电子产品应用环境条件存
电工电子产品应用环境条件运输信息技术设备（包括电气事务设备）的安全设备可靠性试验恒定失效率假设下的失效率与平均无故障时问的验证试验方案
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
环境试验总纲
温度试验
湿度试验
振动试验
冲击试验
电子测量仪器
运输试验
信息技术设备的无线电干扰极限值和测量方法通信用半导体整流设备此内容来自标准下载网
中华人民共和国电子工业部1996-07-22批准YKAONrKAcas
1996-11-01美
CCITT0.41

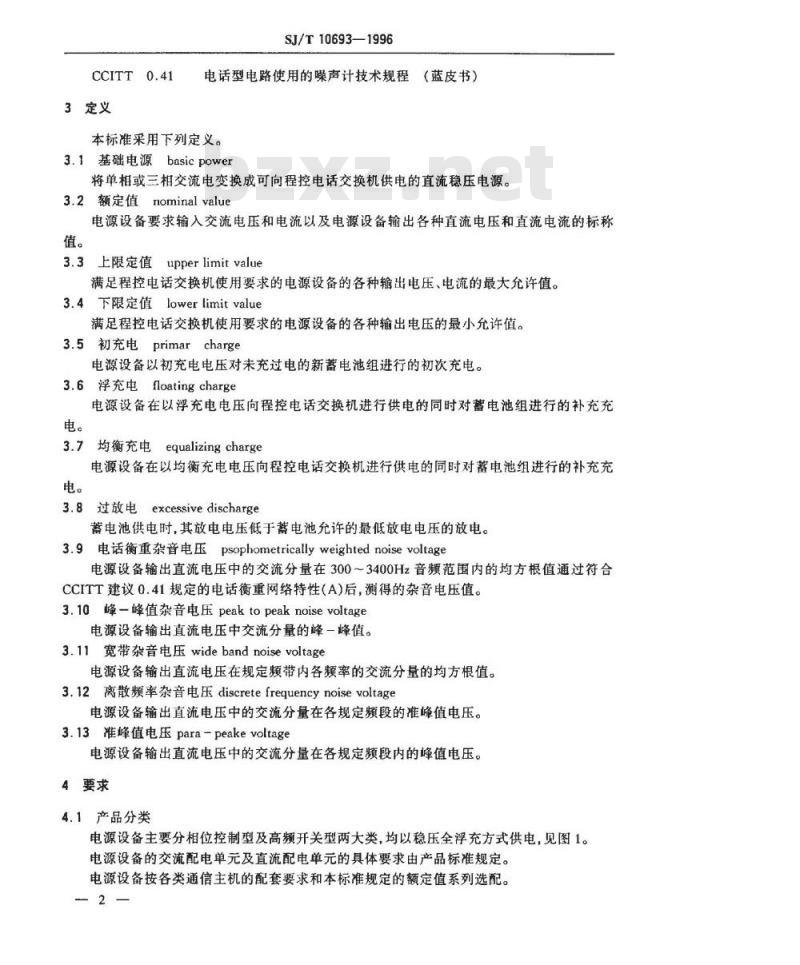

3定义
SJ/T10693—1996
电话型电路使用的噪声计技术规程（蓝皮书）本标准采用下列定义。
3.1基础电源basicpower
将单相或三相交流电变换成可向程控电话交换机供电的直流稳压电源。3.2额定值nominalvalue
电源设备要求输入交流电压和电流以及电源设备输出各种直流电压和直流电流的标称值。
3.3上限定值upperlimitvalue
满足程控电话交换机使用要求的电源设备的各种输出电压、电流的最大允许值。3.4下限定值lowerlimitvalue
满足程控电话交换机使用要求的电源设备的各种输出电压的最小允许值。3.5初充电primarcharge
电源设备以初充电电压对未充过电的新蓄电池组进行的初次充电。3.6浮充电floatingcharge
电源设备在以浮充电电压向程控电话交换机进行供电的同时对蓄电池组进行的补充充电。
3.7均衡充电equalizingcharge
电源设备在以均衡充电电压向程控电话交换机进行供电的同时对蓄电池组进行的补充充电。
excessive discharge
3.8过放电
蓄电池供电时，其放电电压低于蓄电池充许的最低放电电压的放电。3.9电话衡重杂音电压psophometricallyweightednoisevoltage电源设备输出直流电压中的交流分量在300~3400Hz音频范围内的均方根值通过符合CCITT建议0.41规定的电话衡重网络特性（A）后，测得的杂音电压值。3.10峰-峰值杂音电压peaktopeaknoisevoltage电源设备输出直流电压中交流分量的峰一峰值。3.11宽带杂音电压widebandnoisevoltage电源设备输出直流电压在规定频带内各频率的交流分量的均方根值。3.12离散频率杂音电压discretefrequencynoisevoltage电源设备输出直流电压中的交流分量在各规定频段的准峰值电压。3.13准蜂值电压para-peakevoltage电源设备输出直流电压中的交流分量在各规定频段内的峰值电压。4要求
4.1产品分类
电源设备主要分相位控制型及高频开关型两大类，均以稳压全浮充方式供电，见图1。电源设备的交流配电单元及直流配电单元的具体要求由产品标准规定。电源设备按各类通信主机的配套要求和本标准规定的额定值系列选配。2
YYKAONrKAcas
流电源
交流移压器
滤波器
交流配电
SJ/T106931996
整流器UI
整流器U2
直流配电
图1全浮充直供方式供电框图
4.1.1电源设备的输入、输出额定值系列4.1.1.1输入交流电压的额定值
电源设备的交流输入电压应在下列数值中选取：单相：220V；
三相：380V。
4.1.1.2交流输入电源的工作频率额定值（不包括无级或有级调节频率）50Hz
4.1.1.3输出直流电流额定值
电源设备的输出直流电流额定值应在下列数值中选配：至程控交换机
10,15,20,2530,50,75,100,125,150,180,200,250,300,400,500,600,700,800,900，1000,1500.3000,5000Ac
4.1.1.4输出直流电压的额定值
电源设备的输出直流电压额定值的选取除符合GB156的规定外，规定优选值为：-24,-48V。
4.2般要求
4.2.1结构尺寸
电源设备的设计尺寸应符合GB3047.1～.2的规定。4.2.2正常使用条件
工作环境温度：0℃～40℃；
相对湿度：20%~90%（25℃）；
大气压：(70~106)kPa；
电源设备的工作环境应无剧烈振动和冲击，垂直倾斜度不超过5%；电源设备的工作环境应有防尘，防震，防腐蚀和防静电等措施，并避免电源设备在阳光直接照射下工作。
YKAONrKAcas
SJ/T10693-1996
注：大气压力小于或等于80kPa时，电源设备的负荷能力将下降，可按GB3859附录的要求进行修正。4.2.3对交流输入电网的适应能力4.2.3.1电源设备使用单相三线制或三相五线制动力配电，电压波形为正弦波，失真度应小于或等于5%。
4.2.3.2频率：50Hz±2.5Hzc
4.2.3.3电压：
I类：220V=25%；
380V=20%。
I类:220V=19%；
380v1%。
4.2.4负载能力要求
在浮充电工作电压范围内，电源设备应能在0%100%额定输出电流下长期连续工作。4.3外观与结构
4.3.1需要防震的零、部件应具有防震加固措施。4.3.2表面涂覆层应牢固、平整、光滑均匀，无剥落及锈蚀现象。4.3.3结构件应平整均匀。所有焊接均应光滑牢靠，且无明显的变形或其他缺陷。4.3.4标牌、标志、标记及文字符号均应完整清晰；色泽协调美观。贴膜应平整完好，无翘起。4.3.5母线应平直，转弯处应光滑无裂纹。4.3.6电源设备的所有连线需穿过金属板孔时，均需有绝缘套管或绝缘衬垫。4.4安全要求
4.4.1绝缘电阻
电源设备在环境温度为25℃土5C，相对湿度达90%，其绝缘电阻应不低于2MQ。在一般室内环境下，其绝缘电阻应不低于10Mn。4.4.2抗电强度
4.4.2.1对380V供电的电源设备其交流输入端对外壳及交流输入端对直流输出端应能承受2000V交流电压1min，直流输出端对外壳应能承受500V的直流电压1min，不应产生击穿或飞弧现象。
4.4.2.2对220V供电的电源设备其交流输入端对外壳及交流输入端对直流输出端应能承受1500V交流电压1min，直流输出端对外壳应能承受500V.的直流电压1min，不应产生击穿或飞弧现象。
注：整机的抗电强度按上述指标只能试验一次，用户验收产品时如需进行抗电强度试验，应将电压值降低25%进行。
4.4.3对地漏电流
电源设备对地漏电流的具体数值按GB4943中5.2条在产品标准中规定。4.4.4发热
电源设备发热的具体指标按GB4943中5.1条在产品标准中规定。4.4.5安全标记
电源设备的交流供电端子装置，按GB4793中5.5条的有关规定，应具有完好的绝缘性能和保护措施，并带有明显的红色闪电标志：“了”三相输入各接线端子应带有所连电源线的标记：“L\\I2”\L\\E\（-)\N\（0)。-4
rYKAOMrKAcas
SJ/T10693—1996
单相输入各接线端子应带有所连电源线的标记：“L”，“N”，“E\.4.5性能特性
4.5.1电源设备的输出特性
4.5.1.1充电性能
电源设备应具有与蓄电池并联连接工作，并向蓄电池自动浮充电及自动/人工均衡充电的功能。如用户要求也应具有初充电功能。4.5.1.2周期性自动充电功能
电源设备应具有人工或自动周期性均衡充电功能。4.5.1.3输出电压范围
电源设备应具有人工调节装置，在允许调节范围内，可按各类程控交换机的供电要求，对其输出参数进行上限定值和下限定值的设置。电源设备的输出电压范见表1。表1
额定电压
电压可调范围（绝对值）
浮充工作电压范围
注：浮充电压及均充电压，可视需电池及程控交换机要求而设定。4.5.2并联工作性能
均衡充电电压范国
-54.4~-57.6
-27.6~-28.8
电源系统允许采用多台整流器并联工作。并具有按比例均分负载的特性，在电源系统负荷20%~100%的额定电流范围内，其均分负载不平衡度应不大于土5%各台整流器的额定电流值。
4.5.3稳压精度
当电网电压在额定值的85%～110%及负载电流在5%100%额定值的范围内变化时，电源设备的输出电压，在稳定工作范围内的任一数值上均能稳压，其稳压精度优于或等于±1%。
4.5.4动态负载特性
当输入电网电压为额定值，直流输出电压取浮充工作上限电压，当负载电流在25%～50%~25%额定电流值阶跃时和在50%~75%~50%额定电流值阶联时，电源设备的输出直流电压的幅度变化应不大于输出电压的5%。4.5.5杂音电压
电源设备在以额定输入电压、额定输出电压、直流电阻性负载10%～100%额定电流条件下工作时，在电源设备输出端测得的杂音电压各项指标应符合以下各条的要求。一电话衡重杂音：
峰-峰值杂音：
一宽带杂音电压
3.4kHz~150kHz:
150kHz~30000kHz
离散频率杂音电压
3.4kHz~150kHz:
≤2mV;
≤300mV；
≤100mV(0~300)Hz
≤100mV;
≤30mV；
≤5mV；
YKAONrKAcas
150kHz200kHz
200kHz500kHz:
500kHz～30000kHz
4.5.6效率
SJ/T10693—1996
≤3mV;
≤2mV;
≤imV;
电源设备的效率按表2的要求。
额定输出功率(kw)
效率%
相位控制型
电源设备
开关型
电源设备
4.5.7功率因数
高频开关型：≥0.9；
相位控制型≥0.7。
4.5.8保护及告警
4.5.8.1过电压保护
30~100
电源设备的输出直流电压达到直流电压上限定值的110%时，应能发出声，光告警信号，并自动跳闸或自动切断直流输出。4.5.8.2欠电压保护
电源设备的输出直流电压低于其下限定值时，应能发出声、光告警信号，并可按用户要求进行自动或人工切断直流输出。4.5.8.3电流限定
电源设备应具有最大电流限定特性。当输出电流超过电流上限定值时，限制电流不再继续增大。上限定值可在输出电流额定值的50%～110%之间设定。当电流超过电流上限定值时，能发出声、光报警信号。
4.5.8.4过电流保护
电源设备的输出电流因某种故障而超过120%额定电流值时，即为过流。过流时电源设备应能自动跳闸或切断输出，并发出声、光报警信号。4.5.8.5蓄电池过放电告警
蓄电池供电时，若其电压低于过放电电压时，电源设备应能发出声、光告警信号。并可按用户要求自动或人工断开蓄电池供电回路。4.5.8.6熔断器保护
电源设备的主电路应加熔断器保护电路，对于大于1.5kW的电源设备控制电路也应设有熔断器保护，以限制故障的进一步扩大，并能发出声、光报警信号。4.5.9遥控遥信性能
电源设备应设有遥控逼信性能，加配调制解调器后，通过公用电话网，实现远距离遥测、遥信及遥控。或通过专用接口将多种告警信号引出机外作远端报警或遥控。4.5.10音响噪声
YKAONrKAcas
高频开关型：≤50dB(A）；
相位控制型：≤65db(A)。
4.6环境试验要求
SJ/T10693—1996
电源设备的环境试验按GB6587.1表1中IⅡ组的规定；电源设备的运输试验等级按GB6587.1表2中2级规定。4.7电磁兼容性
电源设备的电磁兼容性按GB9254中A级规定。4.8可靠性
采用平均无故障时间（MTBF）的下限值mI来衡量产品的可靠性水平。电源系统的m值不得低于5×10*h。4.9高温稳定性能
电源设备在上限工作温度及满负荷条件下连续工作达48h以上，其各项技术指标均能满足要求。
5试验方法
5.1外观与结构检查
用目测和手动法进行外观与结构检查应符合4.3条。5.2安全试验
5.2.1绝缘电阻试验
5.2.1.1使用直流500V兆欧表测量。5.2.1.2在整机上，测量其输入端对机壳，输出端对机壳的绝缘电阻。测量结果应符合4.4.1条。
抗电强度试验
测量绝缘电阻合格后才能进行抗电强度试验。按GB4943中5.3条规定进行，并符合4.4.2条。
5.2.3对地漏电流试验
按GB4943中5.2条规定进行，并符合4.4.3条。5.2.4发热试验
按GB4943中5.1条规定进行，并符合4.4.4条。5.2.5安全标记试验
按4.4.5条用目测法进行。
5.3输出电压范围测试
在电网电压和电源设备输出电流参数的允许变化范围内改变并测量其输出电压，结果应符合4.5.1.3条。
5.4均分负载性能测试
对具有均分负载性能的1台整流设备，分别将各台整流设备的输出电压整定在稳压工作范围内的同电压值上，（各台整流器在50%输出电流额定值时整定）。然后开启n台整流设备，各台整流设备将按比例均分总负载电流，其不平衡度8按4.5.2条，其计算方法如下：=(K1-K)×100%
YKAONrKAcas
式中：K=Ini
K2=12/1H2;
K,=In/IHn;
SJ/T10693—1996
82=（K2-K)×100%
8,=(K,-K)×100%
Ij，I2，……I。为各台整流设备所分担的输出电流值，A；IHI，IH2，IHn为各台整流设备输出电流的额定值，A；ZI为n台整流设备输出电流总和，A；ZIH为n台整流设备输出额定电流的总和，A。5.5稳压精度测试
测试框图见图2.
交流电压
调节装置
图2稳压精度测量框图
负载装置
置电网电压为额定值，负载电流为50%额定值，直流输出电压整定在稳压工作上限按4.2.3.3的规定变化电网电压，分别测量电源设备的输出直流电压；按额定值5%~100%给出负载电流值，按b)条重复试验；e
d）当电网电压为额定值，负载电流为50%额定值，直流输出电压整定在稳压工作下限值时，重复b)条试验：
e）将负载电流降至5%和升至100%额定值，重复b)条试验；r）根据a）~e)条测得的实际输出电压值，分别计算出稳压工作上限值和下限值的稳压精度8。应符合4.5.3条，其计算公式如下：u二u0100%
式中：u
一所测电压变化的极限值(最大值及最小值),V；为整定值（在约50%额定电流负载下），V。YYKAONrKAca
5.6动态负载特性测试
测试框图见图3。
交流电压
调节装置
SJ/T10693—1996
电阻性
负载装置
图3动态负载特性测量框图
记忆示被器
用记忆示波器测量其输出电压变化幅度，其值应符合4.5.4条。5.7杂音电压测试
5.7.1电话衡重杂音电压
测试框图见图4
交流电压
调节装置
杂音计
图4电话衡重杂音、宽带杂音电压测基地图将交流输入电压调至额定值；
将被测电源设备输出电压调至额定值；将负载电流调到10%额定电流；
电阻性
负载装置
用QZY11高低频杂音计或类似仪器测量，测量结果应符合4.5.5条；在满足a）、b)情况下，将负载电流调至50%及100%额定电流，重复d)条测试；图4中10μF电容是否需要加入由测试仪器的具体要求决定。f）
宽带杂音电压测试
测试框图见图4。测试方法见5.7.1。5.7.3离散杂音电压
测试框图见图5
交流电压
调节装置
3.0kHz~30MHz
选颊表
图5离散杂音电压测基框图
将交流输入电压调至额定值；
将被测电源设备输出电压调至额定值：b)
电阻性
负载装置
将负载电流调至10%额定电流；
用3.0kHz~30MHz输入阻抗为50Q选频表测量，在整个频带内测量结果应符合4d）
5.5条；
在满足a）、b）情况下，将负载电流调至50%及100%额定电流，重复d)条测试，e）
YYKAONrKAcas
