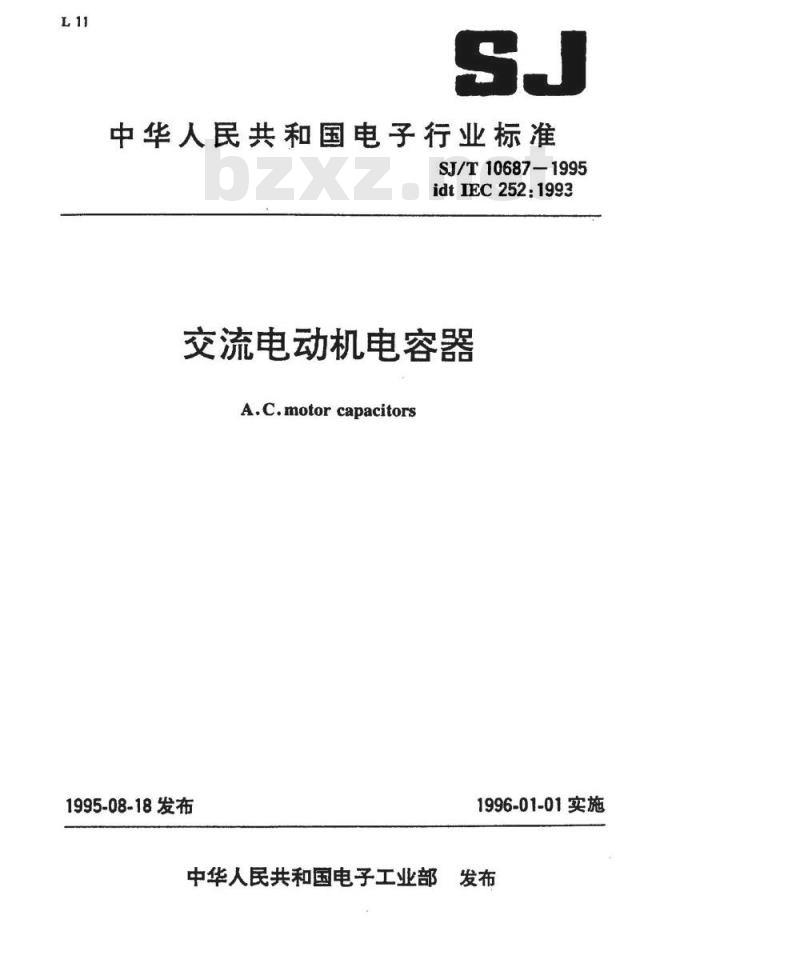

【电子行业标准(SJ)】 交流电动机电容器

中华人民共和国电子行业标准
SJ/T10687-1995
idt IEC252:1993
交流电动机电容器
A.C.motorcapacitors
1995-08-18发布
1996-01-01实施
中华人民共和国电子工业部
YYKAONYKAa

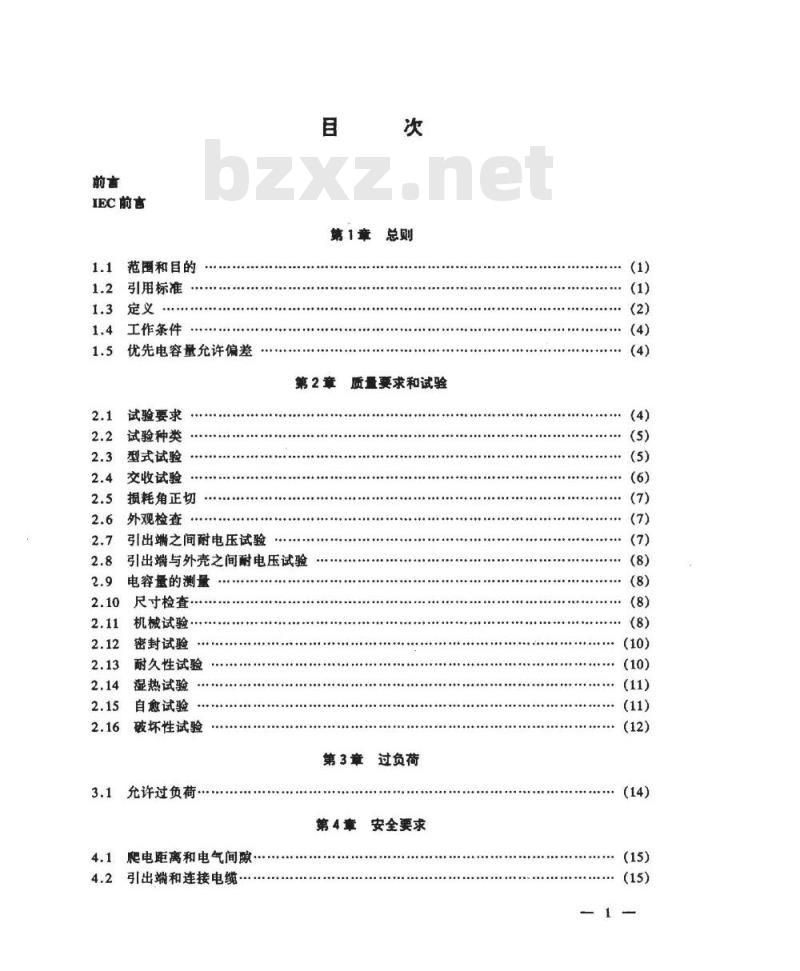

IEC前言
范国和目的
引用标准
1.3定义
工作条件
优先电容量允许偏差
试验要求
试验种类
型式试验
交收试验
损耗角正切
外观检查
引出端之间耐电压试验
第1章
第2章
引出端与外壳之间耐电压试验
电容量的测量
尺寸检查·
机械试验·
密封试验
耐久性试验
湿热试验
自愈试验
破坏性试验
质量要求和试验
第3章
允许过负荷·
爬电距离和电气间酸
4.2引出端和连接电缆
过负荷
安全要求
YKAoMYKAa

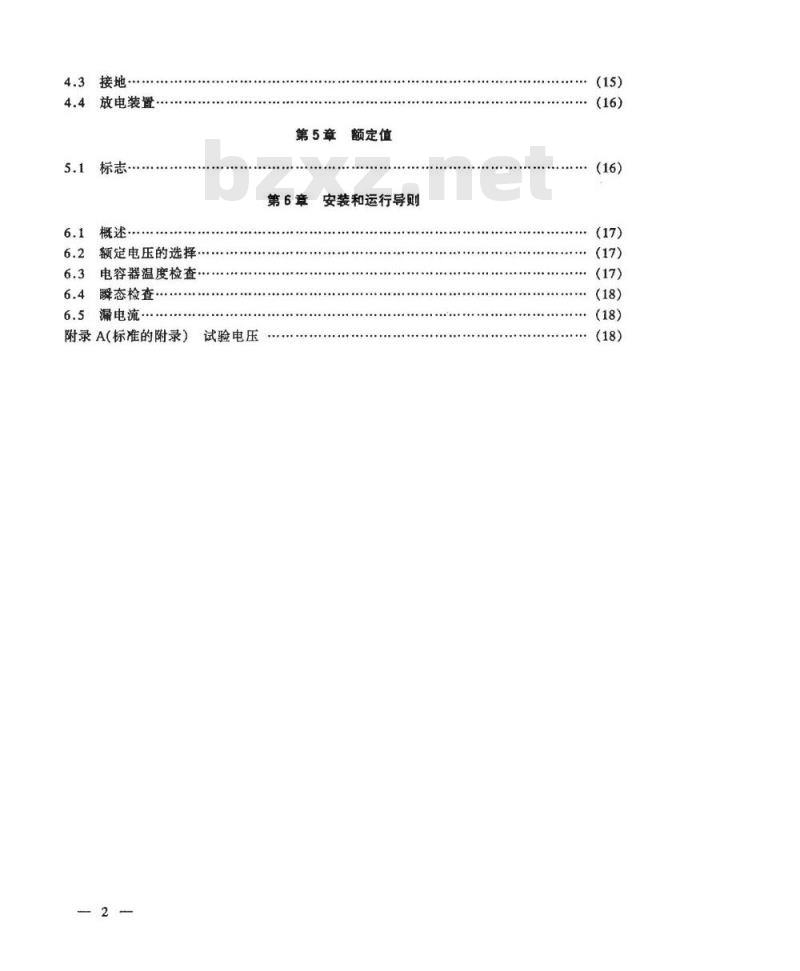

4.3接地：
4.4放电装置
6.1概述·
6.2额定电压的选择….
6.3电容器温度检查·
6.4瞬态检查
6.5漏电流
附录A(标准的附录）
试验电压
第5章
第6章
额定值
安装和运行导则
TYKAoNrKAca

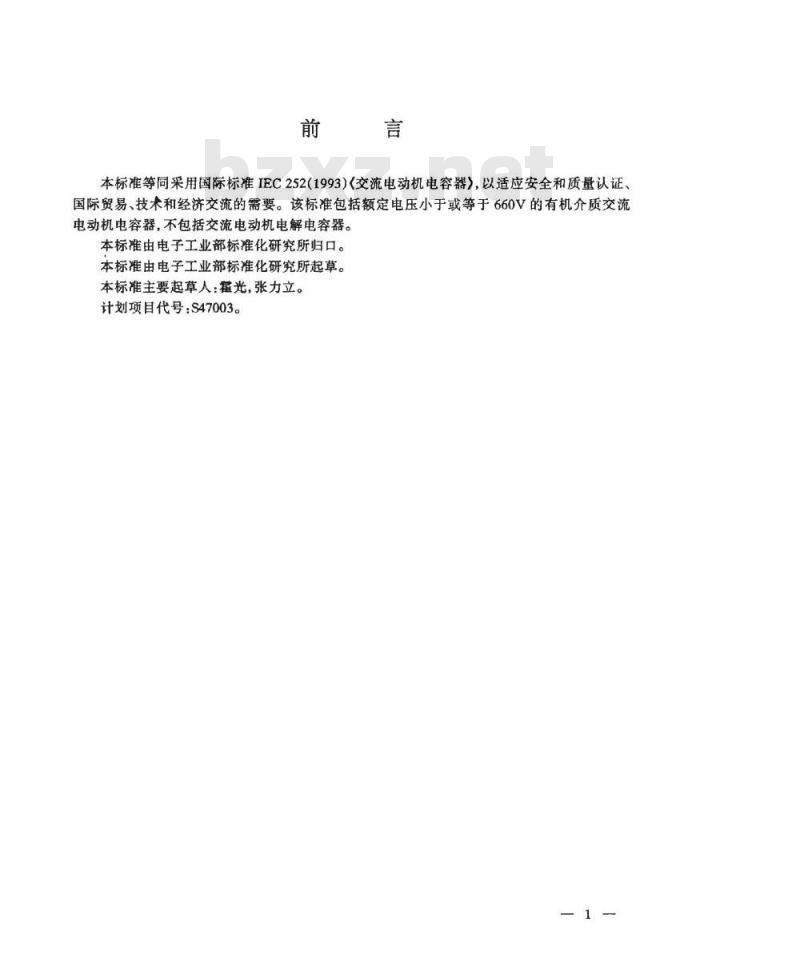

本标准等同采用国际标准IEC252(1993)《交流电动机电容器），以适应安全和质量认证、国际贸易、技术和经济交流的需要。该标准包括额定电压小于或等于660V的有机介质交流电动机电容器，不包括交流电动机电解电容器。本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化研究所起草。本标准主要起草人：霍光，张力立。计划项目代号：S47003。
YKAoNrKa

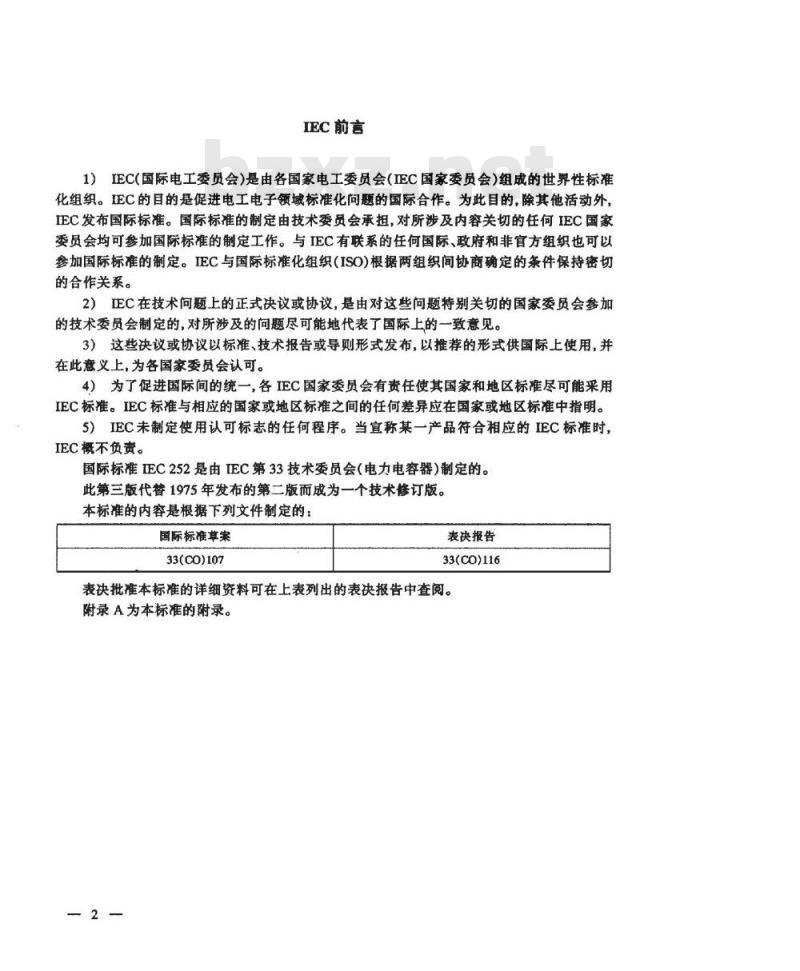

IEC前言
1）IEC（国际电工委员会）是由各国家电工委员会（IEC国家委员会）组成的世界性标准化组织。EC的目的是促进电工电子领域标准化问题的国际合作。为此目的，除其他活动外，IEC发布国际标准。国际标准的制定由技术委员会承担，对所涉及内容关切的任何IEC国家委员会均可参加国际标准的制定工作。与IEC有联系的任何国际、政府和非官方组织也可以参加国际标准的制定。IEC与国际标准化组织（ISO)根据两组织间协商确定的条件保持密切的合作关系。
2）正C在技术问题上的正式决议或协议，是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。3）这些决议或协议以标准、技术报告或导则形式发布，以推荐的形式供国际上使用，并在此意义上，为各国家委员会认可。4）为了促进国际间的统一，各IEC国家委员会有责任使其国家和地区标准尽可能采用IEC标准。IEC标准与相应的国家或地区标准之间的任何差异应在国家或地区标准中指明。S）IEC未制定使用认可标志的任何程序。当宣称某一产品符合相应的IEC标准时，IEC概不负责。
国际标准IEC252是由IEC第33技术委员会（电力电容器）制定的。此第三版代替1975年发布的第二版而成为一个技术修订版。本标准的内容是根据下列文件制定的：国际标准草案
33(CO)107
表决报告
33(CO)116
表决批准本标准的详细资料可在上表列出的表决报告中查阅。附录A为本标准的附录。
rYKAoMrKAea
中华人民共和国电子行业标准
交流电动机电容器
A.C.motor capacitors
第1章总则
1.1范围和目的
SJ/T10687~1995
idtIEC252:1993
本标准适用于频率小于或等于100Hz单相供电的异步电动机绕组上所连接的电动机电容器以及与三相异步电动机连接后可使这些电动机由单相供电的电容器。本标准包括额定电压小于或等于660V，以纸、塑料薄膜或者两者组合为介质，金属化层或金属箱为电极的，浸溃或非浸渍的电容器。电动机起动用的电解电容器将包括在IEC252-2中，该标准正在考虑中。注：下列电容器不在本标准的考虑范圈之内：一额定电压小于或等于1000V的交流电源系统的自愈型并联电容器(IEC831-1)。一额定电压小于或等于1000V的交流电源系统的自愈型并联电容器（IEC931一1)。一额定电压在1000V以上的交流电源系统的并联电容器（IEC871-1)。一工作频率在40Hz～24000Hz感应加热设备用的电容器（IEC110：工作率在40Hz～24000Hz感应加热设备用的电容器）。一串联电容器（IEC143：电源系统用的串联电容器）。一耦合电容器和电容分压器（IEC358：耦合电容器和电容分压器）。一使用在电子电源电路中的电容器（EC1071一1：电子电源电容器）。一用于萤光灯和放电灯的小型交流电容器（IEC566：用于管状荧光灯和其他放电灯电路的电容器）。
一抑制射频干扰电容器（IEC标准正在考虑中）。一拟用于各种电子设备中且作为元件考虑的电容器。一拟用于在交流电压上叠加了直流电压的电容器。本标准的目的是：
a，制定关于特性、试验和额定值的统一规则；b、制定专用的安全规则；
c提供安装和运行导则。：
1.2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。IEC和ISO的成员国都存有现行有效的国际标准目录。中华人民共和国电子工业部1995-08-18批准TYKAoMrKAca
1996-01-01实施
SJ/T10687-1995
IEC68-2-1:1990
环境试验第2部分：各种试验一试验A：寒冷9环境试验第2部分：各种试验试验Ca：稳态湿热IEC68-2-3:1969
2环境试验第2部分：各种试验一试验Fc和导则：振动（正弦）IEC68-2-6:1982
IEC68-2-20：1979环境试验第2部分：各种试验-试验T：锡焊IEC68-2-21：1983环境试验第2部分：各种试验一试验U：引出端和整体安装件强度
IEC529:1989
1.3定义
本标准采用下列定义：
外壳保护等级（IP代码）
1.3.1电动机运行电容器
motorrunningcapacitor
当与电动机辅助绕组配合使用时，有助于电动机的起动并改善电动机运行转矩的一种电源电容器。
注：运行电容器一般是长期连接在电动机绕组上，在电动机运行期间始终保持在电路中。在起动期间，如果并联了起动电容器，则有助于电动机的起动。1.3.2电动机起动电容器motorstartingcapacitor为电动机辅助绕组提供一个超前电流，电动机一旦运行起来便与电路断开的一种电源电容器。
metal follcapacitor
1.3.3金属箔电容器
由介质隔开的两个金属箔或带状电极组成的一种电容器。1.3.4金属化电容器metallizedcapacitor其电极是在介质上沉积一层金属化层组成的一种电容器。1.3.5自愈电容器self-healingcapacitor在介质局部击穿之后，具有很快且基本上自行恢复到原来电气特性的一种电容器。1.3.6电容器的放电装置dischargedeviceofacapacitor可以装在电容器内部，在电容器与网络断开之后，在规定的时间内能有效地将引出端之间的电压降到零的一种装置。
1.3.7连续运行continuousoperating在电容器的正常寿命期内，不限时间的运行。1.3.8间歌运行intermittentoperaing在运行期间，电容器通电后，接着间隔一段时间不通电。1.3.9起动运行startingoperation电容器在很短的时间内通电就能使电动机的转速达到额定转速的一种特殊的间歌运行。1.3.10额定负荷周期rateddutycycle表示电容器适合间歇或起动负荷类型的一种额定值，用负荷周期的持续时间（以min为单位)以及电容器通电时间的百分比来规定。1.3.11负荷周期的持续时间dutycycleduration在间款运行期间一次通电和一次不通电的时间间隔的总时间。1.3.12相对运行时间relativeoperationtime在周期持续时间内，电容器通电时间的百分比。1.3.13连续和间款运行电容器capacitorforcontinuousandintermittentoperatling2
YKAONKa
SJ/T10687-1995
设计成连续运行时在一个电压下工作而间歇运行时在另一个电压（通常较高）下工作的电容器。
1.3.14运行（工作）等级classofoperation所设计的电容器在额定负荷、电压、温度和频率下的最短总寿命：A—30000h；
B—10000h
C-3000h;
D—1000h。
这些运行等级预计在产品的寿命期间，表示真实失效率不超过3%。电容器可以有一个以上等级和相应的电压。1.3.15电容器的充许最低工作温度minimnmpermissiblecapcitoroperationtemperature在电容器通电的瞬间外壳表面的允许最低温度。1.3.16电容器的允许最高工作温度（t。）maximumpermissiblecapacitoroperationtempera-ture(te)
在运行期间电容器外壳表面最热点的充许最高温度。1.3.17电容器的额定电压（Un）ratedvoltageofacapacitor（Un）所设计电容器的交流电压有效值。1.3.18最高电压（仅对电动机起动电容器）maximmumvoltage(onlyfor motor startingca-pacitors)
电容器在起动或断开的瞬间，起动电容器引出端之间充许最高电压有效值。1.3.19电容器的额定频率（fn）ratedfrequencyofacapacitor（fn）所设计电容器的最高频率。
1.3.20电容器的标称电容量（G.）ratedcapacitanceofacapacitor（Cn）所设计电容器的电容量值。
1.3.21电容器的额定电流（In）ratedcurrentofacapacitor（In）在额定电压和额定频率下，交流电流的有效值。1.3.22电容器的额定输出（Qn）ratedoutputofacapacitor（Qn）从标称电容量、额定频率和额定电压（或电流）推导出来的无功功率。1.3.23电容器损耗capacitorlosses电容器所消耗的有功功率。
注：除非另有规定，电容器损耗应认为包括构成电容器整体的熔断器和放电电阻器的损耗。1.3.24电容器的损耗角正切（tano）tangentlassangle（tandelta）ofacapacitor在规定的正弦交流电压和频率下，电容器的等效串联电阻与容抗之比。1.3.25电容性漏电流（仅对金属外壳电容器）capacitiveleakagecurrent（onlyforcapacitorwithametalcase)
当电容器接在中性点接地的交流供电系统中通电时，流过金属外壳接地连接线的电流。1.3.26电容器的类型typeofcapacitor具有类似的结构型式、相同的制造工艺、相同的额定电压、相同的气候类别和相同的运行种类的电容器认为是同一类型的电容器。同一类型的电容器只能在标称电容量和尺寸方面可以不同，允许引出端和安装件有次要的差别。3
YKAONrKa
SI/T106871995
注：相同的结构包括，例如，相同的介质材料、介质厚度和外壳型式（金属的或塑料的）。1.3.27电容器的式样modelofcapacitor具有相同结构、相同功能和在允许偏差范围内的尺寸特征相同并可以互换的电容器认为是同一式样的电容器。
1.3.28安全防护等级clss'ofsafetyprotection用标志在电容器上的下述三种代码之一来识别安全防护程度。（P2）表示这种电容器类型是按开路失效模式设计的并具有防火或防电击的防护。按2.16规定的试验证明是否符合要求。（P1）表示这种电容器类型是按开路或短路失效模式设计的并具有防火或防电击的防护。按2.16规定的试验证明是否符合要求。(PO）表示这种电容器类型没有专门的失效防护。1.4工作条件
1.4.1正常工作条件
本标准给出了电容器预定用于下列条件工作：a.海拔
不超过2000m；
b。激磁的剩余电压
不超过额定电压的10%（4.4的注）；c.污染
在本标准的范围内所包括的电容器是按照在轻微污染大气环境中工作而设计的；注：“轻微污染\的定义IEC还没有确定，当IEC确定之后，再编入本标准中。d工作温度
-40~100℃（见1.3.15和1.3.16)。电容器的优先允许最低和最高工作温度如下：最低温度：-40℃、-25℃、-10℃和0℃；最高温度：55、70℃、85和100℃。电容器应适合于一25C或在最低工作温度（取较低者）下贮存和运输，而对电容器的质量没有有害影响。
e.湿热严酷度
在4d和56d之间，优先严酷度为21d。（湿热严酷度应从IEC68-2-3规定值中选取：即4d，10d，21d和56d）。电容器是按允许最低和最高工作温度以及湿热严酷度来划分气候类别的，即10/070/21表示电容器的允许最低和最高工作温度为10和70C而湿热严酷度是21d。1.5优先电容量充许偏差
优先允许偏差是：±5%、±10%和±15%。可以规定不对称允许偏差，但允许偏差不应超过15%。第2章质量要求和试验
2.1试验要求
2.1.1概述
HYKAONKa
本章给出了电容器的试验要求。2.1.2试验条件
SJ/T10687-1995
对于一项特定的试验或测量而言，除非另有规定，电容器介质的温度应在15℃～35℃的范围内并应进行记录。
如巢需要校正，其基准温度应为20℃。注：可以设介质温度与环境温度相同，只要电容器在不通电的情况下，保持在该环境温度下足够长的时间(时间随电容器的大小而定)。2.2试验种类
试验分为两类：
翼，型式试验；
b。出厂试验。
2.2.1型式试验
型式试验是要验证电容器设计的完整性和在本规范规定的条件下运行的适应性。如果批准有需要，型式试验由制造厂和/或试验权威机构来进行。这些试验可以在适当机构的监督下完成，该机构将颁布证明书和/或型式批准书。2.2.2出厂试验
出厂试验应在交货之前由制造厂在每个电容器上来完成，如果用户有要求，制造厂应提供已完成出厂试验的证明书。
2.3型式试验
2.3.1试验程序
选作型式试验的每个式样的样品应按表1规定分到各组。构成样本的电容器应是按2.4.1规定通过了出厂试验的产品。每个试验组应尽可能的包含鉴定范围内的最大电容量和最小电容量同等数量的电容器。制造厂应提供在鉴定范围内每种电容量与每种电容量外壳的外表面总面积之比的数据。具有最大单位表面积电容量的电容器，如果这一比值超过鉴定范围内最大电容量的比值的10%或更大，也应进行试验。
同样，具有最小单位表面积电容量的电容器，如果这一比值小于鉴定范围内最小电容量的比值的10%或更小，也应进行试验。“面积”是指电容器外壳外表面的总面积，小的凸起、引出端和固定螺栓除外。2.3.2鉴定范围
2.3.2.1对单一式样组成的样本的型式试验，仅对所试验的式样有效。当对同一种类型中标称电容量不同的两种式样进行型式试验时，按2.3.1的规定选择，则鉴定对同一类型的两个被试电容量之间的标称电容量的所有式样有效。2.3.2.2一个式样中某一电容量充许偏差的电容器通过了鉴定试验，则对相同式样中不同电容量充许偏差的电容器也有效。2.3.2.3在实用中，有时要求电容量充许偏差相对于标称电容量是不对称的电容器。当一个具有对称电容量允许偏差的电容器式样通过了型式试验，则对同一式样中具有不对称电容量允许偏差的电容器也有效，但不对称允许偏差的总范围要小于或等于被试电容器允许偏差的总范围。
当每组的不合格品数和不合格品总数不超过表1规定的允许不合格品数时，则该电容器-S-
YKAONKca
式样应认为符合本标准要求。
试验项目
一试验组
外观检查
标志检查
尺寸检查
机械试验（除焊接外）
密封试验（如果适用）
耐久性试验
焊接（如果适用）
湿热试验
引出端之间电压试验
外壳与引出端之间电压试验
自愈试验（如果适用）
SJ/T10687-1995
型式试验一览表
被试样品数
条款号
(见注1)
破坏性试验（如果电容器上有标志）
42[21]
20[10]
20[10]
第1次试验
允许不合格
(见注3）
2(见注4）
（见注3）
1(见注3)
(见注5）
重复试验的
允许不合格
品数（见注2）
规定的样品数是考您到需要重复试验时的样品数。方括号内的样品数表示实际需要试验所要求的实际样品数。
2一个电容器在一项以上试验中不合格时，算作一个电容器不合格。31.、3和4组有一个不合格时，允许重复试验，重复试验不允许有不合格品。42组有0或1个不合格，不需要重复试验。有2个不合格时.需要重复试验，重复试验不允许有不合格品。
55组见2.16.倘若有一个不合格，允许在特殊条件下重复试验。当所设计的电容器在两种或多种不同条件（额定电压、等级、额定负荷周期等）下运行时，应完成下列试验，在最高试验电压下仅作一次：引出端之间的电压试验（见2.7）；a
b。引出端与外壳之间的电压试验（见2.8)；c。自愈试验（见2.15)。
每种额定电压都应进行耐久性试验并在电容器上标志的每种运行条件下进行试验。应相应的计算出需要检验的样品数。2.4出厂试验
2.4.1试验程序
电容器应按规定的顺序承受下列试验：a。密封试验，如果适用（见2.12）；b.引出端之间的电压试验（见2.7)：c.引出端与外壳之间的电压试验（见2.8)：6
YKANrKca
d。外观检查(见2.6)；
e：电容量测量（见2.9)；
f.损耗角正切（见2.5)。
2.5损耗角正切
SI/T10687--1995
损耗角正切的极限值和测试频率应由制造厂确定。2.6外观检查
表面状况、加工质量、标志和表面光洁度应达到满意。在寿命期间电容器上的标志应清晰。
引出端之间电压试验
在型式试验中，电容器应承受表2a或表2b规定的交流电压试验。应在额定频率下使用基本上为正弦的电压进行试验。可以在50Hz或60Hz的频率下进行试验。也可以采用更高的频率进行试验，由制造厂自行决定。重要的说明：
所有欧洲国家和以下没有专门提到的一些国家，要求按表2a进行试验。加拿大、日本和美国要求按表2b进行试验。表2a试验电压
运行种类免费标准下载网bzxz
负荷周期≥3/≤2%
（电动机起动）
电容器类型
非自愈型电容器
自敏型电容器
非自愈型电容器
自愈型电容器
自愈型电容器
试验电压与额定电压比
对于出厂试验，表2a中的试验时间可以从60s减少到2s。表2b试验电压
运行种类
负荷周期<3/≤2%
（电动机起动）
电容器类型
非自愈型电容器
自愈型电容器
非自敏型电容器
自敏型电容器
自愈型电容器
试验电压与额定电压比
HYKoNKa
型式试验时间
型式试验时间
