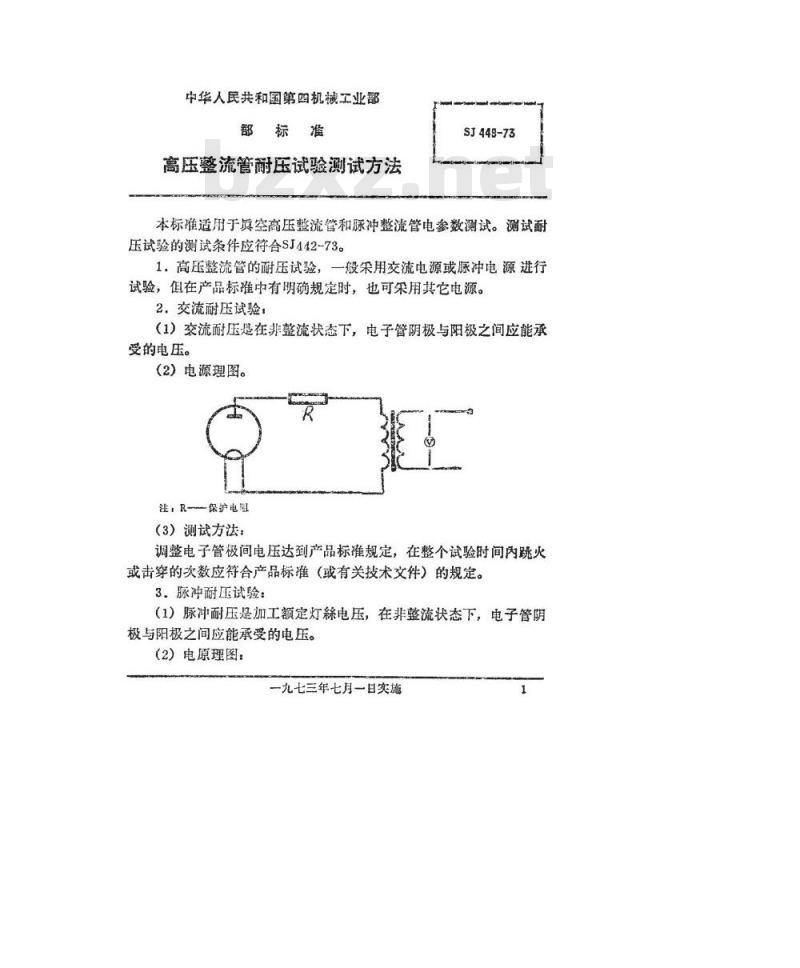

【电子行业标准(SJ)】 高压整流管耐压试验测试方法

中华人民共和国第四机械工业部部标准
高压整流管耐压试验测试方法
SJ449-73Www.bzxZ.net
本标准适用于英空高压整流管和脉冲整流管电参数测试。测试耐压试验的测试条件应符合SJ442-73。1，高压整流管的耐压试验，一般朵用交流电源或脉冲电源进行试验，但在产品标准中有明确规定时，也可朵用其它电源。2.交流耐压试验
（1）流耐压是在非整流状态下，电子管阴极与阳极之间应能承受的电压。
（2）电源理图。
注：R-保护电阻
（3）测试方法：
调整电子管极间电压达到产品标准规定，在整个试验时间内跳火或击穿的次数应符合产品标准（或有关技术文件）的规定。3.脉冲耐压试验：
（1）脉冲耐压是加工额定灯称电压，在非整流状态下，电子管阴极与阳极之间应能承受的电压。（2）电原理图：
一九七三年七月一日实施
共2百第2百

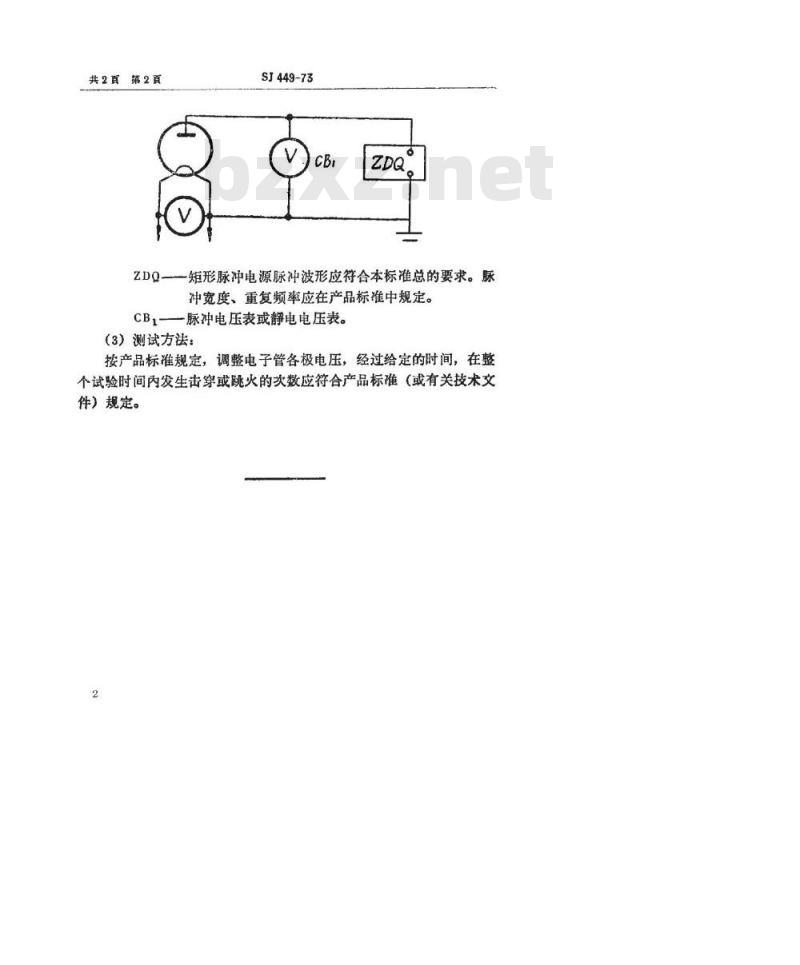

SJ449-73
一矩形脉冲电源脉冲波形应符合本标准总的要求。脉冲宽度、重复频率应在产品标准中规定。CB1-—脉冲电压表或静电电压表。（3）测试方法：
按产品标准规定，调整电子管各极电压，经过给定的时间，在整个试验时间内发生击穿或跳火的次数应符合产品标准（或有关技术文件）规定。
