【电子行业标准(SJ)】 ＹＹＪＴ系列齿轮减速电子调速单相异步电动机

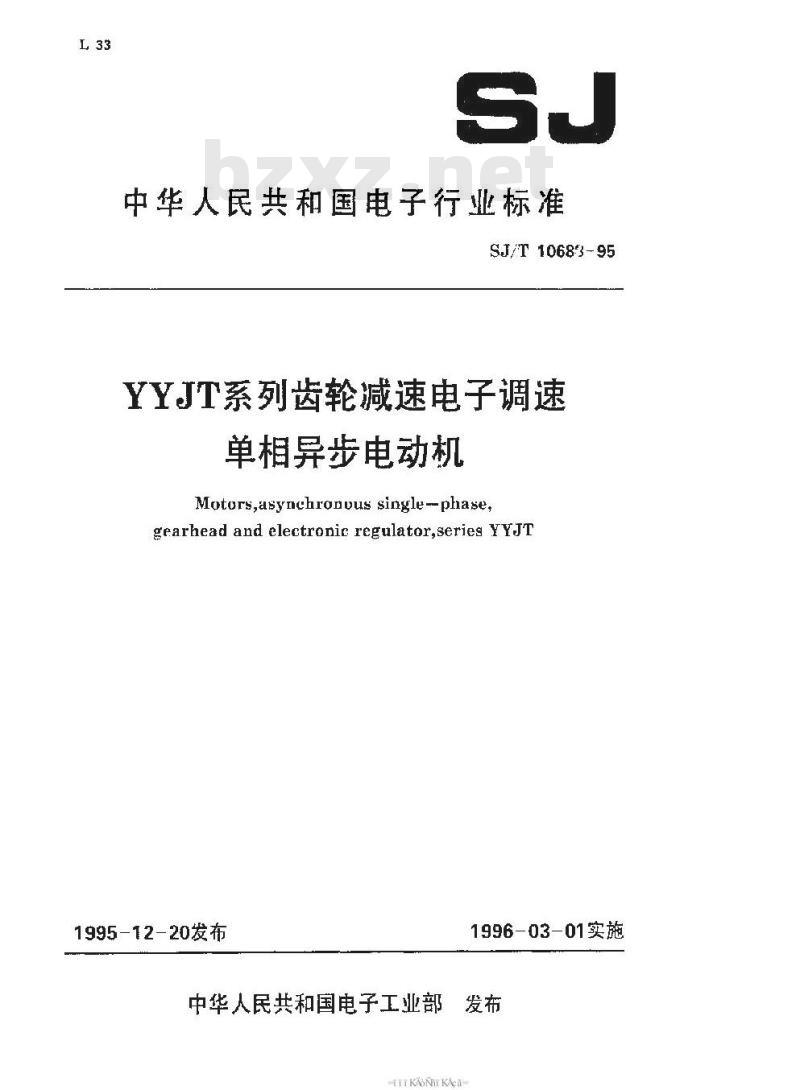

中华人民共和国电子行业标准
SJ/T 10683-95
YYJT系列齿轮减速电子调速
单相异步电动机
Motors,asynchronuus single--phase,gearhead and electronir regulator,series YYJT1995-12-20发布
1996-03-01实施
中华人民共和国电子工业部发布TYY KAONY KAca

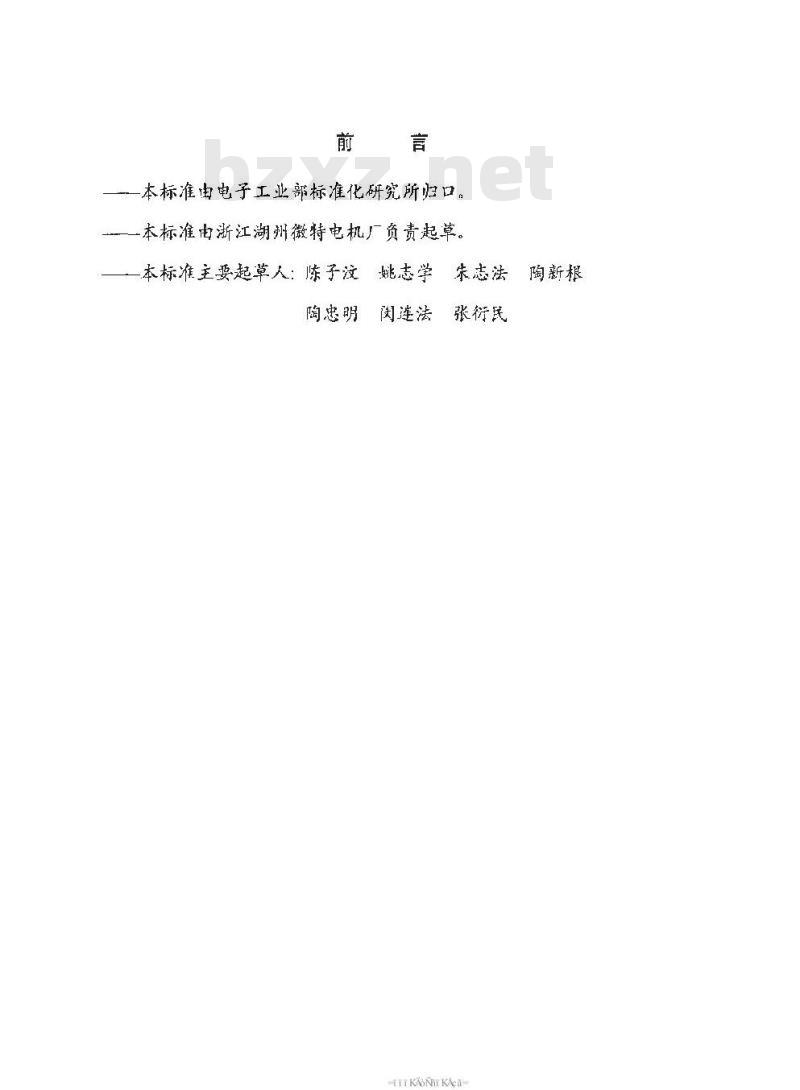

一本标准再电子工业部标准化研究所归口，一本标准由浙江湖州徽特电机厂负责起草。一本标准主要起草人：陈子汶姚志学朱志法陶新根陶忠明
闵连法
张衍民
TYKAONTKAca
SJ/T 10688 95
中华人民共和国电子行业标准
YYJT系列齿轮减速电子调速
单相异步电动机
Mntors,asynchronaus,single-phase.gearheadand elcetronie rcgulator,scries YYJT1范围
SJ/1 10688-95

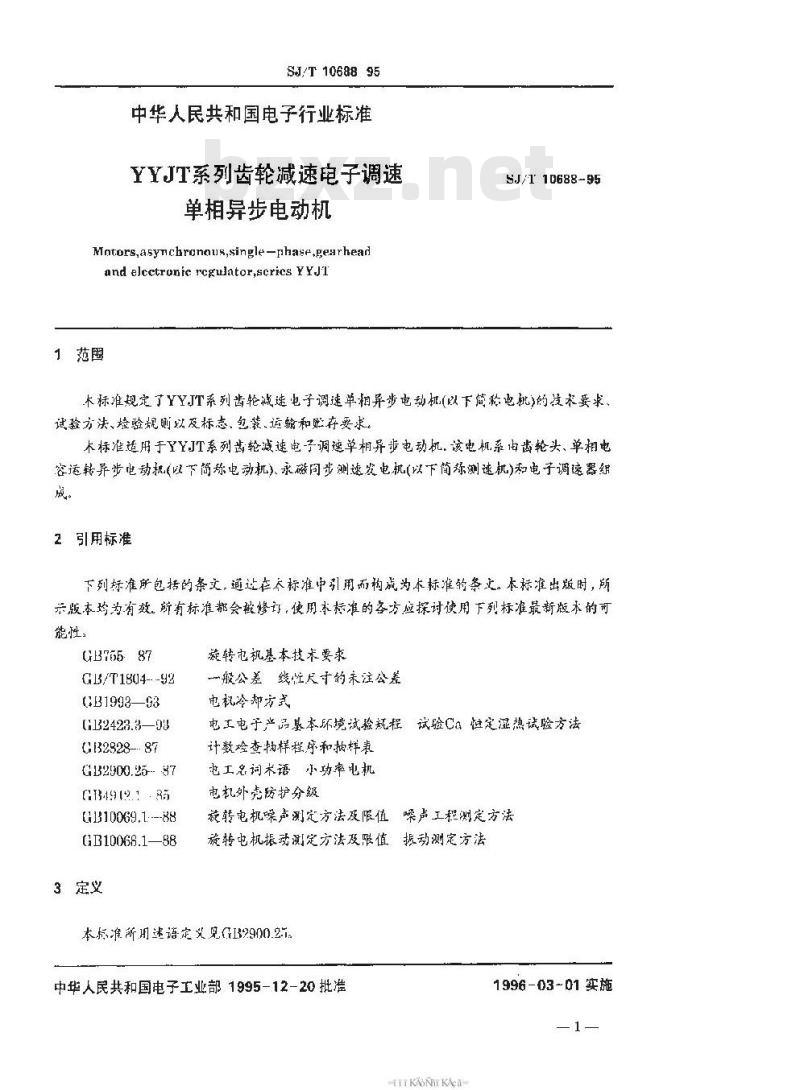

卡标准规定了YYJT系列齿轮感速电子调速单相异步电动机(以下简种电批)的技术要求、试验方法、检验规则以及标志、包装.运输和贮存要求。木标准适用于YYJT系列齿轮减速电子调速单相异步电动机，该电机系比齿轮头、单相电容运转异步电动机（以下简弥电动机）永磁同步测速发电机（以下简弥测速机）和电子调速器织成。
2引用标准
下列标准所包括的条文，通达在尽标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的冬方应探讨使用下列标准最新版本的可能性，
GB75587
G3/T1804-- -92
LB1993—63
G32423.8—98
0132828-. 87
G132900.9587
GB4912.1-85
G1310069.1.---88
GB10068.1—88
3定义
凝转电机基本技术要求
一般公差线性尺寸的未注公差
电机冷却方式
电工电于产品基本环境试验疑程试验Ca恒定证热试验方法计数检李构样程序和抽样表
电工名词术语小功率电机
电机外壳防护分级
旋转电机噪卢测定方法及限值，噪声工程测定方法旋转电机振动测定方法及限值振动测定方法本标准所月迷语定义见G12900.2中华人民共和国电子工业部1995-12-20批准TYYKAONTKAca
1996-03-01实施

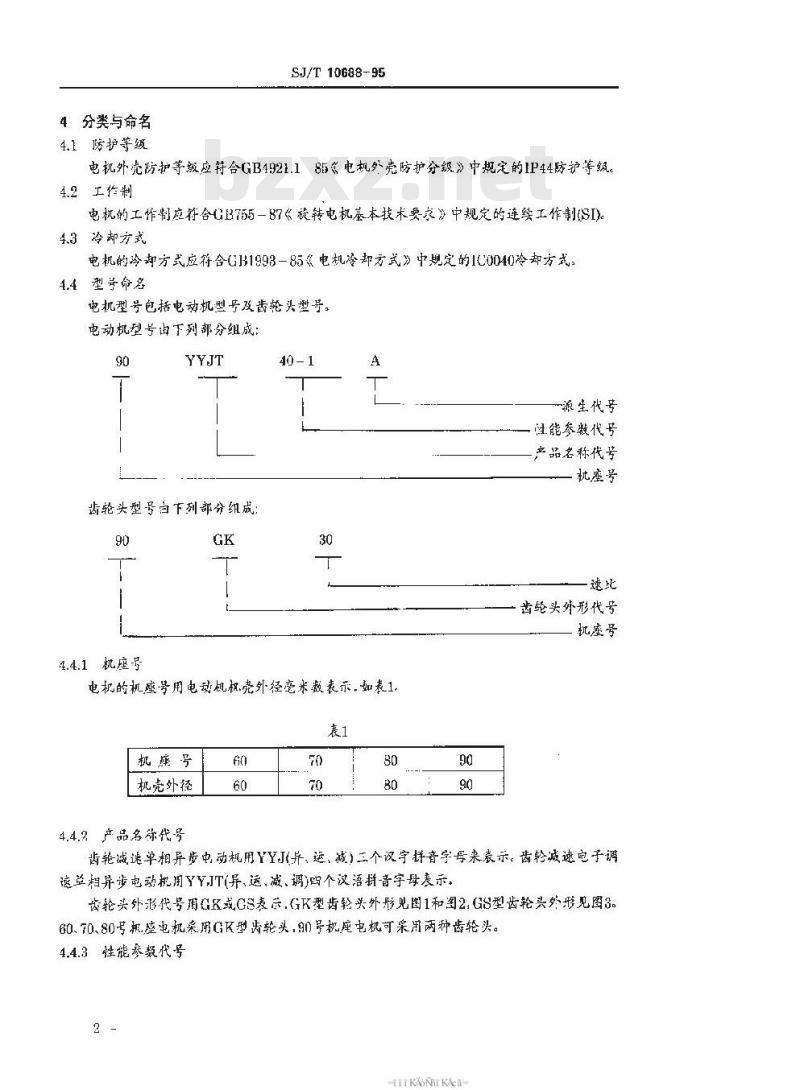

4分类与命名
4.1防护等级
SJ/T10688-95
电机外壳防护等级应特合GB4921.1距≤电机外壳防护分级》中规定的IP44防护等级。4.2工作制
电机的工作制应符合心B755一87《旋转电机基本技术要求》中规定的连续工作制(SI)4.3冷却方式
电机的冷却方式应符合GB1993-85《电机冷却方式》中期定的1C0040冷却方式4.4型号命名
电机型号包括电动机型号及齿轮头型号。电动机型号由下列部分组成：
齿轮头型号白下列部分组成:
4.4.1机座号
派生代号
经能参数代号
产品名称代号
杭座号
齿蛇头外形代号
机座号
电机的机座号用电动机机壳外径毫米数表示，如表1表1
机庭号
机壳外径
4.4.2产品名称代号
齿轮减速单相异步中动机用YYJ(异、运、减）三个汉字样音宇母来表示。齿轮减速电子调该单相异步电动机用YYJT(异、运、减、调)凹个汉语新青字母表示，齿轮头外形代号用GK或GB表示，GK型齿轮头外形见图1和图2G8型齿轮头外形见图360、70、80号机座电机采用GK型齿轮头.90号机座电机可采用两种齿轮头。4.4.3性能参数代号
TYYKAONTKAca
SJ/T 10686-95
性能参数代号由3一1位阿拉伯数学组成，前而1一3位数学如表2表示额定功率的式数：后通一位效实如表3表示额定电质的代持数。表2
额定动率
额定电压
1.4.1派生代号
派生包括结神源生和性能派生。派生代号周一位或二位汶语拼音字母A、B,C等顺序表示．

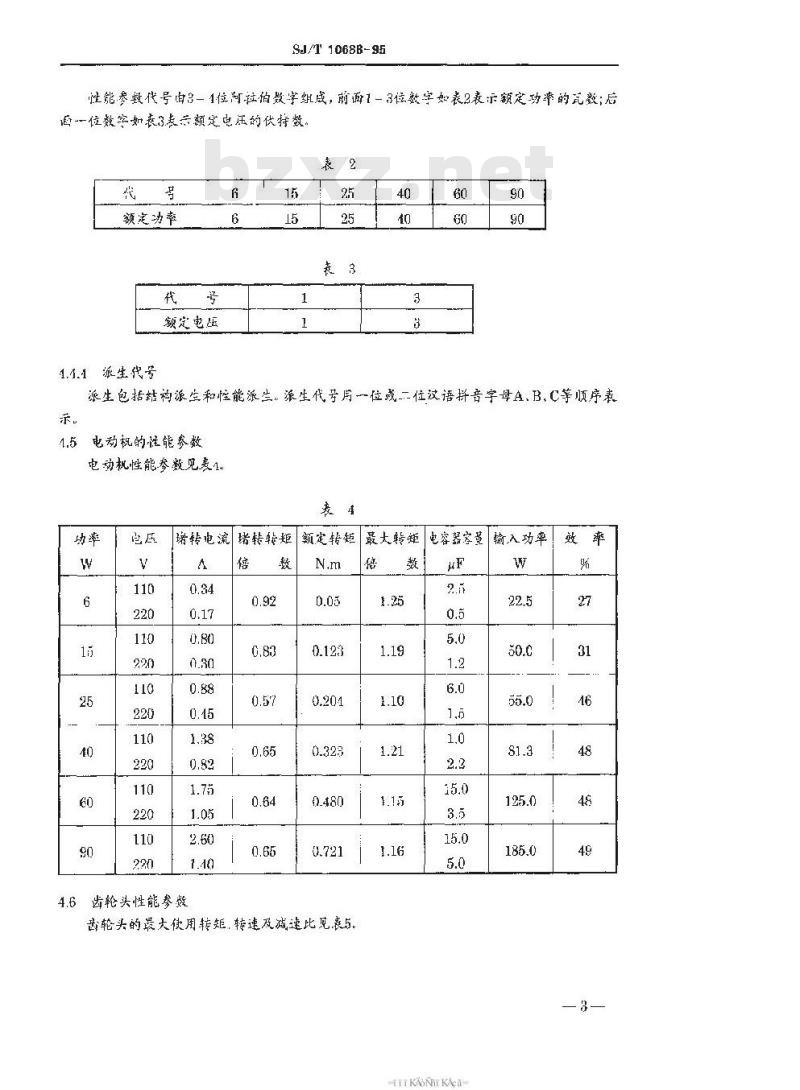

1.5电动机的性能参数
电动机性能参数见表1
堵转转矩
瑞转电流
4.6齿轮头性能参数
额定转矩
首轮头的最大使用转矩，转速及减速比见表5。最大转舜
电容器容置
输入功率
TYYKAONT KAca
空载转
5要求
5.1环境条件
电机能在下列环统条件下工作：环境温度：10℃~5
相对湿度：15必一-即路
大气压力：86kpa~106kpa
5.2外观和接地
SJ/T1068895
5.2.1、中表面应无锈蚀、避伤、划伤等缺陷，紧固件连接应牢回，铭牌标记的内容应清楚无误，归不得脱落，扎出线应完整，颜色和标志应工确。5.2.2电动机应有接地线或接池装置，一般应设置在出线扎附近。5.3外形及安装及产
电机外形及安装尺于应符合阁1--图3和表的规,定。A
TYYKAONTKAca
机应号
S.J/T 10688-95
我长3心m
线长soom-
19442341
载长300
注:] 未注公差尺寸按GB/T 1804 -C216(256)
(1元9)此内容来自标准下载网
②括号内数为齿轮速光大于或等于300时的长度1
TYYKAONrKAca
5.4旋转方向
$J/T 10688-95
从纳仲端视之，电动机逆时针方向旋转为正方向。5.5电源电乐变化
电动机的电源电压变化土5此时，电动机的输出均率仍保持额定喻出。点6瑪建范博
电动的工作转速应在90r/min～1100r/min范审内可调，在90r/min时的转短应特合表？规定。
额定功率
5.7测逸机输出电压
电机空载运行时，测速机的空载输托电示有效值应为28V～5V5.8堵转转短倍数
电动机在额定电压下堵转转矩倍数感不低于表4规定5.9堵转中流
电动机在额定电压，堵转电流应持合表规定。5.10最大转矩倍数
电动机在题定电压和额定频率下以120Ur/min转速运行时，最大转矩倍数应转合表4规定。
5.11 效率
电动机的效率应不低于表4规定，612绝缘电阻
电功机及浏速机绕组对地绝续电阻在常态和低湿下应不低于50Mn，在热态下不依于2M2.在涩热状态下不低于1M0。
5.13介电强度
电动机及测速机绕组应能承受50Hz、1500V正孩波电压1min而不发生击穿。5.14压间介电强度
电动机绕级函问应能承受额定频率的130%额定电压，历时3m证而无击穿现象5.15 过转短
电动机在热态下，应能承受1.1倍额定传短，历时15s而不产生转速突变，停转或其它异常现象。
TYYKAONT KAca
5.16温升
SJ/T 10688-95
电动机在额定运行条位下，绕组的温升限值为K5.17桑声
电机额定运行条体下空载运行时，A计权声动率噪声级.应不大于dB。5.18高温
电机在高温下保涡2h后，电动机及速机的绕阻绝缘电阻应符合元.12条规定，中机润滑脂不应流失。
5.19低温
中机在一10T的低温下，保温2h后，测量电动机及测速机的绕组绝缘电阻应符合5.12条规定，丑能在90V（额定电压220V)或45V（额定电压110V)下起动。5.20振动
电机在额定条件下空载远行时，测将的根动速度有效值应不大于2.8mm/85.21恒定温热。
电机进行恒定湿热试验后，测量绝缘电阻应符合5.12条规定，用5.13条规定试验电压的80归进行介强度试验，应无去穿，检查电机外表面应无明显质量变坏延影响正常工作的锈。
6试验方法
6.1 试验条件
6.1.1试验的标准大气条件
蒂无其它规定，所有试验均应在下列试验的标准大气条位下进行：环境温度：15℃~%
相对湿度：45折～75%
大气压力：86kPa～106Pa
6.1.2仰裁试验的标准大气条件
当因温度而对试验结果产生争议时，以20C二1C时的试验结果作为仲裁产品的依据。t.1.3试验电源的娠率变化应不超过1兴，电压幅佳的变化应天超过士3所6.1.4试验仪表准确度
试验中所用电工仪表，对型式试验应不低于0.5级，交收试验不低于1级。1.1.5 安装方式
若无特殊说明.试验时电机接伸水平方向安装，2外观,和接地。
TTY KAONT KAca
SJ/T 10688-95
日检电机外观和接地装置应符合5.2条要求,6.3外形及安装尺寸
用保证准确度的测量工具检查外形及安装尺寸，应符合5.3条规定6.4旋转方向
电动机按图4所示的接线，从轴仲端视之，电机旋转方向应符合规定。正号
6.5电源电压变化
电动机施加额定中压、额定频率和额定转矩，额定电压变化士5与时，其输出应符合5.5条规定
6.6调速范用
电动机在控制器控制下，测量电动机在1200r/min和90r/min转建下的转短，其输出转矩应符合表1和表了规定
6.7测速机输出电压
电机施如额定电压和额定频率空裁运行，测量测速证空载输出电压应符合5.了条规定，测量电压的收表电阻至少为500k。6.8堵转转矩倍数
电动机施加额定电压和额定频率，并将电动机转堵转，利用泌功机测量培转转矩，将测量值除以额定转短，其值应符合5.8条的要求。6.9堵转它流
进行6.8条该验时，测量堵转转矩时的绕组电流，即为堵转电流，其值应符合5.9务的规定6.10最大转矩倍数
在额定电压和额定频率下，电动机以1200r/min转速放转，在其输出轴上逐渐施加负载转矩，加载到一定使电机停止转功时，此转矩即为最大转矩，所测最大转矩除以额定转矩即为最大转矩倍数值：应符合5.10条规定—8-
TYYKAONY KAca
6.11效率
SJ/T 10688-95
中机施加额定中压和额定频率，并将电动机加上负载使电动机转逸为1200r/min时.测量电动机输入和输出功率，并与式(1和式()计算出电动机的效率，应符合5.11条的规定n.M
P—电动机输出功率.W：
n--电动机转速,r/min;
M一电动机额定转矩,N.m.
n—效率；
P一输入功率,W
6.12绝缘电阻
500V兆欧表测量电动机及测速机绕纽对机壳的绝缘电阻，应符合5.12条规定，6.13杂电强度
月50Hz实称正弦波的交流电源，试验设务容量不应小于0.5kV4.将试验电东加于电动机及测速机的烧组与机壳之司，试验电压从零乎始升到规定值.时间应不小于3，并保持1min然后均匀下降到零，对问不应小于，其结果应满足.18条的要求6.14匝间个宅强度
骆电机加以额定电压和额定频率，使电动机空战，然后逐步增加电压到1幼必额定电压，历时3min.应符合5.14条的要求、
6.15过转短
在额定电压和额定频率下,将电动机的负载加到1.1倍额定转矩时，其结果应满足5.12条的规定。
6.16 温升
电动机施加额定电压、额定频率和额定转超时，用带电或外推法测出电动机绕组断电明间的电阻值2,并用式(6)计算出组温升0.应符会5,16条规定()
(235 +tt) +t -t2
TTY KAONT KAca
· (3)
SJ/T 10688-95
式中t--测量绕组电控R·的室温，“C;t一测量绕组电阻2的室温：%;
R室温为t对绕组电阻，;
R室t对绕组电阻，Q
投GB310069.1定的方法进行噪声试验，电机空线运行新测A计权卢功率级应符合5.17条期定
6.18高湿
电证在55℃高温箱内，不通电存放2h后，在箱内测量绝缘中阻应符合元12条规定。从验箱取出后，检查电机应符合5.18条规定。6.19熊湿
也视在·10℃低湿箱，不通电存放2h后，在箱内测量绝缘电阻应符合5.12条规定，从箱内取出后存低压下启动应符合6.19规定。6.20振动
按GB10068.1规定的方法进行振动限值试验.被试电礼空裁运行时振动限值应符合5.20条的规定。
6.21恒定湿热
也机按GB2423.3规定的方法进行试验，试验结果应符合5.21条的规定，7捡验规则
试验分为两类:交收检验和型式检验。7.1交收检验项日及规则
交收检验项目见表8，交收检验插样按GB2828的规定，用-一次正常检查，一般检查水平II方案合格质量水平（AQL)对外观、外形及安装足寸和旋转方向三项试验为2.品，其它项可为1.0.
若交收检验不合格，出制造厂返修并剔除不合格品后再次提交验收，重新提交仍不合格则停止验收。
7.2型式检验项目及规期
型式检验在批准的试验室进行，7.2.1型式检验在下列情况F进行：a。新产品定型：
b.定型产品的电磁设计，机械结构或在学造过程中的工艺和所用材料发斗.定以影哈性能和参数的变更的；
C。正常生产时每二年进行一次，7.2.2型式检验的样机应是正常生产产品的代表：共摘取19台样机，按表8规定项目选行试验7.2.3型式检验结果的评定
只要有一台电任一项试验不符合本规范要求，则试验不合格，应另取两倍于不合格电机重复该项及有关试验。
a。重复试验任一台任一项不合格，财判型式检验大合努;b，重复试验合格，则应补足原样数，继续进行试验：-10 -
TYYKAONYKAca
