SJ/T 11063-1996 钨加热子 SJ/T11063-1996



标准内容标准内容

部分标准内容:

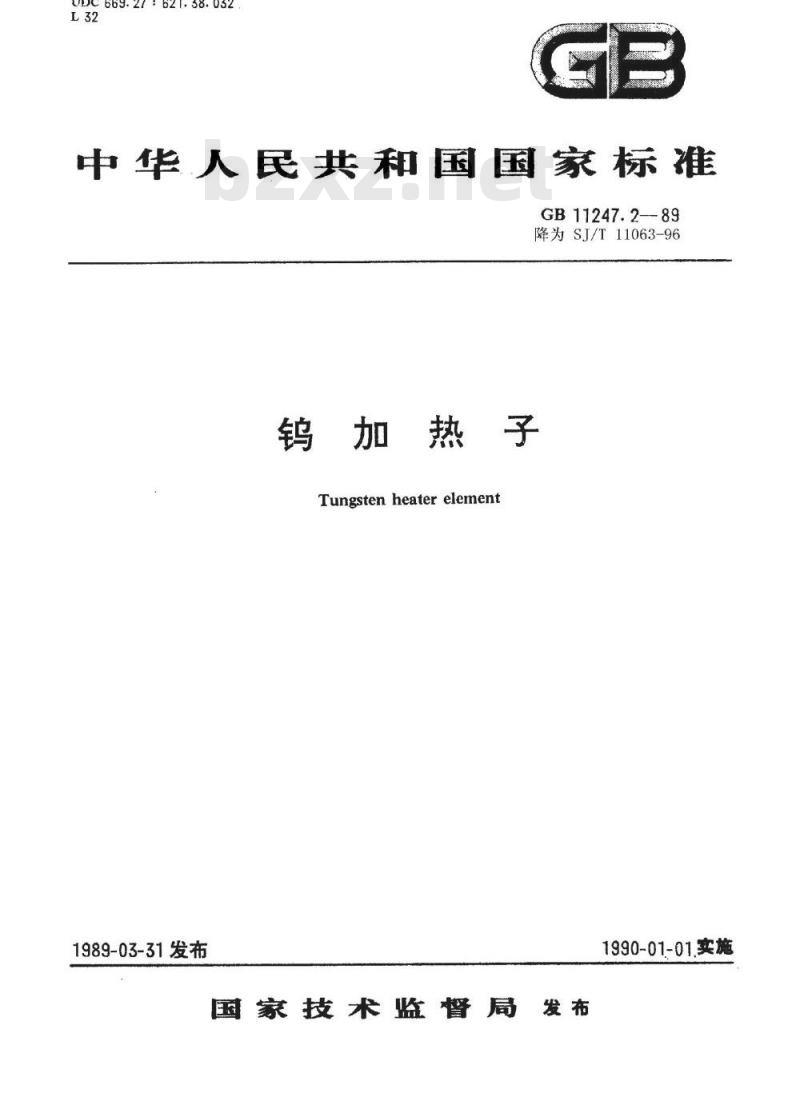

UDC669.27:621.38.032
中华人民共和国国家标准
GB11247.2—89
降为SJ/T11063-96
钨加热子
Tungstenheater element
1989-03-31发布
国家技术监督局发布
TTTKKAca
1990-01-01实施

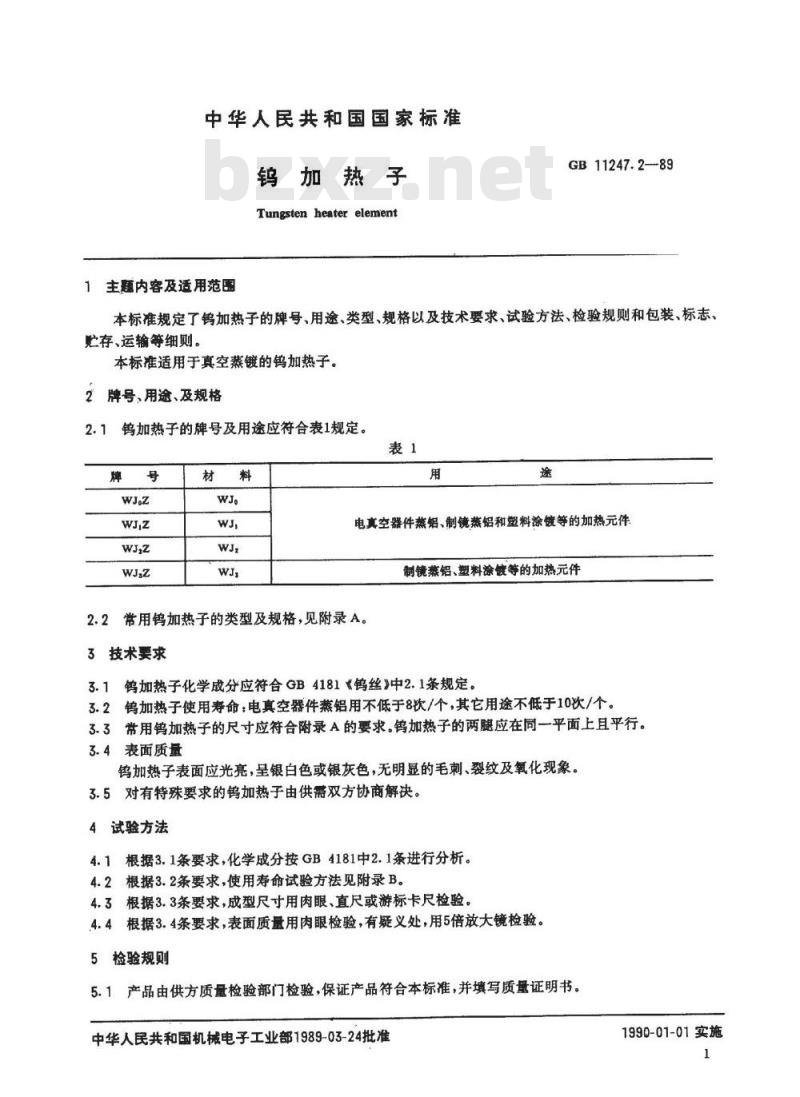

中华人民共和国国家标准
钨加热子
Tungsten heater element
1主题内容及适用范围
GB11247.2—89
本标准规定了钨加热子的牌号、用途、类型、规格以及技术要求、试验方法、检验规则和包装、标志、贮存、运输等细则。
本标准适用于真空蒸镀的钨加热子。2牌号、用途、及规格
钨加热子的牌号及用途应符合表1规定。表1
电真空器件蒸铝、制镜蒸铝和塑料涂镀等的加热元件制镜蒸铝、塑料涂镀等的加热元件常用钨加热子的类型及规格,见附录A。3技术要求
钨加热子化学成分应符合GB4181《钨丝》中2.1条规定。3.1
3.2钨加热子使用寿命:电真空器件蒸铝用不低于8次/个,其它用途不低于10次/个。3.3带用钨加热子的尺寸应符合附录A的要求。钨加热子的两腿应在同一平面上且平行。3.4表面质量
钨加热子表面应光亮,呈银白色或银灰色,无明显的毛刺、裂纹及氧化现象。3.5对有特殊要求的钨加热子由供需双方协商解决,4试验方法
4.1根据3.1条要求,化学成分按GB4181中2.1条进行分析。4.2根据3.2条要求,使用寿命试验方法见附录B。4.3根据3.3条要求,成型尺寸用肉眼、直尺或游标卡尺检验。.4.4根据3.4条要求,表面质量用肉眼检验,有疑义处,用5倍放大镜检验。5检验规则
5.1产品由供方质量检验部门检验,保证产品符合本标准,并填写质量证明书。中华人民共和国机械电子工业部1989-03-24批准YYKAONYKCa
1990-01-01实施
GB11247.2—89

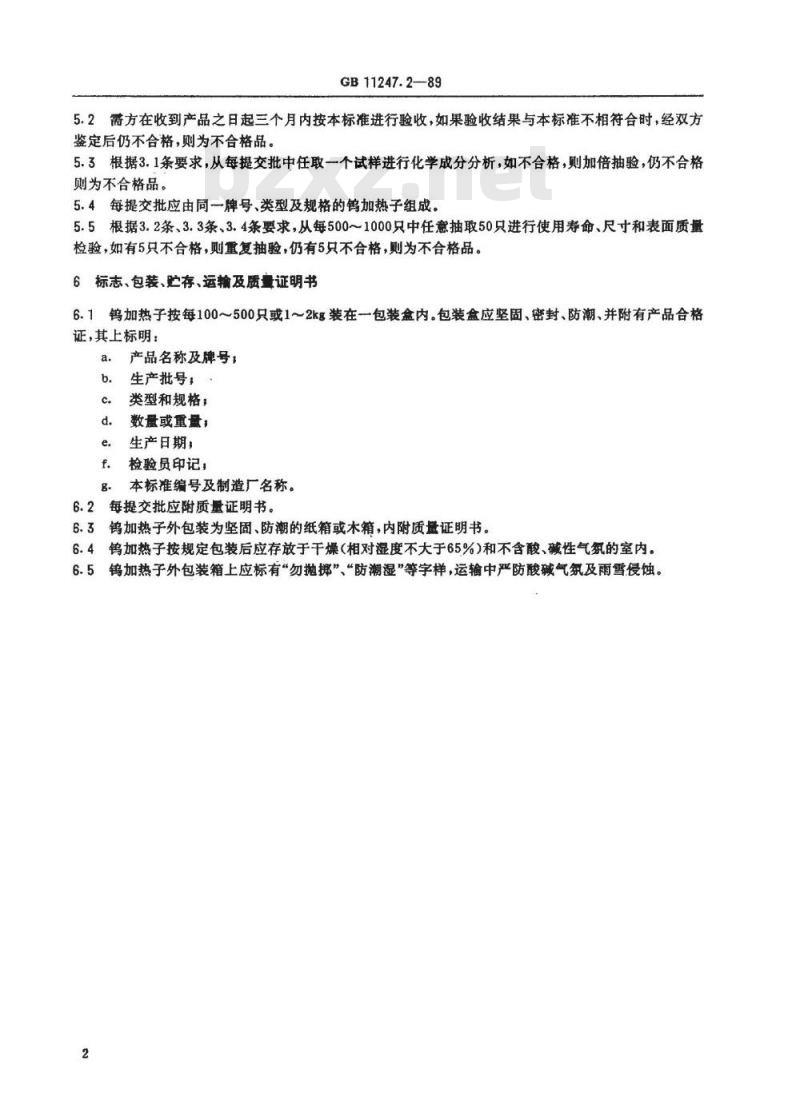

5.2需方在收到产品之日起三个月内按本标准进行验收,如果验收结果与本标准不相符合时,经双方鉴定后仍不合格,则为不合格品。5.3根据3.1条要求,从每提交批中任取一个试样进行化学成分分析,如不合格,则加倍抽验,仍不合格则为不合格品。
5.4每提交批应由同一牌号、类型及规格的钨加热子组成。5.5根据3.2条、3.3条、3.4条要求,从每500~1000只中任意抽取50只进行使用寿命、尺寸和表面质量检验,如有5只不合格,则重复抽验,仍有5只不合格,则为不合格品。6标志、包装、贮存、运输及质量证明书钨加热子按每100~500只或1~2kg装在一包装盒内。包装盒应坚固、密封、防潮、并附有产品合格6.1
证,其上标明:
产品名称及牌号,
生产批号,
类型和规格;
数量或重量,
生产日期:
检验员印记,
本标准编号及制造厂名称。
6.2每提交批应附质量证明书。
6.3钨加热子外包装为坚固、防潮的纸箱或木箱,内附质量证明书。6.4钨加热子按规定包装后应存放于干燥(相对湿度不大于65%)和不含酸、碱性气氛的室内。6.5钨加热子外包装箱上应标有“勿抛掷”、“防潮湿”等字样,运输中严防酸碱气氛及雨雪侵蚀。2
YYKAONYKAa

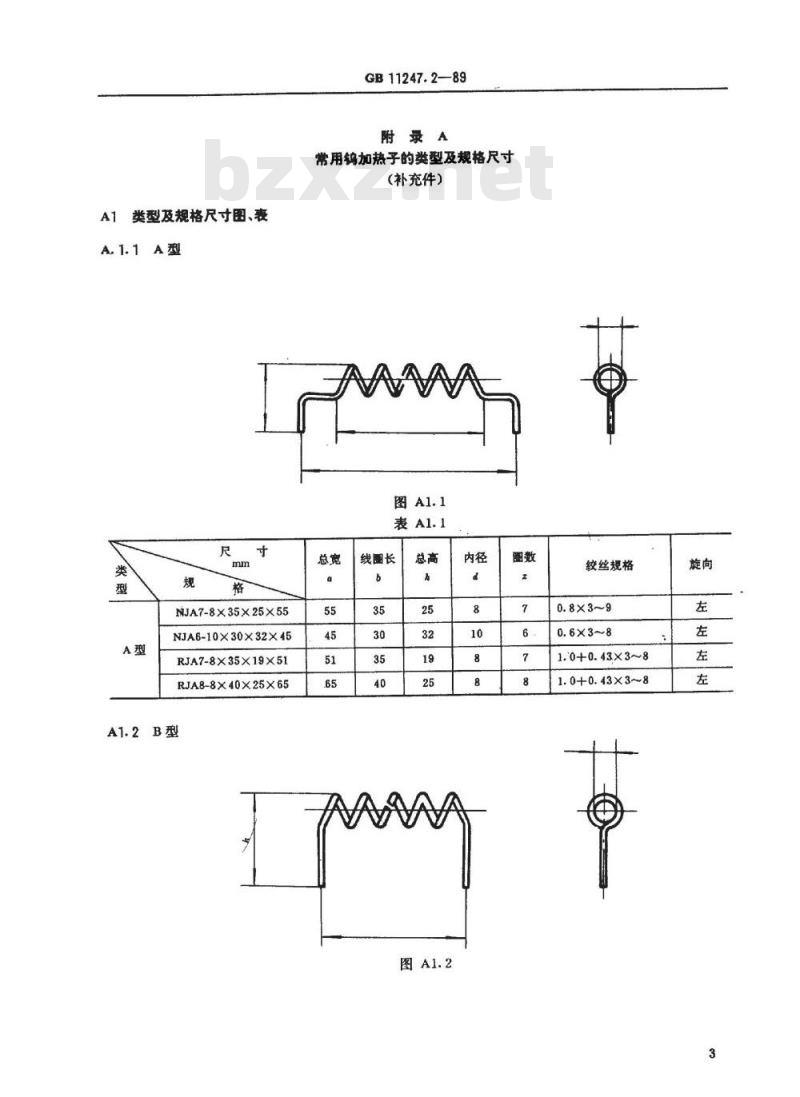

A1类型及规格尺寸图、表
A.1.1A型
NJA7-8×35×25×55
NJA6-10X30×32X45
RJA7-8×35×19×51
RJA8-8×40×25×65
GB11247.2—89
附录A
常用钨加热子的类型及规格尺寸(补充件)
线图长
YYKAONYKa
绞丝规格
1.0+0.43×3~8
1.0+0.43×3~8

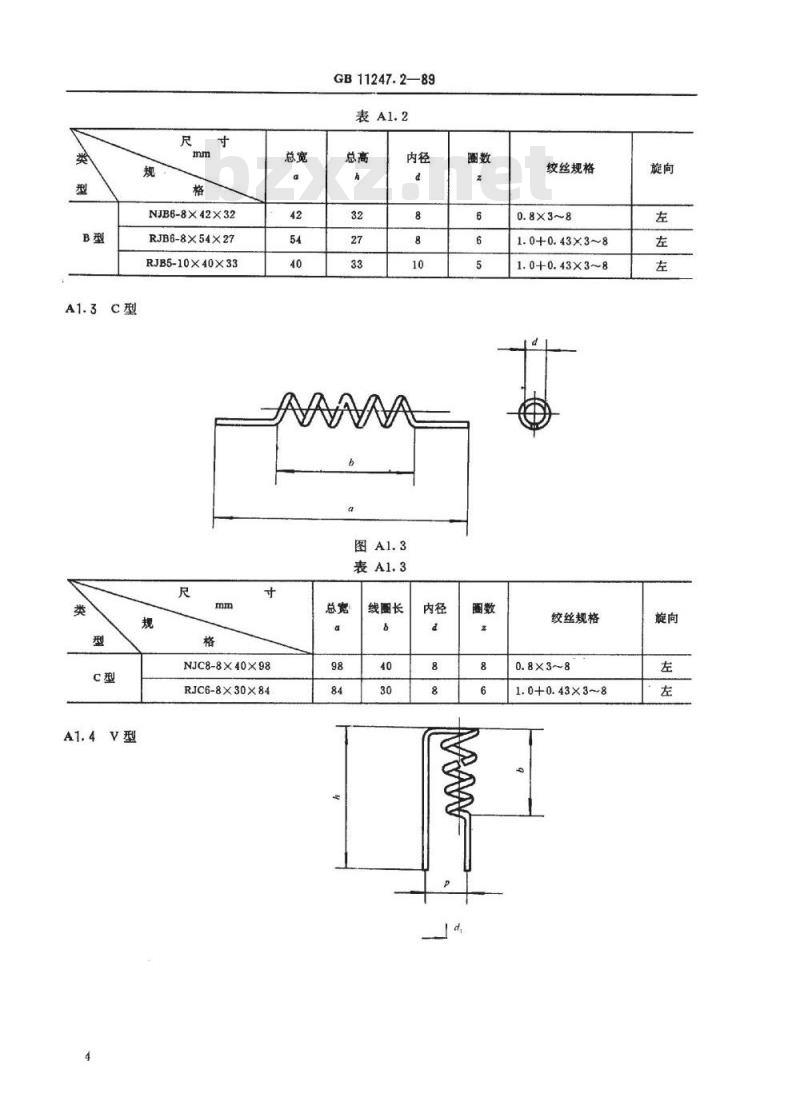

NJB6-8X42X32
RJB6-8X54X27
RJB5-10X40X33
NJC8-8X40X×98
RJC6-8×30×84
GB11247.2—89
线圈长
图圈数
YYKAONYKAa
绞丝规格
1.0+0.43×3~8
1.0+0.43×3~8
绞丝规格
1.0+0.43×3~8
A1.6D2型
NJV-143
NJDi-127
GB11247.2—89
线圈长
上内径
线圈长
YYKAONYKAa
下内径
引线长
绞丝规格
0.61×3~8
绞丝规格
0.55×3~8
NJD--143wwW.bzxz.Net
NJE-216
GB11247.2-89
线圈长
线圈长
YYKAONYKAa
绞丝规格
0.61×3~8
绞丝规格
0.762×3~8
A2规格举例
NJM-103
NJA7-8×35×25×55
NJV-143
GB11247.2—89
加热子类型
绞丝类型
加热子类型
-绞丝类型
YYKAONKAa
绞丝规格
GB11247.2—89
钨加热子使用寿命试验条件
(参考件)
电真空器件蒸铝用的钨加热子寿命试验条件B1.1实验设备
日本大亚真空技术研究株式会社制造,编号379493B1.2试验条件
真空度:1.33×10-2Pa;
电流:60~100A,
电压:预热3.5~5.0V,蒸发5.5~8.0V,蒸发时间,预热18~21s,蒸发16~25s,插铝量:100~120mg,
铝丝纯度:99.99%。
B2制镜蒸铝用的钨加热子寿命试验条件之一B2.1试验设备
DMW-1350型旋转式真空镀膜机
B2.2试验条件
真空度:1.33×10-2Pa
电流:90A,
电压:8V,
蒸发时间:1~1.5mimy
插铝量:0.4~0.7g
铝丝纯度:99.45%~99.99%。
制镜蒸铝用的钨加热子寿命试验条件之二B3
B3.1试验设备
DM-670F型真空镀膜机
B3.2试验条件
真空度:≥6.65×10-2Pa,
蒸发电压:120~170V,
蒸发电流:0.6~0.9kA,
蒸发时间:1min;
插铝量:0.3~0.4g;
铝丝纯度:99.99%。
附加说明:
本标准由745厂负责起草。
本标准主要起草人:林玲、衷怀沫。8
YYKAONTKAa
