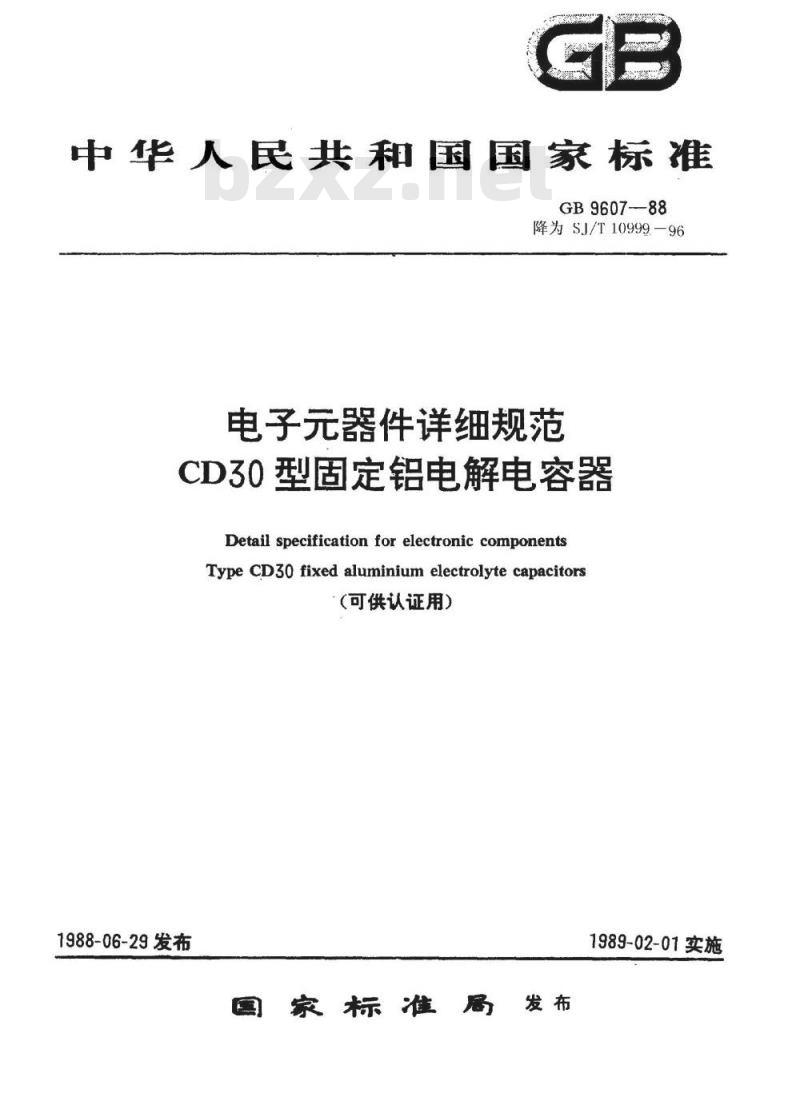

中华人民共租国国家标准
GB 9607-88
降为SJ/T10999.—96
电子元器件详细规范
CD30型固定铝电解电容器
Detail specification for electronic componentsType CD30 fixed aluminium electrolyte capacitors（可供认证用）
1988-06-29发布
国家标准发布
1989-02-01实施

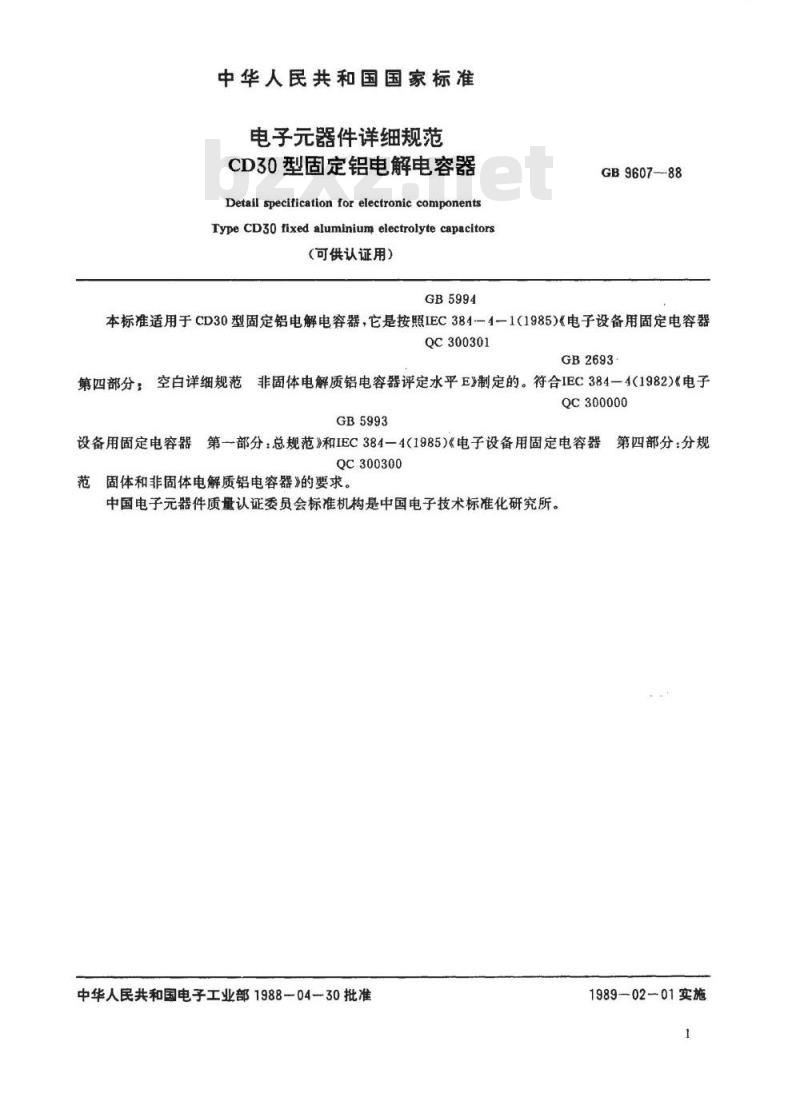

中华人民共和国国家标准
电子元器件详细规范
CD30型固定铝电解电容器
Detail specification for electronic componentsType CD30 fixed aluminium electrolyte capacitors（可供认证用）
GB5994
GB9607--88
本标准适用于CD30型固定铝电解电容器，它是按照IEC384-4一1(1985）《电子设备用固定电容器QC300301
GB2693
第四部分：空白详细规范非固体电解质铝电容器评定水平E》制定的。符合IEC384一4（1982)《电子QC300000
GB5993
第四部分：分规
设备用固定电容器第一部分：总规范》和IEC384一4（1985）《电子设备用固定电容器QC300300
范固体和非固体电解质铝电容器》的要求。中国电子元器件质量认证委员会标准机构是中国电子技术标准化研究所。中华人民共和国电子工业部1988-04-30批准1989—02-01实施
国家技术监督局
GB2693
按IEC384-1评定质量的电子元器件QC300000
GB9607--88

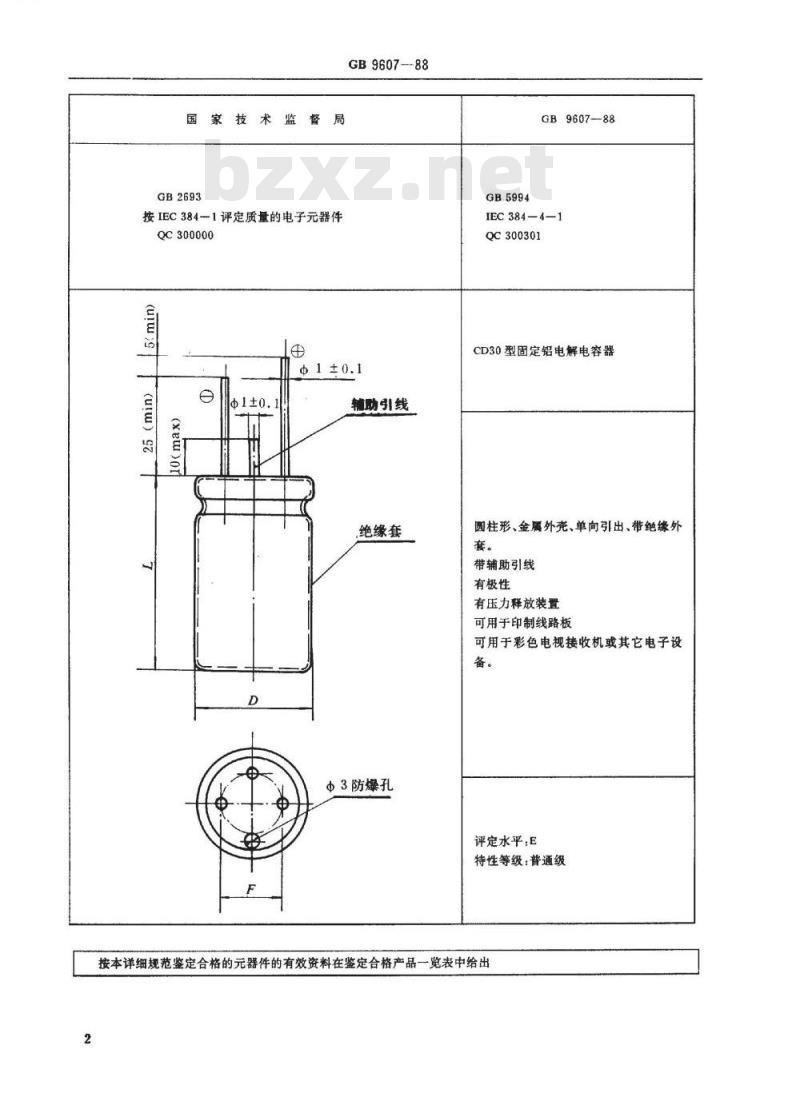

辅助引线
绝缘套
Φ3防爆孔
GB5994
GB9607-88
IEC384-4-1
QC300301
CD30型固定铝电解电容器
圆柱形、金属外壳、单向引出、带绝缘外套。
带辅助引线
有极性
有压力释放装置
可用于印制线路板
可用于彩色电视接收机或其它电子设备。
评定水平：E
特性等级：普通级

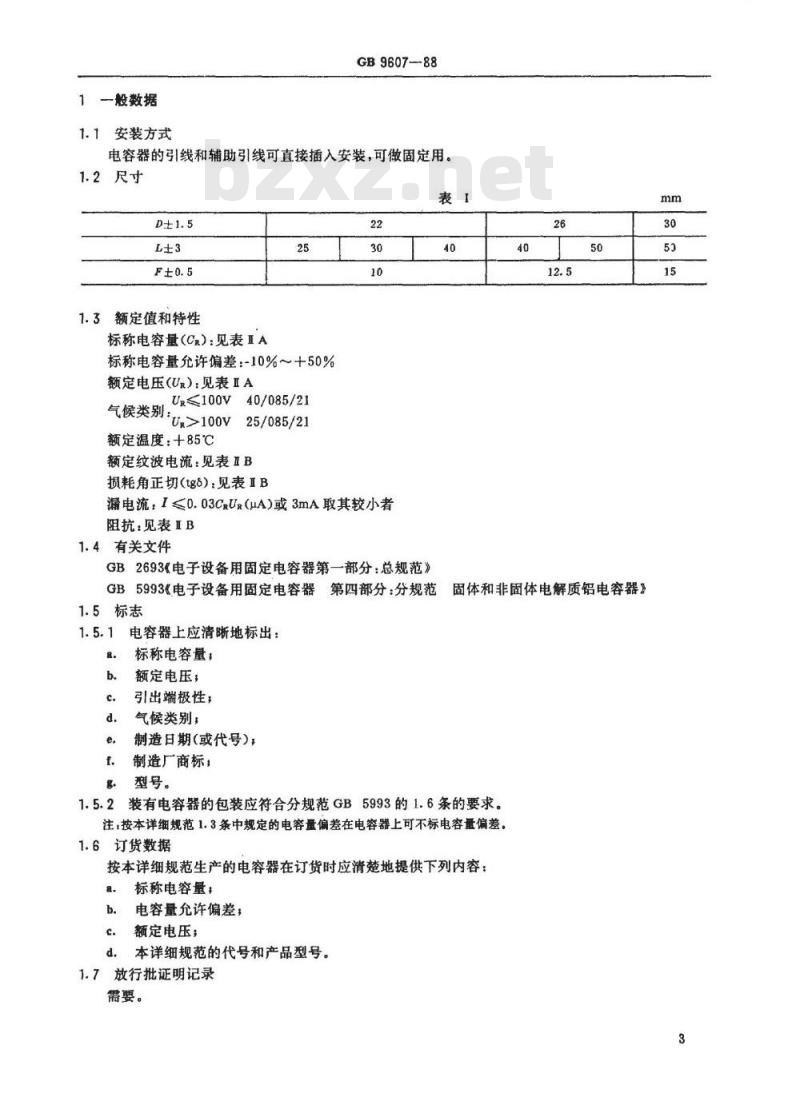

按本详细规范鉴定合格的元器件的有效资料在鉴定合格产品一览表中给出1一般数据
1.1安装方式
GB9607-88
电容器的引线和辅助引线可直接插入安装，可做固定用。1.2尺寸
1.3额定值和特性
标称电容量（CR）：见表IA
标称电容量允许偏差：-10%~+50%额定电压（UR）：见表IA
Ur≤100V40/085/21
气候类别
U>100v
额定温度：+85℃
25/085/21
额定纹波电流：见表ⅡB
损耗角正切（tg8）：见表IB
漏电流：1<0.03CU（uA）或3mA取其较小者阻抗：见表IB
1.4有关文件
GB2693《电子设备用固定电容器第一部分：总规范》GB5993《电子设备用固定电容器第四部分：分规范1.5标志
1.5.1电容器上应清晰地标出：
标称电容量：
额定电压；
引出端极性，
气候类别；
制造日期（或代号)；
制造厂商标：
型号。
固体和非固体电解质铝电容器》1.5.2装有电容器的包装应符合分规范GB5993的1.6条的要求。注：按本详细规范1.3条中规定的电容量偏差在电容器上可不标电容量偏差。1.6订货数据
按本详细规范生产的电容器在订货时应清楚地提供下列内容：标称电容量：
电容量允许偏差；
额定电压；
d.本详细规范的代号和产品型号。1.7放行批证明记录
需要。
CR(μF)
GB9607-88

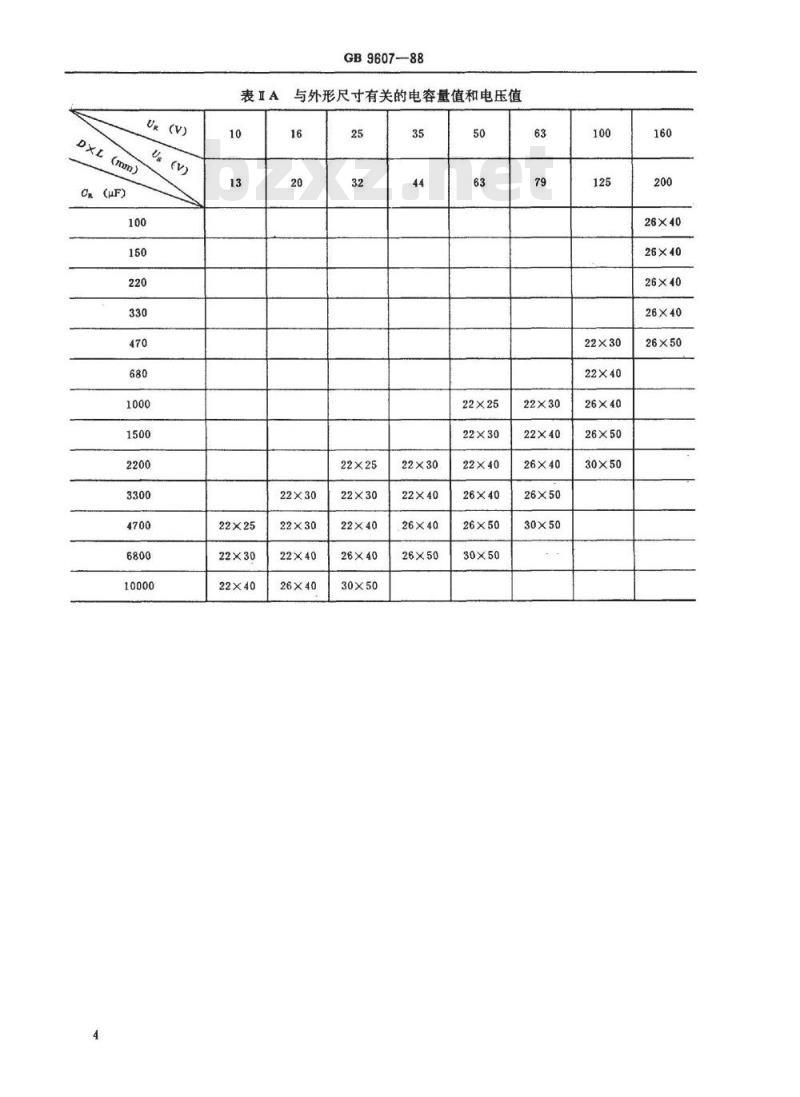

与外形尺寸有关的电容量值和电压值10
22×25
22×30
22×40
22×30
22×30
22×40
26×40
22×25
22×30
22×40
26×40
30×50
22×30
22×40
26×40
26×50
22×25
22×30
22×40
26×40
26×50
30×50
22×30
22×40
26×40
26×50
30×50
22×30
22×40
26×40
26×50
30×50
26×40
26×40
26×40
26×40
26×50
GB9607—88
损耗角正切、阻抗和额定纹波电流额定纹波电流
85℃100Hz
10 kHz
损耗角正切
20 ℃
KANKAca
100Hz或120Hz
GB9607--88
续表IB
额定纹波电流
注：若需要50Hz的额定纹波电流值时，可将100Hz的额定纹波电流值乘以0.7。检验要求
2.1程序
2.1.1鉴定批准程序应符合GB5993的3.4条。损耗角正切
100Hz或120Hz
2.1.2质量致性检验的试验览表（表）包括抽样数、周期、严酷度和要求。检验批的构成包括在分规范3.5.1条中。
注：①表中试验的条款号特性要求引自GB5993和本规范的第一章。②检查水平(IL)和合格质量水平(AQL)选自IEC410：计数检查抽样方案和程序。③表中：p周期（月数）
n—样本大小
C———接收判据（允许的不合格品数）D——破坏性试验
ND-非破坏性试验
IL—检查水平
AQL—合格质水平
IEC410
条款号和试验
（见注①）
A组检验（逐批）
A1分组
4.2外观检查
4.2外形尺寸bzxz.net
（量具测量）
A2分组
4.3.1漏电流
4.3.2电容量
4.3.3损耗角正切
4.3.4阻抗
4.3.5外套绝缘电阻
B组检验（逐批）
B1分组
4.6可焊性
B2分组
4.19高低温特性
D或ND
GB960788
续表Ⅱ
试验条件
（见注①）
（见注②）
保护电阻U≤100V
约为100QU>100V
约为10000
频率：100Hz或120Hz
频率：100Hz或120Hz
频率，见表IB
绝缘外套与线间加
100V-lmin
焊槽法Ta方法1或润
湿秤量法
漫溃深度：6mm
漫溃持续时间：5士1s
在各温度阶段下测量
阶段1:20℃
阻抗（与阶段2额率相
阶段2：下限类别温度
频率：100Hz或120Hz
特性要求
（见注①）
符合4.2条，标志清晰并符
合本规范1.5条规定
符合本规范表1的规定
<本规范1.3条规定值
在规定的允许偏差内
<本规范表IB的规定值
<本规范表1B的规定值
≥100MQ
引出端有良好的镀层，焊料
自由流动，引出端湿润或零
交时间≤1.5s，作用力≥
35%理论值
作基准值
相对于阶段1数值的比率
额定电压(V)
6.316U160
阻抗比
注：容量超过1000uF者，每
增加1000uF，阻抗比增加1。
条款号和试验
（见注①）
C组检验（周期）
C1A分组
C1分组样本中的部分样品
4.2外形尺寸（详细）
4.4.1初始测量
4.4引出端的强度
4.5耐焊接热
4.5.3最后测量
耐溶剂性
C1B分组
C1分组样本中的其余样品
4.7.1初始测量
4.7温度快速变化
4.7.3最后测量
4.8振动
4.8.2最后测量
4.9磁撞
4.9.2最后测量
电容量
GB9607—88
续表Ⅲ
试验条件
（见注?）
试验Ual,Ub，方法1
外观检查
试验Tb方法1A10s
外观检查
·电容量
试验X水溶剂
电容量
8=下限类别温度
=+85℃
五次循环持续时间：30min
恢复：16h
外观检查
安装方法：按本规范1.1条
程序：B4
频率范围10~55Hz
总持续时间：3×2h
外观检查
电容量
安装方法：按本规范1.1条
碰撞次数：1000次
加速度，390m/s
脉冲持续时间：6ms
外观检查
电容量
样本大小和接
收判据（见注③）
特性要求
（见注@）
符合本规范表丨的规定
无可见损伤
无可见损伤，标志清晰
AC/C≤5%（与4.4条测量
值比较）
外观无异常状态
标志应清晰
无可见损伤和电解质漏出
无可见损伤和电解质漏出，
标志清晰
AC/C≤5%(与4.7.1条测
量值相比）
无可见损伤和电解质漏出
AC/C≤5%(与4.7.1条测
量值相比）
条款号和试验
（见注?）
C1分组
C1A和C1B分组全部样
品组成样本
4.11气换顺序
4.11.1干热
4.11.2循环漫热
试验Db，第一循环
4.11.3寨冷
4.11.5循环湿热
试验Db,其余循环
4.11.7最后测量
C2分组
4.12稳态湿热
4.12.1初始测益
4.12.2最后测量
C3分组
4.13耐久性
4.13.1初始测量
4.13.2最后测量
GB9607--88
续表置
试验条件
（见注@）
温度，+85℃
持续时间：16h
温度，下限类别温度
持续时间：2h
外观检查
滑电流
电容量
损耗角正切
电容量
外观检查
滑电流
电容量
损耗角正切
绝缘外套的绝缘电阻
持续时间：1000h
环境温度：+85℃
施加额定纹波电流
恢复时间：至少16h
电容量
外观检查
漏电流
电容量
损耗角正切
样本大小和接收判据
（见注）
特性要求
（见注①）
无可见损伤和电解质漏出
≤4.3.1条规定值
AC/C≤10%（与4.5.3条和
4.9.2条测量值相比）
≤1.2倍本规范表IB规定值
无可见损伤和电解质漏出，标
志清晰
≤4.3.1条规定值
100VμC/C15%
>100VAC/C≤10%
（与4.12.1条测量值相比）
<本规范表IB规定值
≤1.2倍本规范表1B规定值
≥100MQ
无可见损伤和电解质漏出，标
志清晰
≤4.3.1条规定值
AC/C≤20%
（与4.13.1条测量值相比）
≤1.5倍本规范表IB规定值
或0.4(取较大者）
条款号和试验
（见注）
C4A分组
4.14浪涌电压
4.14.1初始测量
4.14.2最后测量
C4B分组
4.16压力释放
C5A分组
4.17高温贮存
4.17.1初始测量
4.17.2最后测量
C5B分组
4.18低温贮存
（下限类别温度为一25
产品作本试验）
4.18.1初始测量
4.18.2最后测量
GB9607—88
试验条件
（见注?）
绝缘外套的绝缘电阻
循环次数：1000次
温度：+85℃
充电电压：见表IA
充电持续时间：30s
放电持续时间：5min30s
恢复，16h
电容量
外观检查
漏电流
电容量
损耗角正切
试验方法：直流法或交流法
温度：十85℃
持续时间，500h
恢复，至少16h
电容量
外观检查
滑电流
电容量
损耗角正切
持续时间：16h
温度：—40℃
恢复：至少16h
电容量
外观检查
漏电流
电容量
损耗角正切
样本大小和接收判据
（见注③）
特性要求
（见注?）
<3倍本规范表IB规定值
>100MQ
无可见损伤和电解质漏出
≤4.3.1条规定值
AC/C≤15%
（与4.14.1条测量值相比）
≤本规范表IB规定值
装置应打开，无爆炸和然烧
无可见损伤和电解质漏出
<2倍4.3.1条规定值
AC/C20%
（与4.17.1条测量值相比）
≤1.2倍本规范表1B规定值
无可见损伤和电解质漏出，
标志清晰
<4.3.1条规定值
AC/C≤10%
（与4.14.1条测量值相比）
<本规范表IB规定值
条款号和试验
（见注①）
C6分组
4.19高低温特性
附加说明：
GB9607-88
续表取
试验条件
（见注①）
电容器在每个温度阶段下
阶段1：20℃
（与第2阶段频率相同）
阶段21
下限类别温度
频率：100Hz或120Hz
阶段3：+85℃
漏电流
本标准由电子工业部第七九三厂负贵起草。样本大小和接收判据
（见注③）
待性要求
（见注?）
做基准值
相对于阶段数值的比率，
额定电压(V)
6.316阻抗比
注，容量超过1000uF者，每
增加1000μF，阻抗比增加1，
≤5倍4.3.1条规定值
