中华人民共和国国家标准
GB9612-88
降为SJ/T11004-96
半导体电视集成电路
测试方法的基本原理
General principles of measuring methodsfor semiconductor TV integrated circuits1988-06-29发布
国家标准局
TTTKKAca
1989-02-01实施
中华人民共和国国家标准
半导体电视集成电路图象通道电路测试方法的基本原理
General principles of measuring methodsof picture channel circuit
for semiconductor TV integrated circuitsGB9612—88
本标准规定了半导体电视集成电路图象通道电路（以下简称器件）电参数测试方法的基本原理。1总的要求
1.1若无特殊说明，测试期间，环境或参考点温度偏离规定值的范围应符合器件详细规范的规定。1.2测试期间，应避免外界干扰对测试精度的影响。测试设备引起的测试误差应符合器件详细规范的规定。
1.3测试期间，施于被测器件的电源电压的误差应在规定值的士1%以内，电源内阻在讯号频率下应基本为零。施于被测器件的其它电参量的精度应符合器件详细规范的规定。1.4被测器件与测试系统连接或断开时，不应超过器件的使用极限条件。1.5测试期间，被测器件应连接器件详细规范规定的辅助电路或补偿电路。1.6测试期间，应无寄生振荡。
1.7若电参数值是由几步测试经计算而确定时，这些测试的时间间隔应尽可能短。2参数测试
2.1静态电流Icco
2.1.1月的
测中频输入端对地交流短路时，经电源端流入器件的电流。2.1.2测试原理图

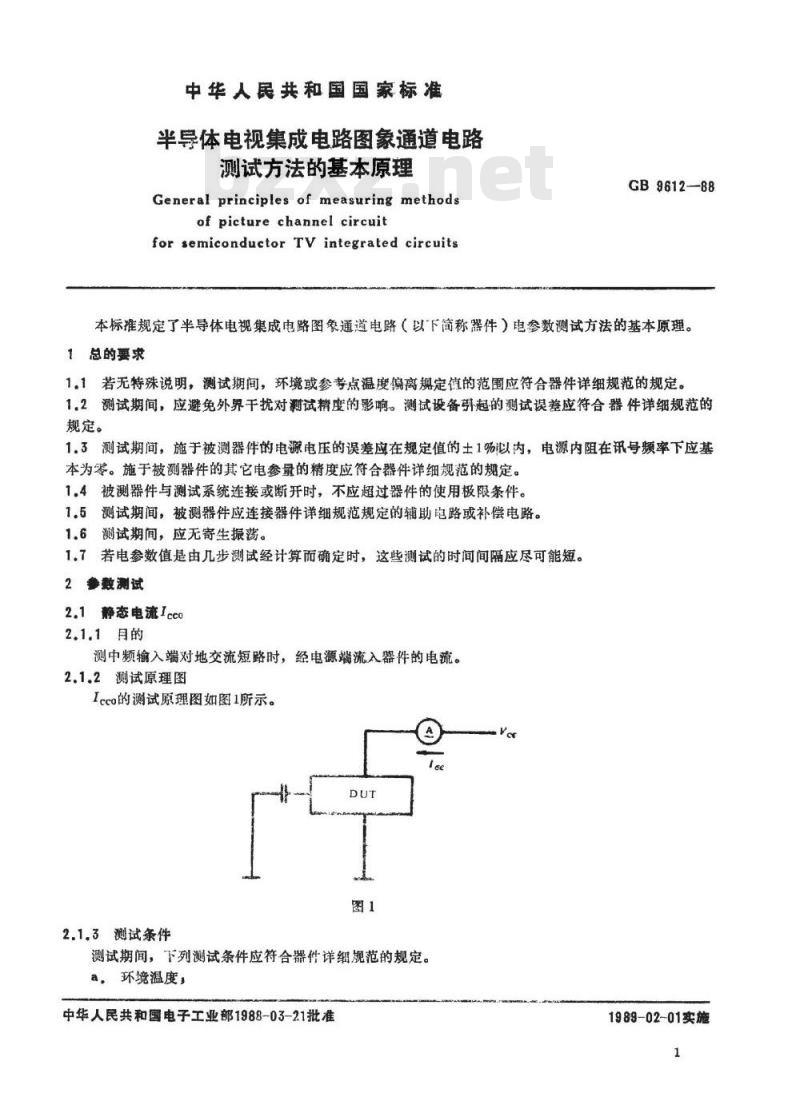

Icco的测试原理图如图1所示。
2.1.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a，环境温度，
中华人民共和国电子工业部1988-03-21批准YYKAONYKCa
1989-02-01实施
电源电压。
2.1.4测试程序
GB9612—-88
2.1.4.1在规定的环境温度下，将被测器件接入测试系统中。2.1.4.2电源端施加规定的电压。2.1.4.3在电源端读取Icco。
2.2视频输出直流电压Vovn
2.2.1目的
测中频输入端对地交流短路时，视频输出端的直流电压。2.2.2测试原理图

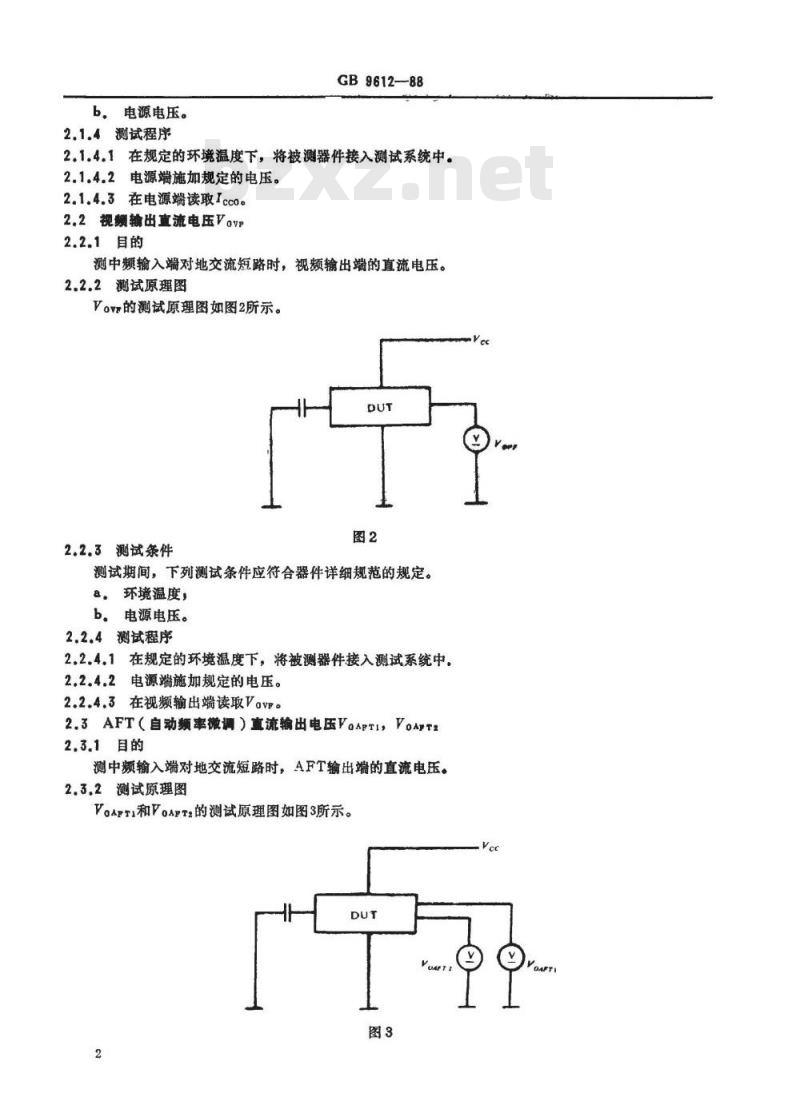

Vovr的测试原理图如图2所示。
2.2.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a.环境温度，
b.电源电压。
2.2.4测试程序
2.2.4.1在规定的环境温度下，将被测器件接入测试系统中。2.2.4.2电源端施加规定的电压。2.2.4.3在视频输出端读取VavF。2.3AFT（自动频率微调）直流输出电压VoAPT1，VoAT22.3.1目的
测中频输入端对地交流短路时，AFT输出端的直流电压。2.3.2测试原理图bzxz.net
VAFT和VoAFT的测试原理图如图3所示。DUT
YYKAONYKCa
2.3.3测试条件
GB9612-88
测试期间，下列测试条件应符合器件详细规范的规定。a。环境温度，
b.电源电压。
2.3.4测试程序
2.3.4.1在规定的环境温度下，将被测器件接入测试系统中。2.3.4.2电源端施加规定的电压。2.3.4.3在AFT输出端分别读取VaAPTI和VoAPT2e2.4AFT输出偏移电压△VoAPT
2.4.1目的
测中频输入端对地交流短路时，AFT两输出端间的直流电压差。2.4.2测试原理图

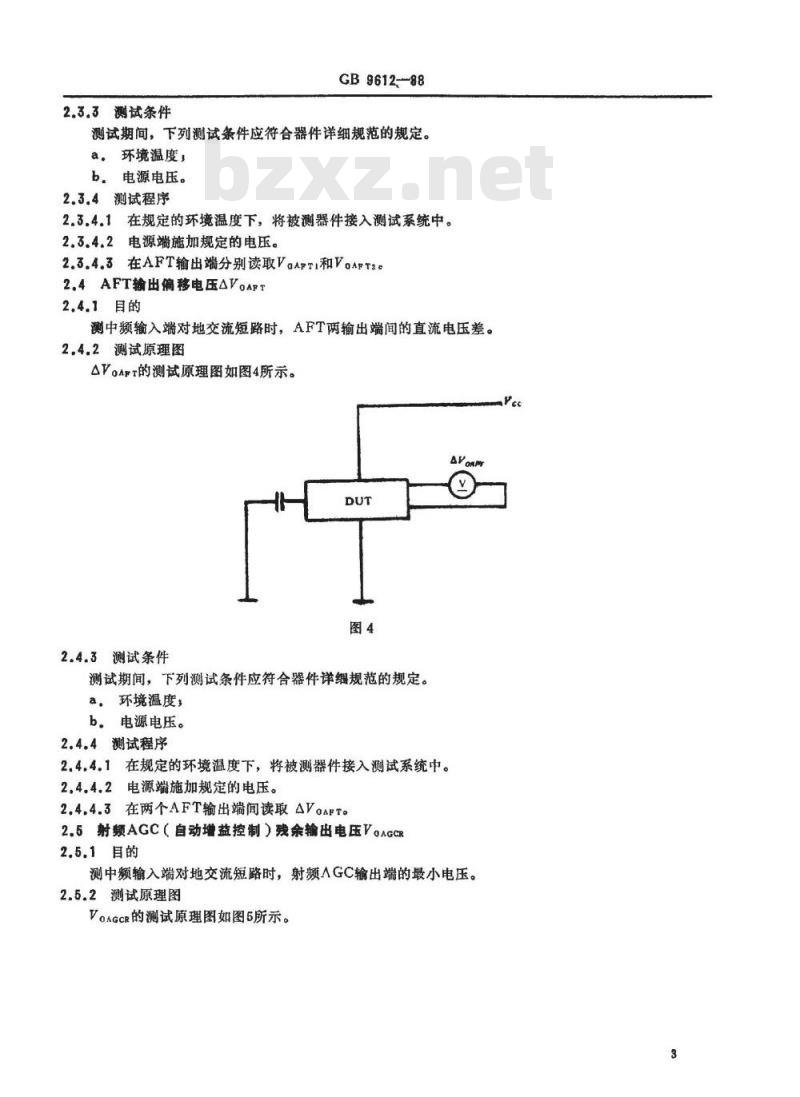

△V。Ar的测试原理图如图4所示。Yo
2.4.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a，环境温度，
b.电源电压。
2.4.4测试程序
2.4.4.1在规定的环境温度下，将被测器件接入测试系统中。2.4.4.2电源端施加规定的电压。2.4.4.3在两个AFT输出端间读取AVoART。2.5射频AGC（自动增益控制）残余输出电压VoAGCR2.5.1目的
测中频输入端对地交流短路时，射频人GC输出端的最小电压。2.5.2测试原理图

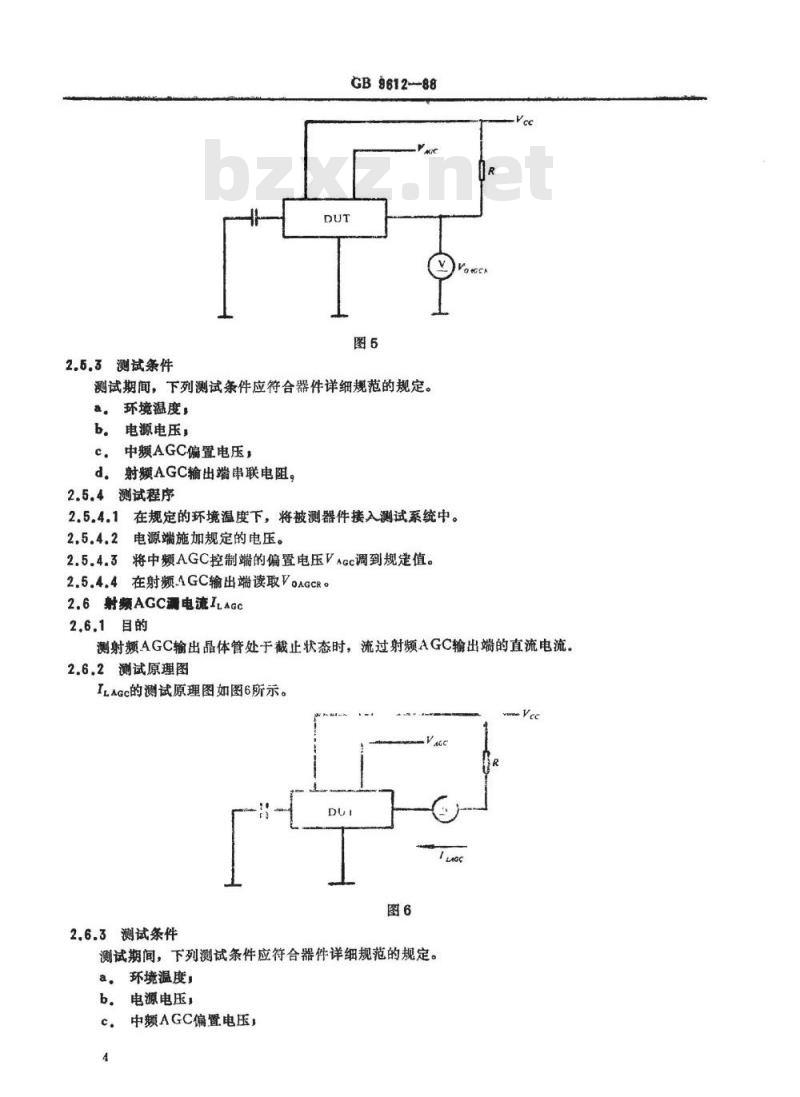

VoAGCR的测试原理图如图5所示。YYKAONTKa
2.5.3测试条件
GB9612--88
测试期间，下列测试条件应符合器件详细规范的规定。&。环境温度，
b。电源电压，
中频AGC偏置电压
射频AGC输出端串联电阻。
2.5.4测试程序
2.5.4.1在规定的环境温度下，将被测器件接入测试系统中。2.5.4.2电源端施加规定的电压。2.5.4.3将中频AGC控制端的偏置电压VAGc调到规定值。2.5.4.4在射频-1GC输出端读取VoAGCR。2.6射频AGC漏电流ILAGC
2.6.1目的
测射频AGC输出晶体管处于截止状态时，流过射频AGC输出端的直流电流。2.6.2测试原理图
ILAGc的测试原理图如图6所示。Vco
2.6.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a。环境温度：
b.电源电压，
中频AGC偏置电压，
YYKAONTKa
d。射频AGC输出端串联电阻。
2.6.4测试程序
GB9612--88
2.6.4.1在规定的环境温度下，将被测器件接入测试系统中。2.6.4.2电源端施加规定的电压。2.6.4.3将中频AGC控制端的偏置电压VAGc调到规定值，使射频AGC输出晶体管处于截止状态。2.6.4.4在射频AGC输出端读取ILAGC。2.7射频AGC最大电流IAGCM
2.7.1目的
测射频1GC输出晶体管处于饱和导通状态时，流过射频AGC输出端的直流电流。2.7.2测试原理图
IAGc的测试原理图如图7所示。
L AGC
2.7.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a，环境温度，
b.电源电压，
c。中频AGC偏置电压，
d，射频AGC输出端串联电阻。
2.7.4测试程序
2.7.4.1在规定的环境温度下，将被测器件接入测试系统中。2.7.4.2电源端施加规定的电压。2.7.4.3将中频AGC控制端的偏置电压VAGc调到规定值，使射频4GC输出晶体管饱和导通。2.7.4.4在射频GC输出端读取IAGCM。2.8视频烫敏度Vivp
2.8.1目的
测视频输出信号的大小达到规定值时的中频输入信号电压。2.8.2测试原理图
Vwr的测试原理图如图8所示。
YYKAONTKAa
2.8.3测试条件
GB9612-88
测试期间，下列测试条件应符合器件详细规范的规定。环境温度
b。电源电压，
中频信号和音频调制信号频率，信号的调制度。视频输出信号电压，
负载电阻。
2.8.4测试程序
在规定的环境温度下，将被测器件接入测试系统中。2.8.4.1
电源端施加规定的电压。
将信号频率和调制度调到规定值。e
2.8.4.4调节中频输入信号电压，使视频输出电压Vov达到规定值。2.8.4.5在中频输入端读取VivF。2.9AGC范圈△A
2.9.1目的
测当中频AGC控制电压在规定的范围内变化，视频输出电压保持为规定值时，中频输入电压的变化范围。
2.9.2测试原理图
AA的测试原理图如图9所示。
YYKAONYKCa
2.9.3测试条件。
GB9612—88
测试期间，下列测试条件应符合器件详细规范的规定。a。环境温度，
b.电源电压
c.中频AGC偏置电压的范围：
d。中频信号和音频调制信号频率，信号的调制度，视频输出信号电压：
f.负载电阻。
2.9.4测试程序
在规定的环境温度下，将被测器件接入测试系统中。2.9.4.1
2.9.4.2电源端施加规定的电压。2.9.4.3中频AGC偏置电压调到规定范围的最大值。2.9.4.4将信号频率和调制度调到规定值。2.9.4.5调节中频输入信号电压，使视频输出电压Vavr达到规定值。在中频输入端读取V11。2.9.4.6
中频AGC偏置电压调到规定范围的最小值。2.9.4.7调节中频输入信号电压，使视频输出电压avr达到规定值；在中频输入端读取V12。则△A按下式计算：
Vu(de)
AA=20log
2.10同步信号电平VsYN
2.10.1目的
测视频输出信号中同步信号顶端的电平。2.10.2测试原理图
VsYx的测试原理图如图10所示。DUT
2.10.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a。“环境温度，
b.电源电压，
c。中频信号频率和幅度，
d.负载电阻。
2.10.4测试程序
YYKAONTKa
...（1)
GB9612--83
2.10.4.1在规定的环境温度下，将被测器件接入测试系统中。2.10.4.2电源端施加规定的电压。2.10.4.3将中频信号电压和频率调到规定值。2.10.4.4在视频输出端读取直流电压VsYN。2.11中频曦大输入电压V11PM
2.11.1目的
测视频输出信号的幅度比在AGC电路正常起控的情况下增加10%时的中频输入信号幅度。2.11.2测试原理图
V的测试原理图如图11所示。
2.11.3测试条件
测试期间，下列测试条件应符合器件详细规范内规定。a。环境温度，
b.电源电压，
C。中频输入信号频举，调制度和平均图象电平（APL）：d。负载电阻。
2.11.4测试程序
2.11.4.1在规定的环境温度下；将被测器件接入测试系统中。2.11.4.2电源端施加规定的电压。2.11.4.3将中频信号电压和频率调到规定值。2.11.4.4在视频输出端读取Vovr。2.11.4.5提高中频输入信号电平，使视频输出信号达到1.1Vav2.11.4.6在中频输入端读取V11FM2.12白渠声阐值VTw黑噪声调值Vts白噪声钳位电平Vkw熟噪声钳位电平VkE2.12.1日的
分别测量视频输出端白噪声脉冲增大到开始被抑制时的幅度（白噪声阈值），被抑制后保持的幅度（白噪声钳位电平），黑噪声脉冲增大到开始被抑制时的幅度（黑噪声阅值），抑制后保持的幅度（黑噪声钳位电平）。
2.12.2测试原理图
Vw，Vn，Vkw，Van的测试原理图如图12所示。8
YYKAONYKCa
2.12.3测试条件
GB9612-88
测试期间，下列测试条件应符合器件详细规范的规定。环境温度，
b.电源电压
中频AGC偏置电压，
d，中频输入信号的频率变化范围，e。中频输入信号的幅度，
f.负载电阻。
测试程序
在规定的环境温度下，将被测器件接入测试系统中。2.12.4.2
电源端施加规定的电压。
2.12.4.3将中频ΛGC偏置电压V^Gc调到规定值。2.12.4.4将中频输入信号电压调到规定值。vc
2.12.4.5使中频输入信号在规定的频率范围内变化，观察示波器上视频输出电压的波形，分别读取Vrw,VTB,Vkw和VkB.
2.13视频带宽BW
2.13.1目的
测视频输出信号的高频成分比低频成分衰减3dB时的频带宽度。2.13.2测试原理图
BW的测试原理图如图13所示。
YYKAONYKCa
2.13.3测试条件
GB9612--88
测试期间，下列测试条件应符合器件详细规范的规定。环境温度，
b，电源电压，
中频AGC偏置电压，
中频输入信号的频率变化范围，e.
视频输出直流电压和视频输出交流电压，f.
G，的起始频率；
负载电阻。
2.13.4测试程序
2.13.4.1在规定的环境温度下，将被测器件接入测试系统中。2.13.4.2电源端施加规定的电压。2.13.4.3将中频AGC偏置电压VAGc调到规定值。2.13.4.4将G，输出调到最小，调G，的频率至规定值（38MHz）。2.13.4.5调G，的输出，使视频输出的直流电压为规定值。2.13.4.6G，频率调至规定值，调整其输出使视频输出的交流电压为规定值。2.13.4.7减小Gz的频率，使视频输出的交流电压减小3dB，读出此时的频率f，则BW-38-fMHz2.14AFT输出上限电压VOHAFT，AFT输出下限电压VoLAFT2.14.1目的
测量在改变输入信号频率时，AFT输出电压能达到的最大值（AFT输出上限电压），和能达到的最小值（AFT输出下限电压）。
2.14.2测试原理图
VoHArr和VoLAFT的测试原理图如图14所示。yco
2.14.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a。环境温度，
b.电源电压，
中频输入信号的频率范围和幅度，d。负载电阻。
YYKAONYKCa
2.14.4测试程序
GB9612-88
2.14.4.1在规定的环境温度下，将被测器件接入测试系统中。2.14.4.2电源端施加规定的电压。2.14.4.3将中频输入信号的幅度调到规定值。2.14.4.4使输入信号在规定的频率范围内扫频，在AFT输出端读取VoHAPT和VoLApT。2.15载波抑制比CR
2.15.1目的
测视频输出信号幅值与残留中频载波幅值之比。2.15.2测试原理图
CR的测试原理图如图15所示
2.15.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度；
b.电源电压，
中频输入信号频率和音频调制信号频率，信号的调制度，.
中频输入信号的幅度，
视频输出信号幅度，
负载电阻。
测试程序
在规定的环境温度下，将被测器件接入测试系统中。2.15.4.1
电源端施加规定的电压。
将中频输入信号的频率、调制度和幅度调到规定值。2.15.4.3
调节AGC偏置电压VAGc，使视频输出信号的幅度达到规定值V。（pP）215.4.4
2.15.4.5将输入信号的调制度变为0%，测视频输出端载波电压Vc（pp）。则CR按下式计算：
Vo(PP(dB)
CR=201og元
VCR-PP)
2.16二次载波抑比CR：
2.16.1的
测视频输出信号幅值与残留中频载波的二次谐波幅值之比。2.16.2测试原理图
YYKAONYKCa
（2）
