中华人民共和国国家标准
半导体电视集成电路伴音通道电路测试方法的基本原理
General principles of measuringmethods of audio channel circuitfor semiconductor TV integrated circuitsGB9613-88
降为SJ/T11005-96
本标准规定了半导体电视集成电路伴音通道电路（以下简称器件）电参数测试方法的基本原理。1总的要求
1.1若无特殊说明，测试期间，环境或参考点温度偏离规定值的范围应符合器件详细规范的规定。1.2测试期间，应避免外界干扰对测试精度的影响。测试设备引起的测试误差应符合器件详细规范的规定。
1.3测试期间，施于被测器件的电源电压的误差应在规定值的土1%以内，电源内阻在讯号频率下应基本为零。施于被测器件的其它电参量的精度应符合器件详细规范的规定。1.4被测器件与测试系统连接或断开时，不应超过器件的使用极限条件。1.5测试期间，被测器件应连接器件详细规范规定的辅助电路或补偿电路。1.6测试期间，应无寄生振荡。
1.7若电参数值是由几步测试经计算而确定时，这些测试的时间间隔应尽可能短。2参数测试
2.1稳定电压Vz
2.1.1目的
测工作电流达到规定值时，稳压端的电压2.1.2测试原理图

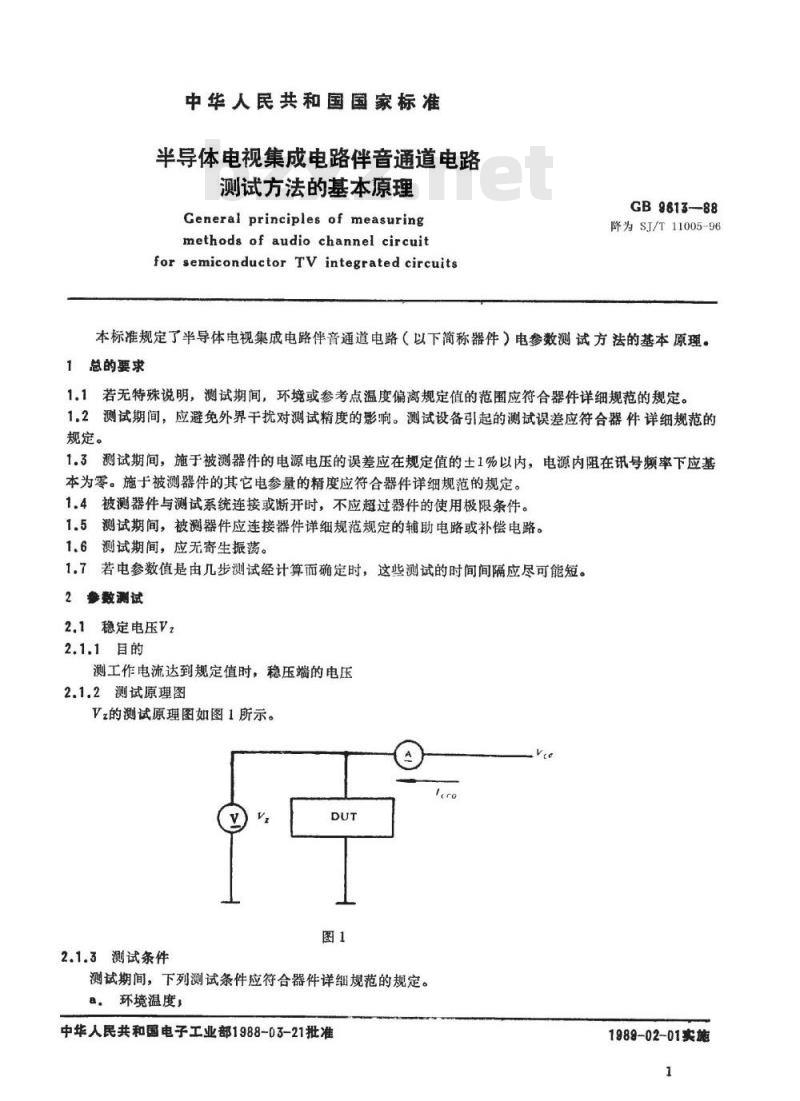

Vz的测试原理图如图1所示。
2.1.3测试条件Www.bzxZ.net
测试期间，下列测试条件应符合器件详细规范的规定。a.环境温度，
中华人民共和国电子工业部1988-03-21批准TTTKKAca
1989-02-01实施
b.电源电压，
c，工作电流。
2.1.4测试程序
GB9613--88
2.1.4.1在规定的环境温度下，将被测器件接入测试系统中。2.1.4.2电源端施加规定的电压。2.1.4.3工作电流调到规定值，在稳压端读取Vz。2.2静态电流Icco
2.2.1目的
测中频输入端对地交流短路时，经电源端流入器件的电流。2.2.2测试原理图

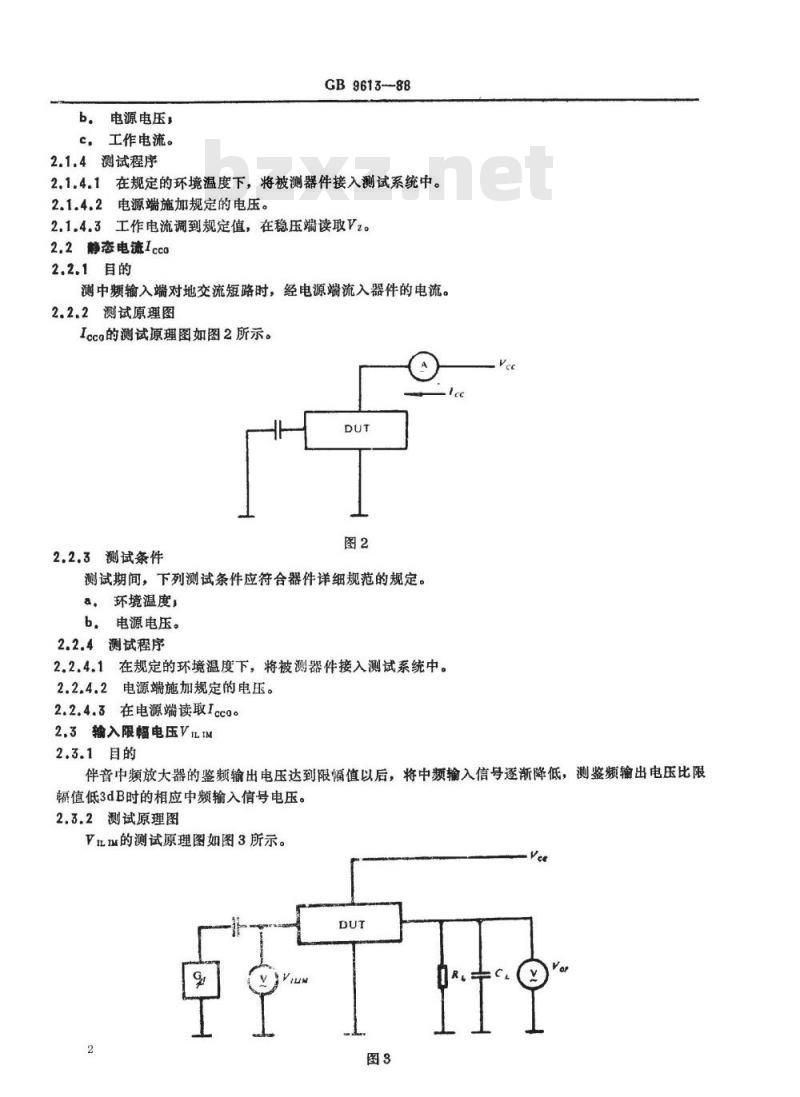

Icco的测试原理图如图2所示。
2.2.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。a，环境温度，
b．电源电压。
2.2.4测试程序
2.2.4.1在规定的环境温度下，将被测器件接入测试系统中。2.2.4.2电源端施加规定的电压。2.2.4.3在电源端读取Icco。
2.3输入限幅电压VILIM
2.3.1目的
伴音中频放大器的鉴频输出电压达到限幅值以后，将中频输入信号逐渐降低，测鉴频输出电压比限幅值低3dB时的相应中频输入信号电压。2.3.2测试原理图
Vm的测试原理图如图3所示。
YYKAONYKCa
2.3.3测试条件
GB9613--88
测试期间，下列测试条件应符合器件详细规范的规定。a.环境温度，
b。电源电压：
c。中频输入信号频率、频偏和调制频率，d。负载阻抗，
2.3.4测试程序
在规定的环境温度下，将被测器件接入测试系统中。2.3.4.1
电源端施加规定的电压。
将中频输入信号的频率、频偏和调制频率调到规定值，微调信号频率，使鉴频输出电压达到最大。
2.3.4.4加大中频输入信号，使鉴频电压输出达到限幅值，记下此时的输出电压值。2.3.4.5逐渐减小中频输入信号，使输出电压比限幅值低3dB。2.3.4.6从中频输入端读取VILM。2.4调幅抑制比AMR
2.4.1目的
测伴音中频放大器加调频信号时的鉴频输出电压与加调幅信号时的鉴频输出电压之比。2.4.2测试原理图

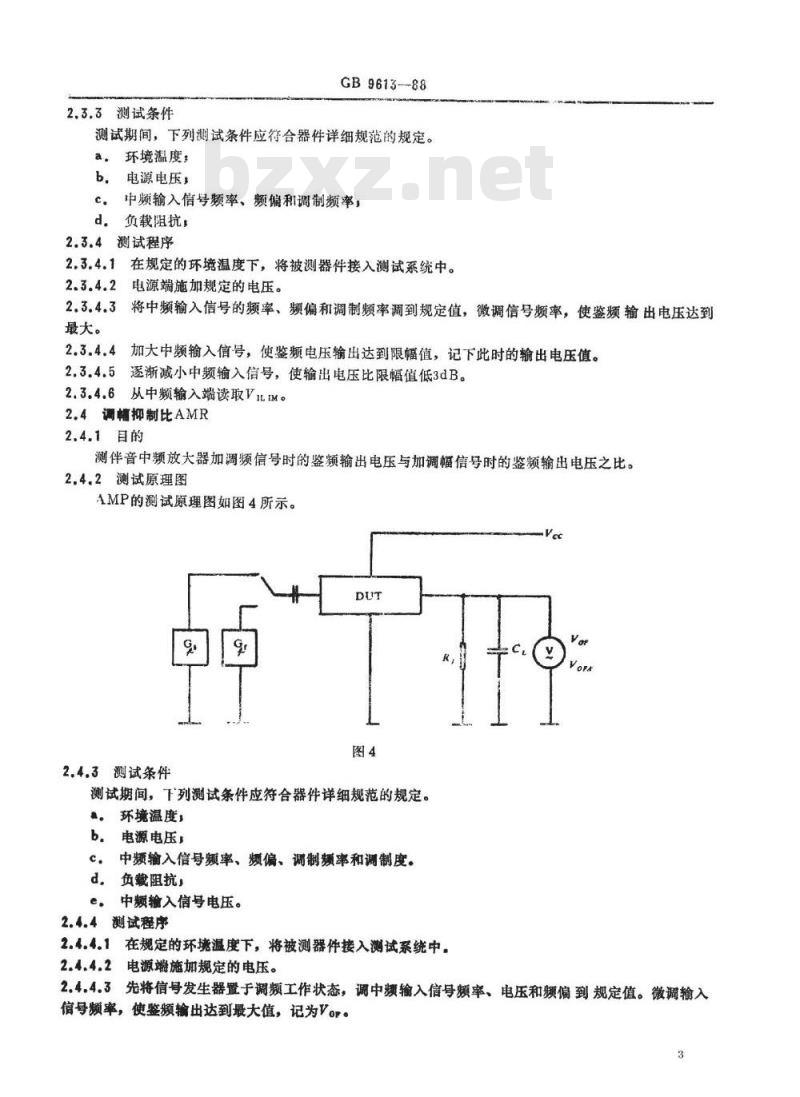

AMP的测试原理图如图4所示。
2.4.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。.。环境温度，
b.电源电压
c。中频输入信号频率、频偏、调制频率和调制度。d。负载阻抗，
e。中频输入信号电压。
2.4.4测试程序
2.4.4.1在规定的环境温度下，将被测器件接入测试系统中.2.4.4.2电源端施加规定的电压。2.4.4.3先将信号发生器置于调频工作状态，调中频输入信号频率、电压和频偏到规定值。微调输入信号频率，使鉴频输出达到最大值，记为Vor。3
YYKAONYKCa
GB9613-88
2.4.4.4再将信号发生器置于调幅工作状态，业将信号电压和调制度调到规定值。在输出端读取VorA。则
AMR按下式计算，
AMR=-20log
2.5检波输出电压VaD
2.5.1目的
测伴音中频放大器的鉴频输出电压。2.5.2测试原理图

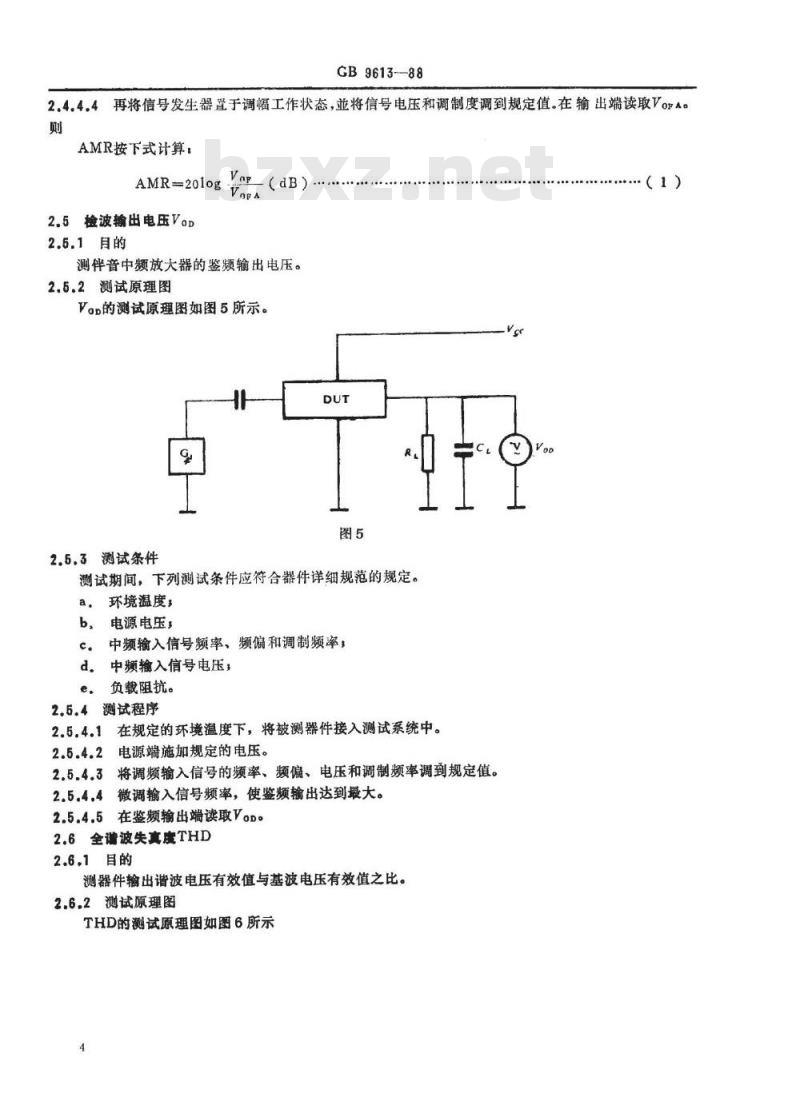

Vop的测试原理图如图5所示。
2.5.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度：
电源电压，
中频输入信号频率、频偏和调制频率：c.
中频输入信号电压：
负载阻抗。
2.5.4测试程序
在规定的环境温度下，将被测器件接入测试系统中。2.5.4.1
电源端施加规定的电压。
2.5.4.3将调频输入信号的频率、频偏、电压和调制频率调到规定值。2.5.4.4微调输入信号频率，使鉴频输出达到最大。2.5.4.5在鉴频输出端读取VoD。2.6全谱波失真度THD
2.6,1目的
测器件输出谐波电压有效值与基波电压有效值之比。2.6.2测试原理图

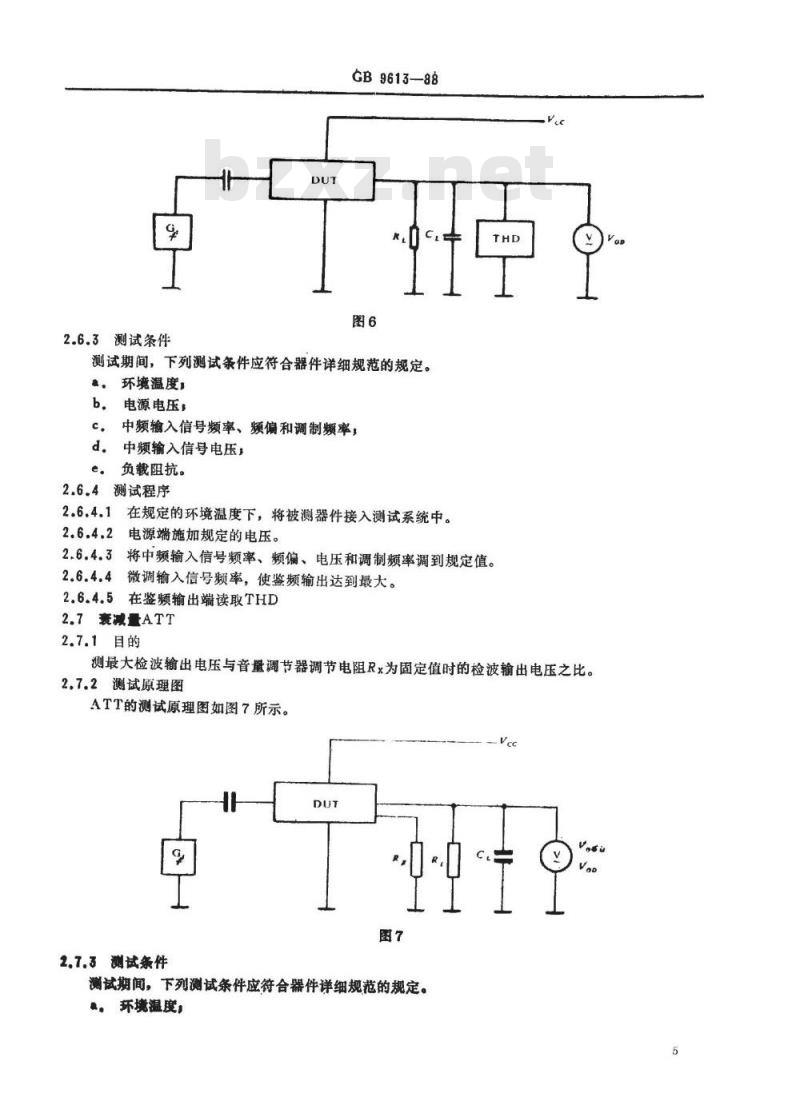

THD的测试原理图如图6所示
YYKAONYKCa
2.6.3测试条件
GB9613-88
测试期间，下列测试条件应符合器件详细规范的规定。a，环境温度，
b.电源电压，
中频输入信号频率、频偏和调制频率，c.
d。中频输入信号电压，
负载阻抗。
2.6.4测试程序
2.6.4.1在规定的环境温度下，将被测器件接入测试系统中。2.6.4.2
电源端施加规定的电压。
2.6.4.3将中频输入信号频率、频偏、电压和调制频率调到规定值。2.6.4.4微调输入信号频率，使鉴频输出达到最大。2.6.4.5在鉴频输出端读取THD
2.7衰减量ATT
2.7.1目的
测最大检波输出电压与音量调节器调节电阻Rx为固定值时的检波输出电压之比。2.7.2测试原理图
ATT的测试原理图如图7所示。
2.7.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。。环境温度，
YYKAONTKa
电源电压：
GB9613-88
中频输入信号频率、频偏和调制频率，中频输入信号电压，
负载阻抗；
调节电阻Rx。
2.7.4测试程序
2.7.4.1在规定的环境温度下，将被测器件接入测试系统中。2.7.4.2电源端施加规定的电压。2.7.4.3将中频输入信号的频率、频偏、电压和调制频率调到规定值。2.7.4.4调节Rx，使检波输出电压达到最大，读取VoDu。2.7.4.5调Rx到规定值，在检波输出端读取VoD。则ATT按下式计算：
VoDM(dB).
ATT=201og
检波输出电压的最大值与最小值之比为最大衰减量ATTM。2.8窗频电压增益Avap
2.8.1目的
测音频放大器输出电压与输入电压之比。2.8.2测试原理图
A的测试原理图如图8所示
2.8.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度：
电源电压，
音频输入信号频率，
d。音频输入信号电压，
负载电阻。
2.8.4测试程序
2.8.4.1在规定的环境温度下，将被测器件接入测试系统中。2.8.4.2电源端施加规定的电压。将音频输入信号的频率和电压调到规定值，业读取输入信号电压Vt。2.8.4.3
2.8.4.4在音频输出端读取输出电压V。。则6
YYKAONYKCa
AvA按下式计算：
（dB）
AvAP=20log
2.9最大音频输出电压Vom
2.9.1目的
GB9613-88
测全谐波失真度为规定值时音频放大器的输出电压。2.9.2测试原理图
Vox的测试原理图如图9所示。
2.9.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度，
b。电源电压，
c。全谐波失真度；
d。负载电阻，
e。音频输入信号频率。
2.9.4测试程序
2.9.4.1在规定的坏境温度下，将被测器件接入测试系统中。2.9.4.2电源端施加规定的电压。2.8.4.3调节音频输入信号电压，使器件的全谐波失真度等于规定值。2.9.4.4在音频输出端读取VoM。2.10输出噪声电压V8
2.10.1目的
测器件输入信号为零时，在输出端呈现的电压。2.10.2测试原理图
Vno的测试原理图如图10所示。
YYKAONYKCa
（3）
2.10.3测试条件
GB9613—88
测试期间，下列测试条件应符合器件详细规范的规定。环境温度，
电源电压，
负载电阻，
信号源内阻。
测试程序
在规定的环境温度下，将被测器件接入测试系统中。电源端施加规定的电压。
输入端信号为零，信号源内阻为规定值。2.10.4.3
2.10.4.4在输出端读取Vno。
2.11最大输出功率Pam
2.11.1目的
测全谐波失真度为规定值时音频放大器的输出功率。2.11.2测试原理图
Pa的测试原理图如图11所示。
2.11.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度
b。电源电压，
全谐波失真度：
d。负戴电阻，
音频输入信号频率。
YYKAONTKa
2.11.4测试程序
GB9613—-88
2.11.4.1在规定的环境温度下将被测器件接入测试系统中。2.11.4.2电源端施加规定的电压。2.11.4.3将音频输入信号频率调到规定值，调节输入信号电压，使器件的全谐波失真度等于规定值，在音频放大器的输出端读取V。。则Pou按下式计算：
Pow=Rt
2.12输入电阻R输入电容C
2.12.1目的
测量在规定的测试频率下，器件输入端的对地电阻（输入电阻)和输入端的对地电容（输入电容）。2.12.2测试原理图
R，和C的测试原理图如图12所示。Vco
2.12.3测试条件
测试期间，下列测试条件应符合器件详细规范的规定。环境温度：
电源电压：
测试信号的频率，
负载电阻。
2.12.4测试程序
2.12.4.1在规定的环境温度下，将被测器件接入测试系统中。2.12.4.2
电源端施加规定的电压。
2.12.4.3将测试信号的频率调到规定值。2.12.4.4在输入端读取R，和Cl。2.13输出电阻R。输出电容Co
2.13.1目的
测量在规定的测试频率下，器件输出端的对地电阻（输出电阻），和输出端的对地电容（输出电容）。
2.13.2测试原理图
R。和C。的测试原理图如图13所示。9
YYKAONYKCa
2.13.3测试条件
GB9613-88
测试期间，下列测试条件应符合器件详细规范的规定。a。环境温度，
b.电源电压，
测试信号的频率。
测试程序
在规定的环境温度下，将被测器件接入测试系统中。电源端施加规定的电压。
将测试信号的频率调到规定值。在输出端读取Ra和Co。
YYKAONYKAa
附加说明：
GB9613-88
附录A
图形特号
（补充件）
本标准由全国集成电路标准化分技术委员会提出。本标准由无锡微电子联合公司负贵起草。本标准主要起草人孙仁兴、杭钟毓，费仲兴。含
YYKAONrKa
直流电流表
直流电压表
交流电压表
音频信号源
调额信号源
调幅信号源
夫真度测试仪
阳抗谢试仪
鼓测器件
