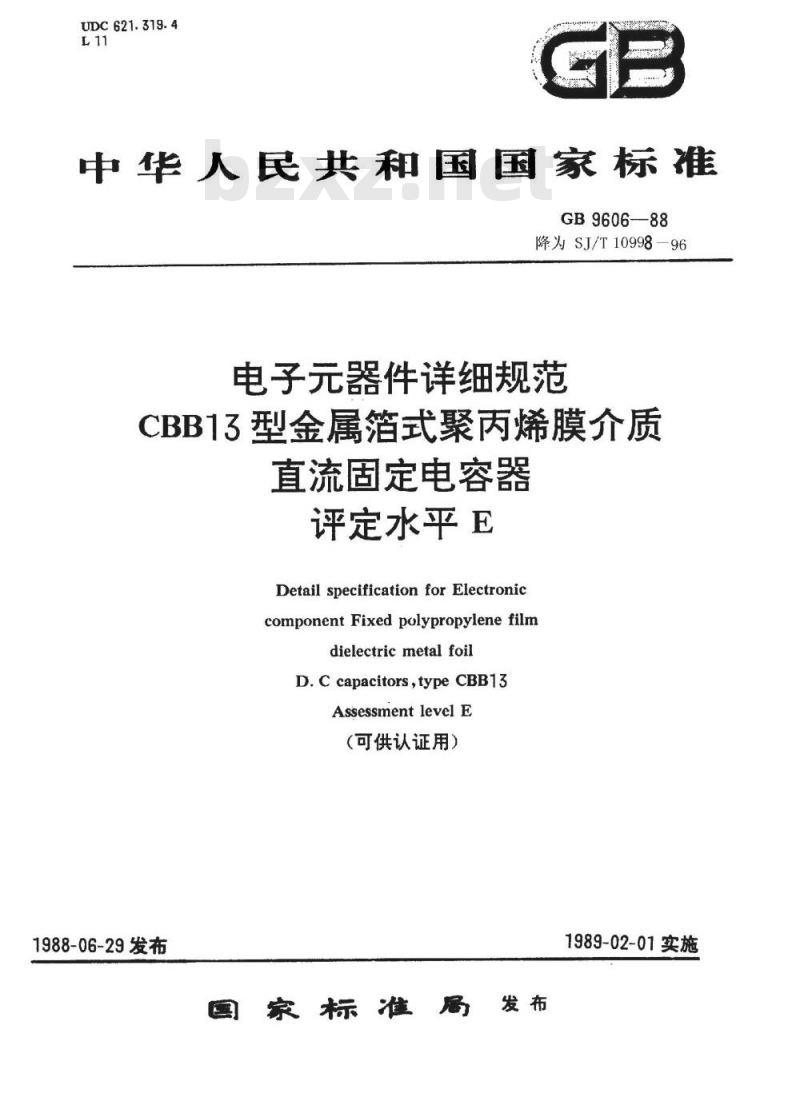

【电子行业标准(SJ)】 电子器件详细规范 ＣＢＢ１３型金属箔式聚丙烯膜介质直流固定电容器 评定水平Ｅ(可供认证用)

UDC621.319.4
中华人民共和国国家标准
GB9606-88
降为SJ/T10998-96
电子元器件详细规范
CBB13型金属箔式聚丙烯膜介质
直流固定电容器
评定水平E
Detail specification for Electroniccomponent Fixed polypropylene filmdielectric metal foil
D.Ccapacitors,typeCBB13
Assessment level E
（可供认证用）
1988-06-29发布
国家标准局发布
1989-02-01实施

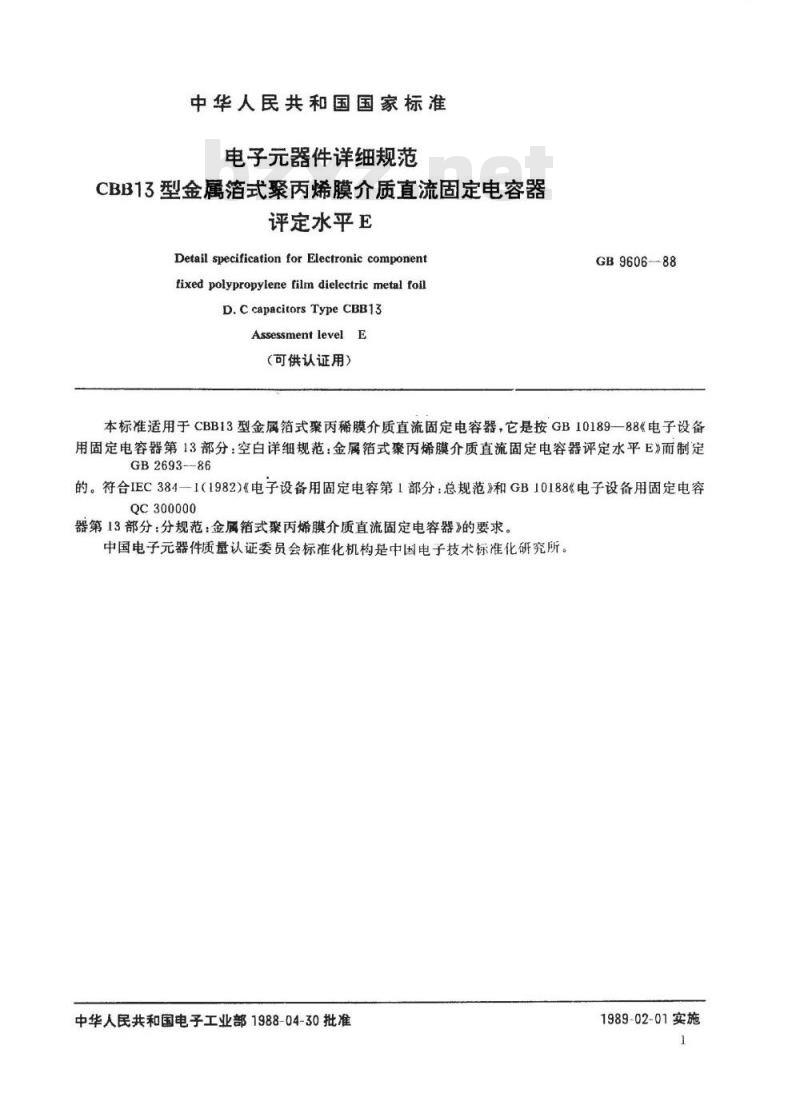

中华人民共和国国家标准
电子元器件详细规范
CBB13型金属箔式聚丙烯膜介质直流固定电容器评定水平E
Detail specification forElectronic componentfixed polypropylene film dielectric metal foilD.C capacitorsTypeCBB13
AssessmentlevelE
（可供认证用）
GB9606-88
TYKAONYKA
本标准适用于CBB13型金属箔式聚丙稀膜介质直流固定电容器，它是按GB10189—88《电子设备用固定电容器第13部分：空白详细规范：金属箔式聚丙烯膜介质直流固定电容器评定水平E》而制定GB2693--86
的。符合IEC384--1(1982）《电子设备用固定电容第1部分：总规范》和GB10188《电子设备用固定电容QC300000
器第13部分：分规范：金属箔式聚丙烯膜介质直流固定电容器》的要求。中国电子元器件质量认证委员会标准化机构是中国电子技术标准化研究所。中华人民共和国电子工业部1988-04-30批准1989-02-01实施
中华人民共和国国家标准局

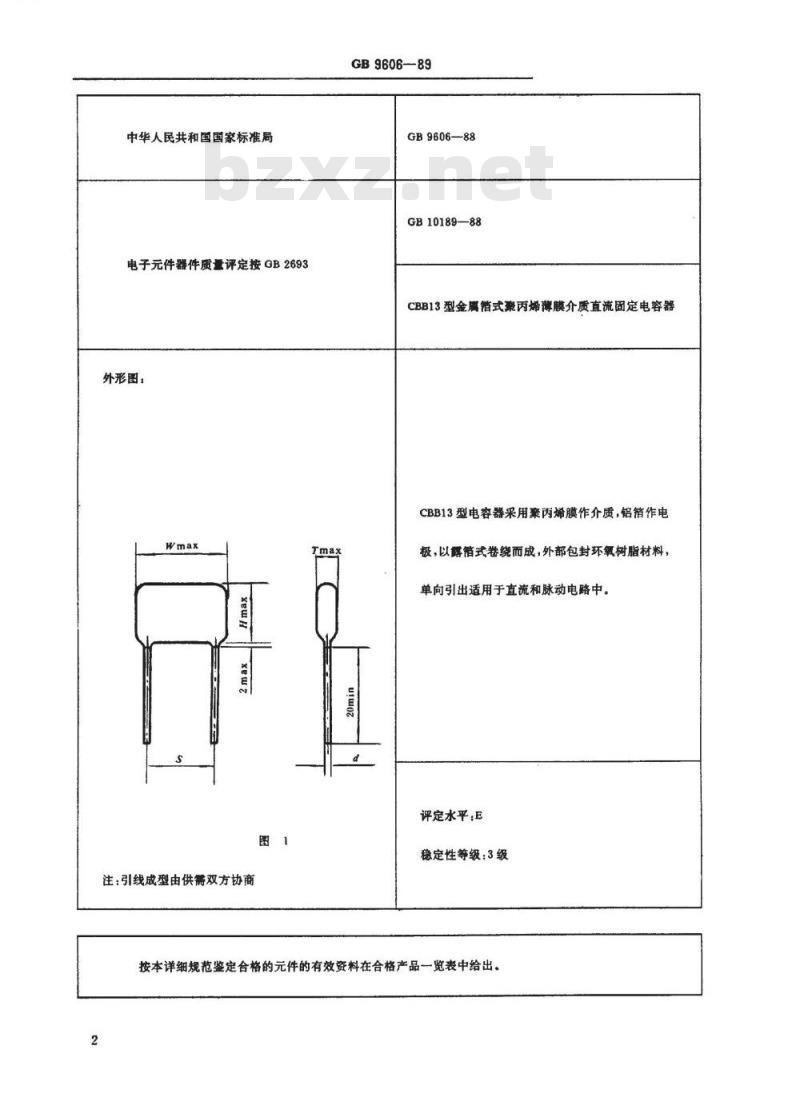

电子元件器件质量评定按GB2693外形图：
注：引线成型由供需双方协商
GB9606—89
GB9606-88
GB10189—88
CBB13型金属箔式聚丙烯薄膜介质直流团定电容器CBB13型电容器采用聚丙烯膜作介质，铝箔作电极，以露箔式卷绕而成，外部包封环氧树脂材料，单向引出适用于直流和脉动电路中。i
评定水平：E
稳定性等级：3级

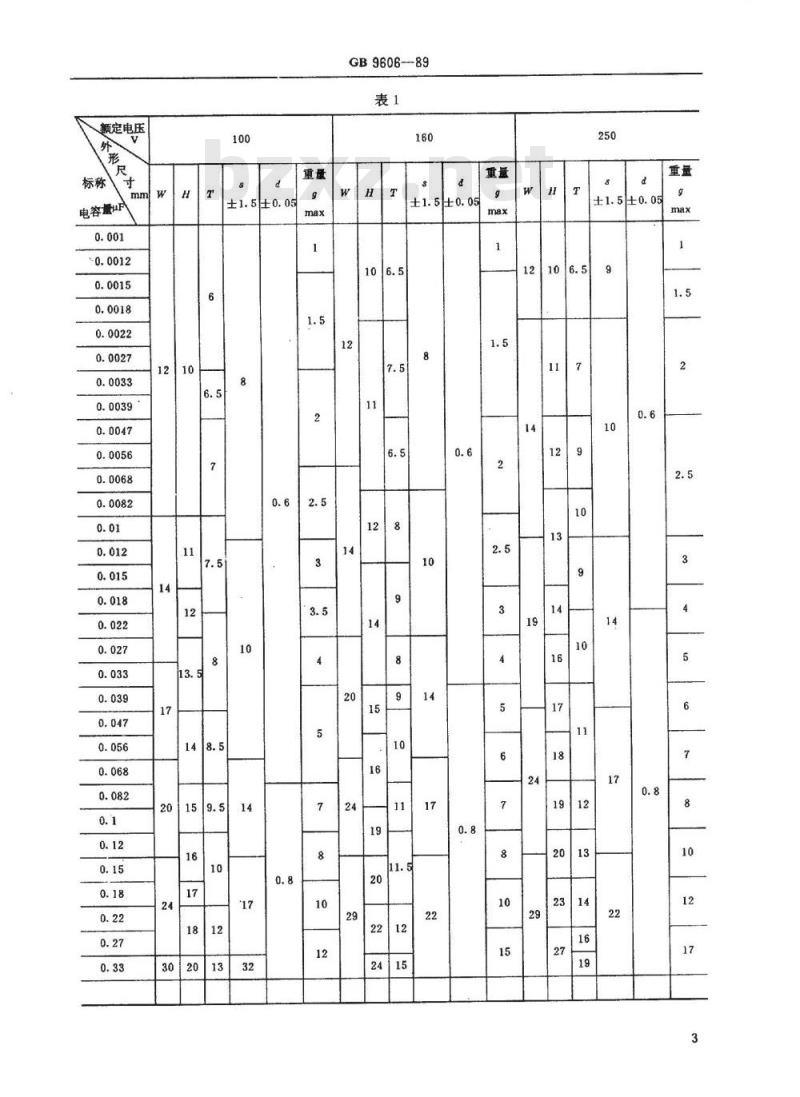

按本详细规范鉴定合格的元件的有效资料在合格产品一览表中给出。额定电压
电容量uF
±1.5±0.05
GB9606-89
±1.5±0.05
IIKAONIKACa

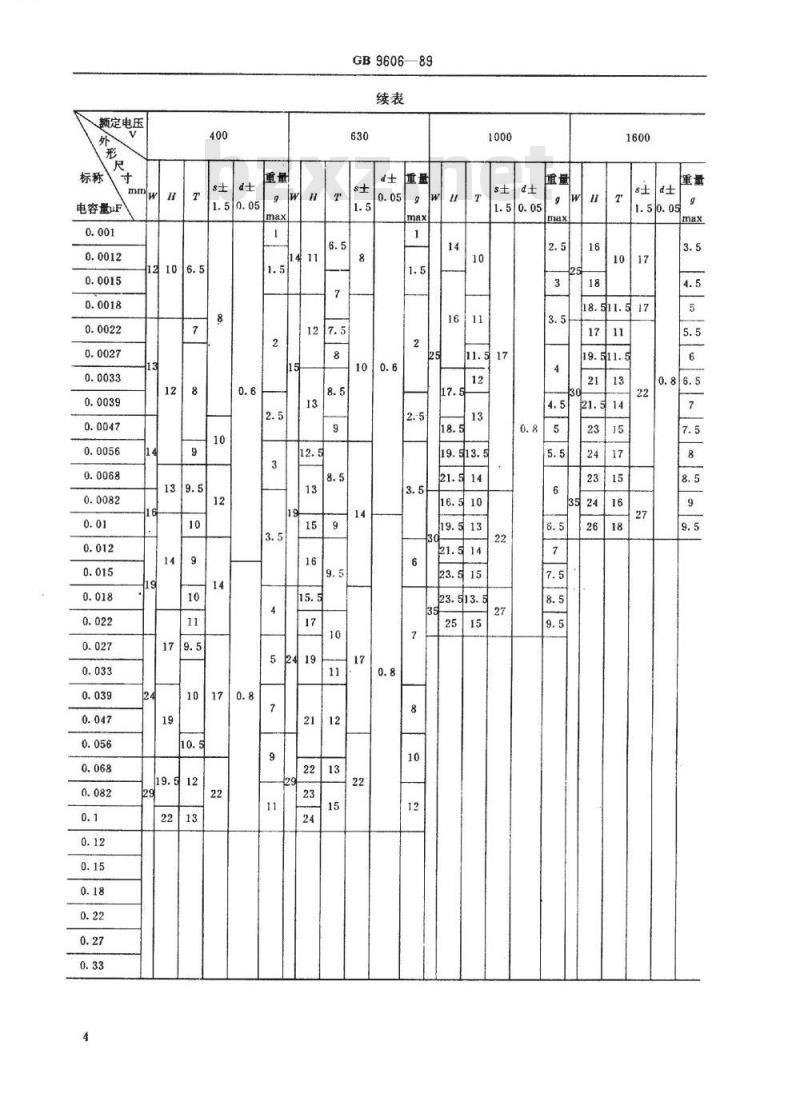

额定电压
电容量uF
GB960689
18.511.517
GB9606—89
KAONTKA
1.一般数据：
1.1推荐安装方法：应用正常方法安装按GB10188第-1.4.2条，电容器的最大重量不大于3g者夹紧引出线，最大重量大于3g者夹紧本体及引出线。1.2电容器的电容量、额定电压与外形尺寸见表1、1.3额定值和特性
1.3.1电容量范围见表1
1.3.2标称电容量的允许偏差分为：士5%、土10%1.3.3额定电压见表1
1.3.4气候类别：40/085/21
1.3.5额定温度：+85℃
1.3.6损耗角正切：Ck≤1000pF≤10×10-41000pFCR>0.1uF≤10×10-4
1.3.7绝缘电阻：CR≤0.1uF≥30000MQCR>0.uF≥3000MQ·μF
1.4有关文件
GB2693电子设备用固定电容器第1部分：总规范GB10188电子设备用固定电容器第13部分：金属箔式聚丙烯薄膜介质直流固定电容器分规范。1.5标志
电容器和包装的标志应符合GB10188第1.6条的要求。1.6订货资料Www.bzxZ.net
本规范所包括的电容器定货单，应明文规定或以代号形式包括下列内容。标称电容量
标称电容量允许偏差
额定电压
d.本规范的编号及出版号和种类标志1.7放行批的证明记录
1.8补充资料（不作检验用）
特性曲线
温度(C)
图2电容量随温度变化
2检验要求
2.1程序
GB9606—89
2.1.1对于鉴定批准程序应按GB10188第3.4条规定。2.1.2对于质量一致性检验，其检验一览表（表2)包括抽样周期、严酷度和要求。检验批的构成包括在分规范第3、5、1条中。
注：①试验条款号及性能要求引自GB10188分规范和本规范第一章。②检查水平(IL)和各合格质量水平(AQL)选自IEC410《计数检验抽样方案和程序》。③本表中：
一周期（月数）：
一样品数，
接收判据（允许的不合格品数)：破坏性的；
非破坏性的
检查水平
条款号和试验项目
（见注）
A组检查（逐批）
A1分组
4.1外观检查
4.1尺寸
（量规检查）
A2分组
4.2.1耐电压(试验A)
4.2.2电容量
4.2.3损耗角正切
4.2.4绝缘电阻（试验A)
B组检查（逐批）
B1分组
4.5可焊性
合格质量水平
D或ND
试验条件
（见注①）
无老化
方法：槽焊法Ta
方法1
温度：
235±5℃
持续时间：
见注②
性能要求
（见注①）
按4.1条标志清晰并符合
本规范第1.5条的规定
按本规范表1的规定
无击穿和飞弧
在规定的偏差范围以内
按4.2.3.2条
按4.2.4.2条
镀锡良好表现为在引出端
润湿情况下，焊料能自由
流动。
条款号和试验项目
(见注①）
C组检查（周期）
C1A分组
C1分组的部分样品
4.1尺寸（详细的）
4.3.1初始测量
4.3引出端强度
4.4耐焊接热
4.4.2最后测量
C1B分组
C1分组的其余样品
4.6.1初始测量
4.6温度快速变化
4.7振动
D或ND
GB9606--89
续表2
样品数和合格
试验条件
（见注①）
电容量
损耗角正切
拉力：10N
弯曲5N
全部引出端受
试，并分别连续
进行两次弯曲
外观检查
方法：槽焊法Tb
方法1A
温度：260±5℃
持续时间：
10±1S
恢复：1~2h
外观检查
电容量
损耗角正切
电容量
损耗角正切
8——40℃
=+85℃
5次循环
持续时间：
t=30min
外观检查
安装方法，
见本规范1.1
条B4程序
额本范围：
10~500Hz
振幅：
0.75mm或加
速度98m/s
（取严酷度较
小者）
三个方向，每
判定数
（见注?）
性能要求
（见注①）
按本规范表1的规定
无可见损伤
无可见损伤，标志清晰
TYKAONYKA
与4.3.1条测量值比较：
△C/C<±(2%+2pF)
按4.2.3.2条
无可见损伤
条款号和试验项目
（见注?）
4.7.2最后检查
4.8碰撞
4.8.3最后测量
C1分组
C1A和C1B分组组成的样品
4.10气候顺序
4.10.2干热
4.10.3循环湿热，试验D，
第一次循环
4.10.4寒冷
4.10.5低气压
中间测盘
4.10.6循环湿热试验D.，其
余循环。
最后测量
GB960689
续表2
样品数和合格
判定数
试验条件
（见注?）
个方向各2h，总
持续时间：6h
外观检查
电容量
损耗角正切
安装方法：
见本规范1.1条
磁撞次数：4000
加速度：390m/S
脉冲持续时间：
外观检查
电容量
损耗角正切
温度：+85℃
持续时间：16h
温度：40℃
持续时间：2h
大气压力
(85mbar)
外观检查
一个周期
恢复1~2h
外观检查
电容量
（见注③）
性能要求
（见注?）
无可见损伤
与4.6.1条测量值比较：
△C/C≤±(2%+2pF)
按4.2.3.2条
无可见损伤
与4.6.1条测量值比较：
△C/C≤±（2%+2pF）
按4.2.3.2条
无永久性击穿，飞
弧或外壳的有害变形
无可见损伤，标志清晰
与适用的4.4.2
或4.8.3条测量
值比较：
△c/C≤±(2%+2pF)
条款号和试验项目
（见注①）
C2分组
4.1.1稳态湿热
4.11.1初始测量
4.11.3最后测量
C3分组
4.1.2耐久性
4.12.1初始测量
4.12.5最后测量
C4分组
4.2.5随温度变化的特性
4.2.6电感
（按双方协商）
GB9606—89
续表2
样品数和合格
试验条件
（见注①）
损耗角正切
绝缘电阻
电容量
损耗角正切
恢复：1~2h
外观检查
电容量
损耗角正切
绝缘电阻
+85℃1.5
持续时间：1000h
电容量
损耗角正切
外观检查
电容量
损耗角正切
绝缘电阻
静态法
温度系数
电容量漂移
判定数
（见注③）
性能要求
（见注①）
tgo≤按适用的4.3.1或
4.6.1条测量值的1.4倍
≥第4.2.4.2条中数值的
无可见损伤，标志清晰。
与4.11.1条测量值比较：
△C/C≤±(2%+2pF）
tg≤4.11.1条
测量值的1.4倍
≥第4.2.4.2条中数值的
无可见损伤标志清晰
与4.12.1条测量值比较：△C/C
≤±（2%+2pF）
tgo，按4.2.3.2条或≤4.12.1条测量值的1.4倍（取较大者）
≥第4.2.4.2条中数值的50%
按4.2.5条
250±250（×10-6/）
△C/C<±(2%+2pF)
Lx8~25nH
GB9606-89
附加说明：
本标准由北京无线电元件二厂负责起草。本标准主要起草人：康继荣、王芸兰、蔡雅风。10
