【电子行业标准(SJ)】 电子器件详细规范 ＣＡ７０型双极性固体电解质固定钽电容器 评定水平Ｅ

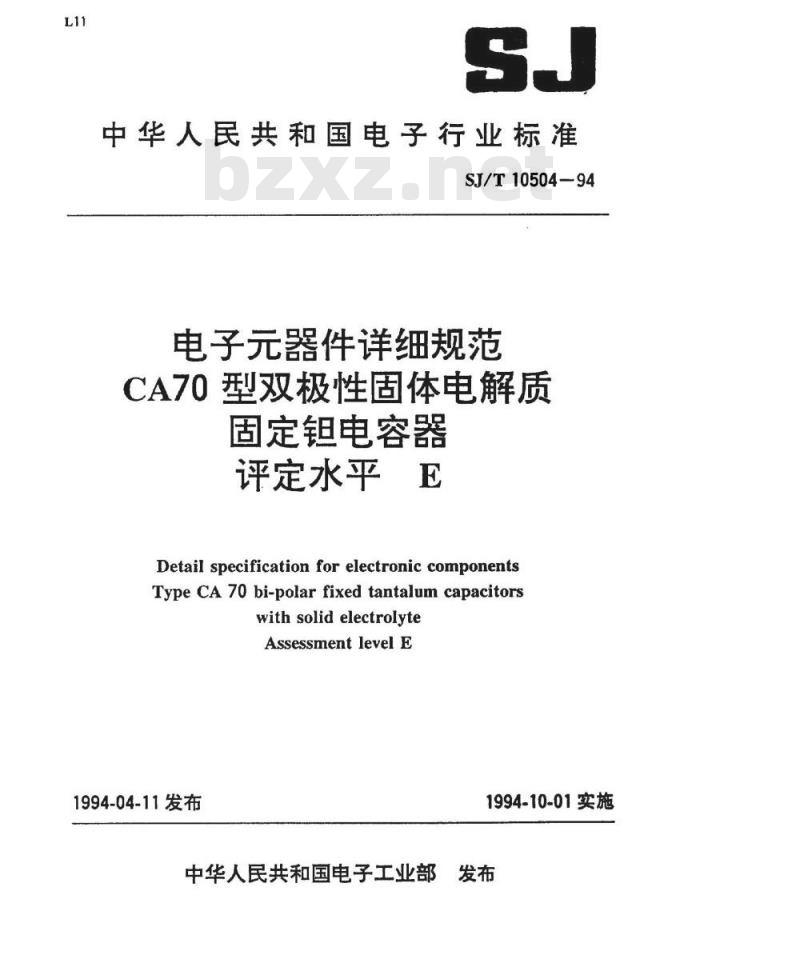

中华人民共和国电子行业标准
SJ/T10504-94
电子元器件详细规范
CA70型双极性固体电解质
固定电容器
评定水平E
Detail specification for electronic componentsType CA 70 bi-polar fixed tantalum capacitorswithsolidelectrolyte
AssessmentlevelE
1994-04-11发布
1994-10-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准

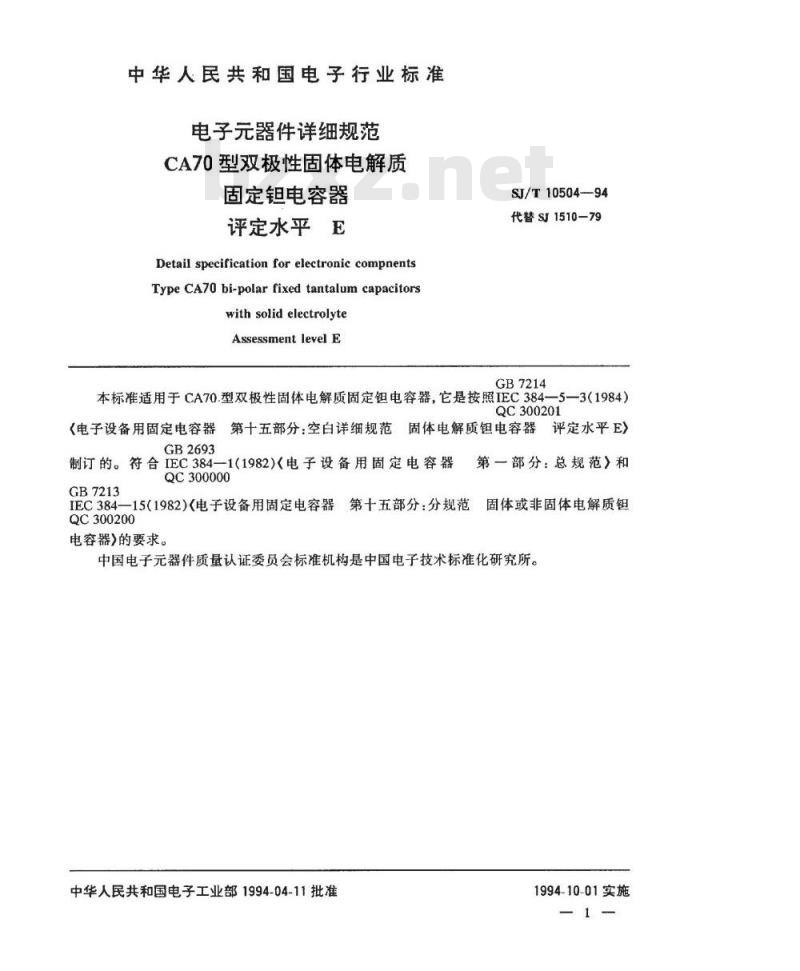

电子元器件详细规范
CA70型双极性固体电解质
固定钼电容器
评定水平E
Detail specificationforelectroniccompnentsTypeCA70bi-polarfixedtantalumcapacitorswithsolid electrolyte
AssessmentlevelE
SJ/T10504—94
代替SJ1510-79
GB7214
本标准适用于CA70.型双极性固体电解质固定钮电容器，它是按照IEC384一5QC300201
3（1984）
《电子设备用固定电容器第十五部分：空白详细规范固体电解质钼电容器评定水平E》GB2693
制订的。符合IEC384一11982)<电子设备用固定电容器第一部分：总规范》和GB7213
QC300000
IEC384一15（1982)《电子设备用固定电容器：第十五部分：分规范固体或非固体电解质钼QC300200
电容器》的要求。
中国电子元器件质量认证委员会标准机构是中国电子技术标准化研究所。中华人民共和国电子工业部1994-04-11批准1994-10-01实施
SJ/T10504-94
中华人民共和国电子工业部
GB2693
按IEC384—1（1982）评定质量的电子元件QC300000

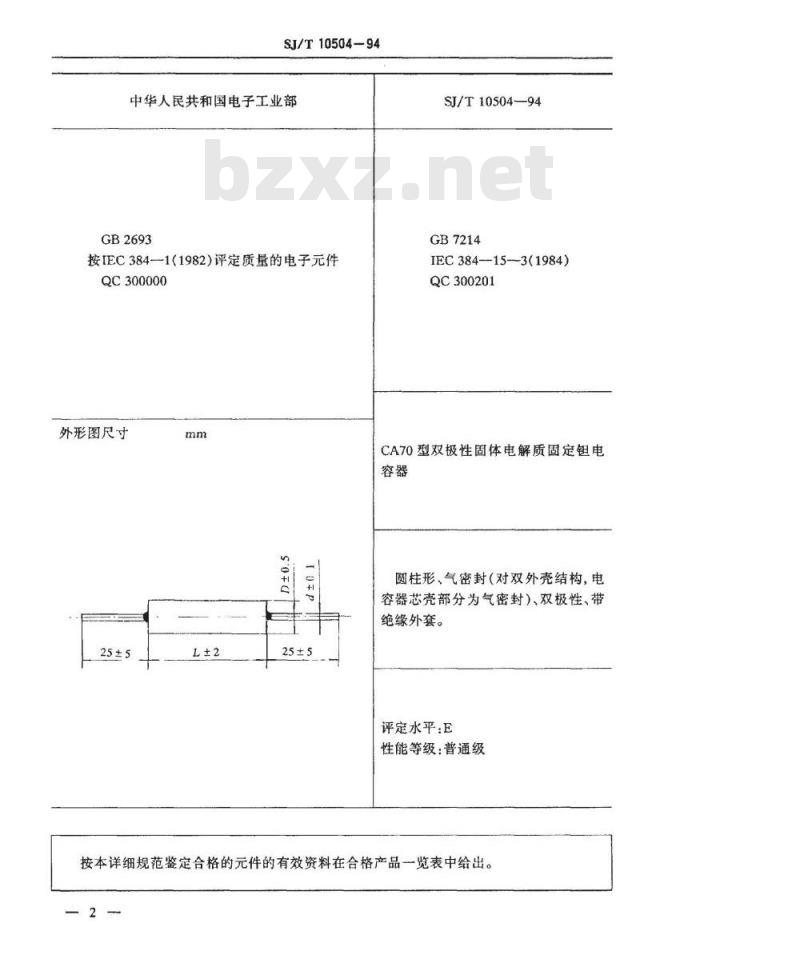

外形图尺寸
SJ/T10504--94
GB7214
IEC384—15-3(1984)
QC300201
CA70型双极性固体电解质固定钼电容器
圆柱形、气密封（对双外壳结构，电容器芯壳部分为气密封）、双极性、带绝缘外套。
评定水平：E
性能等级：普通级
按本详细规范鉴定合格的元件的有效资料在合格产品一览表中给出。一般要求

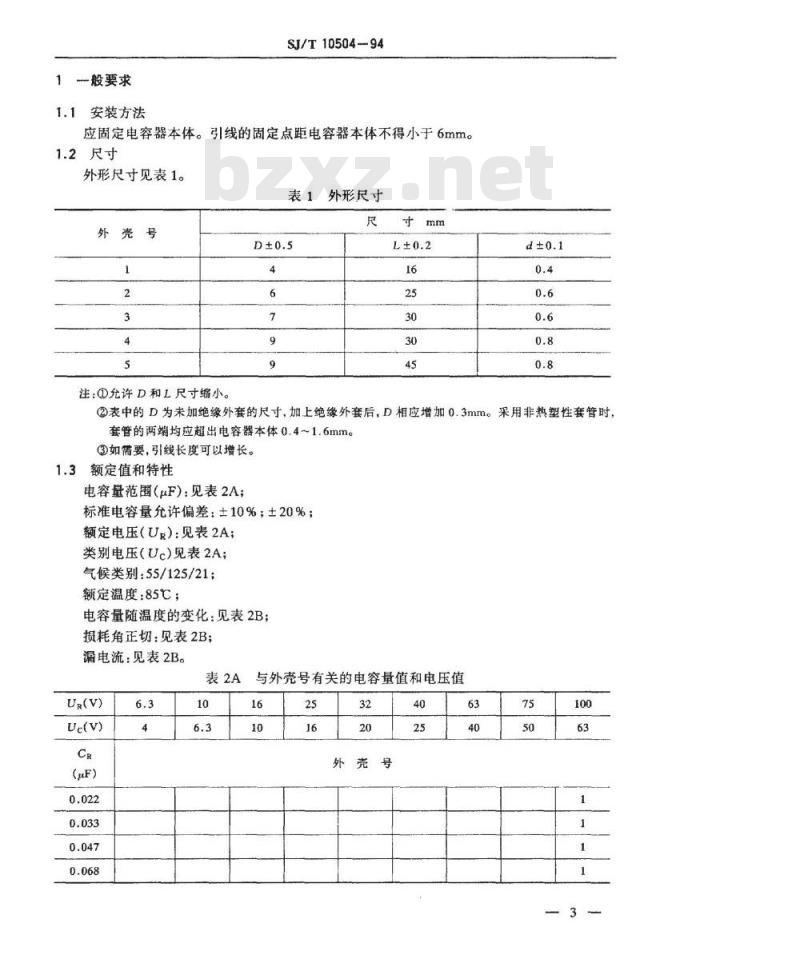

1.1安装方法
SJ/T10504—94
应固定电容器本体。引线的固定点距电容器本体不得小于6mm。1.2尺寸
外形尺寸见表1。
表1外形尺寸
外壳号
注：①允许D和L尺寸缩小。
②表中的D为未加绝缘外套的尺寸，加上绝缘外套后，D相应增加0.3mm。采用非热塑性套管时，套管的两端均应超出电容器本体0.4~1.6mm。④如需要，引线长度可以增长。1.3额定值和特性
电容量范围（μF)：见表2A；
标准电容量充许偏差：±10%；±20%；额定电压（UR）：见表2A：
类别电压（Uc)见表2A；
气候类别：55/125/21；
额定温度：85℃；
电容量随温度的变化：见表2B
损耗角正切：见表2B；
漏电流：见表2B。
与外壳号有关的电容量值和电压值16
SJ/T10504-94

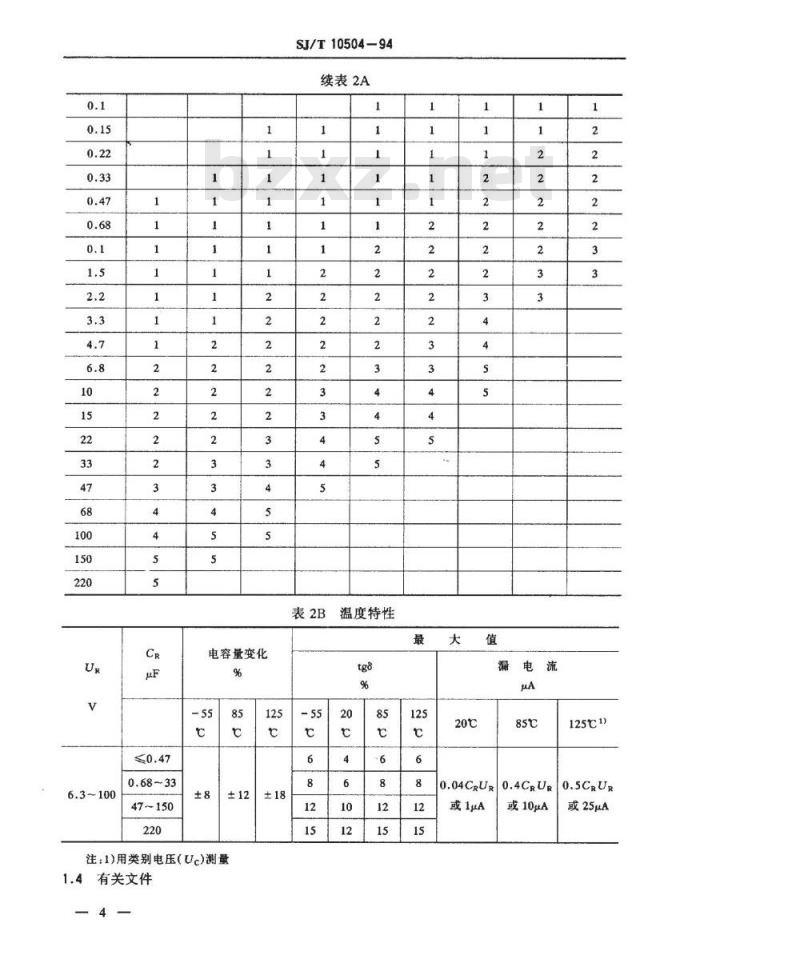

续表2A
温度特性
漏电流
电容量变化
或25μA
或10μA
或1μA
47~150
注：1)用类别电压（Uc)测量
有关文件
GB2693-86
IEC384—1(1982)
GB7213—87
SJ/T10504-94
《电子设备用固定电容器。
第1部分：总规范》
《电子设备用固定电容器。第15部分：分规范固定电容器》384-15(1982)
1.5标志bzxZ.net
电容器上的标志：
标称电容量及允许偏差；
额定电压；
气候类别；
两个引出端应标上极性符号“+”；制造日期；
制造厂商标；
型号。
电容器包装上的标志
标称电容量及允许偏差：
额定电压；
气候类别；
制造日期；
制造厂商标；
型号：
本详细规范的编号；
电容器数量。
订货资料
按本详细规范所生产的电容器在订货时应清楚的提供下列内容：a.
标称电容量；
b。标称电容量允许偏差；
额定电压；
d。详细规范的编号及型号。
1.7放行批证明记录
要求。
2检验要求
2.1程序
2.1.1鉴定批准程序应按分规范GB7213的3.4条。2.1.2.质量一致性检验的试验览表（表3)包括抽样、周期、严酷度和要求。分规范的3.5.1条中规定了检验批的组成。
条款号和试验项目
（见注）
A组检验(逐批）
AI分组
4.1外观检查
4.2外形尺寸
（量规测量）
A2分组
4.2.1漏电流
4.2.2电容量
4.2.3损耗角正切
B组检验(逐批)
B1分组
4.5可焊性
条款号和试验项目
（见注）
C组检验
C组检验（周期）
C1A分组
C1分组样本中的部分
4.3.1初始测量
4.3引出端强度
4.4耐焊接热
4.4.2最后测量
CIB分组
C1分组样本中的其余
4.6.1初始测量
4.6温度快速变化
SJ/T10504-94
·表3
试验条件（见注①）
保护电阻：
1000±1000
频率：100Hz
颜率：100Hz
无老化
试验Tb方法1
续表3
试验条件
（见注）
电容量
外观检查
不预先干燥
试验Tb方法1A
外观检查
电容量
-55℃~125℃
五次循环
持续时间t=30min
（见注②）
样本大小和
合格判定数
性能要求
（见注?）
按4.1条
标志清晰，并按本规范
1.5条的规定
按本规范表1的规定
不超过表2B的规定
在规定的允许偏差范围
内不超过表2B的规定
应以润湿引出端、焊料自
由流动来说明包锡良好
性能要求
见注（①）
无可见损伤
无可见损伤、标志清晰
条款号和试验项目
（见注?）
4.6.3最后测量
4.7振动
4.7.2最后测量
4.8碰撞
4.8.2最后测量
C1分组
CIA和CIB分组的全部
样品组成样本
4.10气候顺序
4.10.1初始测量
4.10.2干热
、4.10.3循环湿热
试验Db第一循环
4.10.4寒冷
4.10.5低气压
4.10.5.3中间测量
4.10.6循环湿热
试验Db：其余循环
4.10.7密封
SJ/T10504-94
续表3
试验条件
（见注①）
恢复时间：16h
漏电流
电容量
损耗角正切
安装方法：见本规
范1.1条
程序B4
频率范围：10~
振辐：0.75mm或
加速度98m/g2
（选取较低的严酷度）
持续时间：3×2h
外观检查
安装方法：见本规范
碰撞次数：1000次
加速度：390m/s
脉冲持续时间6ms
外观检查
电容量
温度：125℃
持续时间：16h
外观检查
温度：55t
持续时间：2h
外观检查
气压：8.5kPa
(85mbar)
外观检查
试验Q
样本大小和
合格判定数
性能要求
见注（@）
不超过表2B的规定
C/C≤5%4.6.1条的
测量值
不超过表2B的规定
无可见损伤
无可见损伤
无可见损伤
无可见损伤
无击穿、飞弧和有害变形
条款号和试验项目
（见注）
4.10.8最后测量
C2分组
4.11稳态晟热
C3分组
初始测量
最后测量
4.12耐久性
4.12.1初始测量
4.12.3最后测量
C4A分组
4.13浪涌
SJ/T10504-94
续表3
试验条件
（见注）
试验方法2
放在125的电容器
油或变压器油中浸
外观检查
漏电流
电容量
损耗角正切
时间：21d
不加负荷
电容量
外观检查
漏电流
电容量
损耗角正切
外部绝缘层的
耐电压
持续时间：1000h
环境温度：
12支样品在85c下
施加UR；
12支样品在125℃下
施加Ue
每隔168±24h改变
一次电压的极性
恢复时间：16h
电容量
外观检查
漏电流
电容量
损耗角正切
循环次数：1000次
500次后改变一次
样本大小和
合格判定数
性能要求
见注（①）
无连续气泡
无可见损伤、标志请晰
初始极限值
AC/C10%，4.10.1条的
测量值
初始极限值
无可见摄伤、标志请晰
《初始极限值
AC/C≤10%，4.11.1条的
测量值
《初始极限值
无击穿或飞弧
无可见损伤、标志请晰
≤1.5倍初始极限值
AC/C≤12%.4.12.1条
的测量值
初始极限值
条款号和试验项目
（见注?）
4.13.1初始测量
4.13.3最后测量
CS分组
4.15高低温特性
SJ/T10504-94
续表3
试验条件
（见注①）
3支样品在85下
施加1.15倍UR
3支样品在125C
施加1.15倍Uc
保护电阻：1000
±1000
充电时间：30s
放电时间：5min，30g
电容量
漏电流
电容量
损耗角正切
电容器在每一个温度
阶段下测量
阶段1:20℃
漏电流
电容量
损耗角正切
阶段2：-55℃
电容量
损耗角正切
阶段3：85℃
漏电流
电容量
损耗角正切
阶段4：125℃
漏电流
电容量
损耗角正切
样本大小和
合格判定数
性能要求
见注（?）
人初始极限值
AC/C≤12%，4.13.1条
的测量值
≤初始极限值
做基准值
AC/C不超过表2B的规
不超过表2B的规定值
不超过表2B的规定值
△C/C不超过表2B的
规定值
不超过表2B的规定值
不超过表2B的规定值
AC/C不超过表2B的
规定值
不超过表2B的规定值
注①试验项目和性能要求的条款号引自分规范GB7213和本规范的第1章。②检查水平（IL)和合格质量水平(AQL)选自IEC410：计数检查抽样方案和程序。?本表中：
p=周期（月数）
n=样本大小
SJ/T10504-94
C=合格判定数（允许的不合格品数）D=破坏性的
ND=非破坏性的
IL检查水平
AQL=合格质量水平
附加说明：
IEC410
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化研究所起草。本标准主要起草人：左丽媛、王裕邦。10
