【化工行业标准(HG)】 不锈钢填料箱(PN0.6)

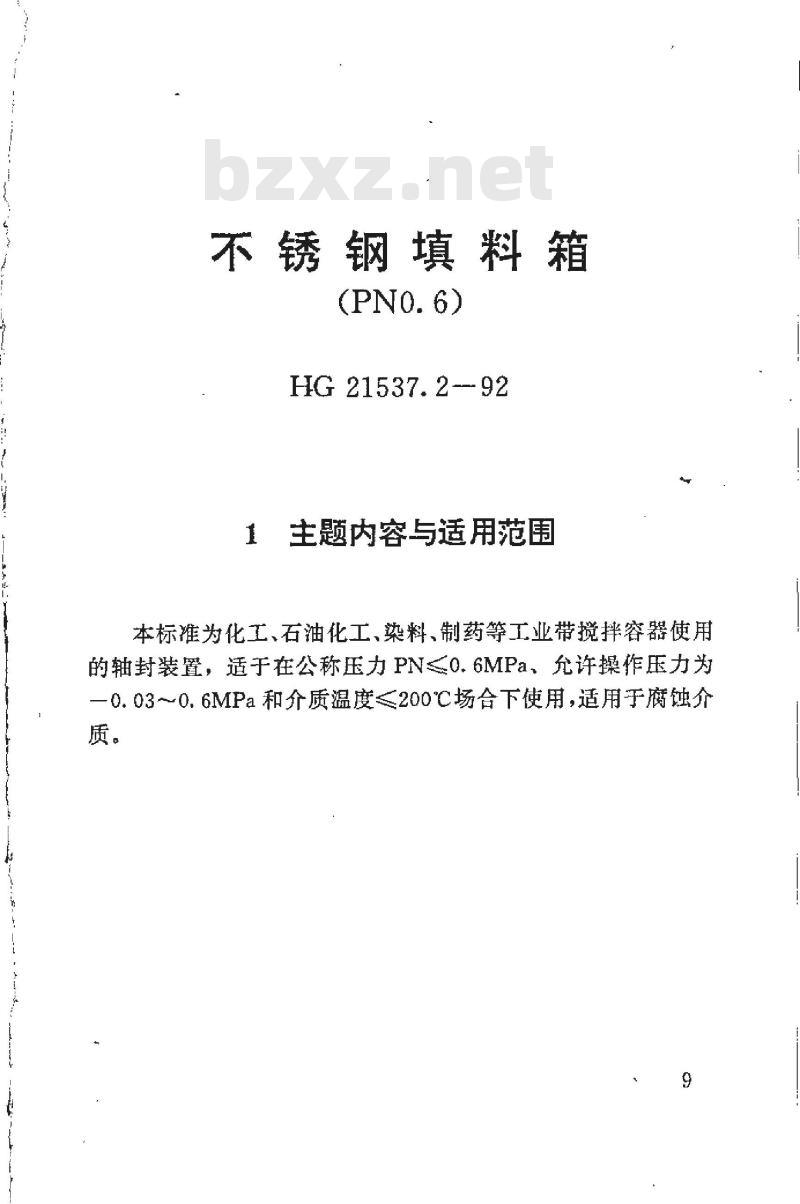

不锈钢填料箱
HG 21537.2--92
1主题内容与适用范围
本标准为化工、石油化工、染料、制药等工业带搅拌容器使用的轴封装置，适于在公称压力PN≤0.6MPa，允许操作压力为-0.03~0.6MPa和介质温度一200℃场合下使用，适用于腐蚀介质。
型式、基本参数和尺寸

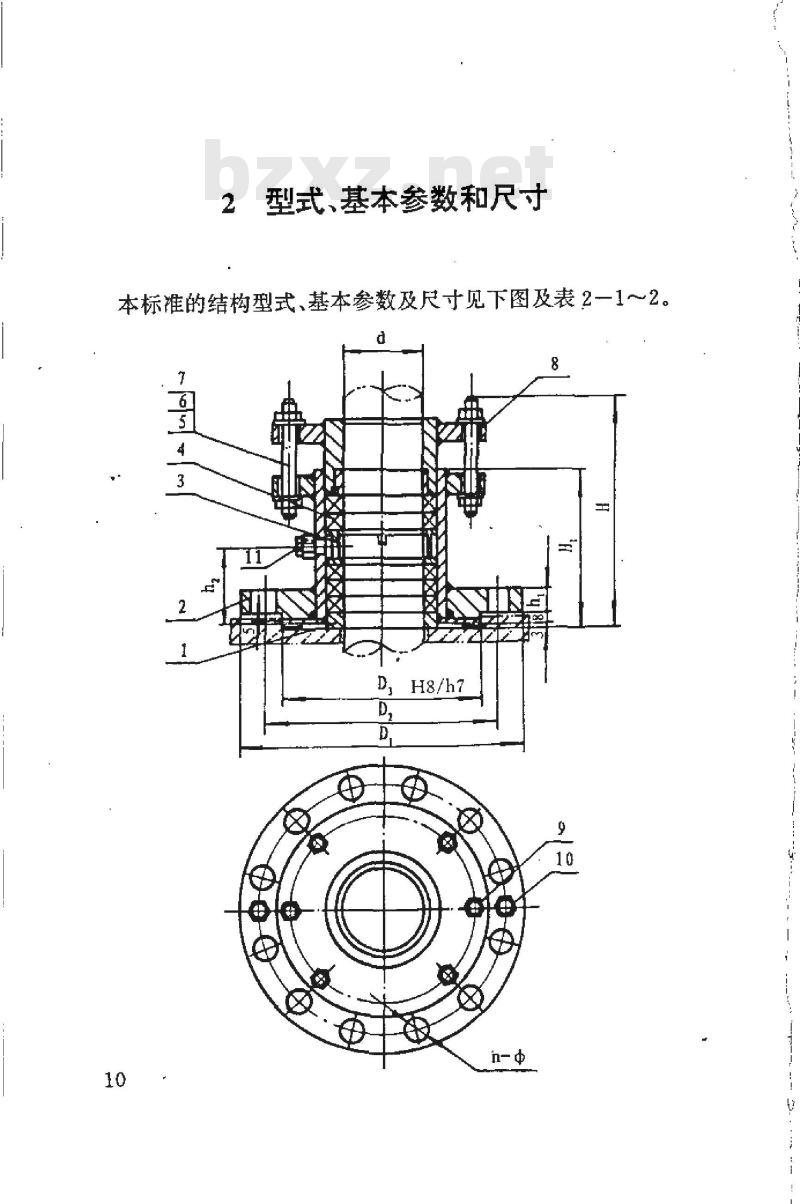

本标准的结构型式、基本参数及尺寸见下图及表2-12
双头螺柱
压盖·
油杯M10×1

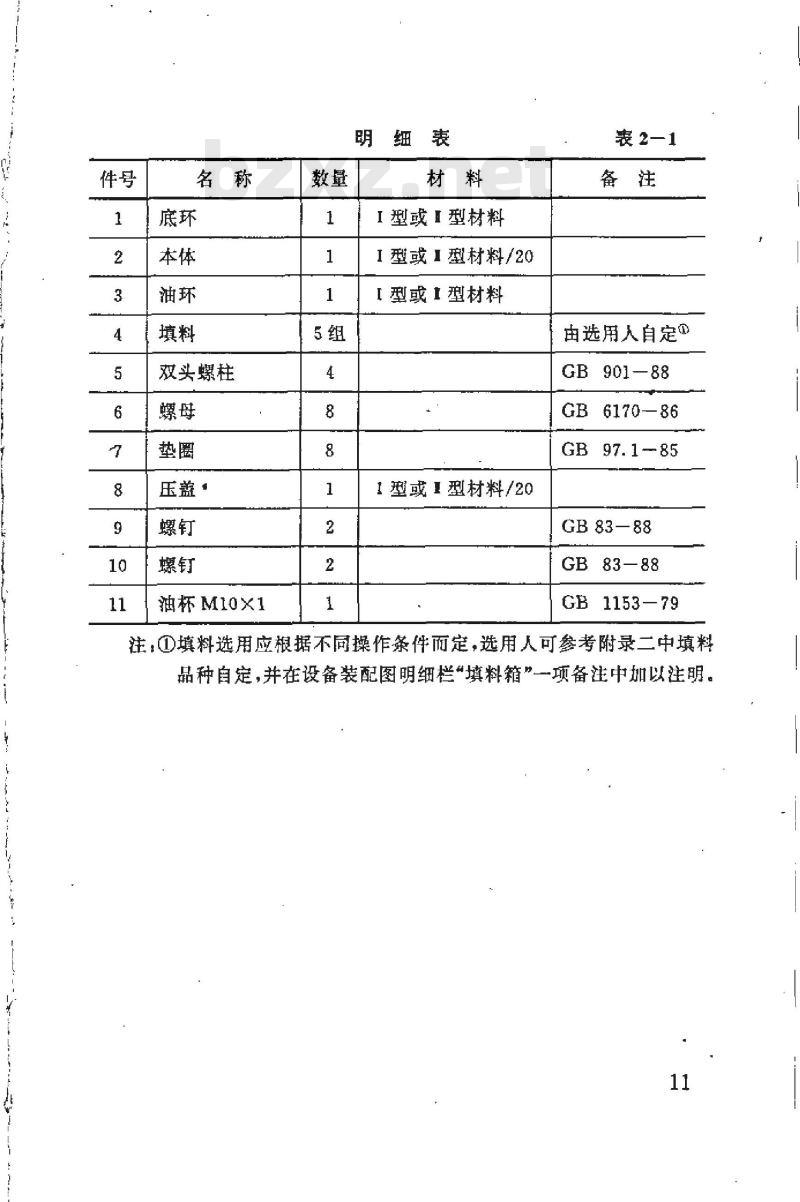

明细表
I型或型材料
I型或1型材料/20
I型或I型材料
1型或1型材料/20
表2—1
由选用人自定
GB 901—88
GB6170-86
GB 97.1-85
GB 83—88
GB 83-88
GB 1153-79
注：①填料选用应根据不同操作条件而定，选用人可参考附录二中填料品种自定，并在设备装配图明细栏“填料箱”一项备注中加以注明。11

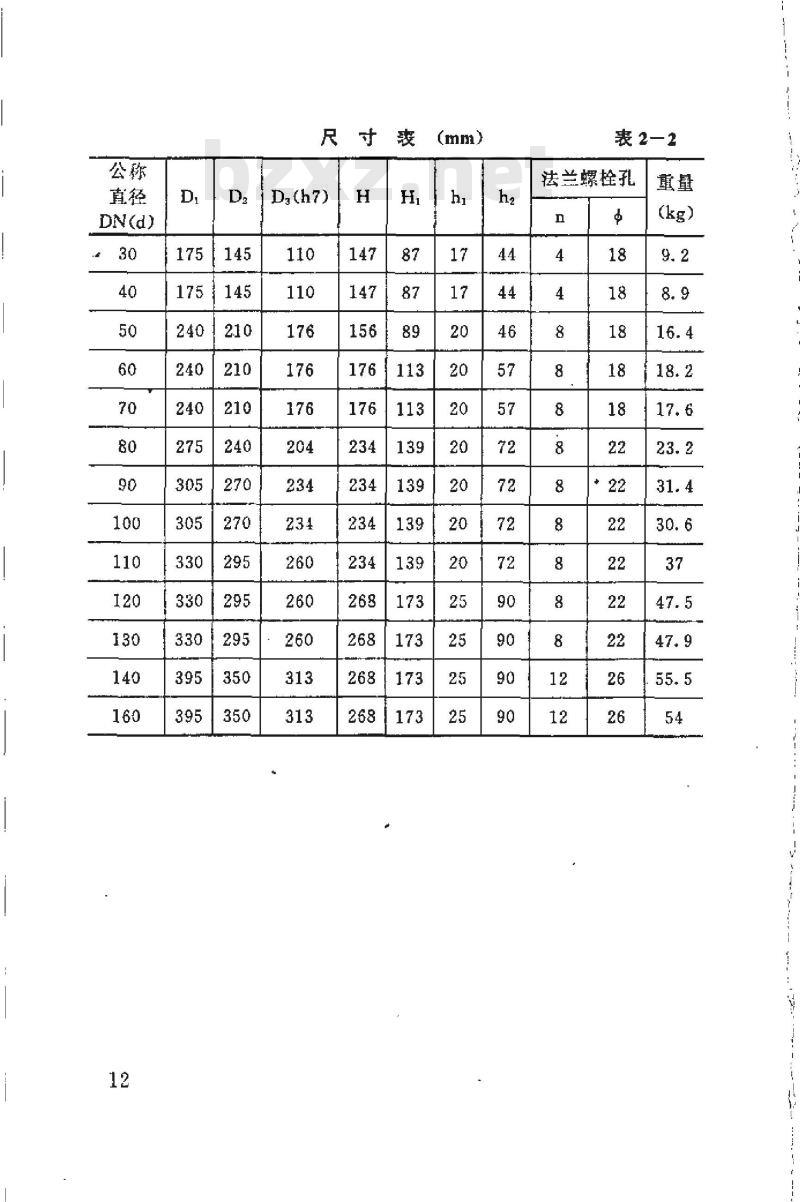

表2—2
法兰螺栓孔

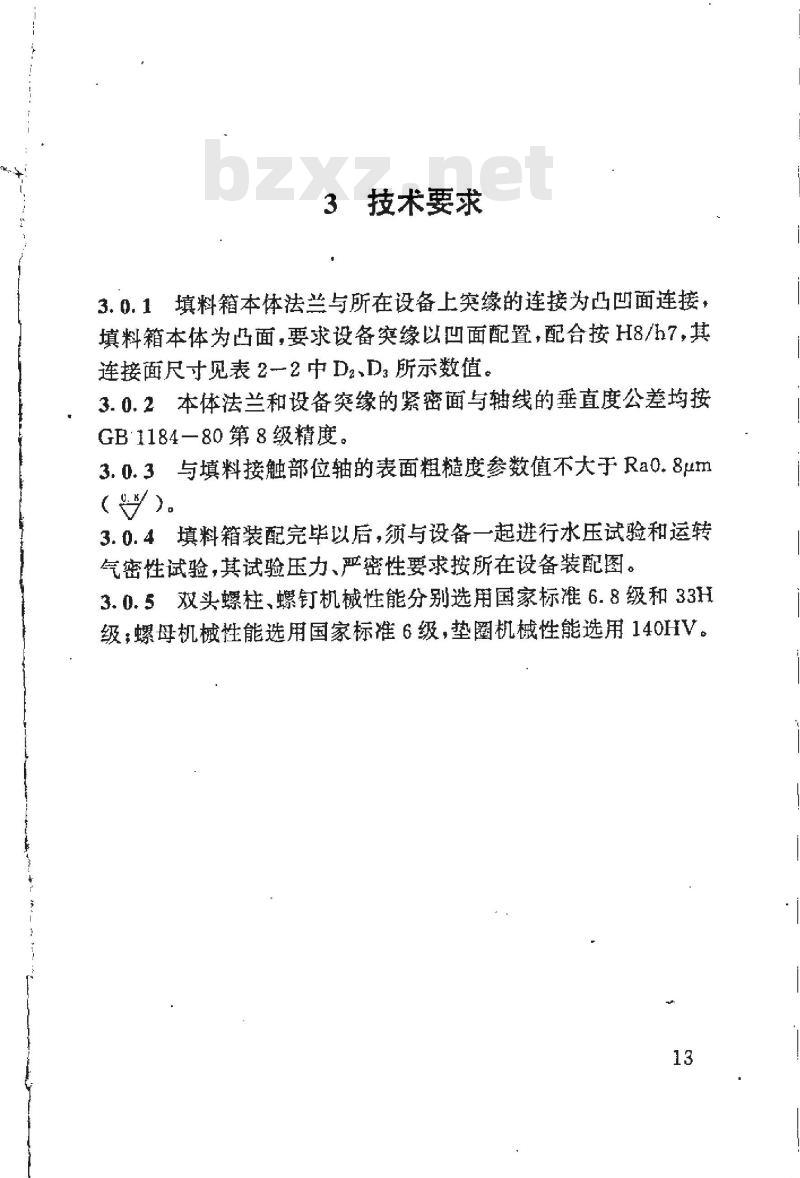

3技术要求
填料箱本体法兰与所在设备上突缘的连接为凸凹面连接3.0.1
填料箱本体为凸面，要求设备突缘以凹面配置，配合按H8/h7，其连接面尺寸见表2-2中DD3所示数值3.0.2本体法兰和设备突缘的紧密面与轴线的垂直度公差均按GB1184—80第8级精度。
3.0.3与填料接触部位轴的表面粗糙度参数值不大于Ra0.8μm(）
3.0.4填料箱装配完毕以后，须与设备一起进行水压试验和运转气密性试验，其试验压力、严密性要求按所在设备装配图。3.0.5双头螺柱、螺钉机械性能分别选用国家标准6.8级和33H级：螺母机械性能选用国家标准6级，垫圜机械性能选用140HV。13
4说．明
4.0.1填料应采用软质填料，要求按操作条件选取，且应在设备装配图上注明。填料不宜用盘根裁剪后直接使用，应经加工压制成环型填料后使用，以提高密封性。4.0.2填料箱密封性能的好坏和填料使用寿命长短，不仅与选取的填料材质有关，还与设备对轴的形位公差、填料处轴的表面粗糙度，硬度等有关，设计者必须根据操作条件提出相应要求来保证。4.0.3柔质填料的选用，可参考本标推附录二“填料材料性能表”。
填料箱不锈钢构件选用两种牌号，见表4.0.4所示。表4.0.4
材料牌号：
CCr18Ni11Ti(321)
00Cr17Ni14Mo2(316L)
4.0.5本标准填料箱采用油润滑，润滑油会沿轴流入容器内部。因此，对于物料不允许被沾污者，应在填料箱下端轴上设置储油杯。
4.0.6标记示例
公称直径90mm的不锈钢填料箱，材料为0Cr18Ni11Ti，其标记为：
填料箱-PNO.6DN90I型HG21537.2-92-74.0.7本标准各种规格填料箱，选用时应按表4.0.7的规定标记标注：
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱免费标准下载网bzxz
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
填料箱
规定标记
HG 21537.2--92—1
HG21537.2-92—2
HG 21537.2-92-3
HG 21537.292-4
HG 21537.2—92—5
HG 21537.2-92—6
HG 21537.2—92-7
HG 21537.2—92--8
HG 21537.2--92-9
HG 21537.2—92—10
HG 21537.2—92—11
HG 21537,2-—92—12
HG 21537.2-—92--13
