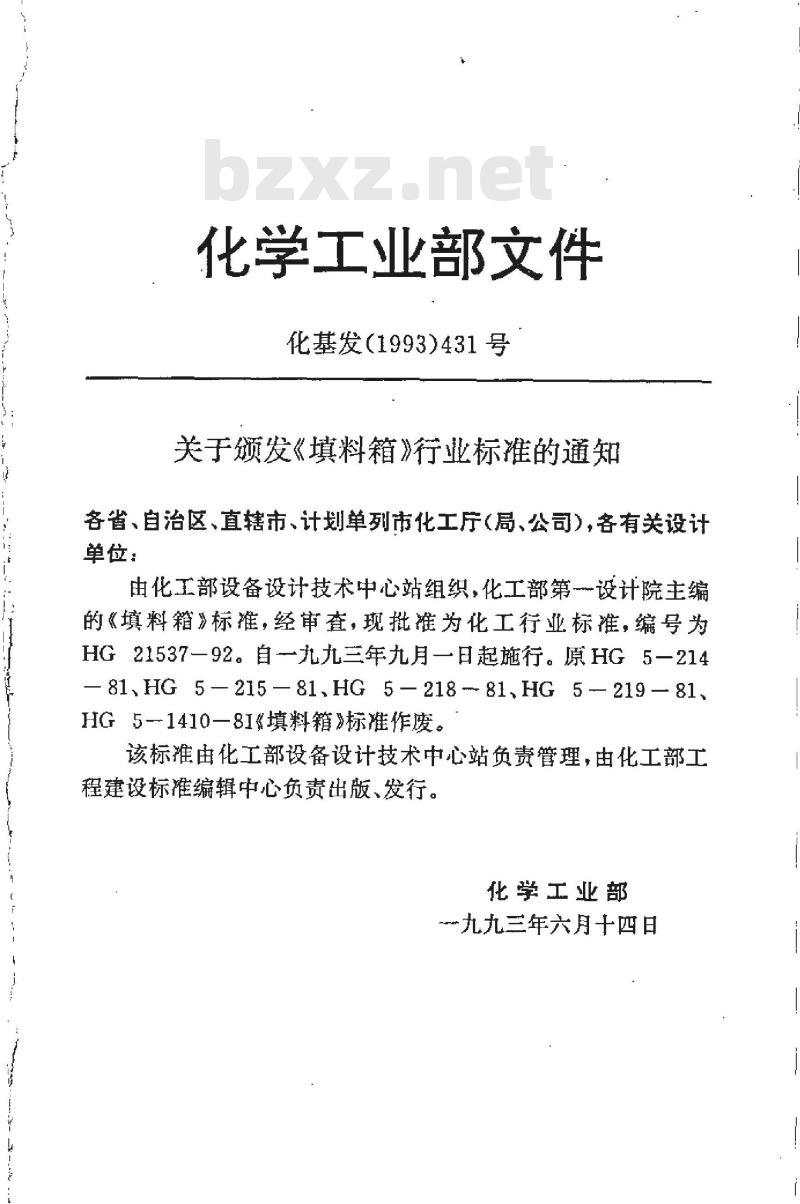

关于颁发《填料箱》行业标准的通知各省、自治区、直辖市、计划单列市化工厅（局、公司），各有关设计单位：
由化工部设备设计技术中心站组织，化工部第一设计院主编的《填料箱》标准，经审查，现批准为化工行业标准，编号为HG21537一92。自一九九三年九月一日起施行。原HG5一214—81、HG 5—215—81.HG 5—218-81.HG 5-219-81HG5-1410—8I《填料箱》标准作废。该标推由化工部设备设计技术中心站负责管理，由化工部工程建设标准编辑中心负责出版、发行。化学工业部
九九三年六月十四日

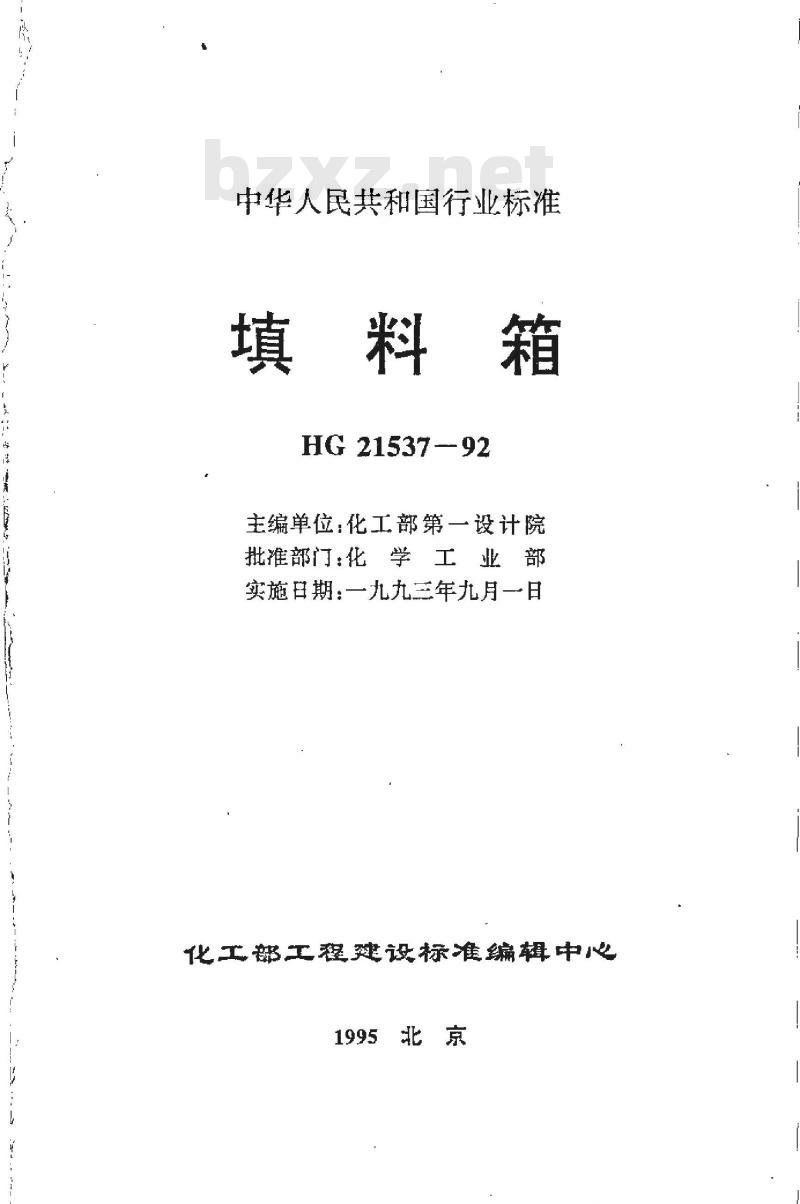

中华人民共和国行业标准
填料箱
HG 21537-92
主编单位：化工部第一设计院
批推部门：化　学工业部　
实施日期：一九九三年九月一日化工部工程建设标准编辑中心
1995北京
HG 21537.1-92
21537.2—92
HG 21537.3-92
HG21537.4—92
HG 21537.5-—92
HG 21537.6—92

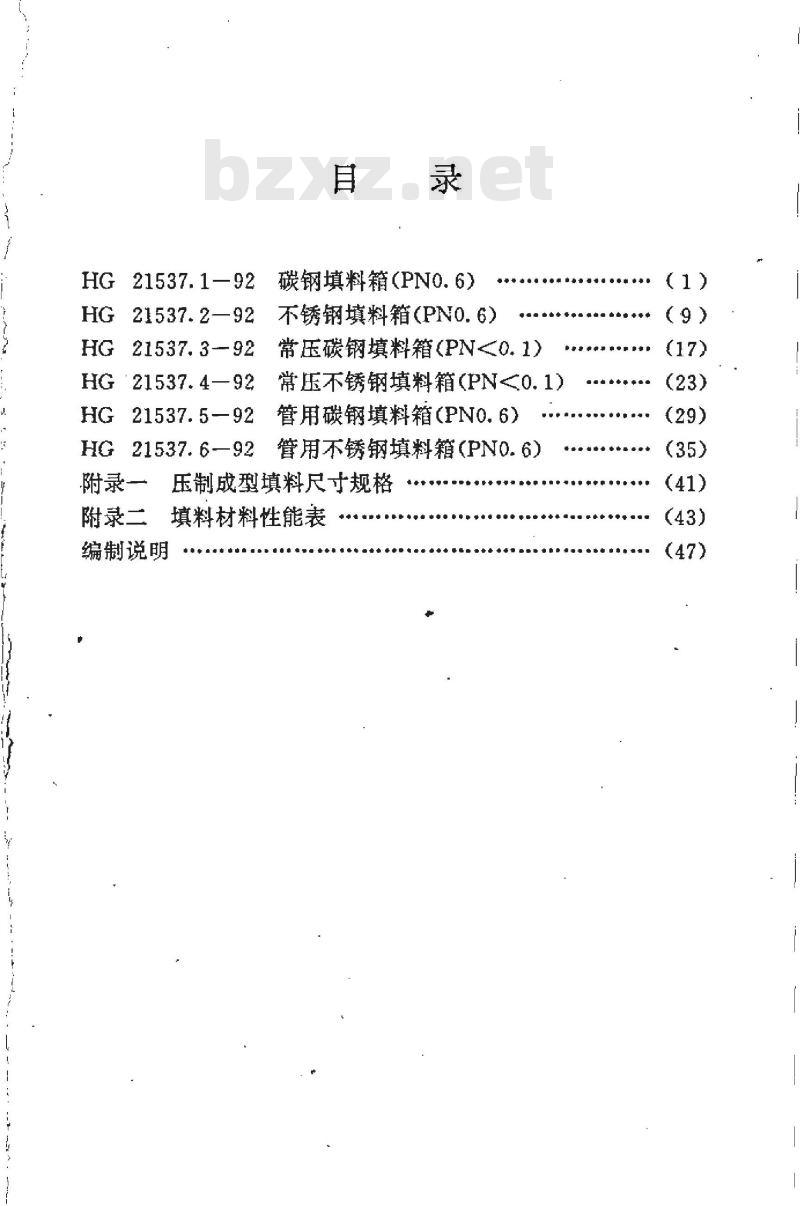

附录一
碳钢填料箱（PN0.6)
不锈钢填料箱（PNO.6）
常压碳钢填料箱（PN常压不锈钢填料箱（PN0.1）
管用碳钢填料箱（PNO.6)
管用不锈钢填料箱（PNO.6）
压制成型填料尺寸规格
附录二填料材料性能表
编制说明
(23）
碳钢填料箱
HG21537.1-92

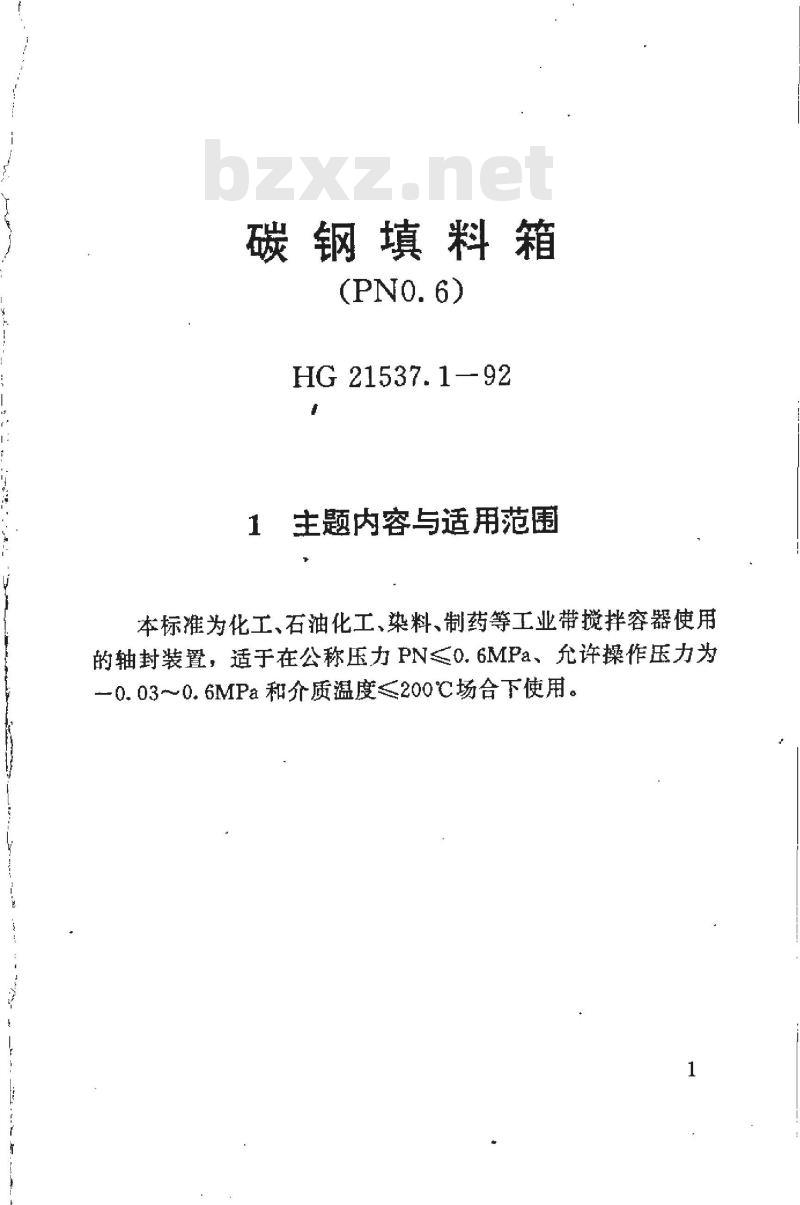

1主题内容与适用范围
本标准为化工、石油化工、染料、制药等工业带搅拌容器使用的轴封装置，适于在公称压力PN≤0.6MPa、允许操作压力为一0.03~0.6MPa和介质温度≤200℃场合下使用。型式、基本参数和尺寸

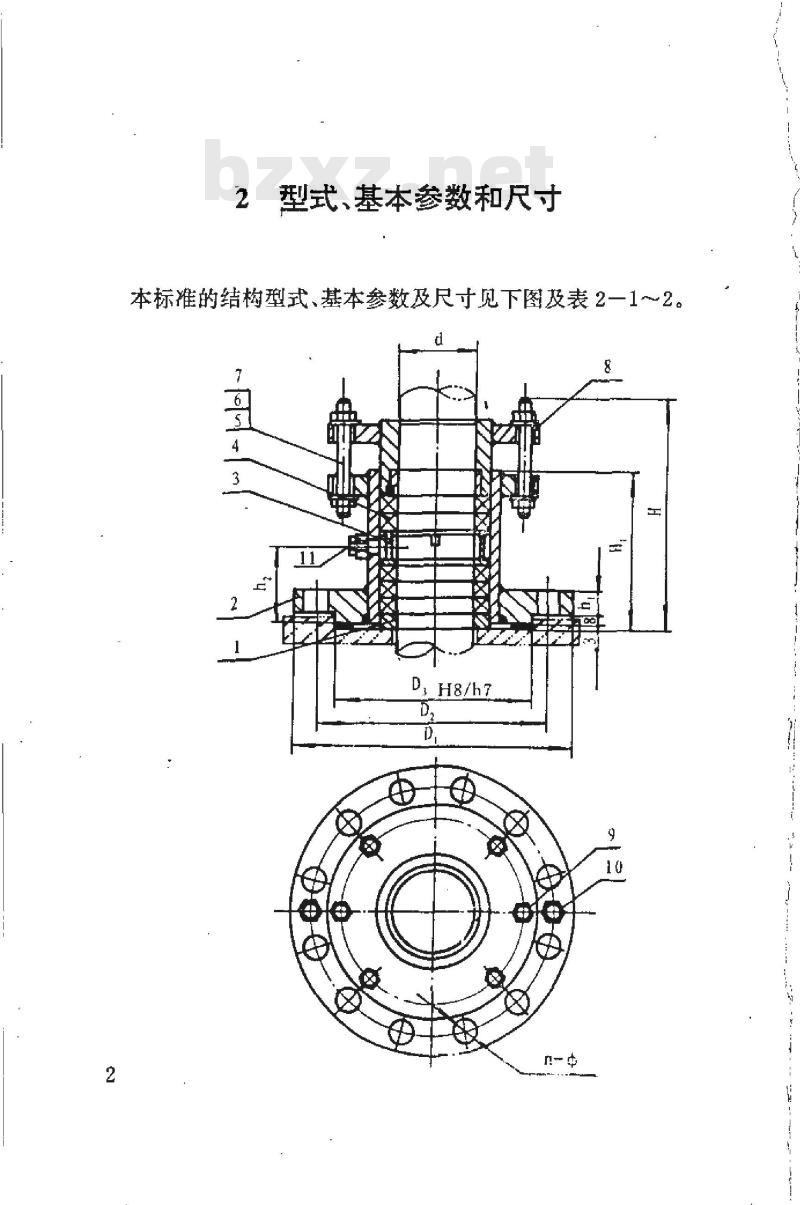

本标推的结构型式，基本参数及尺寸见下图及表2一1～2D,H8/h?
双头螺柱
油杯M10×1
由选用人自定
表2—1
规格见附录—
GB 901--88
GB 6170—86
GB 97.1-85
GB 83-88
GB 83-~88
GB 1153 -79
注：填料选用应根据不同操作条件而定，选用人可参考附录二中填料品种自定，并在设备装配图明细栏“填料箱”一项备注中加以注明。公称
Da(h7)
表2-2
法兰螺栓孔
3技术要求
填料箱本体法兰与所在设备上突缘的连接为凸凹面连接：3.0.1
填料箱本体为凸面，要求设备突缘以凹面配置，配合按H8/h7，其连接面尺寸见表2一2中DD所示数值。3.0.2本体法兰和设备突缘的紧密面与轴线的垂直度公差均按GB1184-80第8级精度。
与填料接触部位轴的表面粗糙度参数值不大于Rao.8um3.0.3
3.0.4填料箱装配完毕以后，须与设备一起进行水压试验和运转气密性试验，其试验压力、严密性要求按所在设备装配图。3.0.5双头螺柱、螺钉机械性能分别选用国家标准6.8级程33H级，螺母机械性能选用国家标准6级，垫圈机械性能选用140HV。4说明
4.0.1填料应采用软质填料，要求按操作条件选取，且应在设备装配图上注明。填料不宜用盘根裁剪后直接使用，应经加工压制成环型填料后使用，以提高密封性。4.0.2填料箱封性能的好坏和填料使用寿命长短，不仅与选联的填料材质有关，而耳还与设备对轴的形位公差、填料处轴的表面粗糙度、硬度等有关，设计者必须根据操作条件提出相应要求来保证。
柔质填料的选用，可参考本标准附录二“填料材料性能表”。
4.0.4本标准填料箱采用油润滑，润滑油会沿轴流入容器内部。因此，对于物料不允许被沾污者，应在填料箱下端轴上设置储油杯。
4.0.5标记示例
公称直径9omm的碳钢填料箱，其标记为：填料箱PN0.6DN90HG21537.1-92-74.0.6本标准各种规格填料箱，选用时应按表4.0.6的规定标记标注。
填料箱
填料箱
填料箱
填料箱
填料箱
